Modbus RTU與Waveshare ESP32-P4高性能開發板和RS485 HAT樹莓派。pressif發布了ESP32-P4，這是一款新的強大雙核RISC處理器，時鐘速度為400 MHz。在本教程中，我將向您展示如何使用Waveshare ESP32-P4高性能開發板連接Modbus RTU。

硬件

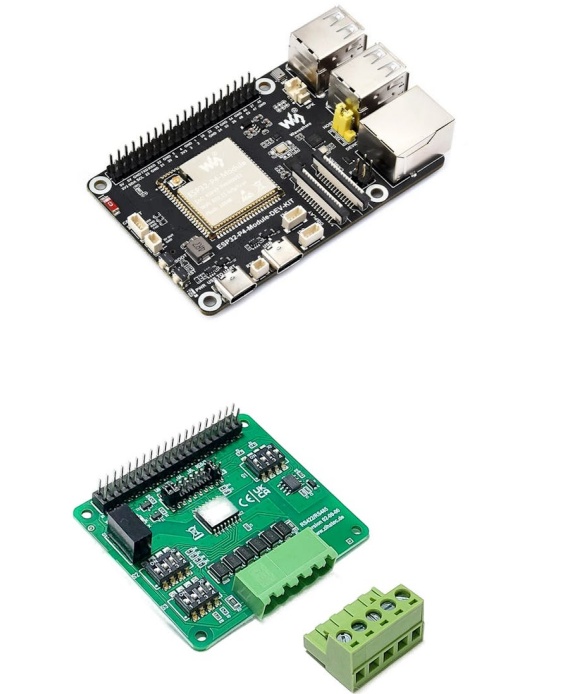

在本教程中，我選擇了來自Waveshare的ESP32-P4高性能開發板，因?yàn)樵撻_(kāi)發板是按照眾所周知的樹莓派的外形設計的。這意味著樹莓派的現有hat也可以與ESP32-P4一起使用。MODBUS RTU連接需要RS485接口，本例中為Zihatec的樹莓派提供RS422/RS485 HAT。

跳線設置

RS485 HAT可以跳接到樹莓派上的各種uart。ESP32-P4也有5個uart，可以根據需要路由到各種gpio。

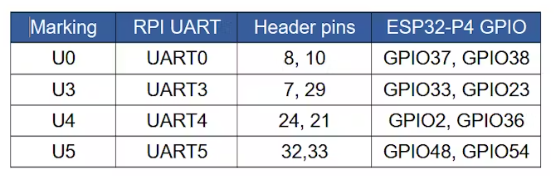

在Waveshare的ESP32-P4板上，ESP32-P4的UART0連接到擴展頭的8和10引腳(在Raspberry Pi的GPIO14和15 - UART0上)。但與此同時，這些引腳還在板上連接UART-USB橋接進行編程調試，使這些引腳無法使用。相反，我們可以為樹莓派的其他uart使用替代引腳：

我們現在可以在U3、U4或U5處設置兩個跳線(然后必須在軟件中啟用引腳路由的相應線路-見下文)。

我們不需要額外的跳線用于自動發送/接收開關RE0/3。

撥碼開關設置

HAT可以通過3個撥碼開關設置為不同的配置。我們?cè)趯?shí)驗中使用以下設置：

S1：開-開-關

S2：關-關-開-開

開-關-開-開

網絡通訊協議設置

對于我們的實驗，我們自然需要另一個MODBUS設備來進行通信。在這個測試中，我使用了一個MODBUS中繼箱，同樣來自Waveshare。

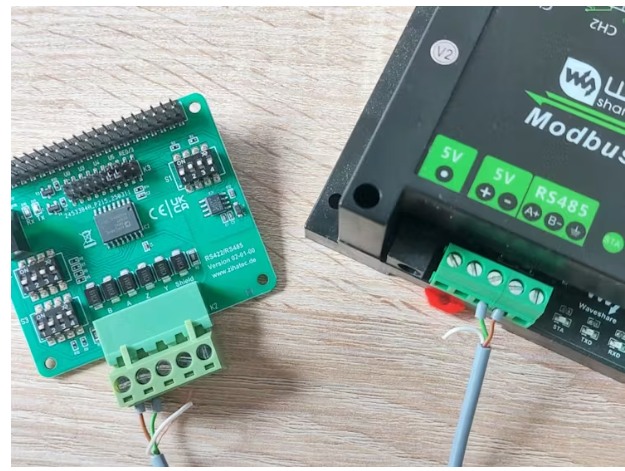

HAT上的連接A和B與另一臺設備上的連接A和B簡單相連。

軟件

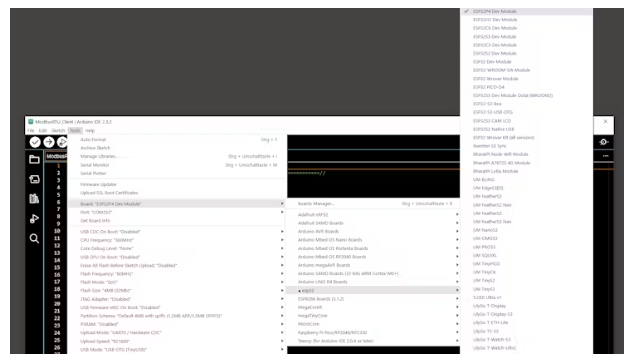

首先，必須在ESP32下的Arduino IDE中選擇正確的板“ESP32- p4 Dev Module”。

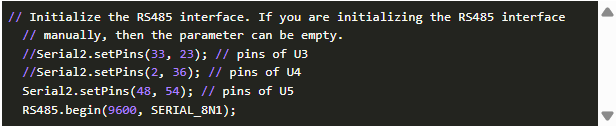

在測試程序中，第60至62行，用于初始化UART的對應行現在必須根據跳線設置啟用：

測試程序使用Vishnu Mohanan (CIRCUITSTATE Electronics LLP)的RS485庫和MODBUS庫。

程序?qū)⑺B接的繼電器箱的繼電器一個接一個地接通和斷開。
