如果你試過追蹤大樓里的東西，你就會知道GPS很難用。這就是超寬帶(UWB)的用武之地;它可以精確定位到大約10厘米的位置。是的,厘米。漂亮的野生。

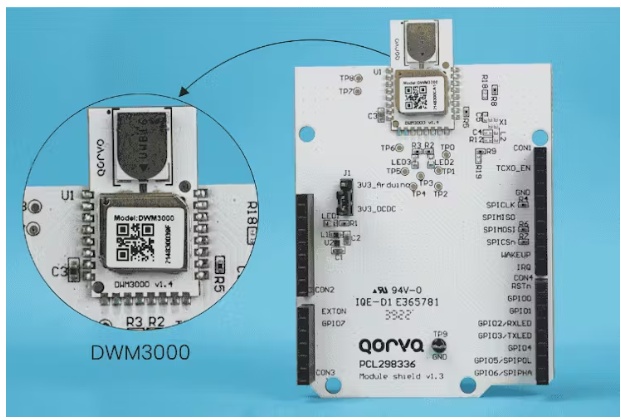

我一直在擺弄Qorvo DWM3000 UWB模塊與ESP32板配對，老實說，它比我預期的要好。在這個ESP32項目中，我們將建立一個室內定位系統，它可以實時跟蹤運動。

為什么超寬頻?

與依賴數英里外衛星的GPS不同，超寬帶只是測量無線電脈沖在設備之間傳播所需的時間。DWM3000可以測量精確到納秒的時間，換算成厘米級的精度。這就是知道某人在房間里和確切知道他們?cè)谀膹堊雷忧暗膮^(qū)別。

快速室內跟蹤對比：

?超寬帶：~10cm，可達200m

?藍牙：1 - 3米，可以用于“附近”，但不精確

?Wi-Fi: 5 - 15米，基本是房間級別

?室內GPS: 5 - 10米，如果能工作的話

硬件設置

以下是你需要的：

?4個DWM3000模塊(1個吊牌+ 3個錨)

?4× ESP32-WROOM板

?Micro-USB電纜用于電源/編程

?面包板或自定義pcb安裝一切

DWM3000超級棒，因?yàn)樗且粋€(gè)完整的模塊——天線、射頻組件、晶體、電源管理——集于一體。不需要成為射頻專家。只要通過SPI連接到ESP32，你就完成了大部分工作。

引腳連接:

?DWM3000 → ESP32

?VCC → 3.3V (not 5V!)

?GND → GND

?SCK → GPIO18

?MOSI → GPIO23

?MISO → GPIO19

?CS → GPIO4

?RST → GPIO27

?IRQ → GPIO34(可選但方便)

它是如何工作的

從概念上講，它比聽起來簡單。在已知位置放置三個錨點，然后標簽使用雙面雙向測距(DS-TWR)與每個錨點通信：

?標記ping錨1

?Anchor 1 responds

?標簽發送另一條消息

?Anchor replies with timing

?重復錨2和錨3

每個交換以納秒的精度測量往返時間。有了三個點之間的距離，你可以用三邊測量法來計算位置，基本上就是圓相交。

DS-TWR還補償了設備之間的時鐘差異，這就是為什么它比簡單的方法更準確。

錨

我把三個錨定在一個三角形上：

?錨1：左下(15.5)厘米

?錨2：右下(290,5)厘米

?錨3：頂部中心(165,625)厘米

這些坐標很重要，它們需要與Python可視化使用的坐標相匹配。每個錨運行相同的固件，但獲得唯一的ID(1,2,3)。代碼基本上是一個狀態機：等待請求，以精確的時間響應。簡單、堅固、可靠。

標簽的固件

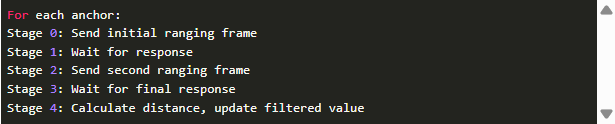

標簽完成了有趣的部分。它連續地在三個錨點之間循環：

我使用中值濾波，因?yàn)樵糢WB數據可能有噪聲。最后50個測量值的滾動緩沖，中值消除了異常值，但保持了響應。一旦標簽有了所有錨點的新距離，它就會將所有內容打包成JSON并通過WiFi發送。距離，信號強度，定時，時鐘偏移，都在里面調試。

可視化

在PC端，Python處理它：

?TCP服務器接收標簽數據

?通過scipy的三邊數學

?在平面圖上實時標記地塊

平面圖是背景，錨是三角形，標簽是一個移動的紅點，信號強度漂浮在每個錨的上方。看著它移動和實時更新是非常令人滿意的。

使其運行

1. Flash ESP32s:

?三個錨(id 1-3)

?一個標簽，更新WiFi證書

2. 定位硬件：

?在選定坐標安裝錨

?一切通電，標簽開始自動定位

3. 啟動Python腳本：

?安裝依賴項：matplotlib， scipy, numpy

?更新IP，將平面圖放入文件夾，運行腳本

4. 移動標簽：

?更新~每100毫秒

?藍色的痕跡顯示歷史

?RSSI表示信號質量

真實的表現

精度：在良好條件下始終保持10-15cm。

好設置:

?視線清晰

?穩定的錨

適當?shù)奶炀€延遲校準(16350適用于我)

壞的設置:

?吊牌和錨之間的金屬物體

?移動的錨

?電源噪聲

?天線失調

超寬帶處理多徑比大多數要好，但大型金屬表面偶爾仍會干擾讀數。

改進空間

?為可靠性/ 3D增加第4個錨

?為多個標簽實現TDoA

?Web界面而不是matplotlib

?使用RSSI檢測NLOS

?優化電池使用功率

DWM3000可以處理所有這些，它主要是固件工作。

麻煩嗎?

?天線延遲校準：耗時太長。16350適合我;測試你的。

?WiFi干擾：流量過大會減慢更新速度。把測距和網絡分開。

?電源：使用干凈的3.3V與去耦帽。

?坐標系統：Python腳本和錨點位置必須匹配。我花了一個小時翻轉Y坐標。

為什么超寬帶很酷?

?低功耗：電池休眠模式

?安全：內置防欺騙

?Fast：以毫秒為單位

?可伸縮：如果是mac管理，則有許多標簽

?不完美：需要視線，校準，比藍牙更貴。但在精確的室內定位方面，無人能敵。

最終的想法

說實話，這比我想象的要簡單。DWM3000是一個完整的模塊是一個救星。最難的部分是計算時間和奇怪的WiFi問題。

如果你嘗試，建議：

?從基本的測距示例開始

?先用一個錨釘定位

?調試時記錄所有內容

?在移動到真實空間之前，在一個開放的區域進行測試
