0. 介紹

你好!本文是在Windows上手動安裝Zephyr RTOS的分步指南。

Zephyr是一個現代的開源RTOS，已經在工業設備和物聯網系統中使用。它支持?jǐn)?shù)十種微控制器，包括STM32和ESP32-S3，非常適合那些想要超越Arduino并了解實時系統如何工作的人。

我們的目標是創建一個完全可控和隔離的開發環境。

1. 準備-下載所有必要的組件

在本節中，讓我們下載所需的所有內容。我們不會安裝任何東西，只是下載。

在進入Zephyr的世界之前，我們需要準備我們的工具包，比如Git和Python。如果你已經有了，那太好了!如果沒有，這里有下載鏈接。

1.1. 下載軟件

我將在括號中指出我使用的程序的版本，但您的版本可能會有所不同。

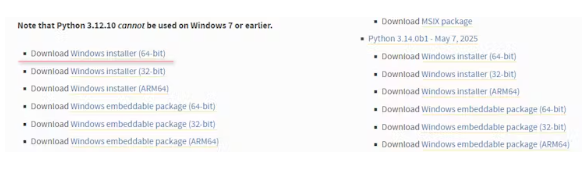

?Python(3.12.10)：用于Zephyr構建腳本的編程語言。

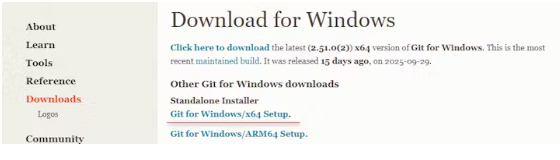

?Git(2.51.0)：版本控制系統(west需要)。

?7-Zip(24.09)：解壓SDK的歸檔器。

?CMake(4.1.1)：一個強大的軟件構建系統。

?忍者(1.13.1)：一個專注于速度的小型構建系統。

?OpenOCD(0.12.0)：微控制器的調試器。

?VS Code(1.105.0)：支持調試的代碼編輯器。

不要讓這個列表嚇到你——這些都是標準的、輕量級的工具，在Zephyr之外也會派上用場。

1.2. 下載Zephyr SDK

Zephyr SDK(0.17.4)：我們的編譯器集。下載最小SDK，僅適用于STM32和ESP32-S3，但可以隨意下載您計劃使用的任何其他微控制器的工具鏈。

最小的SDK包含基本的基礎架構，但不包含所有編譯器——我們將手動添加必要的編譯器，以節省空間并加快安裝速度。

導航到Zephyr頁面，找到Zephyr SDK(Windows)安裝部分，然后單擊Download the Zephyr SDK bundle鏈接。這將帶您到最新版本的官方GitHub存儲庫。

下載Windows x86-64的三個存檔文件：Minimal、arm-zephyr-eabi、xtensa-espressif_esp32s3_zephyr-elf。

2. 設置沙盒環境

2.1. 安裝主軟件

安裝Python、Git、VS Code、7-Zip和CMake。

重要：從安裝程序安裝時，請確保選中“Add to PATH”框(如果有這樣的選項)，或者手動將可執行文件的路徑添加到PATH變量中。

2.2. 創建文件夾結構

讓我們創建Zephyr車間。我將使用D:\Zephyr，但您可以選擇任何方便的位置(例如，C:\Projects\Zephyr)。

轉到D:\Zephyr目錄，創建一個名為tools的文件夾。

將Ninja和OpenOCD存檔的內容解壓縮到工具中，每個工具都放入自己的子文件夾中。

接下來，從zephyr-sdk-0.17.4_windows-x86_64_minimal.7z歸檔文件中，將其內容解壓縮到tools文件夾中。

工具中將出現一個名為zephyr-sdk-0.17.4的文件夾，為方便起見，我們將其重命名為zephyr-sdk。

轉到zephyr-sdk文件夾并解壓剩下的兩個歸檔文件toolchain_windows-x86_64_arm-zephyr-eabi.7z和toolchain_windows-x86_64_xtensa-espressif_esp32s3_zephyr-elf.7z。

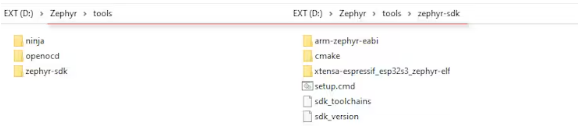

文件夾結構應該如下所示。

2.3創建Python虛擬環境

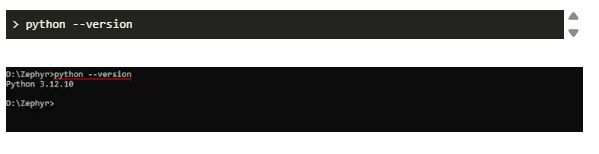

打開終端，檢查Python的安裝和配置：

如果您得到一個版本號，說明一切都配置正確。

現在讓我們?yōu)閆ephyr Python腳本創建一個獨立的空間。這被稱為虛擬環境，是避免庫版本沖突的最佳實踐。打開終端，導航到D:\Zephyr，然后運行命令：

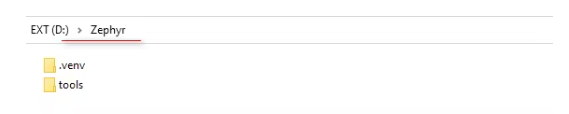

在這個階段，您應該有。Venv和工具文件夾。

2.4. 創建并激活啟動器腳本

前面，我提到需要將所有可執行文件的路徑添加到PATH變量中，以便Windows知道它們的位置，但是這可以通過當前會話的批處理文件在本地完成。

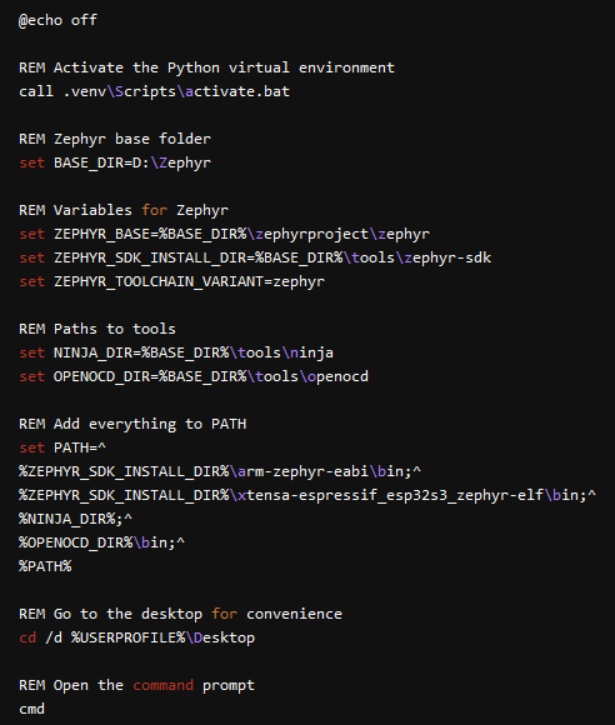

我們不修改系統的全局環境變量，而是創建一個方便的zephyr-env。在D:\Zephyr文件夾中的cmd腳本，它將“動態”配置我們的整個環境。

zephyr-env。cmd腳本將激活Python虛擬環境并為當前終端會話設置變量ZEPHYR_BASE， ZEPHYR_SDK_INSTALL_DIR， ZEPHYR_TOOLCHAIN_VARIANT和其他變量。

您可以向此腳本添加任何環境變量。

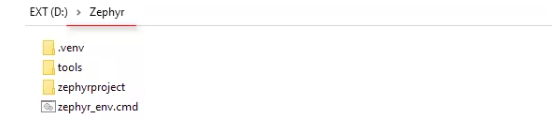

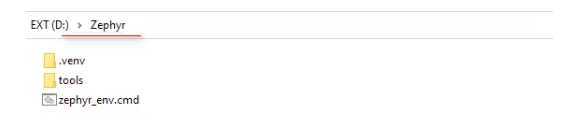

文件夾結構應如下所示：

2.5. 檢查啟動程序腳本

zephyr-env.cmd運行。您應該在終端中看到以下內容：

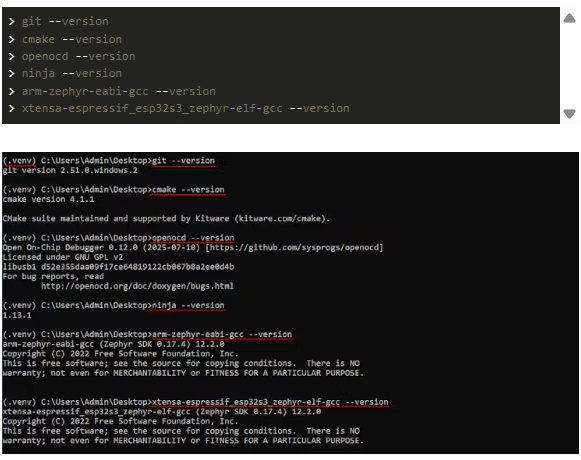

現在讓我們確保所有的工具都就位了。依次輸入以下命令。回答應該類似于下面的答案(版本可能會有所不同)：

如果所有命令都顯示版本號-太棒了!環境設置正確。如果沒有找到命令，請檢查腳本中的PATH和路徑。

2.6. 下載Zephyr源代碼

太好了，所有的工具都到位了!現在，保持在相同的終端(D:\Zephyr)，讓我們安裝Zephyr源代碼本身：

?Install west：這是Zephyr的“項目經理”。在我們的虛擬環境中安裝它：

?初始化工作空間：下面的命令將創建zephyrproject主文件夾，并將Zephyr核心下載到其中：

?下載所有模塊：這個命令就像一個編排器，以正確的版本拉入幾十個相關的項目(HAL模塊，庫，引導加載程序)：

?配置IDE集成：這允許CMake自動加載構建Zephyr應用程序所需的樣板代碼：

?安裝Python依賴項：現在我們有了所有的源代碼，讓我們安裝構建它所需的Python庫：

?最后一步-下載Wi-Fi和藍牙在ESP32上工作所需的文件：

最終的文件夾結構應該如下：

重要：運行zephyr-env。每次想要使用Zephyr RTOS時，都要打開cmd。

3. 配置Visual Studio代碼

我們的開發環境差不多準備好了!剩下的就是配置VS Code以舒適地使用Zephyr。

3.1. 安裝所需的擴展

我們將只安裝四個擴展，這將使使用Zephyr盡可能方便——從語法高亮顯示到代碼自動完成。

啟動VS Code并打開擴展面板(Ctrl+Shift+X)。在“搜索擴展”字段中，輸入擴展名并單擊“安裝”按鈕進行安裝。對上圖中所示的所有擴展重復此操作。

3.2. 配置CMake工具

剩下一個擴展要配置- CMake工具。

默認情況下，它會在每次打開或修改文件時自動配置項目。這與西風建造系統產生了沖突。讓我們禁用這些自動操作。

打開VS Code設置(文件→首選項→設置或按Ctrl+，)。

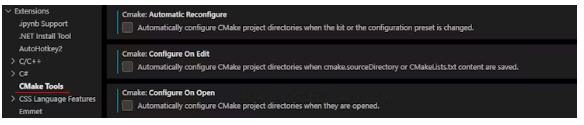

在擴展→CMake工具部分，找到并禁用三個選項，如圖所示。

高級用戶的替代方案：

打開設置。json (Ctrl+Shift+P→“Open Settings json”)，并添加以下行：

完成了!VS Code已經配置好，可以使用Zephyr了。

4. 結論

恭喜你!現在，您不僅安裝了Zephyr，還擁有了自己的完全可控的開發實驗室，用于實驗微控制器。

代碼
