TTL 6510計算機設計了用于插入hexdisplaycontroller的連接器，用于顯示寄存器內容等。最初這些十六進制顯示器用于微碼步驟，指令寄存器和微碼輸出。

而不是查找指令代碼的含義或微碼位組的含義，我決定切換到多行顯示，我已經鋪設。指令碼和微步計數器可以在2行LCD文字顯示模塊上顯示，而4個微步信號組可以在4行LCD文字顯示模塊上更好地顯示。

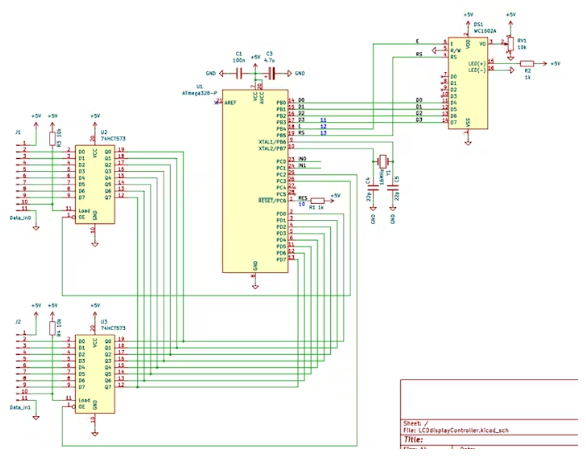

兩個模塊可以以相同的方式進行接口，因此它們的原理圖可以相同。有兩個8位端口讀取。由于Arduino處理器沒有足夠的引腳，它們被多路復用到一個8位總線上。LCD模塊通過4位數據總線連接，如Arduino示例代碼所示。然后，它只需要電阻的背光和電位器的對比度。

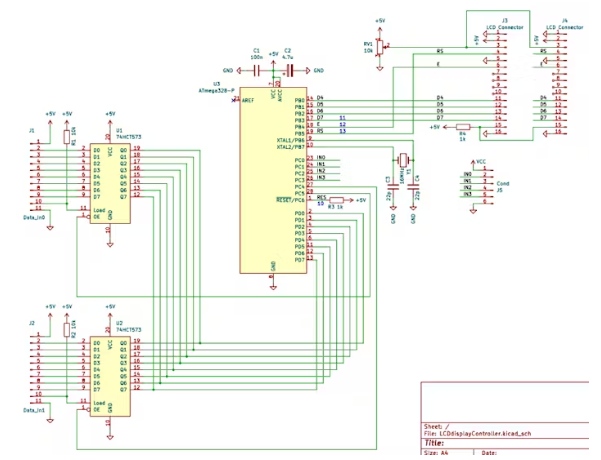

上圖中的電路板是手工布線的，但為了使其更好和可重復，需要為這兩種情況提供PCB布局。兩個LCD模塊16x2和20x4有不同的尺寸，所以我改變了兩個并行連接器的設計，一個用于16x2模塊，另一個用于20x4模塊。另一個4位報頭被添加，包括讀取更多的位，這些位目前連接到TTL 6510計算機板Rev a側的單個led上。Rev B將路由到這些報頭。

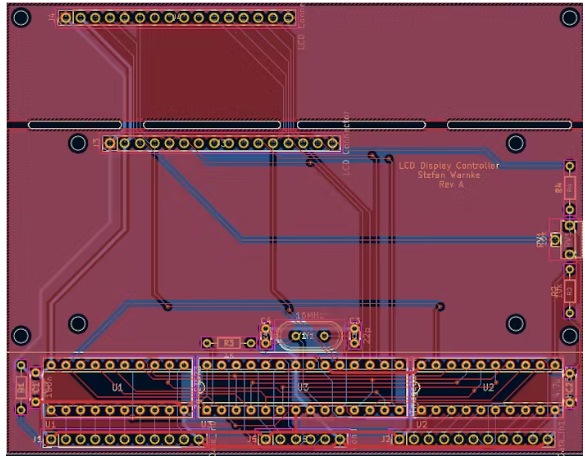

該布局是為了插入兩種不同尺寸的LCD模塊，并斷開只需要較大模塊的部分。它還沒有變成一個組裝，因?yàn)槲疫€在為TTL 6510計算機設計Rev B布局。

與HexDisplayController類似，處理器代碼是在Arduino IDE中編寫的，然后編程到UNO R3板上。然后將處理器從UNO板上移除并插入LCD板。以下是包含6502指令字符串的MicroCode_In版本的屏幕截圖。

第二個屏幕截圖顯示了微代碼輸出信號的字符串定義。
