構建一個基于ESP8266/ESP32和MAX7219的wifi連接的LED矩陣時鐘和氣象站
ESPTimeCast是一個基于ESP8266/ESP32和MAX7219的wifi連接的LED矩陣時鐘和氣象站。它顯示從OpenWeatherMap獲取的當前時間、星期幾和當?shù)靥鞖?溫度/濕度/天氣描述)。安裝和配置完全通過內置的web界面進行管理。
3D打印盒

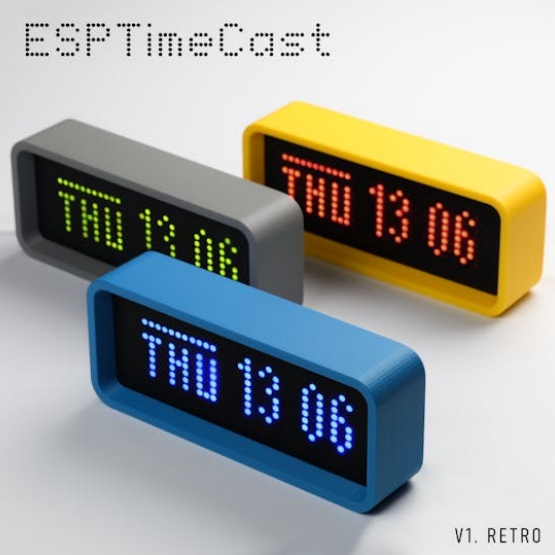

想給你的ESPTimeCast一個家嗎?你可以3D打印一個定制的案例!一個時尚的版本(V2)的情況下剛剛發布!箱體前面板(3mm)可激光切割!
在這里買你的：
?打印
?Cults3D
媒體提到
ESPTimeCast已在：
?Hackaday
?XDA開發者
特性
?LED矩陣顯示器(8x32)由MAX7219供電，具有自定義字體支持
?簡單的Web界面，所有配置(WiFi，天氣，時區，顯示持續時間，和更多)
?自動NTP同步與魯棒狀態反饋和重試
?從OpenWeatherMap獲取天氣(每5分鐘，溫度/濕度/描述)
?回退AP模式，便于首次設置或配置
?從IANA名稱選擇時區(后端集成DST)
?獲取我的位置按鈕，以獲得您的大致緯度/長度。
?星期和天氣描述以多種語言顯示
?存儲在LittleFS中的持久配置，帶有備份/恢復系統
?狀態動畫WiFi連接，AP模式，時間同步。
高級設置面板：
?自定義主備NTP服務器輸入
?顯示星期幾開關(默認為開啟)
?顯示閃爍冒號開關(默認為開啟)
?顯示日期開關(默認為關閉)
?24/12小時時鐘模式切換(默認24小時)
?英制單位(°F)切換(默認為公制°C)
?顯示濕度開關(顯示溫度之外的濕度)
?天氣描述切換(顯示：大雨、散云、雷暴等)
?翻轉顯示(180度)
?可調顯示亮度
?調光時間安排
?倒計時功能(滾動/戲劇性)
?可選葡萄糖+趨勢顯示(nightscout兼容，通過ntpserver2設置)
?高級設置面板：自定義主/從NTP服務器輸入顯示星期切換(默認開啟)顯示閃爍冒號切換(默認開啟)顯示日期切換(默認關閉)24/12h時鐘模式切換(24小時默認)英制單位(°F)切換(公制°C默認)顯示濕度切換(顯示濕度除了溫度)天氣描述切換(顯示：大雨，散云，雷暴等)翻轉顯示(180度)可調顯示亮度調光小時調度倒計時功能(滾動/戲劇性)可選葡萄糖+趨勢顯示(nightscout兼容，通過ntpserver2設置)

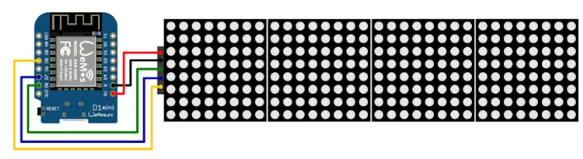

布線
電源轉換從3.3V切換到5V顯示
注：針在相同的位置，但要確保正確的聲明在你的草圖
?D1 Mini→MAX7219
?接地接地
?5V VCC
?D5 CLK
?D7 CS
?D8 DIN
提示：始終仔細檢查VCC (5v)， GND和DIN/CS/CLK是否與MAX7219模塊的引腳順序匹配-不同的模塊有時會以不同的方式標記它們。有關其他Wemos板，請查看官方GitHub Repo
重要的硬件更新：所有Wemos板的引腳已更新為在同一位置焊接，檢查您的板版本并相應地更新草圖。在觀察到過熱問題和從Mini D1的3.3V引腳為MAX7219矩陣供電時的不穩定行為后，我們正式切換到通過5V USB導軌為顯示器供電。
什么變化:
?之前：顯示器VCC連接到ESP板的3.3V引腳上。
?現在：顯示器VCC將連接到電路板的5V引腳(直接來自USB電源)。
為什么需要這種改變：
?MAX7219 LED矩陣設計用于5V工作。
?Mini D1上的板載3.3V穩壓器(通常是AMS1117)在電流輸出方面非常有限(最大~800mA，在實踐中通常要少得多)。
高亮度矩陣模塊-特別是綠色/黃色顯示器-可以吸收足夠的電流使穩壓器過載，導致：
?過熱
?電壓降
?穩壓器完全失效(一些用戶報告損壞后只有2.4V輸出)
?高亮度矩陣模塊-特別是綠色/黃色顯示-可以吸收足夠的電流使穩壓器過載，導致：過熱電壓下降完全穩壓器故障(一些用戶報告損壞后只有2.4V輸出)
使用5V的好處：
?更高的亮度和更穩定的矩陣性能
?降低了ESP8266單板的熱負荷
?避免對板載調節器造成長期損壞
?MAX7219與來自ESP的3.3V邏輯信號一起工作良好(不需要電平移位器)
Web UI與配置
內置的web界面提供完整的配置：
?WiFi設置(SSID和密碼)
?天氣設置(OpenWeatherMap API密鑰，城市，國家，坐標)
?時區(如果找到TZ將自動填充)
?星期和天氣描述語言
?顯示時鐘和天氣的持續時間(毫秒)
?高級設置(見下文)
?首次設置/ AP模式
設備上電。如果WiFi失敗，它會在AP模式下自動啟動：
?名稱:ESPTimeCast
?密碼:12345678
?如果在瀏覽器中沒有打開http://192.168.4.1或http://setup.esp，強制門戶應該自動打開。
設備上電。當WiFi故障時，AP模式下自動啟動：SSID:ESPTimeCast
?密碼:12345678
如果在瀏覽器中沒有打開http://192.168.4.1或http://setup.esp，強制門戶應該自動打開。
設置你的WiFi和所有其他選項。
單擊“保存設置”，設備保存配置，重新啟動并連接。
設備在啟動后顯示其本地IP地址，以便您可以再次登錄以進行設置更改
*外部鏈接和“獲取我的位置”按鈕需要互聯網接入。當設備處于AP模式時，它們將無法工作-首先連接到Wi-Fi。

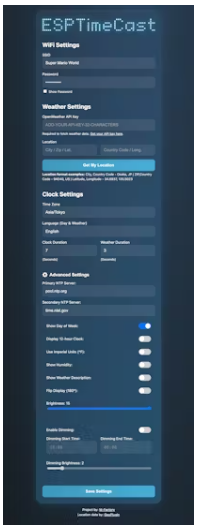

UI的例子:
高級設置
單擊web UI中“高級設置”旁邊的齒輪圖標以顯示額外的配置選項。
可用的高級設置：
?主NTP服務器：覆蓋默認NTP服務器(例如pool.ntp.org)。
?備用NTP服務器：備用NTP服務器(例如time.nist.gov)
?星期幾：以所需語言顯示星期幾
?閃爍冒號開關(默認為開啟)
?顯示日期(默認為關閉，持續時間與天氣持續時間相同)
?24/12h時鐘：在24小時和12小時時間格式之間切換(默認為24小時)
?英制單位(°F)切換(默認為公制°C)
?濕度：顯示溫度以外的濕度
?天氣描述切換(顯示天氣描述在選定的語言* 3秒或滾動一次，如果描述太長)
?翻轉顯示：垂直/水平翻轉顯示
?亮度：Off - 0(暗)至15(亮)
?調光功能：開始時間，結束時間和所需的亮度選擇
?倒計時功能，設置倒計時到您的收藏/下一個事件，2種模式：滾動/戲劇性!
*非英語字符轉換為最接近的英語字母。*對于世界語、愛爾蘭語和斯瓦希里語，不提供天氣描述翻譯。存在日語翻譯，但由于設備不能顯示所有的日語字符，因此在所有這些情況下都將使用英語。
提示：不要忘記按保存按鈕來保留您的設置
配置筆記
?OpenWeatherMap API密鑰：
?在這里開個帳
?在這里檢查您的API密鑰
?城市名稱：如東京、倫敦等。
?國家代碼：2字母代碼(如JP、GB)
?郵政編碼：在城市字段中輸入郵政編碼，在國家字段中輸入美國(僅限美國)
?緯度和經度可以在城市字段(緯度)和國家字段(經度)中輸入坐標。
?時區：從IANA區域中選擇(例如，美國/紐約，自動處理DST)
開始
本指南將引導您設置環境并將ESPTimeCast項目上傳到ESP8266或ESP32板。請仔細按照您的具體板類型的說明。
ESP8266設置
按照以下步驟準備用于ESP8266開發的Arduino IDE：
?安裝ESP8266單板包：
?打開文件>偏好在Arduino IDE。
?將http://arduino.esp8266.com/stable/package_esp8266com_index.json添加到“附加董事會管理器url”。
?進入Tools > Board > Boards Manager....通過“esp8266社區”搜索“esp8266”，點擊“安裝”。
安裝ESP8266單板包：在Arduino IDE中打開文件> Preferences。將http://arduino.esp8266.com/stable/package_esp8266com_index.json添加到“附加董事會管理器url”。進入Tools > Board > Boards Manager....通過“esp8266社區”搜索“esp8266”，點擊“安裝”。
選擇您的開發板：
?轉到Tools > Board并選擇您的特定板，例如，Wemos D1 Mini(或您的ESP8266變體)。
?選擇您的板：轉到Tools > Board并選擇您的特定板，例如，Wemos D1 Mini(或您的ESP8266變體)。
配置Flash大?。?/strong>
?在Tools下，選擇Flash大小為4MB FS:2MB OTA:~1019KB。這確保了草圖和LittleFS數據有足夠的空間。
?配置Flash大?。涸凇癟ools”下選擇“Flash Size”為“4MB FS:2MB OTA:~1019KB”。這確保了草圖和LittleFS數據有足夠的空間。
安裝庫:
?去素描>包括圖書館>管理圖書館…并安裝以下內容：
?ArduinoJson由Benoit Blanchon編寫
?MD_Parola由majicDesigns(這通常也會安裝它的依賴：MD_MAX72xx)
?ESPAsyncTCP由ESP32Async實現
?ESPAsyncWebServer由ESP32Async
?安裝庫：轉到Sketch >包括庫>管理庫…ArduinoJson由Benoit BlanchonMD_Parola由majicDesigns(這通常也會安裝它的依賴：MD_MAX72xx)ESPAsyncTCP由ESP32AsyncESPAsyncWebServer由ESP32Async
ESP32設置
按照以下步驟為ESP32開發準備Arduino IDE：
安裝ESP32單板包：
?進入Tools > Board > Boards Manager....用expressif Systems搜索esp32，然后點擊“安裝”。
?安裝ESP32單板包：進入Tools > Board > Boards Manager....用expressif Systems搜索esp32，然后點擊“安裝”。
選擇您的開發板：
?轉到Tools > Board并選擇您的特定板，例如，LOLIN S2 Mini(或您的ESP32變體)。
?選擇您的板：轉到Tools > Board并選擇您的特定板，例如，LOLIN S2 Mini(或您的ESP32變體)。
配置分區方案：
?在Tools下，選擇Partition Scheme“Default 4MB with spiffs”。這確保了草圖和LittleFS數據有足夠的空間。
?配置分區方案：在Tools下，選擇分區方案“Default 4MB with spiffs”。這確保了草圖和LittleFS數據有足夠的空間。
上傳代碼和數據
一旦你的Arduino IDE設置為你的板(如上所述)：
打開項目文件夾：
對于ESP8266：導航到并打開ESPTimceCast_ESP8266項目文件夾。在其中，您將找到主草圖文件，通常名為ESPTimceCast_ESP8266.ino。打開這個。在Arduino IDE中。
對于ESP32：導航到并打開ESPTimceCast_ESP32項目文件夾。在其中，您將找到主草圖文件，通常名為ESPTimceCast_ESP32.ino。打開這個。在Arduino IDE中。
打開項目文件夾：對于ESP8266：導航到并打開ESPTimceCast_ESP8266項目文件夾。在其中，您將找到主草圖文件，通常名為ESPTimceCast_ESP8266.ino。打開這個。在Arduino IDE中。對于ESP32：導航到并打開ESPTimceCast_ESP32項目文件夾。在其中，您將找到主草圖文件，通常名為ESPTimceCast_ESP32.ino。打開這個。在Arduino IDE中。
上傳草圖：
打開主草圖文件后，點擊Arduino IDE工具欄中的“上傳”按鈕(右箭頭圖標)。這將編譯整個項目并將其上傳到您的板。
上傳草圖：打開主草圖文件后，點擊Arduino IDE工具欄中的“上傳”按鈕(右箭頭圖標)。這將編譯整個項目并將其上傳到您的板。
上傳/數據文件夾(LittleFS)：
這個項目使用LittleFS來存儲web界面文件和其他資產。你需要LittleFS Uploader插件。
安裝LittleFS Uploader Plugin
上傳前，請確保Serial Monitor已關閉。
打開命令面板(Windows上是Ctrl+Shift+P， macOS上是Cmd+Shift+P)。
搜索并運行：Upload Little FS to Pico/ESP8266/ESP32(確切的命令名稱可能會有所不同)。
對于ESP32很重要：如果上傳失敗，您可能需要手動將ESP32置于“下載模式”。按住Boot鍵(通常標記為‘ Boot ’或‘IO0’或‘IO9’)，短暫按下并釋放RST鍵，然后釋放Boot鍵。
上傳/數據文件夾(LittleFS)：該項目使用LittleFS存儲web界面文件和其他資產。你需要LittleFS Uploader插件。安裝LittleFS Uploader插件上傳之前，請確保Serial Monitor已關閉。打開命令面板(Windows上是Ctrl+Shift+P， macOS上是Cmd+Shift+P)。搜索并運行：Upload Little FS to Pico/ESP8266/ESP32(確切的命令名稱可能會有所不同)。對于ESP32很重要：如果上傳失敗，您可能需要手動將ESP32置于“下載模式”。按住Boot鍵(通常標記為‘ Boot ’或‘IO0’或‘IO9’)，短暫按下并釋放RST鍵，然后釋放Boot鍵。
顯示的行為
ESPTimeCast自動切換兩種顯示模式：時鐘和天氣。如果“顯示天氣描述”啟用了第三種模式(描述)，將顯示持續時間為3秒，如果描述太長而無法顯示，則描述將從右向左滾動一次。
你在LED矩陣上看到的內容取決于設備是否成功獲取了當前時間(通過NTP)和天氣(通過OpenWeatherMap)。下表總結了每種場景下顯示的內容：
它是如何工作的：
?顯示自動在時鐘和天氣模式之間交替(每種模式的持續時間是可配置的)。
?如果“顯示天氣描述”被啟用，第三模式描述將在天氣顯示后顯示，持續時間為3秒。
?在時鐘模式下，如果NTP時間可用，您將看到當前時間加上一個獨特的星期圖標。如果NTP不可用，您將看到!國家結核控制規劃。
?在天氣模式下，如果天氣可用，你會看到溫度(如23oC)。如果沒有天氣，但有時間，它就會回到顯示時鐘。如果兩者都不可用，您將看到!TEMP。
?所有狀態/錯誤消息(!國家結核控制規劃,!TEMP)是顯示在顯示器上的大圖標。
