基于Arduino的直流電機速度控制

控制直流電機的速度是電子學和機器人技術中的一個基本概念。在Arduino的幫助下，您可以使用PWM(脈沖寬度調制)信號控制直流電機的速度和方向。這個項目是理想的初學者希望了解電機控制，模擬輸入讀取，并與電位器和電機驅動器等組件接口。

組件的要求

?Arduino Uno(或任何兼容板)- 1

?直流電機- 1

?L298N或L293D電機驅動模塊- 1

?10kΩ電位器- 1

?外部電源(如9V電池或12V適配器)- 1

?面包板- 1

?跳線-幾根

?USB數據線- 1(用于Arduino編程)

工作原理

Arduino產生PWM信號，發送給電機驅動器。PWM是一種通過快速打開和關閉信號來改變發送到設備的平均電壓的技術。PWM信號的占空比決定了電機運行的速度。

像L298N這樣的電機驅動模塊被用作Arduino和直流電機之間的接口。由于Arduino無法提供足夠的電流直接驅動電機，因此驅動器從Arduino獲取低電流信號，并使用它來控制高電流的電機供電。

電位器充當手動速度控制器。通過旋轉旋鈕，它將模擬值(0-1023)發送到Arduino，然后將其映射到PWM值(0-255)并用于控制電機速度。

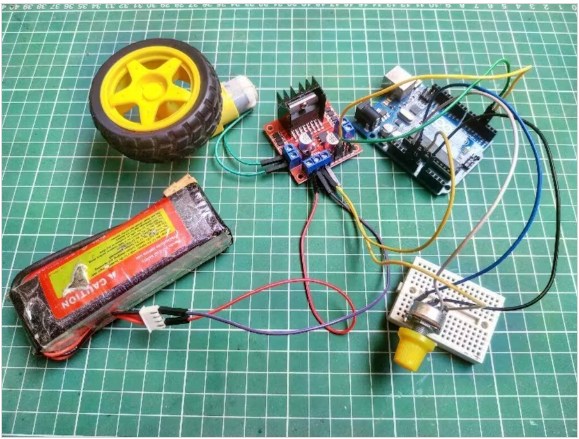

電路的連接

電位計:

?一個外部引腳到5V

?另一個外引腳接GND

?中間(雨刷)引腳到A0 (Arduino模擬輸入)

?電位器：一個外部引腳到5v，另一個外部引腳到GNDMiddle(雨刷)引腳到A0 (Arduino模擬輸入)

L298N電機驅動器：

?IN1到D5(數字引腳)

?IN2轉D6(數字引腳)

?ENA(使能A)到D9 (PWM引腳)

?電機端子連接到OUT1和OUT2

12V電源到VCC

與Arduino共享GND

L298N電機驅動器：IN1 ~ D5(數字引腳)IN2 ~ D6(數字引腳)ENA (Enable A) ~ D9 (PWM引腳)連接OUT1和OUT212V的電機端子供電給與Arduino共享的VCCGND

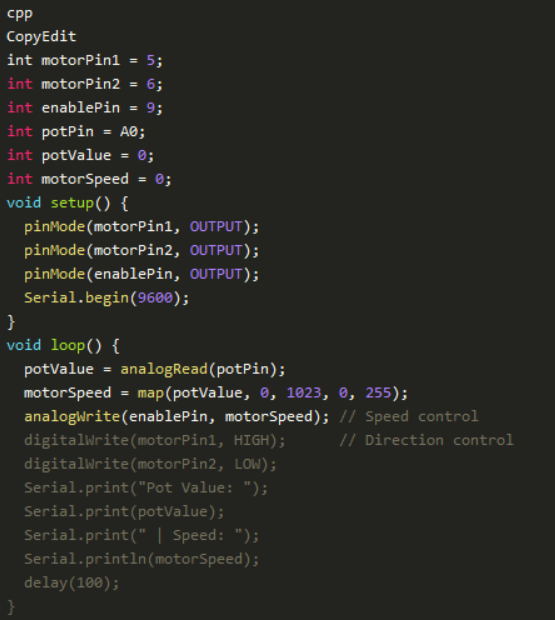

Arduino代碼示例

它是如何工作的

?當你旋轉電位器時，它的模擬值會發生變化。

?Arduino讀取該值并將其映射到PWM范圍。

?PWM信號發送到電機驅動器的ENA引腳。

?這調整了電機的速度。

?IN1和IN2設置方向(HIGH和LOW = forward)。

您可以通過將IN1切換到LOW和IN2切換到HIGH來反轉電機。

應用程序

?機器人車輛和汽車

?輸送帶系統

?風扇轉速控制器

?智能家居自動化(電動窗戶/窗簾)

提示

?始終用外部電源為電機供電。

?如果需要，使用二極管或電容器來抑制噪聲。

?確保駕駛員能夠處理您的電機當前的要求。

結論

這個簡單的Arduino項目教授使用PWM和電位器控制直流電機的基礎知識。它非常適合初學者，并且可以通過添加方向按鈕、轉速反饋或無線控制等功能來擴展。

本文編譯自hackster.io
