我一直在研究從Linux到硬件的特定電機用例。

我正在使用BeagleY-AI，主要用于AI應用程序(因此得名)，用于推廣電機和驅動程序，以使電機實際移動。我發現即使使用CMOS 3.3v邏輯，一些驅動程序也很挑剔。

對于這個用例，我目前使用帶有3.0A電機(雙極步進電機)的DM332T驅動器。司機要的是電流小一點的。我把這個電機和司機帶到未知的地方(不聰明，但用于測試目的)…科學。

所以，我有一個小腳本的源代碼來處理一個簡單的命令。

MY_FILE是在C/ c++應用程序中以二進制形式運行的文件，而0表示CW。8500是步數，500是延遲時間。我可以使電機移動得更慢或更快，由于快速延遲變化或不同的例子。

無論如何，我提供了源代碼和一個簡短的視頻，以展示在使用過程中有問題的應用程序。

為了保護用于處理方向和脈沖(兩個GPIO引腳)的GPIO引腳，我為每個GPIO引腳使用了一個電阻。根據您的驅動程序，您可能會得到不同的電阻值。關于如何通過數學方法計算電阻值的總和，有很多想法。我發現sparkfun有一些不錯的入門文檔。在電阻。電阻邏輯是一個很好的方式來了解如何“扼流圈”你的電流，即，特別是當反向電壓適用。

這將把你帶到你可以在電流(電阻)的“扼流圈”世界中應用自己的地方。

無論如何，這里有一個簡短的應用程序在使用：

隨機的我告訴它，就像它是……

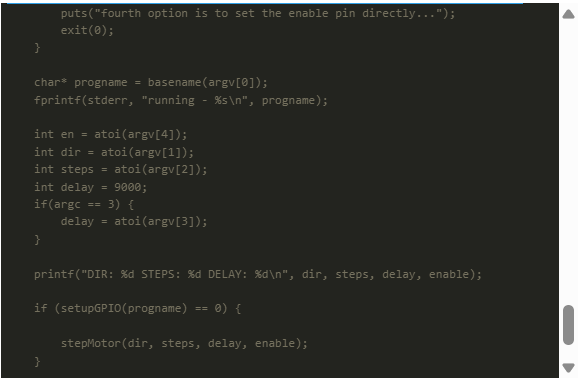

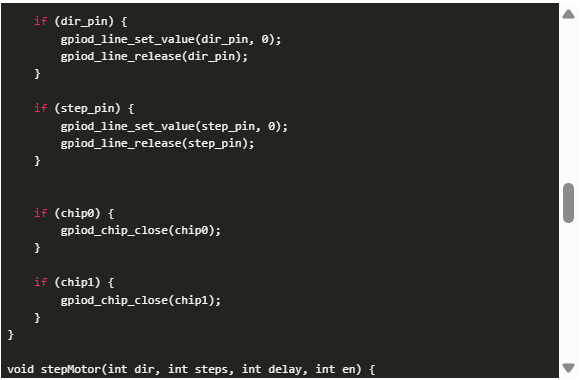

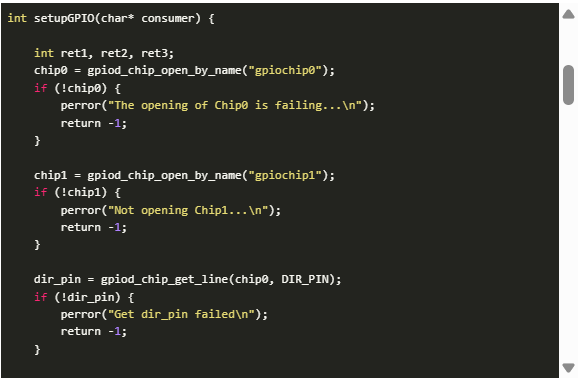

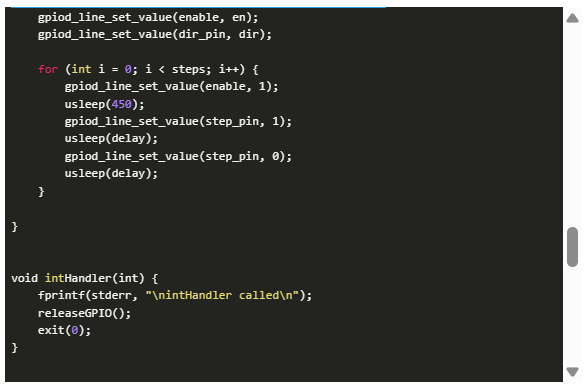

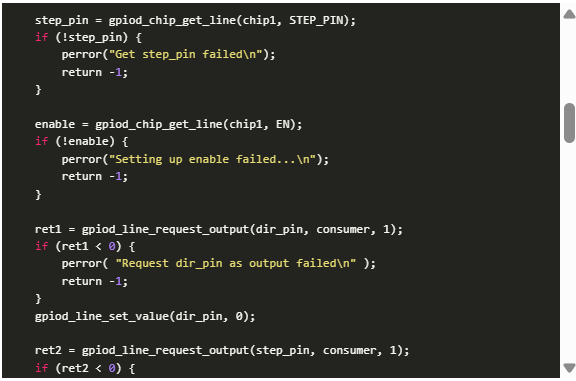

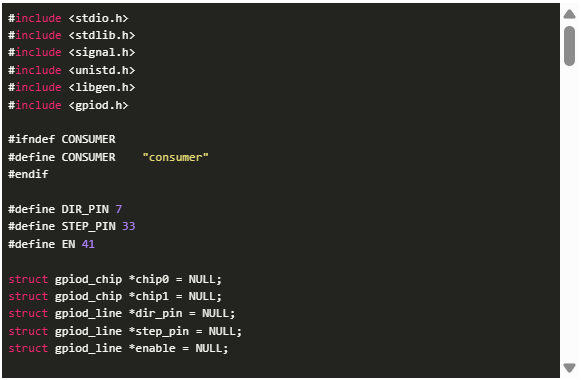

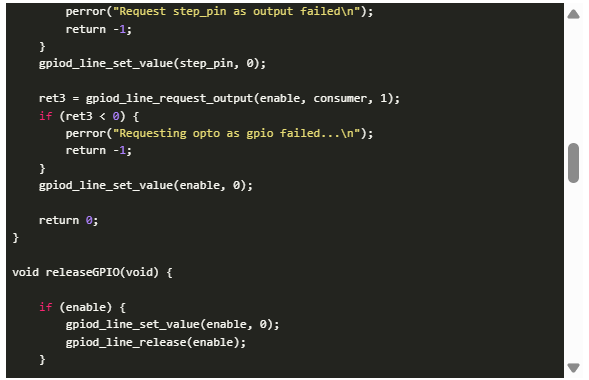

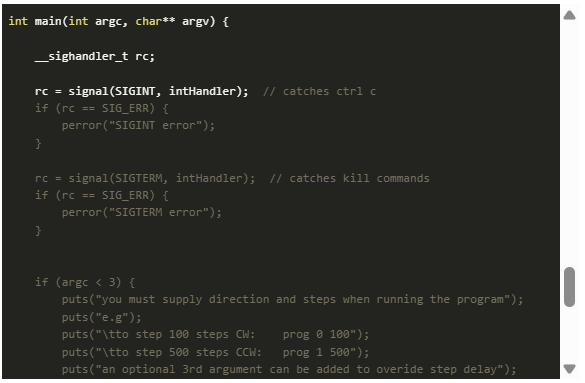

下面是一組C/ c++源代碼，用于運行兩個GPIO引腳來處理DM332T上DIR和PUL引腳的差異(在本例中是兩個GPIO引腳)。

所以，要做一個改變，不管他們是否說，“是的，你的驅動器可以用3.3v的OPTO引腳控制”，或者不是，使用5v為OPTO引腳上的DM332T驅動器供電。

我再次重復，在DM332T驅動器上的OPTO引腳上使用5v電流。

本文編譯自hackster.io
