前言

隨著物聯網的發展，藍牙已融入到我們生活的方方面面：手機、平板、手環、耳機、音響、智能燈泡、智能門鈴、攝像機、冰箱、空調、洗衣機、血糖儀、鍵盤、鼠標等等。

關于藍牙相關的芯片、協議棧、應用方案也因產品需求的不同而存在很大的差異，因而導致關于藍牙相關的知識相對比較離散。

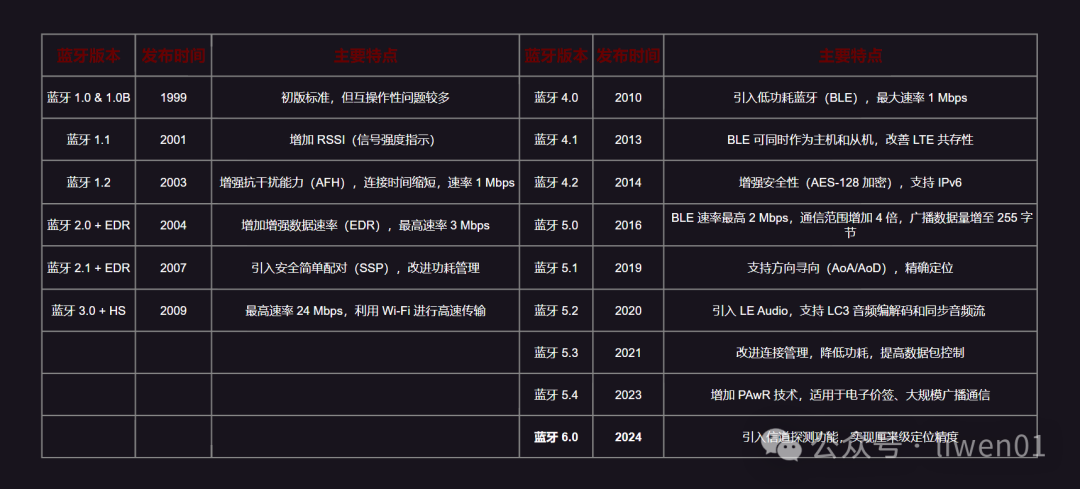

(一) 藍牙版本與類型

藍牙與 WiFi 類似，WiFi 屬于 IEEE 802.11，藍牙早期屬于 IEEE 802.15.1，后面才由 Bluetooth SIG 獨立維護。

藍牙與 WiFi 的發展基本相似。早期藍牙追求高速率，現在藍牙主打：低功耗、低成本、高可靠性。

在藍牙追求高速率轉變到低功耗這個過程中，出現了一些不能相互兼容的藍牙版本。從技術的角度看，藍牙的歷史版本之間并不太優雅。

(1) 經典藍牙

藍牙 1.0 版本的時候速率是 721Kbps, 那時 Modem 速度也才 56Kbps，藍牙速率遠超用戶需求。

隨著互聯網的快速發展，1999 年 WiFi1(802.11b) 支持 11Mbps，2003 年wifi3(802.11g)支持 54Mbps， 2009 年 WiFi4(802.11n) 支持 600Mbps。之后各版本均是以 Gbps 速率為單位。

與此同時的藍牙，為了追求速率的提升，就在 BR(Basic Rate)的基礎上開發了EDR(Enhanced Data Rate)技術。隨后在 2009 年，藍牙又引入了 WiFi 的物理層和 MAC 層，推出了AMP 功能，速率達到了 24Mbps。

但是 BR/EDR 技術與外來的 AMP 并不兼容，只能 2 選 1 使用。

由于藍牙不能直接連接到互聯網，且更加偏向于短距離，點對點連接的應用場景，與 WiFi 相比，藍牙的優勢并不明顯。

速率越高，功耗自然就會更大。隨著物聯網的發展，設備對功耗越加敏感。為了區別于 WiFi，藍牙開始布局低功耗應用場景。

在2010年，藍牙推出了低功耗藍牙BLE, 也就是藍牙4.0版本。

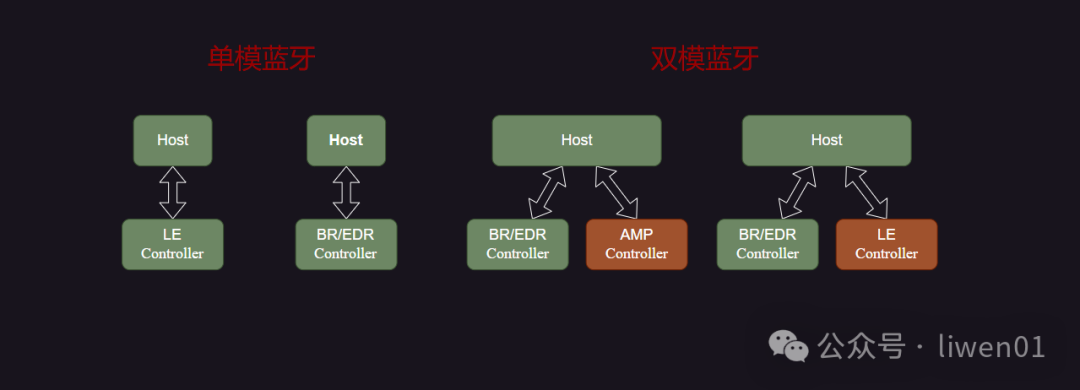

經典藍牙與低功耗藍牙之間也不兼容，所以就有了單模藍牙和雙模藍牙的說法。

單模藍牙：單一傳統藍牙或是單一低功耗藍牙。即 1 個 Host 結合 1 個 Controller。
雙模藍牙：同時支持兩種不同模式的藍牙。即 1 個 Host 結合多個 Controller。

(2) 低功耗藍牙

低功耗藍牙主要應用于小數據量傳輸，比如：溫濕度采集器、手環、心率檢測、血氧測試、電子標簽、寵物防丟、智能燈泡、門鎖等等物聯網設備。

它們一般是將采集到的信號發送到服務端(比如手機)，發完之后設備就進入休眠狀態以節省功耗。

在雙模設備中，如果傳輸?shù)臄?shù)據量比較大，藍牙會切換為經典模式，比如文件傳輸、音樂播放等。

BLE 藍牙目前也支持音樂傳輸，BLE Audio (基于 Bluetooth 5.2) 通過 LC3 編解碼器提升了音質 ，但延遲和帶寬仍弱于經典藍牙。

后續會專門介紹藍牙耳機的實現原理。

(二) 藍牙軟件協議棧

我們把某個協議的實現代碼稱為協議棧（protocol stack），藍牙協議棧就是實現藍牙協議的代碼。

簡單來說，藍牙協議棧就是用來對你的應用數據進行層層封包，以生成一個滿足藍牙協議的空中數據包。

Controller（控制器） 部分：包含 PHY（物理層）和 LL（鏈路層），并通過 HCI 和上層通信，主要負責底層無線收發與連接管理。
Host（主機） 部分：包含 L2CAP、SMP、ATT、GATT、GAP 等協議層，為應用提供數據傳輸、安全、屬性組織和訪問以及連接管理等功能。
Profiles（應用層）：基于 GATT 定義各種標準化或自定義的服務與特征，用于實現特定應用場景。

從上圖可以看出，藍牙協議棧是連接芯片(射頻)和應用的橋梁，是實現整個藍牙應用的關鍵

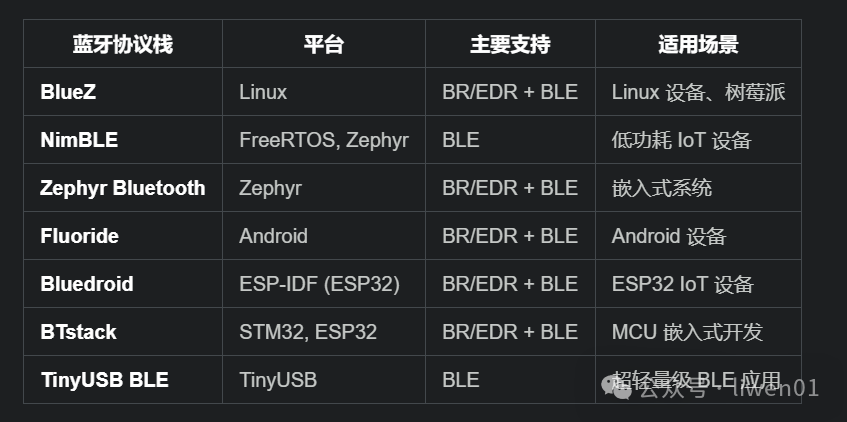

目前開源的藍牙協議棧有:

還有些非開源的藍牙協議棧，它們主要由商業公司開發和維護，通常是為了提供更好的技術支持、認證、優化和專有功能，比如 windows 和蘋果設備。

這里只對藍牙的協議棧做簡單的介紹，更詳細的分析放到后面單獨介紹。

(三)藍牙硬件架構

藍牙軟件架構，其實主要也就是藍牙協議棧。如果要做藍牙開發，基于不同的硬件方案架構，需要對藍牙協議棧了解的深度也不一樣。

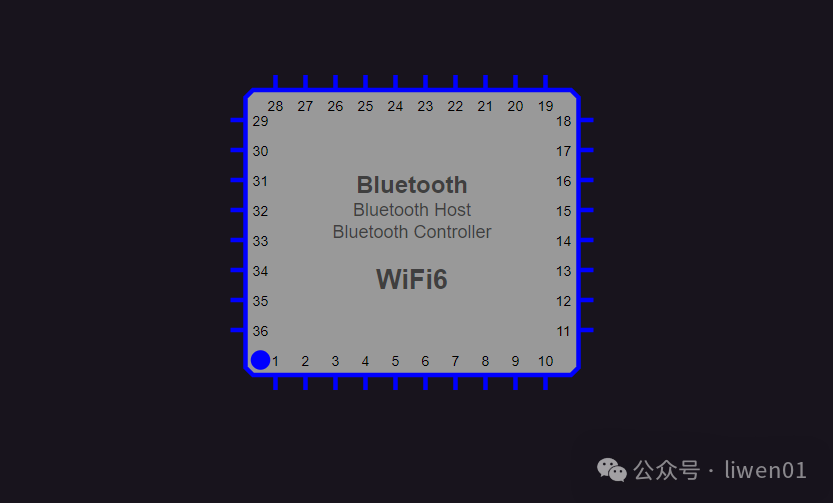

(1) SOC單芯片方案

架構特點:

藍牙協議棧（Host + Controller）和應用處理器集成在同一顆芯片內。
適用于低功耗、小尺寸、低成本的應用場景。
典型芯片如 Nordic nRF52 系列、Dialog DA14531、TI CC2640。

優勢:

設計簡單，開發成本低，功耗優化較好。
適用于嵌入式系統，無需額外的 MCU 處理數據。

典型應用:

藍牙耳機、智能手環、無線傳感器、低功耗 IoT 設備。

這種方案一般使用在：藍牙耳機、智能手環、無線傳感器、低功耗 IoT 設備。

從軟件開發的角度看，這種方案與普通 MCU 開發相似，因為芯片廠家已經把藍牙協議棧做了封裝，我們只需要調用接口使用就可以了。

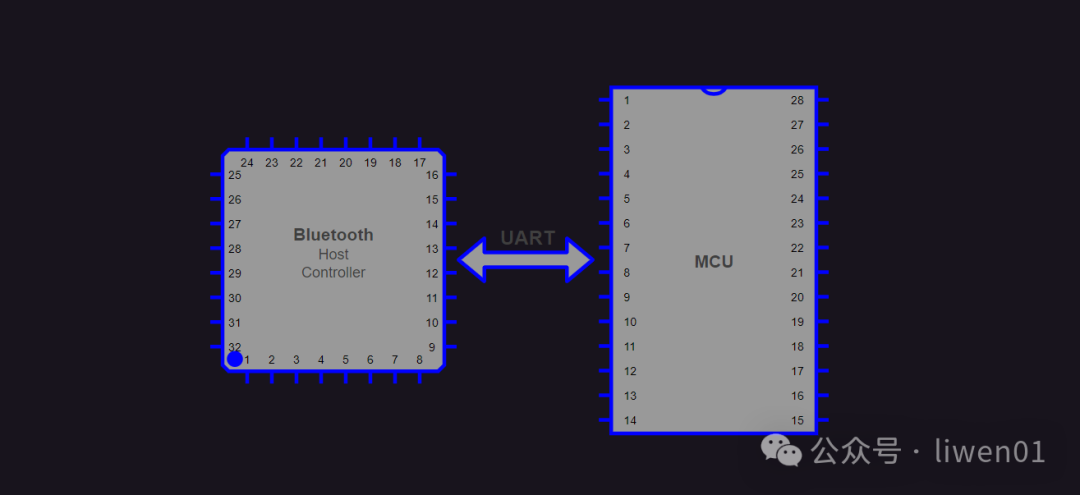

(2) SoC 藍牙 + MCU 方案

架構特點:

藍牙協議棧和射頻部分（Host + Controller）集成在藍牙 SoC 內，MCU 負責上層應用邏輯和數據處理。
適用于計算需求較高的場景，比如復雜的數據處理或多協議支持。
典型芯片如 Cypress CYW20719。

優勢:

MCU 處理應用層任務，藍牙 SoC 專注于通信，提高系統性能。
靈活性較高，可以選用不同性能的 MCU 適配需求。

典型應用

智能家居、工業控制、醫療設備、藍牙網關。

這種藍牙方案一般是把藍牙做成模塊形式，MCU只需要通過串口發送響應的 AT 指令來實現藍牙的不同功能。

對于軟件開發來說，這是最簡單的一種開發方式，方案的局限就是比較難實現一些自定義的藍牙功能。

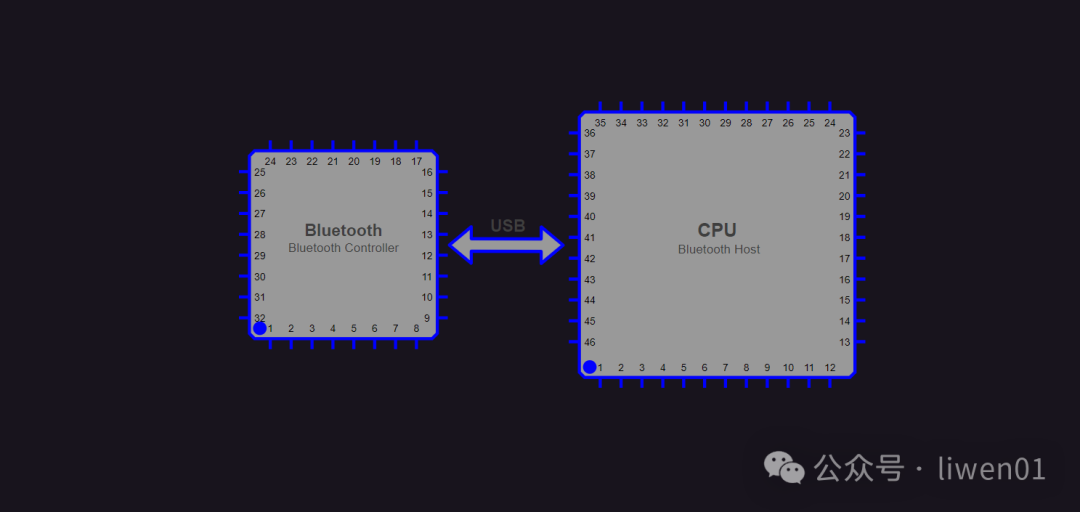

(3) 藍牙 Host + Controller 分離方案

架構特點:

藍牙協議棧拆分為 Host（高層協議，如 L2CAP、GATT、GAP）和 Controller（低層協議，如 PHY、Link Layer）。
Host 運行在主機（MCU/CPU）上，而 Controller 作為獨立模塊（藍牙芯片或藍牙模塊）。
通過 HCI（Host Controller Interface）進行通信，常見接口有 UART、SPI、USB。

優勢:
