調試目標
打通TX到RX數據通路:在FPGA側加入調制信號S1,經數據接口傳輸至AD9361變成成射頻信號RF1通過ANT發出;接收端收取RF1信號變成基帶信號通過數據接口傳輸?shù)紽PGA。
調試過程和結果
測試方法
開發板原始工程測試
測試條件: 開發板原始程序設置——RX端接收信號,經過AD9361轉換成基帶信號傳輸至FPGA,F(xiàn)PGA側不做任何處理,直接將信號給到TX數據接口,傳回AD9361轉換成射頻信號經過ANT端發出。

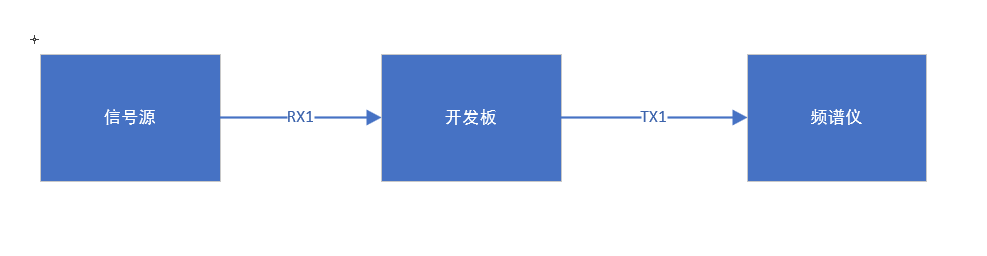

開發板原始程序測試連線示意圖如下:
原始程序設置接收和發射頻率都為1G,接收增益為10dB,設置方法如下:

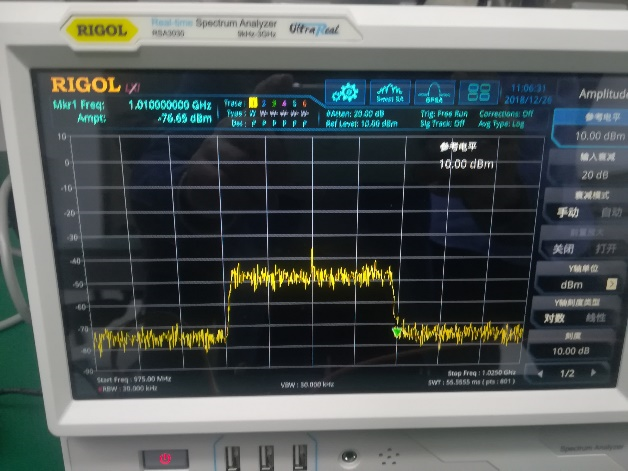

信號源發出頻率為1G的調制信號給到開發板RX1接口,TX1連接頻譜儀,在頻譜儀觀察結果如下:
在開發板直接生成調制信號,測試TX
測試條件:不用信號源提供調制信號,在FPGA中做一個調制信號,AD9361配置與原始工程一致。

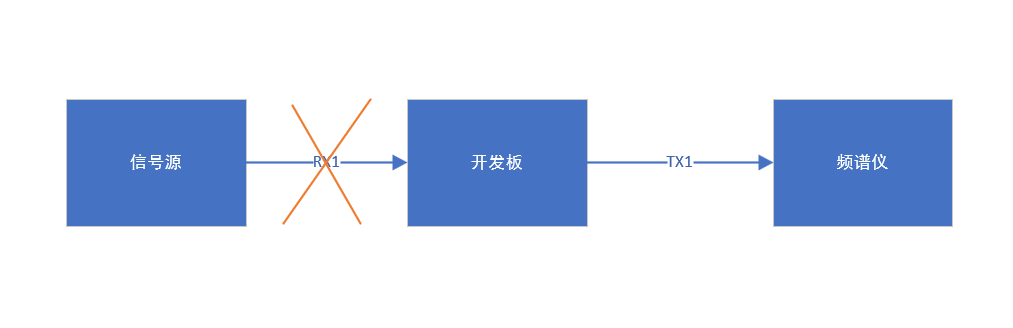

測試連線示意圖:

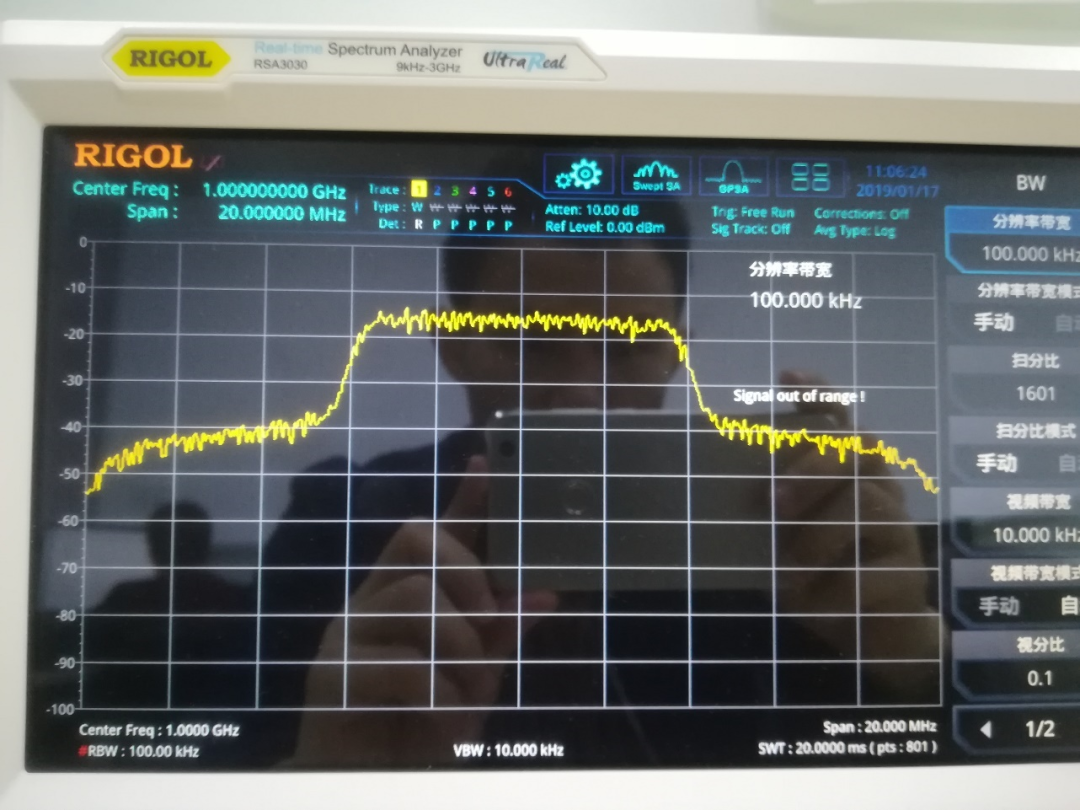

在FPGA側生成4倍上采樣的BPSK調制信號,經過時鐘速率為30.72M的傳輸口進入AD9361,在頻譜儀上觀察到的波形如下:
觀察到信號帶寬為7.5M左右,幅度在-15dbm
開發板自發自收測試,測試TRX環路
測試條件:AD9361設置成FDD模式,采用2.1.2用例中的調制信號由TX鏈路發出,RX接收TX信號解調成基帶信號傳輸至FPGA,我們?cè)贔PGA側抓取接收的信號仿真頻譜。

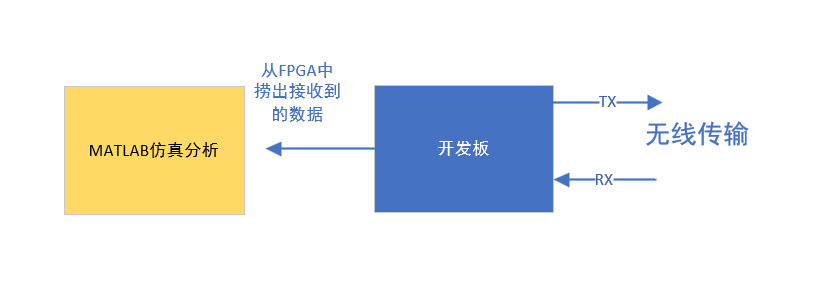

測試連線示意圖:
在VIVADO工具抓取的ila數據,轉換成十進制數據如下:
-4 -6 -4 -3 -3 -4 -7 -5 -4 -3 -2 -3 -4 -6 -4 -3 -1 5 3 0 -4 -5
可以看出,頻譜帶寬在7.5M左右,基本與2.1.2用例中TX頻譜基本能對應。
由測試用例2.1.1、2.1.2、2.1.3結果來看,開發板發射至接收鏈路基本打通。
AD9361射頻參數配置方法

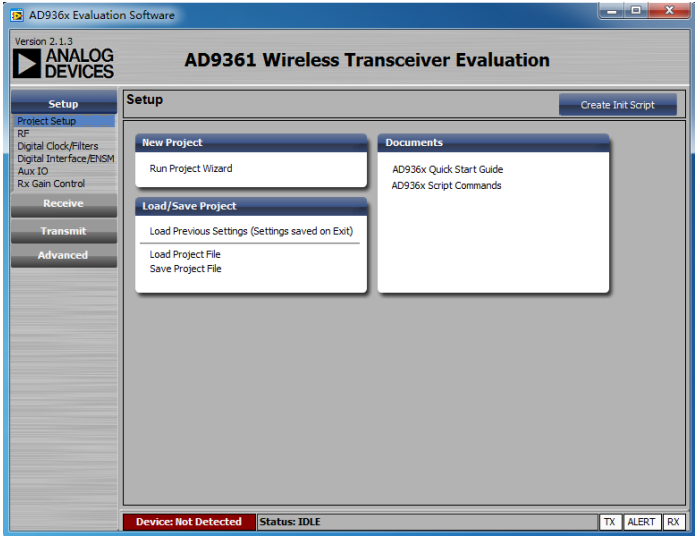

AD9361的配置通過AD936X Evaluation工具進行,工具使用方法見下附件:
收發頻率以及接收增益設置
需要說明的是,在合佳興提供的原始程序中,頻率和接收增益被拉出來單獨設置。

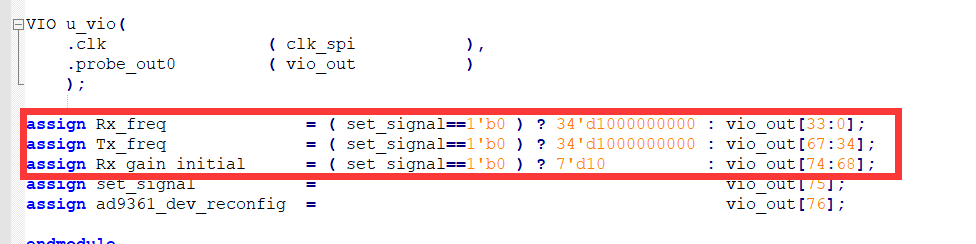

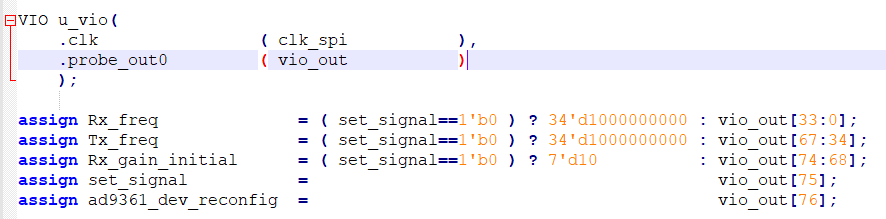

設置方法:打開工程目錄 MiniTRX-Z_prj_2016.3_v1.2\src下的usb30_top.v文件,修改如下寄存器。原始程序設置接收和發射頻率都為1G,接收增益為10dB。
事實上,原始工程中將頻率和增益設置都進行簡化了,下面對頻率設置做簡單說明。
設置收發頻率步驟:
-
確定本振頻率LO,本例中本振頻率為1000M HZ;
-

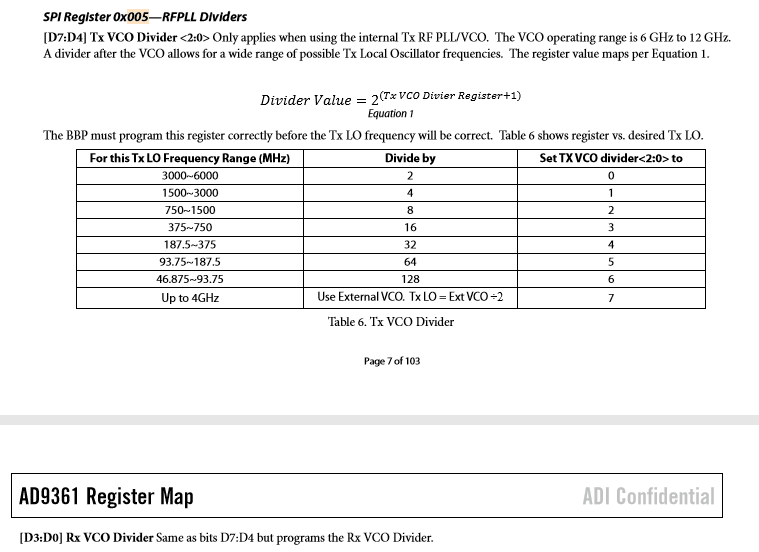

由0x005寄存器確定TX和RX VCO分頻系數,本例中0x005=11,即TX和RX VCO分頻系數Divider Value=2,確定F_RFPLL=LO*2^(Divider Value+1)=8000M
-
確定F_ref 。本項目采用外部時鐘40M,由0x2AB[D0]=1,0x2AC[D7]=1,確定F_ref=40*2=80M
-
確定頻率控制字。整數由11位二進制數確定,前三位存入0x232[D2:D0],后八位存入0x231[D7:D0];小數部分由23位二進制數確定,由高位到低位,分別存入0x235[D6:D0]、0x234[D7:D0]、0x233[D7:D0]。對應關系如下:
本例中N_integer =8000/80=100=0x64,即寄存器0x231的值為64;N_Fractional =0。
由Evaluation生成的腳本轉換成工程代碼
1、《AD936X Evaluation使用說明》中提到生成AD9361配置腳本,后綴為.txt文件。

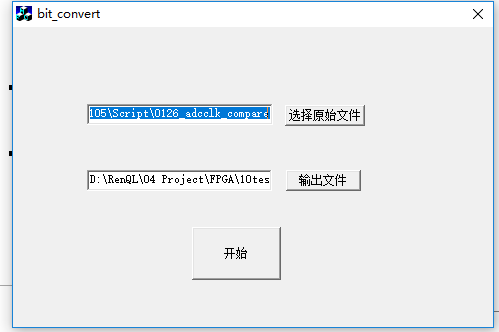

2、通過bit_convert工具將.txt轉換成.v格式腳本。

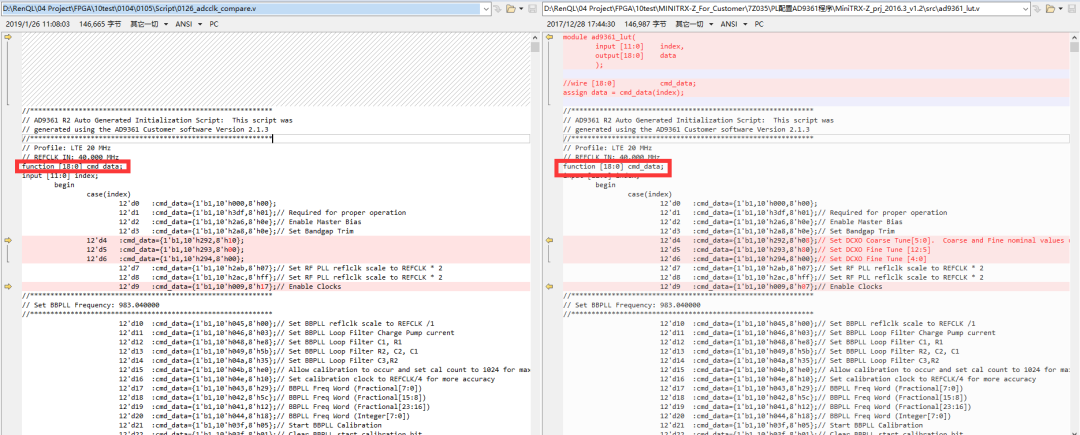

3、用.v后綴腳本中的函數替換原工程中-lut.v中的函數,如下圖。
4、保存工程,在VIVADO中綜合并執行。采樣率
