Overview

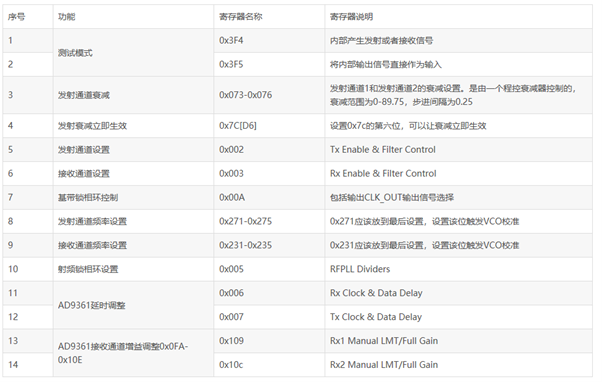

功能與寄存器之間的關系說明

發射功率控制

TX功率由TX通路的模擬衰減值和數字衰減值控制。

模擬衰減

模擬衰減值由9bit二進制數決定，有效范圍359個等級，每個等級衰減0.25dB, 模擬鏈路總共衰減范圍是89.75dB。

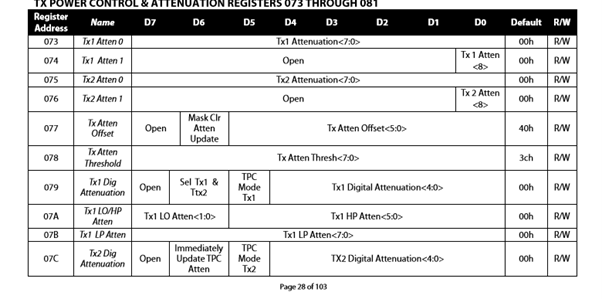

TX1衰減值寄存器：0x074[D0]+0x073[D7:D0]

TX2 衰減值寄存器：0x076[D0]+0x075[D7:D0]

數字衰減

數字衰減值由寄存器0x079[D4:D0]控制，0x079[D6]=1表示TX1衰減值等于TX2，0x079[D6]=0表示TX1通道衰減生效。

接收增益控制

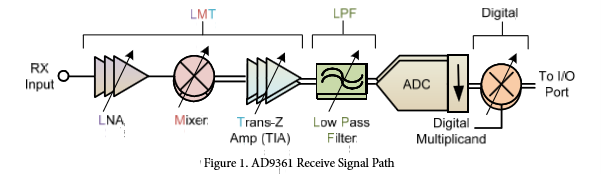

接收鏈路增益控制模塊

AD9361接收增益的調整是由模擬增益和數字增益共同決定的，控制方式為：自動控制和手動控制，增益調整范圍為90dB，數字增益最大為31dB，模擬增益最大為76dB，增益分配是由查找表決定的，查找表也有單表模式和多表模式。

低功率門限

低功率門限對兩個接收通道同時有效。

門限范圍：0至-63.5dBFS,控制精度0.5dBFS/LSB。

門限值寄存器地址0x114，0x114[D6:D0]=128檔門限值。

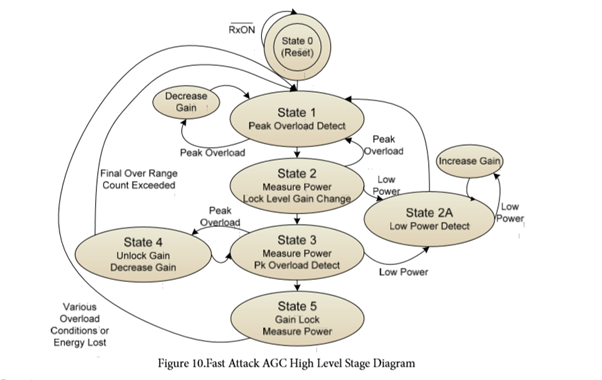

低功率門限可應用于快速AGC（fast attack AGC）和手動AGC(MGC)兩種模式

fast attack AGC：當檢測到功率低于門限時，flag非立刻生效，只有在低功率持續一個時間段后生效。持續時間=0x11B
MGC：只要低于功率門限，flag立即生效。

平均功率測量

平均功率測量方法使抽取一系列樣本取平均，抽取樣本的持續周期由寄存器設置，地址0x15c[D3:D0]

峰值功率檢測時間

一般地，通過峰值超出持續時間來控制增益。通過RX的FIR濾波器時鐘頻率(clkRF)對信號峰值采樣，峰值超出時間記錄在0x0FE[D4:D0]

Delay設置

功率檢測在RX-FIR濾波器前進行。當增益設置改變時功率測量需要維持時延,以便RX-FIR之前的模塊完成準備。Delay=0x111[D4:D0]*2,時鐘頻率為clkRF

增益表（Gain Table）

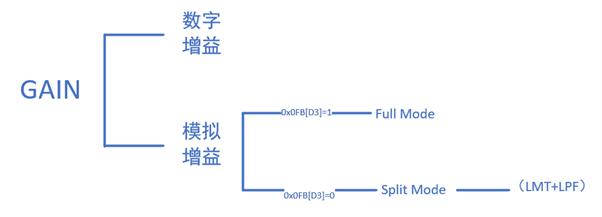

AD9361增益分為數字增益和模擬增益兩部分，且兩部分獨立控制。

模擬增益表有兩種模式：整體表（full table）和分立表（split table），兩種模式選擇由寄存器0x0FB[D3]控制。

Full模式指接收通道的所有增益由value來體現；
split模式將接收通道增益分為LMT(LAN、MIXER、TIA)和LPF兩個獨立部分。

Full table mode

在full模式下，改變總體增益值，比如由60改成59，鏈路中增益模塊（LNA、TIA、LPF…）的參數可能都會改變。
通過SPI可讀取增益值，0x2B0[D6:D0]指示RX1的增益，0x2B5[D6:D0]指示RX2的增益。
最大的full模式下的增益可在寄存器0x0FD中設置，最大值為76（十進制）。如果在split模式下該寄存器最大值是40（十進制）

Split Table Mode

Split模式下模擬總增益最大值可由寄存器0x0FD設置，最大值為40（十進制），由LMT和LPF兩部分組成。

RX1的LMT增益可通過0x2B0[D6:D0]設置；LPF增益可通過0x2B1[D4:D0]設置，范圍0到24（十進制）。RX2的LMT增益可通過0x2B5[D6:D0]設置；LPF增益可通過0x2B6[D4:D0]設置，范圍0到24（十進制）。

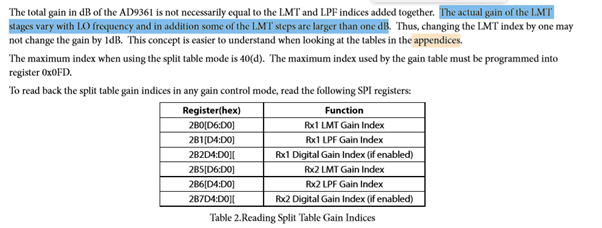

注意：split模式下的增益不是簡單的LMT GAIN+LPF GAIN。增加LMT增益1dB，可能不會導致整體增益增加1dB。

數字增益

數字增益使能標志位0x0FB[D2],寄存器0x100[D4:D0]可設置最大增益值，且不超過31.
由于數字增益不會惡化SNR,在鏈路總增益固定的情形下，可以通過增加數字增益，減小模擬增益來優化鏈路性能。

注意：

當寄存器0x10B[D5]=1時，無論數字增益標志位0x0FB[D2]為何值，RX1通道數字增益強制為0x10B[D4:D0]；
當寄存器0x10E[D5]=1時，無論數字增益標志位0x0FB[D2]為何值，RX2通道數字增益強制為0x10E[D4:D0]；

手動增益控制（MANUAL GAIN CONTROL (MGC)MODE）

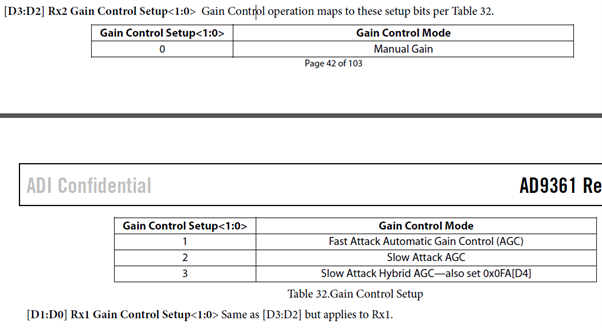

MGC有兩種控制方式，一種是SPI直接寫入增益值，另一種是通過指針查表方式查找合適增益值。MGC模式由寄存器0x0FA后四位使能，0x0FA[D3:D2]=00,RX2進入MGC模式；0x0FA[D1:D0]=00,RX1進入MGC模式。

注意：MGC控制方法：

設置0x0FA[D3:D0],使RX1、RX2進入MGC模式；
0x0FC[D7:D5]的值是MGC增益指針查表時增加的步徑，0x0FE[D7:D5]的值是MGC增益指針查表時減小的步徑。

MGC方式下的full table 模式

MGC方式下的split table 模式

SPI 直接寫入增益值

LMT RX1控制寄存器地址0x109，
LMT RX2=0x10C,
LPF RX1=0x10A, LPF RX2=0x10D,
Digtal RX1=0x10B, Digtal RX2=0x10E,

指針查表方式改變增益

在這種模式下存在一個問題，那就是查表時首先改變哪部分（LMT\LPF）的增益，這由寄存器0x0FC[D4:D3]來確定。

如果0x0FC[D3]=0，則0x0FC[D4]=1改變LMT增益，0x0FC[D4]=0改變LPF增益.

如果0x0FC[D3]=1，則0x0FC[D4]狀態忽略，由峰值功率檢測機制（AD9361 peak detectors）決定改變LMT還是LPF增益。在這種模式下由寄存器0x11A將 LMT增益分為Upper和Lower兩部分。

AGC 慢速控制(Slow attack)

應用場景：在FDD場景下。

設置方法：

0x0FA[D4]=0,確保不進入“Slow Attack Hybrid Mode”
RX1:0x0FA[D3:D2]=10; RX2:0x0FA[D1:D0]=10

AGC Slow attack 控制環

設置增益更新時間

在0x124和0x125中設置更新時間，并以RFclk時鐘計數，當達到0x124的value時，鏈路增益值更新。

Slow attack AGC模式下的full gain table

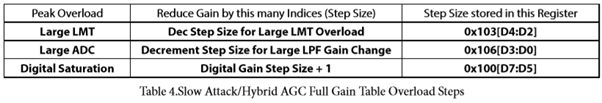

Slow 模式功率過載時，單增益表控制增益方式如下：

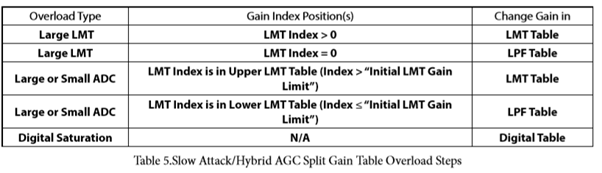

Slow attack AGC模式下的split gain table

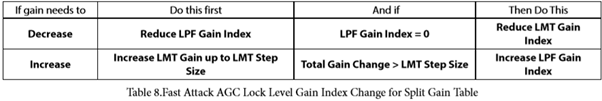

如果gain在LPF表中變化，步徑=0x106[D3:D0],如果gain在LMT表中變化，步徑=0x103[D4:D2]

AGC混合控制模式

該模式是slow 模式，但是增益更新不受時間限制，只要BBP 拉高 CTRL_IN2 信號，則增益表更新。
