使用Arduino控制一個標準的業余愛好伺服是電子產品中最初學者友好和通用的介紹項目之一。該指南將引導您完成伺服接線，并可選地集成紅外遙控接收器，通過遠程命令設置角度。

你需要什么

Arduino與伺服控制系統所需的組件

下面給出了所需組件的列表。確保組件工作正常，值正確。

?Arduino UNO

?TSOP IR接收器

?伺服電機

?紅外遠程

?三種不同顏色的led

?16×2液晶

?10 k電位器

?跳線和面包板

?220歐姆電阻

?USB線，用于上傳代碼

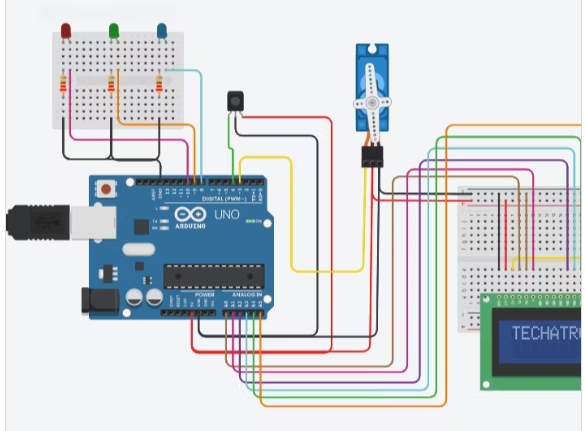

將信號線(通常為橙色或黃色)連接到任何支持pwm的數字引腳，如D3

伺服電機：將伺服的紅線(VCC)連接到Arduino 5?vv將棕/黑線(GND)連接到Arduino gnd將信號線(通常為橙色或黃色)連接到任何支持pwm的數字引腳，如D

紅外線接收器(如使用)：

?將其VCC連接到5?V， GND到GND，輸出到Arduino D4

?IR接收器(如果使用)：將其VCC連接到5?V， GND到GND，并輸出到Arduino D4

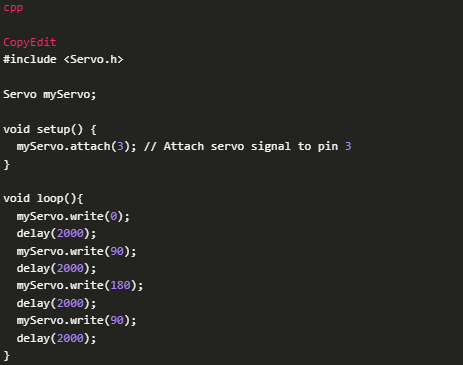

基本Arduino代碼(無遠程)

此代碼在0°，90°和180°之間依次移動伺服，停頓2秒，展示全范圍運動

增加紅外遙控

使用IRremote.h庫解碼信號值并將它們映射到伺服位置。在Techatronic教程中，特定的遠程代碼觸發伺服角度，如0°，60°，90°，120°或180°。

它是如何工作的

Arduino的伺服庫產生PWM信號(~50?Hz，每~20?ms重復一次)，其中脈沖寬度(通常為1?ms = 0°至2?ms = 180°)決定了伺服臂的位置。中性(90°)位置約為1.5?ms

最佳實踐和技巧

?使用穩定的電源：伺服系統在失速條件下通常會產生高達700?mA的功率。如果從Arduino供電，就會出現抖動等問題。最安全的是使用專用的5?V電源，并確保伺服和Arduino之間的共享地

?通過延遲調整減少抖動：典型的掃描代碼包括每個角度步驟的延遲(15)。許多用戶發現，將其降低到~5?ms可以改善平滑性，而比伺服系統可以處理的延遲更短的延遲可能會導致暫停

?空閑時分離信號：為了停止不必要的抖動，在運動完成后使用servo.detach()，然后在下一個運動之前重新連接。這是特別有用的，如果伺服沒有加載

用例和應用程序

?機器人手臂，平移/傾斜相機支架，簡單的RC車輛，自動化實驗室

?結合傳感器進行基于伺服的反饋(例如，鍋到模數→伺服角度映射)

總結

用Arduino控制伺服只需要三根電線和內置的伺服庫。您可以使用write()或writeMicroseconds()在0-180°范圍內精確地掃描，保持或定位伺服。添加一個可選的IR遙控器允許交互式控制。關鍵考慮因素：適當?shù)碾娫?，共享地和延遲調諧有助于確保平穩可靠的運行。
