簡介

TTC 包含三個獨立的定時器/計數器，PS中有兩個TTC模塊，總共有六個定時器/計數器，TTC 1 控制器可以配置為安全或非安全模式，使用nic301_addr_region_ctrl_registers.security_apb [ttc1_apb]寄存器位。TTC 控制器內的三個定時器具有相同的安全狀態。

具體特點

每個三路定時器計數器都有：

• 三個獨立的 16 位預分頻器和 16 位向上/向下計數器

• 可選時鐘輸入，來自：

• 內部 PS 總線時鐘 (CPU_1x)

• 內部時鐘（來自 PL）

• 外部時鐘（來自 MIO）

• 三個中斷，每個計數器一個

• 溢出中斷、定期中斷或計數器匹配可編程值

• 通過 MIO 和 PL 生成波形輸出（例如，PWM）

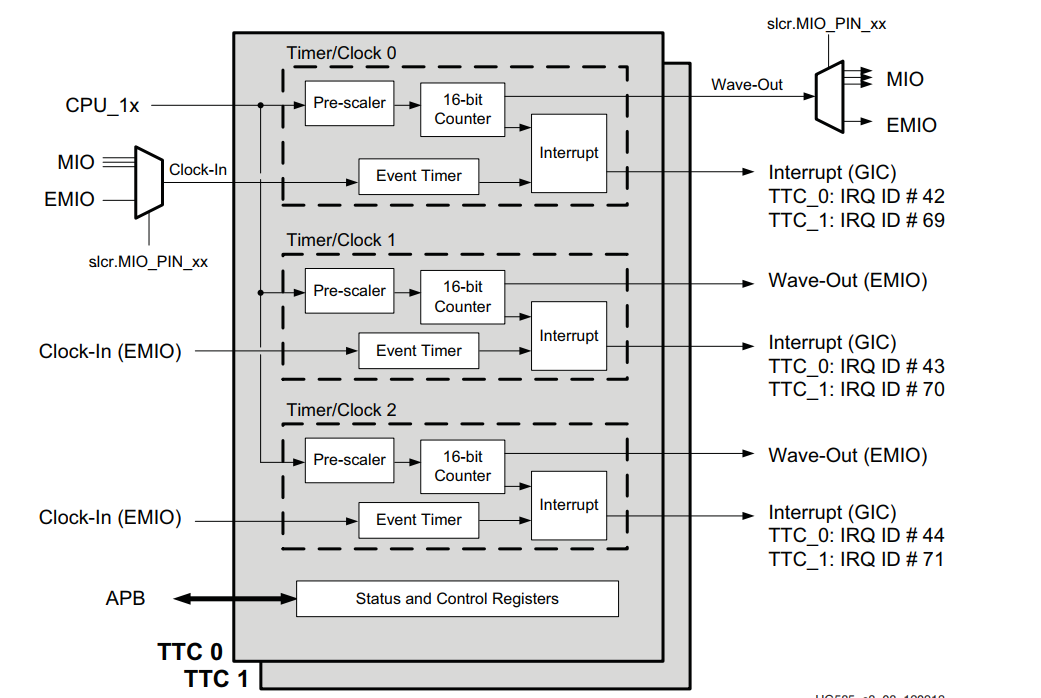

TTC 的框圖

TTC 的框圖如圖所示，定時器/時鐘0的時鐘輸入和輸出復用由slcr.MIO_PIN_xx寄存器控制，如果未在這些寄存器中進行選擇，則默認值為EMIO接口。

三重計數器定時器框圖

功能描述

每個預分頻器模塊均可獨立編程以使用 PS 內部總線時鐘 (CPU_1x)，或來自 MIO 或 PL 的外部時鐘。對于外部時鐘，SLCR 寄存器通過 MIO 或 PL 確定確切的引腳排列。然后，所選時鐘從2分頻到65536，再應用于計數器。

計數器模塊可以向上計數或向下計數，并且可以配置為在給定的間隔內計數，它還將三個匹配寄存器與計數器值進行比較，如果匹配則產生中斷。

中斷模塊結合了各種類型的中斷：計數器間隔、計數器匹配、計數器溢出、事件定時器溢出；每種類型都可以單獨啟用。

操作模式

每個計數器模塊都可以獨立編程以在以下兩種模式中的任何一種下運行：

• 間隔模式

計數器在 0 和間隔寄存器的值之間連續遞增或遞減，計數方向由計數器控制寄存器的 DEC 位決定，當計數器通過零時產生間隔中斷，當計數器值等于匹配寄存器之一時，將產生相應的匹配中斷

• 溢出模式

計數器在 0 到 0xFFFF 之間連續遞增或遞減，計數方向由計數器控制寄存器的 DEC 位決定。當計數器通過零時產生溢出中斷。，當計數器值等于匹配寄存器之一時，會產生相應的匹配中斷。

事件定時器操作

事件計時器通過在 CPU_1x 上計時的內部（用戶不可見）16 位計數器進行操作，該計數器：

• 在外部脈沖的非計數階段重置為 0

• 外部脈沖計數階段的增量

事件控制定時器寄存器控制內部計數器的行為：

• E_En 位：當為 0 時，立即將內部計數器重置為 0，并停止遞增

• E_Lo 位：指定外部脈沖的計數相位

• E_Ov 位：指定如何處理內部計數器溢出（在外部脈沖的計數階段）

• 當 0：溢出導致 E_En 為 0（見 E_En 位描述）

• 當 1：溢出導致內部計數器回繞并繼續遞增

• 當發生溢出時，總是會產生中斷（取決于通過另一個寄存器進一步啟用）。

在外部脈沖的計數階段結束時，使用內部計數器的非零值更新事件寄存器；因此，它顯示了外部脈沖的寬度，以 CPU_1x 的周期數衡量。

如果內部計數器由于溢出而復位為 0，在外部脈沖的計數階段，事件寄存器將不會更新并保持上次非溢出計數操作的舊值。

編程模型

計數器使能序列

1. 選擇時鐘輸入源，設置預分頻器值（slcr.MIO_MUX_SEL寄存器，TTC 時鐘控制寄存器），在繼續執行此步驟之前，請確保禁用TTC(ttc.Counter_Control_x [DIS] = 1)。

2. 設置間隔值（Interval register）。此步驟是可選的，僅適用于間隔模式。

3. 設置匹配值（Match registers）。如果要啟用匹配，則此步驟是可選的。

4. 使能中斷（Interrupt Enable register）。如果要啟用中斷，則此步驟是可選的。

5. 啟用/禁用波形輸出、啟用/禁用匹配、設置計數方向、設置模式、啟用計數器（TTC Counter Control register），此步驟啟動計數器。

計數器停止序列

1. 回讀計數器控制寄存器的值。

2. 將 DIS 位設置為 1，同時保留其他位。

3. 寫回計數器控制寄存器。

計數器重啟序列

1. 回讀計數器控制寄存器的值。

2. 將RST位設置為1，同時保留其他位。

3. 寫回計數器控制寄存器。

事件定時器使能序列

1. 選擇外部脈沖源（slcr.MIO_MUX_SEL 寄存器），所選外部脈沖的寬度以 CPU_1x 周期測量

2. 設置溢出處理，選擇外部脈沖電平，啟用事件定時器（Event Control Timer register）。

3. 使能中斷（Interrupt Enable register）。

4. 讀取測量的寬度（Event register）。請注意，發生溢出時返回的值不正確。

中斷清除和應答序列

1. 讀取中斷寄存器：讀取時清除中斷寄存器中的所有位。
