簡介

SPI 總線控制器支持與各種外設通信，例如存儲器、溫度傳感器、壓力傳感器、模擬轉換器、實時時鐘、顯示器和任何支持串行模式的SD卡等等。

SPI 控制器可以在主模式、從模式或多主模式下工作。Zynq-7000 器件包括兩個 SPI 控制器，該控制器基于 Cadence SPI 內核。

在主模式下，控制器驅動串行時鐘和從選擇，并提供支持 SPI 多主模式的選項。串行時鐘源自 PS 時鐘子系統，控制器使用最多 3 個可外部擴展的獨立從站選擇 (SS) 輸出信號啟動消息，控制器通過向 32 位讀/寫數據端口寄存器寫入字節來讀取和寫入從設備。

在多主模式下，控制器在控制器未激活時將其輸出信號設為三態，并在啟用時檢測錯誤。通過復位 SPI 使能位，輸出立即變?yōu)槿龖B(tài)，中斷狀態寄存器指示模式故障。

在從機模式下，控制器從外部設備接收串行時鐘，并使用SPI_Ref_Clk同步數據捕獲，從模式包括一個可編程的啟動檢測機制，當控制器被啟用而 SS 被斷言時。

讀和寫 FIFO 在 SPI I/O 接口和通過 APB 從接口為控制器提供服務的軟件之間提供緩沖， FIFO 用于從設備和主設備 I/O 模式

控制器有什么特點

每個 SPI 控制器都是獨立配置和控制的，它們包括以下功能：

• 四線總線 – MOSI、MISO、SCLK 和 SS

• 多達 3 個從選擇用于主模式

• 全雙工操作提供同步接收和發送

• 通過 APB 從接口進行 32 位寄存器編程

• 用于 Rx/Tx FIFO 的存儲器映射讀/寫數據端口（字節寬）

• 128 字節讀取和 128 字節寫入 FIFO

• 可編程 FIFO 閾值狀態和中斷

• 主 I/O 模式

• 手動和自動啟動數據傳輸

• 手動和自動從選擇 (SS) 模式

• 從站選擇信號可直接連接從站設備或外部擴展

• 可編程 SS 和 MOSI 延遲

• 從機 I/O 模式

• 可編程啟動檢測模式

• 多主 I/O 能力

• 如果控制器未啟用，則將 I/O 緩沖器驅動為三態

• 當檢測到另一個主機時產生模式故障中斷

• 當 I/O 信號路由到 MIO 引腳時，50 MHz SCLK 時鐘頻率

• 當 I/O 信號通過 EMIO 接口路由到 PL 引腳時為 25 MHz SCLK

• 可編程時鐘相位和極性（CPHA、CPOL）

• 可編程中斷驅動設備或輪詢狀態

系統視圖

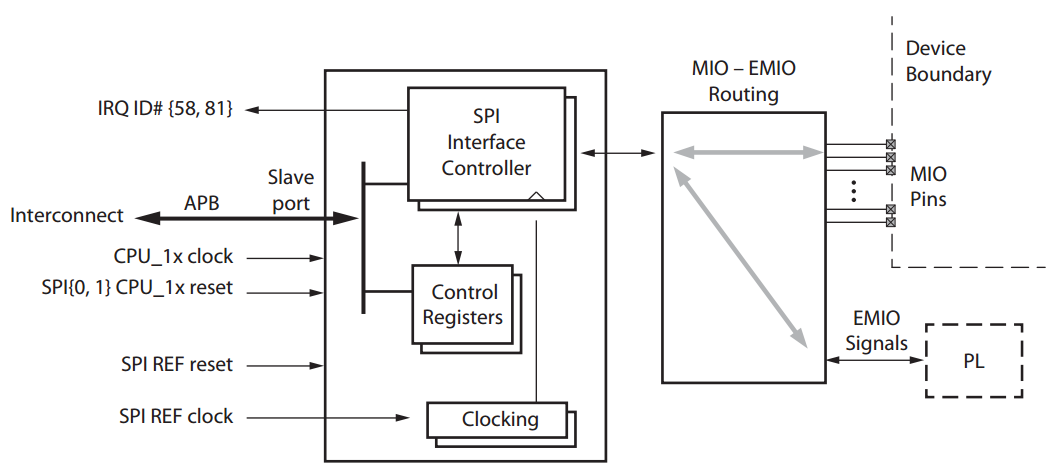

SPI 控制器的系統視點圖如圖所示。

SPI接口控制器

有兩個獨立的 SPI 接口控制器（SPIx；其中 x = 0 或 1），每個獨立控制器的 I/O 信號可以路由到 MIO 引腳或 EMIO 接口，每個控制器也有單獨的中斷信號到 PS 中斷控制器和一個單獨的復位信號， 每個控制器都有自己的一組控制和狀態寄存器。

時鐘

PS 時鐘子系統為 SPI 控制器提供參考時鐘，SPI_Ref_Clk時鐘用于控制器邏輯并由波特率發生器用于為主模式創建 SCLK 時鐘。

MIO-EMIO

SPI I/O 信號可以路由到 MIO 引腳或 EMIO 接口到 PL。

功能模塊框圖

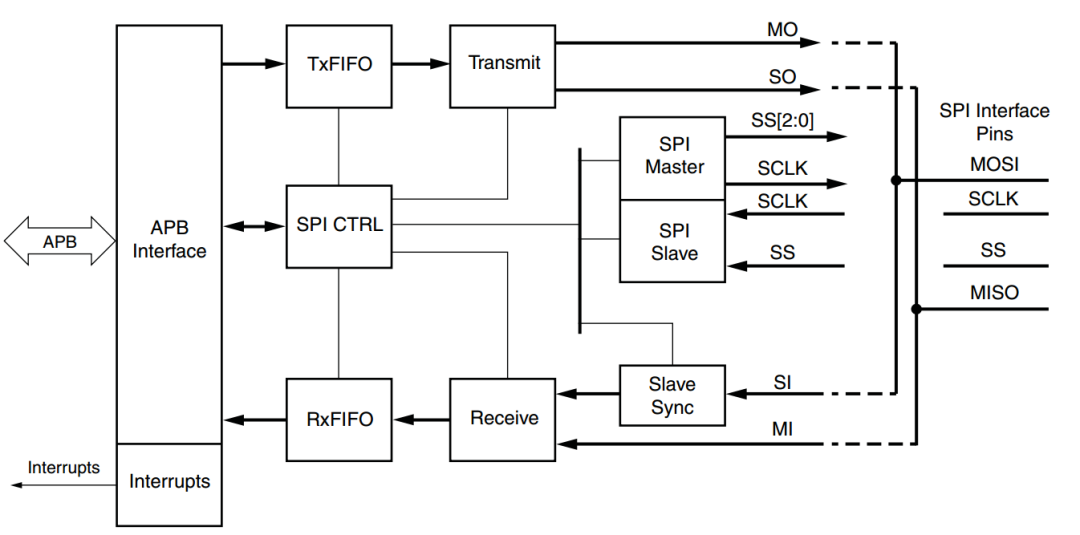

SPI 控制器的功能框圖如圖所示。

APB 從機接口

32 位 APB 從接口響應寄存器讀取和寫入，包括用于從 FIFO 讀取和寫入命令和數據的數據端口，所有寄存器事務都是 32 位的，數據端口使用這些端口的位 [7:0]。配置和狀態寄存器列在附錄 B，寄存器詳細信息中。

SPI 主模式

當控制器工作在主模式時，它驅動SCLK時鐘和最多3個從選擇輸出信號，MOSI上的SS和傳輸開始可由軟件手動控制或由硬件自動控制。

SPI 從模式

當控制器在從模式下運行時，它使用單個從選擇輸入 (SS 0)， SCLK 與控制器參考時鐘 (SPI_Ref_Clk) 同步。

Tx 和 Rx FIFO

每個 FIFO 為 128 字節，軟件使用寄存器映射的數據端口寄存器讀取和寫入這些 FIFO。

FIFO 橋接兩個時鐘域， APB 接口和控制器的SPI_Ref_Clk，軟件寫入 APB 時鐘域中的 TxFIFO，控制器讀取SPI_Ref_Clk域中的 TxFIFO。

控制器填充SPI_Ref_Clk域中的 RxFIFO，軟件讀取 APB 時鐘域中的 RxFIFO。

小結

本文簡單介紹了Zynq的SPI控制器、支持的SPI協議以及如何路由到MIO或EMIO，SPI是串行外設接口（Serial Peripheral Interface）的縮寫，是一種高速的，全雙工，同步的通信總線，并且在芯片的管腳上只占用四根線，節約了芯片的管腳，同時為PCB的布局上節省空間，提供方便，正是出于這種簡單易用的特性，越來越多的芯片集成了這種通信協議
