I2C 簡介

I2C 模塊是一個總線控制器，可在多主機設計中用作主機或從機，它支持從 DC（幾乎）高達 400 Kb/s 的極寬時鐘頻率范圍。

在主模式下，傳輸只能由處理器將從地址寫入 I2C 地址寄存器來啟動，通過數據中斷或傳輸完成中斷通知處理器任何可用的接收數據。

如果設置了 HOLD 位，則 I2C 接口在數據傳輸后將 SCL 線保持為低電平，以支持慢速處理器服務，主機可以編程為使用正常（7 位）尋址和擴展（10 位）尋址模式。

在從設備監控模式下，I2C 接口設置為主設備并繼續嘗試向特定從設備進行傳輸，直到從設備以 ACK 響應。

可以設置 HOLD 位以防止主機繼續傳輸，從而防止從機中出現溢出情況。

主模式和從模式之間的一個共同特征是超時 (TO) 中斷標志。如果在任何時候主設備或訪問的從設備將 SCL 線保持低電平的時間超過超時寄存器中指定的時間，則會生成超時 (TO) 中斷以避免停頓情況。

I2C 特點

PS 支持兩個具有以下主要特性的 I2C 設備：

• I2C 總線規范版本 2

• 支持 16 字節 FIFO

• 可編程的正常和快速總線數據速率

• 主模式

• 寫傳輸

• 讀取傳輸

• 擴展地址支持

• 支持 HOLD 慢速處理器服務

• 支持 TO 中斷標志以避免停頓情況

• 從屬監視器模式

• 從機模式

• 從屬變送器

• 從接收器

• 完全可編程的從機響應地址

• 支持 HOLD 以防止溢出情況

• 支持 TO 中斷標志以避免停頓情況

• 軟件可以輪詢狀態或用作中斷驅動設備

• 可編程中斷生成

系統框圖

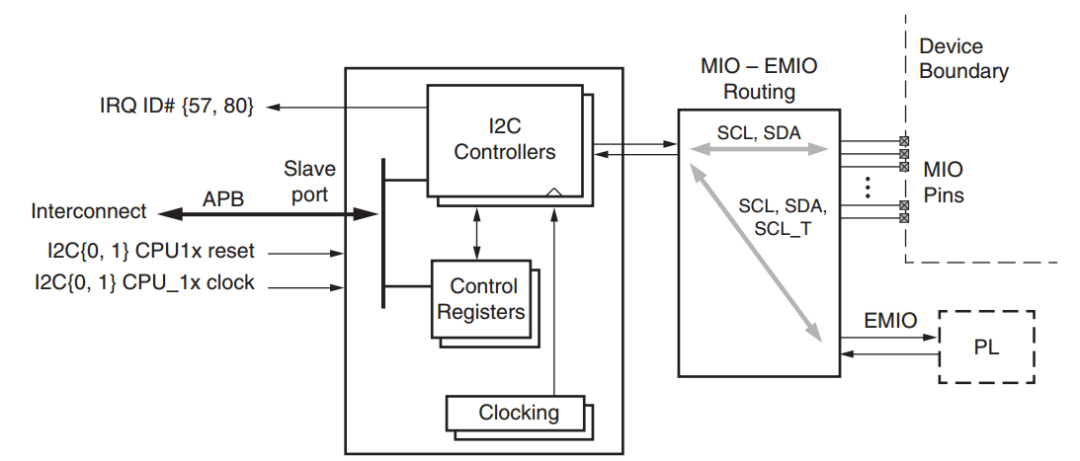

I2C 模塊的系統視點圖如圖所示。

I2C系統框圖

小結

I2C總線是由Philips公司開發的一種簡單、雙向二線制同步串行總線，它只需要兩根線即可在連接于總線上的器件之間傳送信息，應用廣泛。
