1介紹

Quad-SPI 閃存控制器是位于 PS 內的輸入/輸出外設 (IOP) 的一部分，它用于訪問多位串行閃存設備，以實現高吞吐量和低引腳數應用。

控制器以三種模式之一運行：

1. I/O 模式

2. 線性尋址模式

3. 傳統 SPI 模式

在 I/O 模式下，軟件與閃存設備協議密切交互，軟件使用四個 TXD 寄存器將閃存命令和數據寫入控制器，軟件讀取包含從閃存設備接收到的數據的 RXD 寄存器。

線性尋址模式使用設備操作的子集來消除 I/O 模式讀取閃存所需的軟件開銷，線性模式利用硬件向閃存發出命令并控制從閃存總線到 AXI 接口的數據流，控制器響應 AXI 接口上的存儲器請求，就像閃存是 ROM 存儲器一樣。

在傳統模式下，QSPI 控制器充當普通 SPI 控制器。

控制器可以連接到一個或兩個閃存設備，兩個器件可以并聯連接以實現 8 位性能，或者以堆疊的 4 位排列方式連接以最大限度地減少引腳數。

2有什么特點

• 用于線性尋址模式傳輸?shù)?32 位 AXI 接口

• 用于 I/O 模式傳輸?shù)?32 位 APB 接口

• Micron 和 Spansion 閃存的可編程總線協議

• 傳統 SPI 和可擴展性能：1x、2x、4x、8x I/O 寬度

• 靈活的 I/O

• Single SS 4-bit I/O flash 接口模式
• 雙 SS 8 位并行 I/O 閃存接口模式
• 雙 SS 4 位堆疊 I/O 閃存接口模式
• 單 SS，傳統 SPI 接口

• 每臺設備 16 MB 尋址（兩臺設備 32 MB）

• 對于 I/O 和線性模式，設備密度高達 128 Mb，I/O 模式支持大于 128 Mb 的密度。

• I/O 模式（閃存命令和數據）

• 軟件發出指令并管理閃存操作
• FIFO 控制中斷
• 63 字 RxFIFO，63 字 TxFIFO

• 線性尋址模式（可執行讀訪問）

• 內存讀取和寫入由控制器解釋
• AXI 端口最多可緩沖四個讀取請求
• AXI 遞增和環繞地址函數

3系統觀點

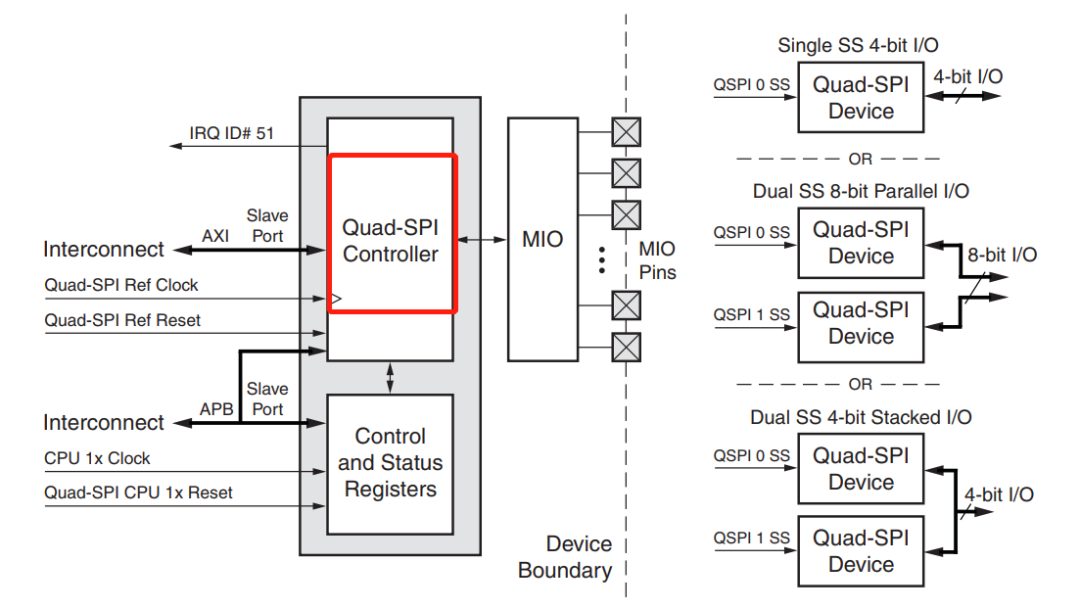

Quad-SPI 閃存控制器是 IOP 的一部分，通過 MIO 連接到外部 SPI 閃存，如圖 12-1 所示?？刂破髦С忠坏絻蓚€(gè)存儲器。

線性地址模式的地址映射和設備匹配

當使用單個設備時，直接內存讀取的地址映射從 FC00_0000 開始，最大為FCFF_FFFF (16 MB)。

雙設備系統的地址映射取決于內存設備和 I/O 配置，在雙設備系統中，Quad-SPI 設備需要來自同一供應商，因此它們具有相同的協議。

8 位并行 I/O 配置還要求設備具有相同的容量，并行 I/O 配置的地址映射從 FC00_0000 開始，一直到組合內存容量的地址，最大為FDFF_FFFF (32 MB)。

對于 4 位堆疊 I/O 配置，設備可以具有不同的容量，但必須具有相同的協議。

如果使用兩個不同大小的器件，賽靈思建議在較低地址使用 128 Mb 器件，在此模式下，

• QSPI 0 設備從 FC00_0000 開始，并達到最大值FCFF_FFFF (16 MB)。

• QSPI 1 設備從 FD00_0000 開始，最大為FDFF_FFFF（16 MB）。

如果第一個設備的大小小于 16 MB，那么兩個設備之間就會出現內存空間空洞。

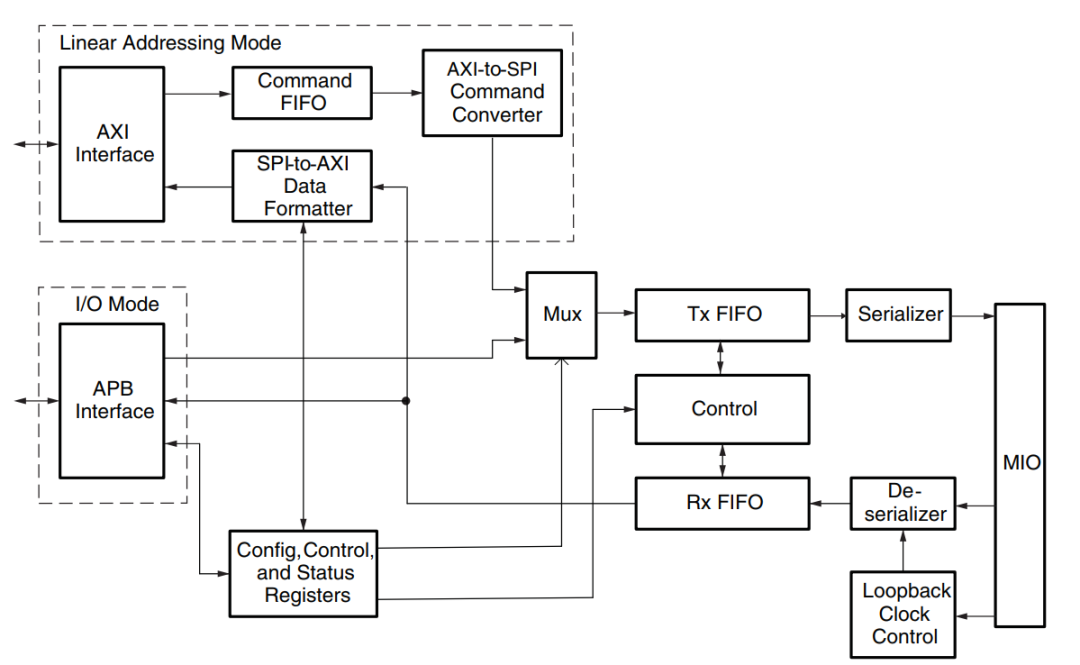

4框圖

框圖如圖所示。
