1.   基本的約束方法

為了保證成功的設計，所有路徑的時序要求必須能夠讓執行工具獲取。最普遍的三種路徑為：

輸入路徑（Input Path），使用輸入約束

寄存器到寄存器路徑（Register-to-Register Path），使用周期約束

輸出路徑（Output Path），使用輸出約束

具體的異常路徑（Path specific exceptions），使用虛假路徑、多周期路徑約束

1.1.  輸入約束Input Constraint

OFFSET IN約束限定了輸入數據和輸入時鐘邊沿的關系。

1.1.1.   系統同步輸入約束System Synchronous Input

在系統同步接口中，同一個系統時鐘既傳輸數據也獲取數據?？紤]到板子路徑延時和時鐘抖動，接口的操作頻率不能太高。

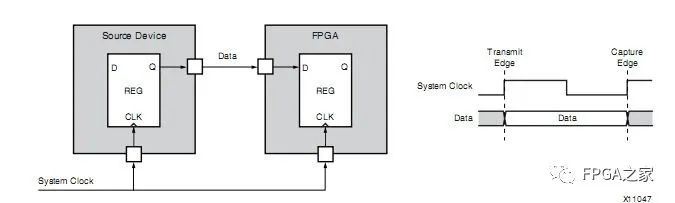

1?1簡化的系統同步輸入SDR接口電路圖

1?2SDR系統同步輸入時序

上述時序的約束可寫為：

NET "SysClk" TNM_NET = "SysClk";

TIMESPEC "TS_SysClk" = PERIOD "SysClk" 5 ns HIGH 50%;

OFFSET = IN 5 ns VALID 5 ns BEFORE "SysClk";

1.1.2.   源同步輸入約束Source Synchronous Input

在源同步接口中，時鐘是在源設備中和數據一起產生并傳輸。

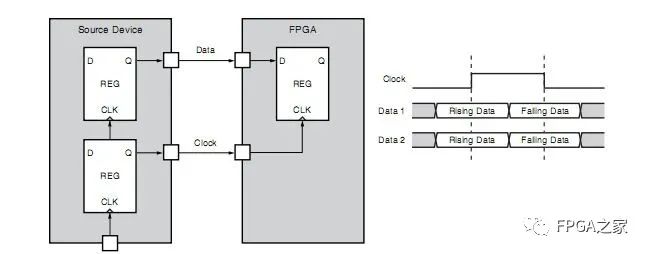

1?3簡化的源同步輸入DDR接口電路

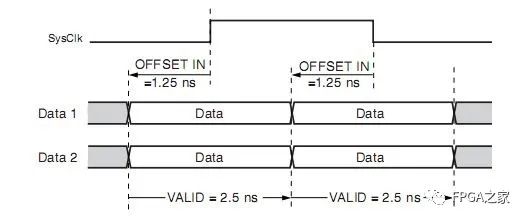

1?4DDR源同步輸入時序

上圖的時序約束可寫為：

NET "SysClk" TNM_NET = "SysClk";

TIMESPEC "TS_SysClk" = PERIOD "SysClk" 5 ns HIGH 50%;

OFFSET = IN 1.25 ns VALID 2.5 ns BEFORE "SysClk" RISING;

OFFSET = IN 1.25 ns VALID 2.5 ns BEFORE "SysClk" FALLING;

1.2.  寄存器到寄存器約束Register-to-Register Constraint

寄存器到寄存器約束往往指的是周期約束，周期約束的覆蓋范圍包括：

• 覆蓋了時鐘域的時序要求

• 覆蓋了同步數據在內部寄存器之間的傳輸

• 分析一個單獨的時鐘域內的路徑

• 分析相關時鐘域間的所有路徑

• 考慮不同時鐘域間的所有頻率、相位、不確定性差異

1.2.1.   使用DLL, DCM, PLL, and MMCM等時鐘器件自動確定同步關系

使用這一類時鐘IP Core，只需指定它們的輸入時鐘約束，器件將自動的根據用戶生成IP Core時指定的參數約束相關輸出，不需用戶手動干預。

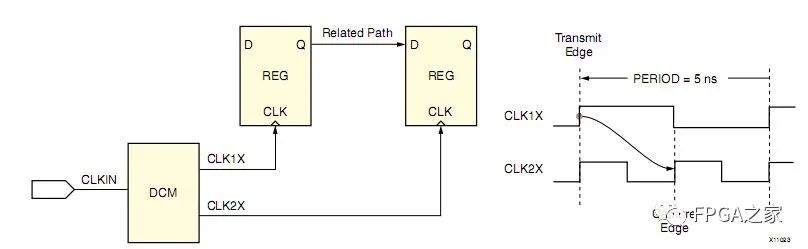

1?5輸入到DCM的時鐘約束

上圖的時序約束可寫為：

NET “ClkIn” TNM_NET = “ClkIn”;

TIMESPEC “TS_ClkIn” = PERIOD “ClkIn” 5 ns HIGH 50%;

1.2.2.   手動約束相關聯的時鐘域

在某些情況下，工具并不能自動確定同步的時鐘域之間的時鐘時序關系，這個時候需要手動約束。例如：有兩個有相位關系的時鐘從不同的引腳進入FPGA器件，這個時候需要手動約束這兩個時鐘。

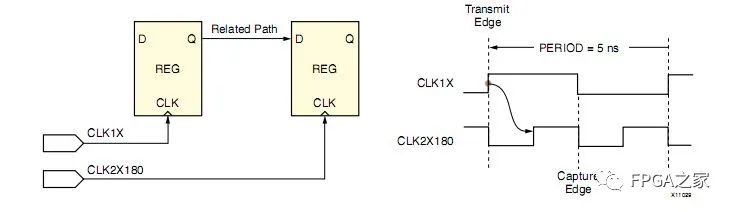

1?6通過兩個不同的外部引腳進入FPGA的相關時鐘

上圖的時序約束可寫為：

NET“Clk1X"TNM_NET=“Clk1X";

NET“Clk2X180"TNM_NET=“Clk2X180";

TIMESPEC"TS_Clk1X"=PERIOD"Clk1X 7 5ns;

TIMESPEC"TS_Clk2X180"=PERIOD"Clk2X180“TS_Clk1X/2PHAS2 +1.25ns;

1.2.3.   異步時鐘域

異步時鐘域的發送和接收時鐘不依賴于頻率或相位關系。因為時鐘是不相關的，所以不可能確定出建立時間、保持時間和時鐘的最終關系。因為這個原因，Xilinx推薦使用適當?shù)漠惒皆O(shè)計技術來保證對數據的成功獲取。Xilinx約束系統允許設計者在不需考慮源和目的時鐘頻率、相位的情況下約束數據路徑的最大延時。

異步時鐘域使用的約束方法的流程為：

• 為源寄存器定義時序組

• 為目的寄存器定義時序組

• 使用From-to和DATAPATHDELAY關鍵字定義寄存器組之間的最大延時

1.3.  輸出約束Output Constraint

輸出時序約束約束的是從內部同步元件或寄存器到器件管腳的數據。

1.3.1.   系統同步輸出約束System Synchronous Output Constraint

系統同步輸出的簡化模型如圖所示，在系統同步輸出接口中，傳輸和獲取數據是基于同一個時鐘的。

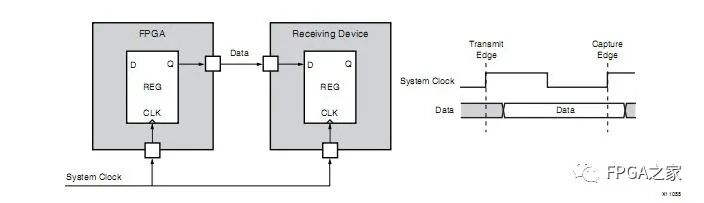

1?7系統同步輸出

其時序約束可寫為：

NET "ClkIn" TNM_NET = "ClkIn";

OFFSET = OUT 5 ns AFTER "ClkIn";

1.3.2.   源同步輸出約束Source Synchronous Output Constraint

在源同步輸出接口中，時鐘是重新產生的并且在某一FPGA時鐘的驅動下和數據一起傳輸至下游器件。

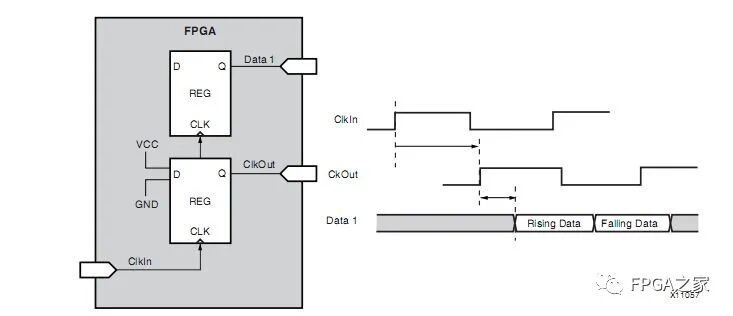

1?8源同步輸出簡化電路時序圖

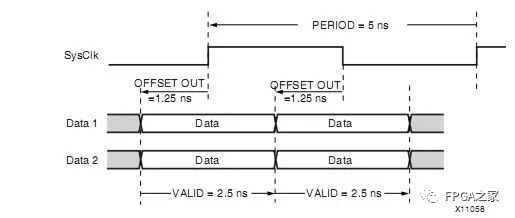

1?9源同步小例子時序圖

小例子的時序約束可寫為：

NET “ClkIn” TNM_NET = “ClkIn”;

OFFSET = OUT AFTER “ClkIn” REFERENCE_PIN “ClkOut” RISING;

OFFSET = OUT AFTER “ClkIn” REFERENCE_PIN “ClkOut” FALLING;

1.3.3.   虛假路徑約束False Path Constraint

令SRC_GRP為一組源寄存器，DST_GRP為一組目的寄存器，如果你確定SRC_GRP到DST_GRP之間的路徑不會影響時序性能，那么可以將這一組路徑約束為虛假路徑，工具在進行時序分析的時候?qū)^對這組路徑的時序分析。這種路徑最常見于不同時鐘域的寄存器數據傳輸，如下圖：

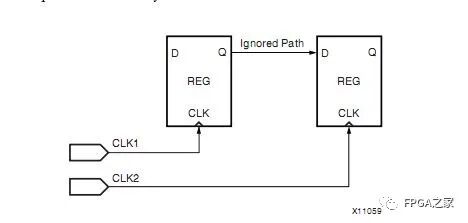

1?10虛假路徑

其約束可寫為：

NET "CLK1" TNM_NET = FFS "GRP_1";

NET "CLK2" TNM_NET = FFS "GRP_2";

TIMESPEC TS_Example = FROM "GRP_1" TO "GRP_2" TIG;

1.3.4.   多周期路徑約束Multi-Cycle Path Constraint

在多周期路徑里，令驅動時鐘的周期為PERIOD，數據可以最大n*PERIOD的時間的從源同步元件傳輸?shù)侥康耐皆@一約束降低工具的布線難度而又不會影響時序性能。這種約束通常用在有時鐘使能控制的同步元件路徑中。

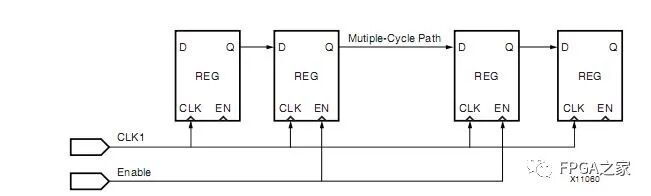

圖 1-11時鐘使能控制的寄存器路徑

必須說明的是上圖Enable信號的產生周期必須大于等于n*PERIOD，且每個Enable傳輸一個數據。假設上圖的n=2，MC_GRP為時鐘使能Enable控制的多周期同步元件組，則約束可寫為：

NET "CLK1" TNM_NET = "CLK1";

TIMESPEC "TS_CLK1" = PERIOD "CLK1" 5 ns HIGH 50%;

NET "Enable" TNM_NET = FFS "MC_GRP";

TIMESPEC TS_Example = FROM "MC_GRP" TO "MC_GRP" TS_CLK1*2;
