我從硬件庫存的墓地中復活了舊主板。這個板曾經是創業公司的MVP產品。兩年前，當初創公司還處于炒作階段，有很多投資者想要慷慨地為初創公司提供資金時，我們看到了工業物聯網領域的巨大機遇。我和其他創始人正在邁出第一步，以實現建立這家主要專注于工業物聯網應用的創業公司的想法。

我從這些制造業中注意到的一件事是他們使用標準的工業測量工具，這導致了一個相似之處，這些工具使用標準接口稱為MODBUS。從這個機會，這個硬件誕生了橋接MODBUS到Lorawan/無線數據。

在本項目中，主要目標是恢復硬件，使其能夠從Modbus傳感器采集數據，將數據保存到SDCard或內部數據緩沖區，進行數據轉換，并將數據發送到云端。

具有MODBUS協議能力的土壤傳感器正在這個項目中用于PoC(概念驗證)，因為這是我的垃圾抽屜中唯一支持MODBUS的傳感器。

主圖

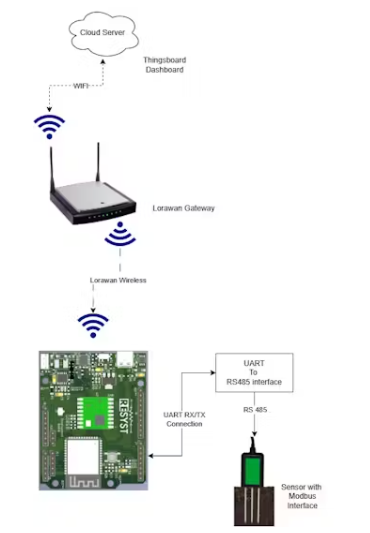

從下面的圖表中，它大致解釋了將在這個項目中實現的想法。從下到上有帶modbus RTU - RS485接口的土壤傳感器，可采集土壤質量信息。為了獲取傳感器內部的數據，主板需要借助UART到RS485板轉換器進行modbus RTU數據查詢。通過這樣的查詢命令，我們將能夠收集土壤的溫度、體積含水量(VWC)和電導率(EC)。

一旦板獲得土壤數據，主板將對實際值進行轉換，并將轉換發送到lorawan網關。為了能夠發送lorawan協議和lorawan無線電，ESP32S3將需要RFM95支持來完成這些事情。RFM95和ESP32S3之間通過SPI接口通信，在主板內部進行物理連接。

Lorawan網關將接收來自主板的數據，并將數據存儲在Lorawan本地服務器內部。在此lorawan網關中，采用RAK網關模塊作為集中器，Balena鰭板作為網關基板?；灞旧砟軌蜻\行RPi OS和Chirpstack作為lorawan服務器。從這個階段開始，我們可以查看主板/節點發送的數據。

Thingsboard需要作為儀表板，以提供傳感器數據的交互式視圖。Lorawan網關可能需要一個橋接器來執行數據傳輸?shù)絋hingsboard。在Thingsboard免費版中，不支持Chirpstack - Thingsboard集成，因此可能需要在Chirpstack - Thingsboard之間創建手動橋接。

硬件列表

要建立這個項目，需要幾個硬件：

?自定義Modbus到Lorawan板

?Lorawan網關

?UART/TTL轉RS485

?支持Modbus-RTU的土壤測量傳感器

?云服務器/ Thingsboard服務器

明確地，建立自定義Modbus - Lorawan板：

?ESP32S3

?RFM95W

?MPPT太陽能充電器

?SD卡數據接口和插槽。

硬件圖

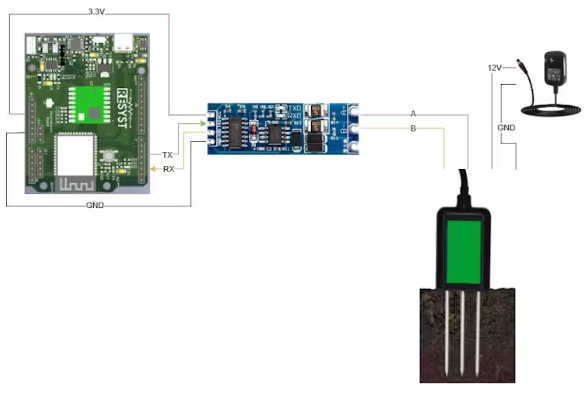

從主板到傳感器的連接圖解釋如下。主板通過USB接口供電，為主板上的各個模塊和部件供電。電壓轉換3.3V也分配到外板提供板支撐，本項目為RS485板轉換器。

通過跳線進行Uart連接，將Uart - rs485的TTL端口連接到主板。在轉換板的另一側，引腳A和B連接到傳感器引腳。為了使傳感器正常工作，本項目采用外接12V適配器，12V輸出連接到土壤傳感器的輸入電源引腳。

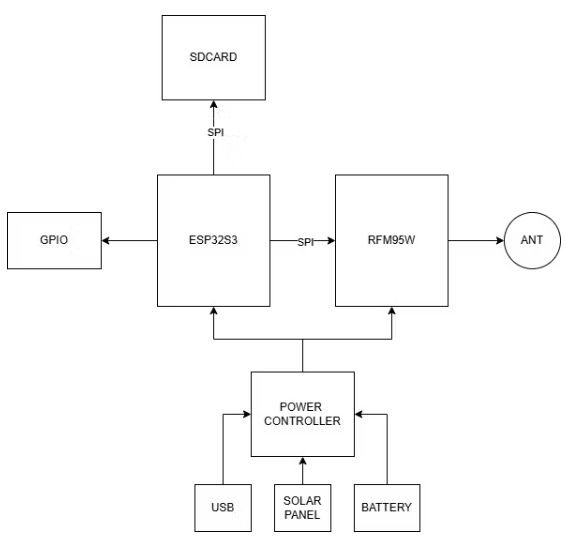

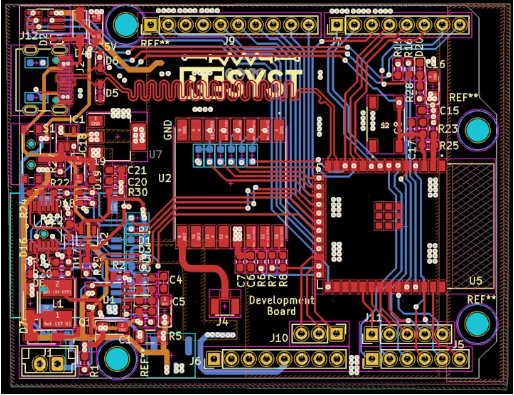

為了更好地了解主板，此圖對每個模塊的連接進行了高級概述。該板的主控板是ESP32S3，能夠提供WIFI、BLE等無線連接性能，并帶有一些外圍設備作為通信接口。

如圖所示，ESP32S3通過SPI連接，將命令/數據發送到支持模塊(RFM95)，并通過SPI接口將數據文件讀/寫到SDcard。ESP32S3還保留了其他GPIO，可作其他用途。

電源控制器為單板上的所有模塊供電。有三種電源可以切換，它們是USB，太陽能電池板和電池。

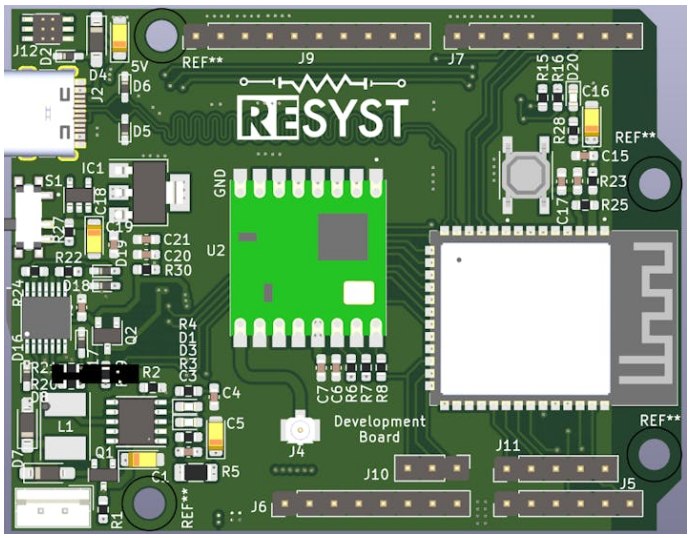

主板概述

硬件測試

由于該板長期處于休眠狀態，因此可能需要進行功能檢查以確保該板正常運行。一些功能性檢查包括：

?Lorawan連接測試

?SD卡數據Wr/R測試

?Modbus查詢測試

有關此檢查的更多細節請參見視頻/錄音。

固件圖與實現

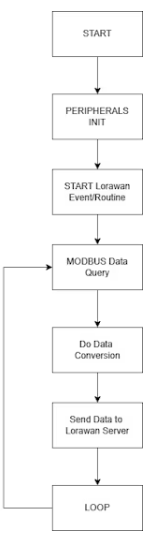

下面的圖表描述了正確完成這項工作的主要流程圖。經過幾次試驗，由于庫問題，需要通過排除SD卡的寫入和讀取命令來更新此圖，其中expressif - Arduino VSPI沒有按預期工作，導致錯誤行為。

首先初始化外設，然后啟動lorawan例程/事件。這個lorawan調度時間是每60秒一次，所以lorawan網關每分鐘都會收到最新的數據。一旦啟動，lorawan固件將自動處理每個事件和調度。

lorawan初始化后開始Modbus數據查詢。單板以Modbus數據格式發送Modbus RTU命令。有關modbus RTU的更多細節，我們可以遵循此信息。

來自modbus的RTU代碼，基于modbus的數據協議

Modbus地址：0x01

功能碼：0x03

起始地址：0x0000

請求的數據長度：0x000A

CDC: 0xC5CD

一旦modbus從/目標發送反饋，固件將modbus值轉換為實際值，并將其復制到lorawan數據負載中。

由于需要執行多個測試，因此在此項目上開發了多個固件。主要實現是ESP32S3_RFM_Firmware，涵蓋了從獲取土壤傳感器數據到將數據發送到云的所有過程。

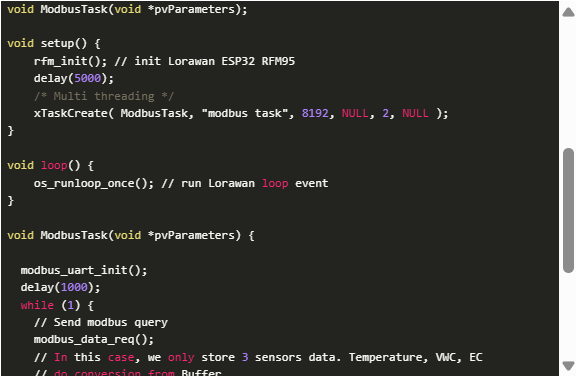

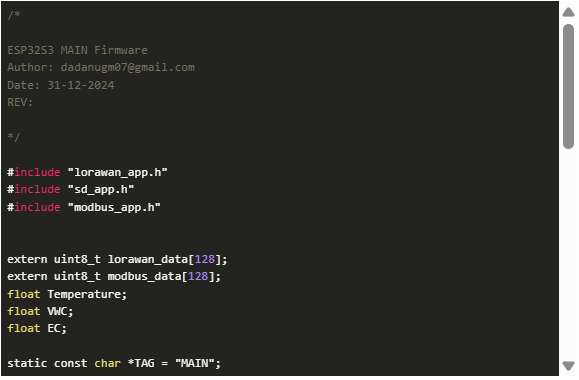

下面的代碼是程序運行的主要流程，這個代碼是基于上面的固件圖編寫的。從外設初始化開始，讀取數據總線，發送測量數據。我們可能注意到modbus數據查詢和lorawan事件是如何共存的。lorawan棧/事件需要與其他棧中的modbus數據查詢分離，這種方法可以防止由于lorawan事件和優先級導致主棧溢出。

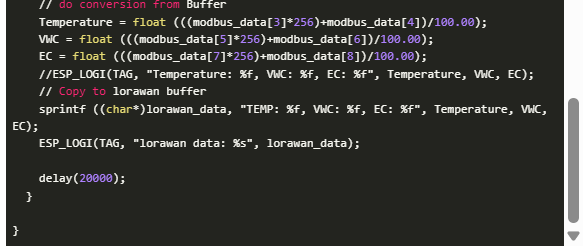

從代碼中還執行了數據modbus轉換到其實際值，并將其存儲在lorawan有效負載中。modbus查詢每20秒觸發一次，但數據每1分鐘傳輸一次，這意味著平臺和lorawan服務器將接收到最新/最大的數據。

Lorawan到Thingsboard橋

Lorawan - Thingsboard橋是為了克服Thingsboard免費版本的限制而制作的。集成Thingsboard的chirpstack lorawan服務器只提供高級版本，這意味著我們需要節省一些預算來購買許可證。

在這個項目中，通過利用MQTT協議的優勢，我們可以輕松地交換數據，從而手動處理簡單的橋接。由于該橋只覆蓋了少量節點，大量節點的約束條件仍然未知。

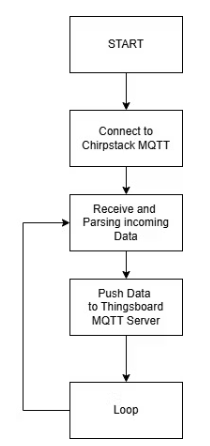

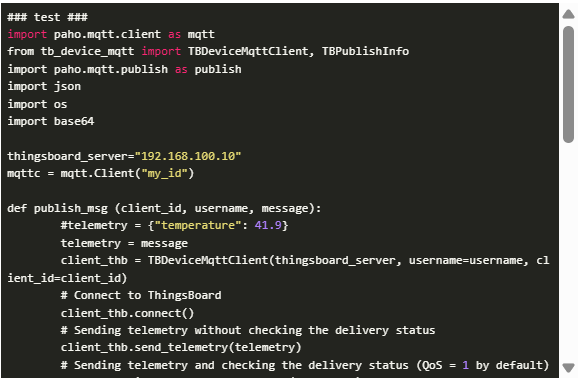

橋牌的代碼實現如下面的代碼所示，它是按照上面的圖表創建的。此代碼在網關內注冊為服務，因此每次網關上電時，網橋?qū)⒆詣舆\行。

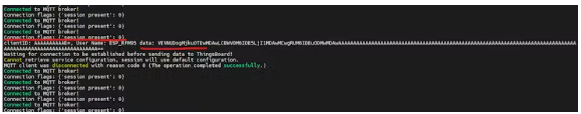

網橋?qū)崿F(xiàn)的結果如下圖所示，網橋能夠?qū)?shù)據從Chirpstack網關網橋傳輸?shù)絋hingsboard

結果

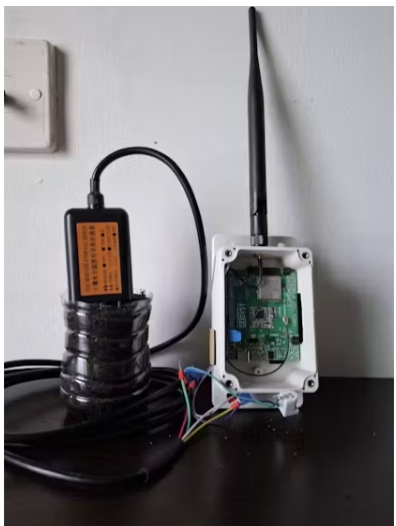

硬件組裝

給電路板一個合適的外殼，設備就可以測試了。

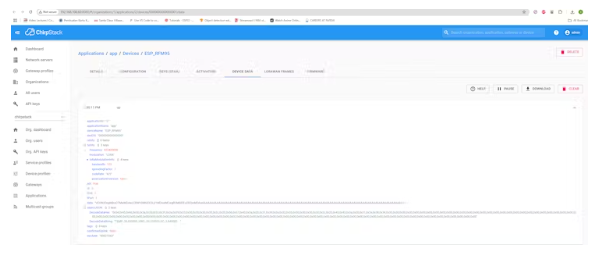

Chirpstack Lorawan服務器

Thingsboard儀表板
