在這個項目中，我們將探索如何將計算機視覺與機械臂控制相結合。我們將建立一個系統，使用深度相機來檢測彩色塊和曲線，然后處理這些數據來指導AgileX PIPER機械臂完成精確的操作任務。對于任何對基于視覺的機器人感興趣的人來說，這是一個很好的起點!

你會學到什么

?使用OpenCV進行色塊和曲線檢測

?基于深度相機數據的三維坐標提取

?點云處理與曲線擬合和插值

?將計算機視覺與ROS和機械臂控制相結合

?路徑規劃和末端執行器軌跡控制

硬件需求

?Orbbec Petrel(對齊深度+ RGB圖像：640x 400@30fps)

?英特爾RealSense D435(可選-對齊深度+ RGB圖像：640x 480@30fps)

?AgileX PIPER機械臂

軟件需求

1. PCL點云庫

使用on_nurbs選項編譯并安裝PCL。請參考Linux編譯的官方PCL文檔：

2. PIPER機械手驅動程序

3. PIPER ROS控制

開始

步驟1：啟動深度相機

啟動攝像頭驅動程序(以O(shè)rbbec Petrel為例)：

步驟2：色塊檢測

啟動顏色檢測節點：

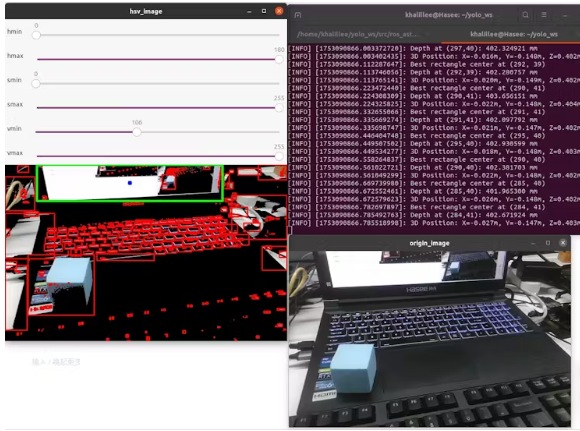

將出現兩個窗口：

?hsv_image：調整HSV滑塊以微調顏色檢測

?origin_image：單擊目標顏色以自動提取它們

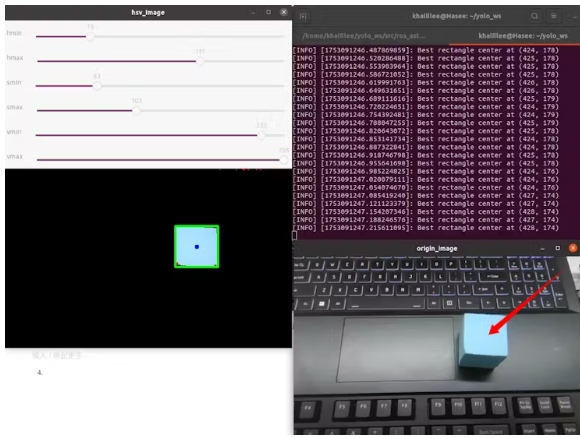

點擊你的目標顏色在origin_image窗口自動搜索并提取它：

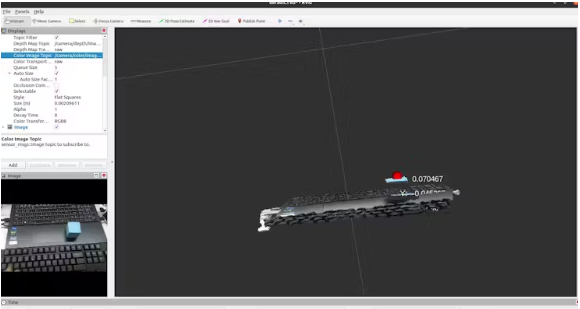

檢測到的塊的三維坐標將在RViz中可視化：

步驟3：曲線檢測和軌跡規劃

啟動曲線檢測節點：

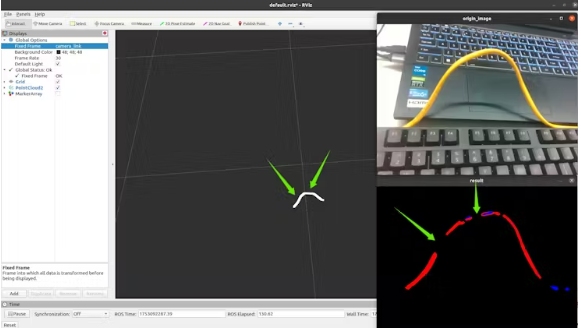

啟動曲線檢測：

系統通過使用曲線擬合和插值來自動處理曲線中反射引起的間隙，以創建光滑、連續的軌跡。

步驟4：安裝機械臂

查找并激活CAN總線連接：

啟動PIPER控制節點：

步驟5：配置逆運動學

設置匹諾曹IK計算(參見匹諾曹README的詳細信息)：

步驟6：設置主位置

定義機械手的起始位置：

步驟7：想象道路

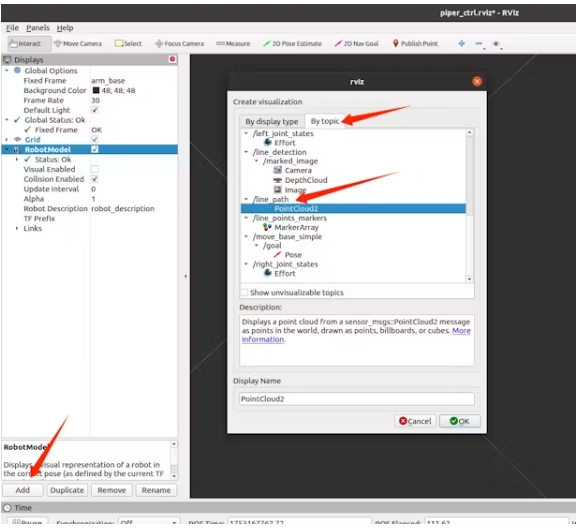

添加RViz插件來可視化/line_path主題：

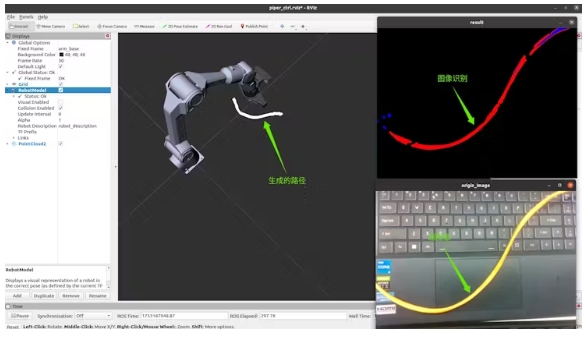

現在你應該看到生成的末端執行器軌跡：

步驟8：執行軌跡

運行路徑執行腳本：

該腳本支持三個鍵盤命令：

?r：記錄當前幀的點云，從camera_color_frame_optical坐標變換到arm_base坐標，生成控制路徑

?s：每按一次鍵，從路徑向機械手發送一個點

?p：連續發布到操縱器的整個路徑

按r確認并生成軌跡/ transforme_cloud：

按s或p啟動機械手沿軌跡運動!

下一個步驟

這個項目展示了視覺引導操作的基本原理。您可以將其擴展為：

?添加多目標跟蹤

?實現抓取規劃算法

?結合力反饋控制

?擴展到不同的機器人平臺
