雖然AI引擎是軟件可編程的，但為了在改善AI引擎的延遲和吞吐量方面獲得最佳結果，了解實際硬件上發生的事情非常重要。如果你是一個FPGA設計者，你會發現很多并行的FPGA編碼。

讓我們試著把圖表的不同部分分開，一步一步地理解硬件上發生了什么，以及我們?nèi)绾胃倪M它。

在本教程中，我們?nèi)匀皇褂脕碜员窘坛碳铀傧到y(tǒng)的相同ai引擎應用程序。

我們試圖理解本教程中的代碼，在本教程中模擬運行它，并試圖估計本教程中圖形的延遲。

注意：本教程是使用2025.1創建的。工具流程在其他版本的工具中可能會有所不同。

輸入PLIO輸入存儲器

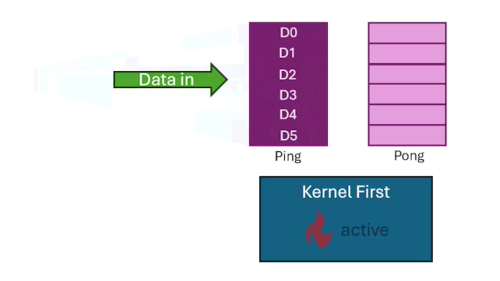

正如我們在本教程中看到的，內核首先處理來自輸入緩沖區的數據。當在AI引擎上使用緩沖區時，內核在開始之前等待緩沖區被圖中的數據集填滿。

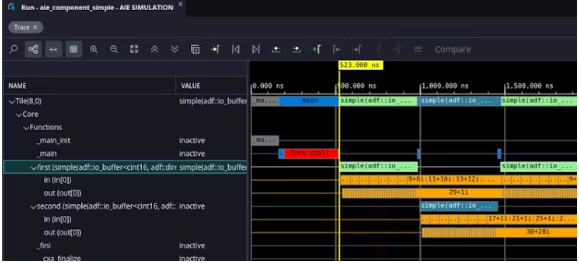

在啟用了Traces的情況下運行AI Engine仿真時，我們可以看到內核的第一次迭代是在523ns之后開始的。這意味著在大約523 ns后，ping緩沖區被32個樣本填滿。

輸入緩沖區滿之前的延遲取決于兩個因素：

PL輸入PLIO的速度

輸入緩沖區的大小。填充緩沖區所需的數據越少，內核啟動速度就越快。然而，這只是減少了初始延遲，并將增加圖的總體延遲。因為如果您正在處理較小的數據集，則需要更頻繁地切換上下文。因此，您將增加獲取緩沖區鎖的延遲，如果您的內核是管道的，您將獲得更多的實例，您必須填充管道。所以一般來說，為了提高圖的吞吐量，你需要增加緩沖區的大小。

在前一篇文章中，我們已經看到兩個輸出樣本之間的時間戳間隔為6.4 ns，對應于156.25 MHz的頻率，這是我們平臺的默認PL頻率。

這意味著AI引擎模擬器假設我們的PL輸入和接收來自AI引擎的數據運行在156.25 MHz。

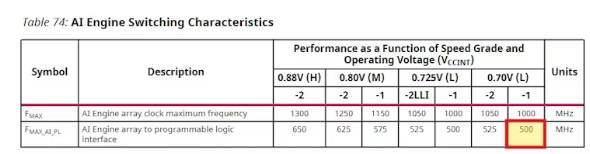

然而，查看AMD Versal AI Edge設備(DS958)的數據表，我們可以看到AI引擎到PL接口可以在-1L速度級設備(如TE0950板上的設備)上以高達500 MHz的頻率運行。

我們可以通過在project.h中聲明輸入PLIO時添加頻率作為參數來告訴AI Engine編譯器我們打算以500mhz的頻率運行PLIO

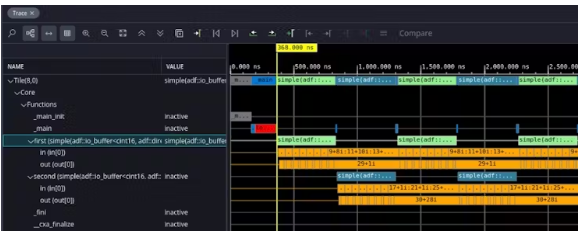

在進行更改并運行AI Engine模擬器并啟用trace后，我們可以看到內核的第一次調用現在發生在368ns之后

有一種方法可以改善這種延遲。

我們現在的樣本到達了AIE-ML的邊界，頻率為500MHz。AI引擎的速度等級為-1L，運行頻率為1000ghz。

目前，我們在500MHz的頻率下以32位的數據包發送PL數據。在AIE-ML陣列內部，流是32位的，頻率為1000MHz。這意味著通過時鐘域交叉，我們只使用了AIE-ML流所能支持的發送帶寬的一半。

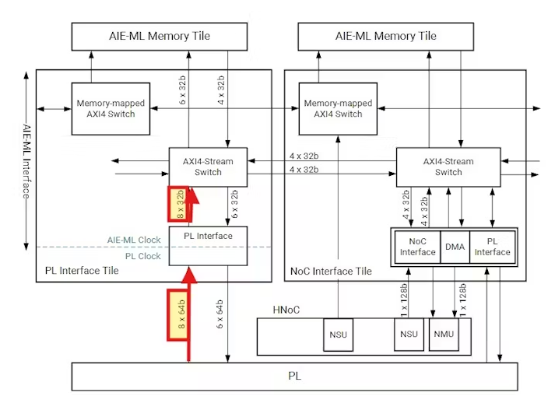

為了優化這一點，AIE-ML的本機PL接口實際上是64位的。這樣，您可以從PL到AI引擎接口(64位，500MHz)和從AI引擎接口到AI - ml陣列獲得相同的帶寬。

PLIO接口的大小也在圖.h中的PLIO聲明中定義。我們可以把它改成plio_64_bits

我們還必須將模擬文件更改為每行有2個樣本(即4個數字，每2個復雜整數16樣本)。我已將文件input_64.txt附加到該頁。

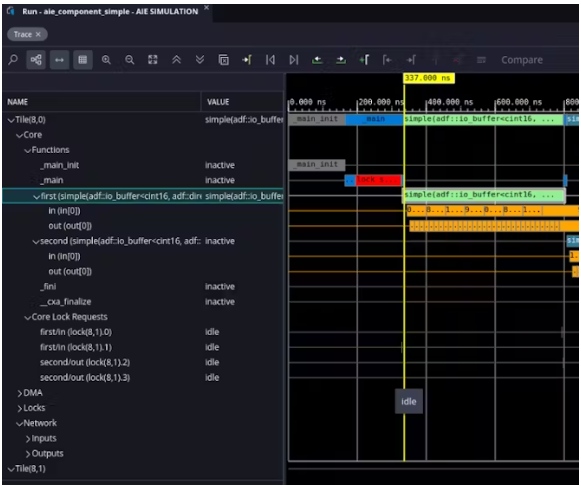

在進行更改并運行AI引擎模擬器并啟用trace后，我們可以看到內核的第一次調用現在發生在337ns之后

這基本上非常接近我們在不減少輸入緩沖區大小(或使用流)的情況下所能獲得的最佳“初始”延遲。

注意：這并不是填充緩沖區的真正延遲。這還包括初始化數組的一些延遲(如跟蹤中灰色的_main_init行所示)。因此，如果ai - ml數組已經初始化并等待數據，那么從第一個示例進入到內核啟動的延遲將會低得多

然后，一旦內核開始從ping緩沖區讀取數據并將其寫入其輸出緩沖區，輸入pong緩沖區就會并行填充，為下一次內核調用做好準備。從圖形層面來看，我們無法在輸入端做出更多改進

我們可以減少內核處理數據所花費的時間，但這是我們將在下一個教程中看到的。

內核并行化

在之前的教程中，我們已經看到內核第一和內核第二運行在同一個磁貼上，一個接一個，并在同一個緩沖區上工作，即內核第一和內核第二之間沒有雙緩沖區。

如果您不需要更快地處理數據，這是一個很好的資源節省(和省電)。在這個場景中，內核第二等待內核第一完成獲取輸入數據的處理。對于第一次迭代，如果內核在相同的tile上工作，這將是相同的情況。但是，當內核第二運行時，即使從pong輸入緩沖區中有數據可用，內核第一也不會運行。

在這個場景中，我們可以看到第一次圖迭代(內核第二次調用的結束)在大約1,270 ns后結束。

第四次(我們模擬的最后一次迭代)在4123秒后結束

如果您希望獲得高吞吐量，您可能希望內核在不同的ai - ml上運行。我們已經看到，運行時屬性決定了內核是否合并到同一個tile中。因此，如果我們想要最大的吞吐量我們可以說我們的內核將需要所有可用的處理時間通過將運行時設置為1(最大值)

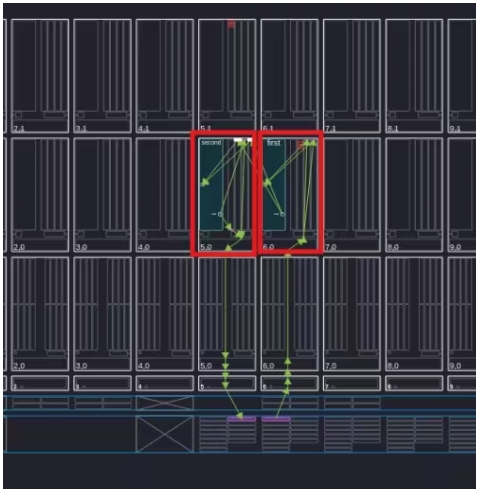

我們可以在數組報告中看到，兩個內核現在在兩個不同的塊上實現

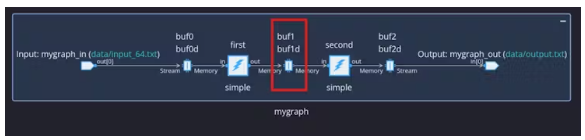

從圖表報告中我們可以看到，在兩個內核之間實現了雙緩沖區，這意味著內核將能夠并行運行。

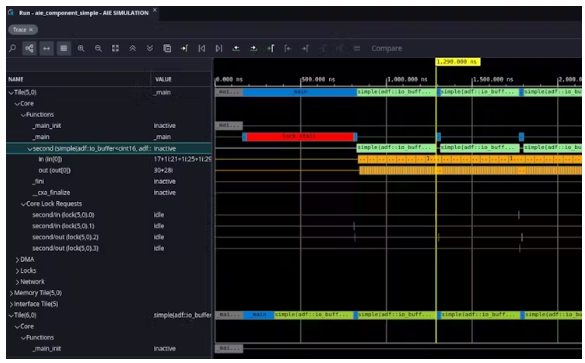

在運行AI引擎模擬器并啟用trace后，我們現在可以看到兩個內核并行運行。我們可以看到，第二次調用kernel first和第一次調用kernel second是同時發生的。

當查看內核秒第一次調用結束的時間時，它發生在1,290ns之后。所以比內核共用一個瓦片時稍微多一點。這可以用以下事實來解釋：每個內核都必須管理用于通信的雙緩沖區的鎖。

對于圖的第一次執行，預計會看到類似的時間，因為即使內核從不同的塊運行，因此不共享該塊的處理時間，內核第二仍然需要等待內核第一完成其第一次執行，然后才能通過ping緩沖區獲得可用的輸入數據。

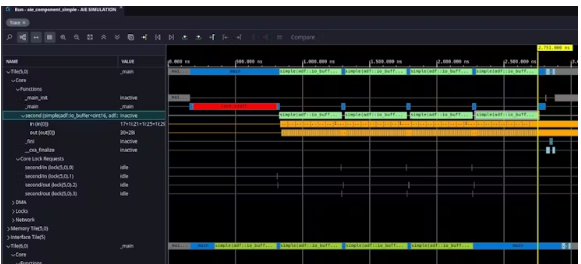

但是，如果我們看一下內核的第四次迭代，它發生在2751 ns之后，因此我們可以看到延遲和吞吐量的巨大改進。

這個數字很容易解釋。第4個內核第2次調用的結束速度快了1372ns (4,123 ns - 2,751 ns)。我們可以看到，內核的3次迭代是并行進行的，每次內核迭代大約需要460 ns來完成。

輸出存儲器到輸出PLIO

輸出PLIO上的延遲與我們在輸出上看到的情況類似。當檢查輸出文本文件(output.txt)時，我們可以看到以下第一行：

我們可以看到第一個樣本發生在1344 ns之后。我們已經可以看到系統延遲的改善，如果您還記得在更改之前的教程中，第一個輸入樣本在1,5104 ns之后到達。

我們還可以看到，以下連續的采樣發生在6.4ns之后，提醒我們輸入的156.25 MHz頻率。

我們可以在project.h中對輸出PLIO進行與輸入PLIO相同的設置：將頻率更改為500MHz并將數據寬度更改為64位。

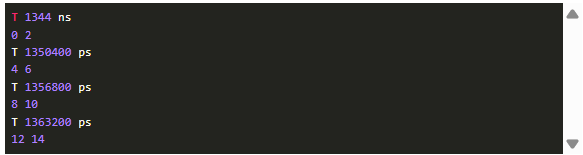

在構建圖形并運行AI Engine模擬器后，我們可以看到以下第一行輸出文本文件(output.txt)：

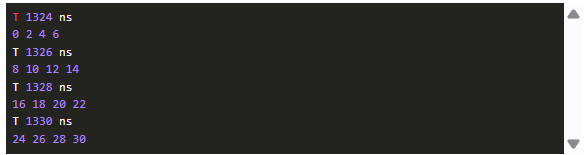

我們可以看到，我們稍微改善了第一個樣本的延遲，但最重要的是，連續的樣本現在只有2ns的間隔，我們每次接收2個樣本，大大提高了系統的吞吐量。

總結

在本教程中，我們已經看到了如何修改圖形文件，以實現更低的延遲和更高的吞吐量在我們的AI引擎應用程序。我們?nèi)匀豢梢詫?nèi)核代碼進行改進，通過向量化來提高系統的吞吐量和延遲。這是我們將在下一個教程中看到的內容。
