Tcl——ToolCommand Language，誕生于80年代的加州大學伯克利分校，作為一種簡單高效可移植性好的腳本語言，一種基于字符串的命令語言，目前已經廣泛應用在幾乎所有的EDA工具中。

Xilinx公司從ISE工具的后期開始，在工具中引入了對tcl語言的支持。在目前廣泛使用的設計工具Vivado中，更是集成了tcl解釋器，實現了對tcl很好的支持，同時也大大提高了編譯及布局布線效率。

Vivado支持工程模式（ProjectBased Mode）和非工程模式（NoneProject Mode）兩種，且都能通過Tcl腳本批處理運行。工程模式主要是在Vivado圖形化界面IDE中運行和調試，Vivado工具可自動管理設計流程和設計數據，各種數據都比較直觀。非工程模式是一直內存編譯流程，所有步驟都需要開發者手動編輯腳本，命令和參數，這樣的模式開發者對設計流程有完全的掌控力。

目前，更多的人使用的是工程模式，今天我們就基于工程模式介紹幾個Tcl命令的使用方法。

讀取trace length

在硬件設計，尤其是高速接口設計（ddr等接口）中，硬件工程師需要充分考慮線長，除了外部走線之外，芯片管腳到內部的線長也需要考慮。

fpga工程師可以在vivado的Tcl Console中執行tcl命令，生成對應器件的trace length文件提供給硬件工程師。

具體命令如下：

link_design -part

write_csv

第一個命令為鏈接具體的芯片型號，第二個命令為導出tracelength的csv文件。

7系列和Ultrascale/Ultrascale+的型號指定有細微區別，具體如下：

link_design -part xc7k160tfbg676

link_design -part xcku040-sfva784-1-c

提高編譯效率

不管是綜合（Synthesis）還是實現（Implementation）階段，Vivado都支持多線程編譯。默認情況下，Windows/Linux操作系統，綜合階段的線程數均為2。而在實現階段，Windows系統的默認線程數為2，Linux操作系統的默認線程數為8。這就是很多時候，使用Linux系統比Windows系統的編譯效率高的原因之一。

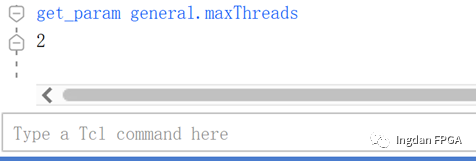

我們可以通過get_param命令進行目前使用線程數的確認，具體命令見下圖藍色部分。

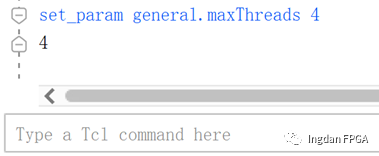

我們可以通過set_param命令設定期望的線程數，具體命令見下圖藍色部分。

筆者在Windows系統中嘗試，實現部分的運行時間有一定縮短。

幫助處理不方便處理的部分

有時使用Xilinx自帶的IP，只有網表文件，無法修改IP內部的代碼。在實現（Implementation）過程中，發現某資源占用過多，導致無法通過，我們可以考慮使用tcl命令，remove多余的資源。

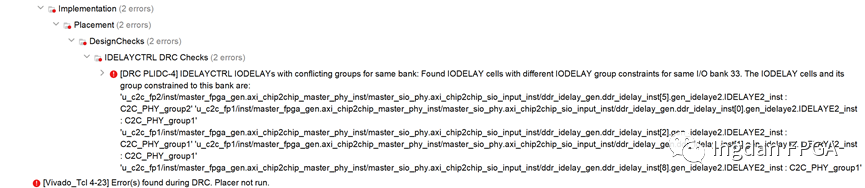

下面的例子中，例化了兩個axi_chip2chip的IP，這個IP中使用了idelayctrl。例化兩個IP的時，bank33/35中既有axi_c2c_1的IO，也有axi_c2c_2的IO，一個clock region中只有一個idelayctrl的資源，這就導致了IDELAYCTRL_GROUP的沖突。Vivado實現以后會報如下錯誤：

因?yàn)槲覀儫o(wú)法在代碼中修改idelayctrl的內容，所以我們只能通過Project Setting中添加鉤子腳本（HookScript）的方式，將其中一個idelayctrl刪除。

具體的方法如下：

1. 先將xdc中的idelayctrl等內容刪除。

2. 然后編輯好一個Tcl腳本，腳本文件內部命令如下：

###========================================###

remove_cell u_c2c_fp1/inst/master_fpga_gen.axi_chip2chip_master_phy_inst/master_sio_phy.axi_chip2chip_sio_input_inst/idelayctrl_gen.IDELAYCTRL_inst

set_logic_one [get_pinsu_c2c_fp1/inst/master_fpga_gen.axi_chip2chip_master_phy_inst/axi_chip2chip_phy_init_inst/channel_up]

###=======================================###

remove_cell命令是將對應的一個idelayctrl刪除。

set_logic_one是為了保證idelayctrl的輸出有效。

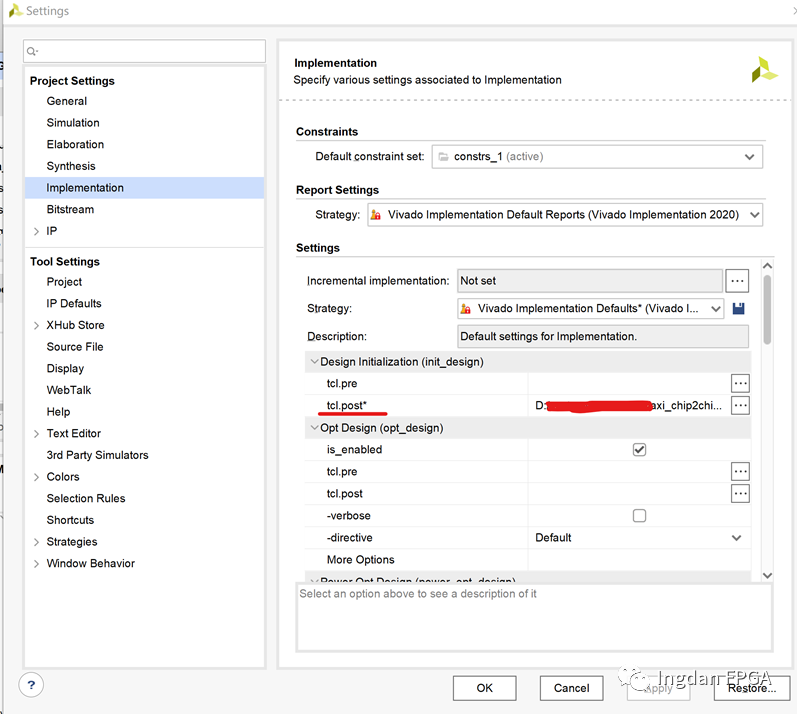

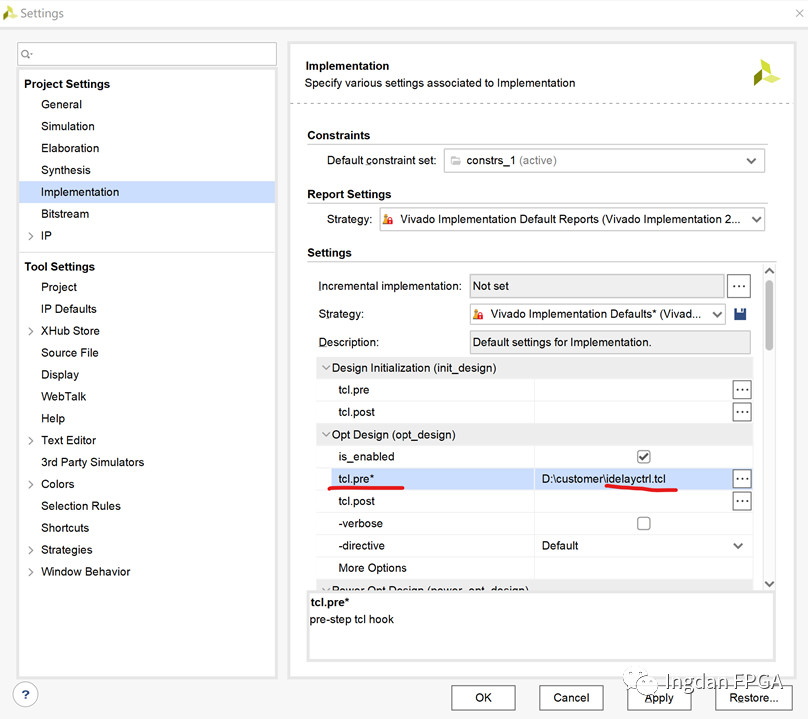

3. 最后將上面的Tcl腳本在init_design的tcl.post或opt_design的tcl.pre中指定，使之有效（如下圖所示）。

在Vivado的圖形界面中，綜合（Synthesis）和實現（Implementation）階段的每個子步驟都可以添加Tcl腳本。

其中tcl.pre表示在子階段之前需要執行的Tcl腳本，tcl.post表示在子階段之后需要執行的Tcl腳本。

通過上面的內容，我們可以看到如果我們?cè)诠ぷ髦惺褂?span style="font-family:Arial,sans-serif;">Tcl命令/腳本，可以實現工程模式設計中，圖形化界面不方便實現的功能。本文對Tcl部分做一些拋磚引玉的簡介，希望大家能靈活使用Tcl功能來加速工程實現。
