在第一篇文章中，我們從頭開始構建了一個干凈的、完全可控的Zephyr RTOS開發環境?，F(xiàn)在是時候用更先進的微控制器來測試它的功率了。

在本指南中，我們將使用我們的新環境來構建并將“Hello World”項目flash到功能強大的ESP32-S3 (N16R8)開發板上。這是一個龐然大物，具有雙核處理器，Wi-Fi，藍牙5 (LE)， 16MB的大閃存和8MB的PSRAM。

為了做到這一點，我們將使用一個最小的、生產就緒的模板，該模板預先配置為Visual Studio Code中的無縫體驗。

1. 你需要什么

在我們開始之前，請確保一切都準備好了。硬件很簡單，如果您按照我們的第一個指南進行操作，軟件應該已經配置好了。

硬件:

?ESP32-S3開發板(本指南使用的是帶有N16R8芯片的通用板)。

?一根USB Type-C線(確保它是數據線，而不僅僅是充電線!)

軟件:

?一個完整配置的Zephyr RTOS環境(Python, Git, West， SDK等)。

?Visual Studio Code與推薦的擴展(包括C/ c++， CMake工具，和任務管理器)。

剛開始?如果你還沒有準備好你的開發環境，請先按照我的詳細指南：Manual Zephyr RTOS Installation on Windows。此項目模板假定您的環境已經準備就緒。

2. 快速入門：從零到“Hello World”

重要：確保您的Zephyr環境已激活!zephyr-env運行。CMD -你的終端應該在提示符下顯示(.venv)。

2.1. 獲取項目模板

將存儲庫克隆到本地機器并在Visual Studio Code中打開它：

2.2. 連接硬件

連接ESP32-S3非常簡單。將USB-C電纜插入主板的USB-to-UART端口(通常標有“UART”或“COM”)，并將另一端連接到您的計算機。

2.3. 構建項目

我們將使用VS Code任務來簡化工作流。你有兩個選擇：

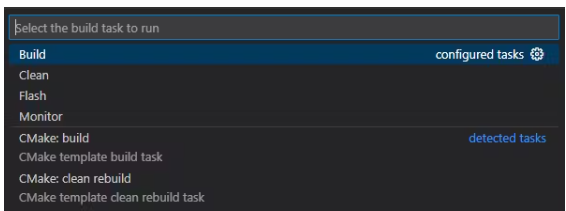

選項A：命令面板

?按Ctrl+Shift+B或進入“Terminal→Run Task…”

?從下拉菜單中選擇Build

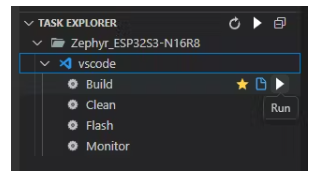

選項B：任務瀏覽器(推薦)

?打開任務資源管理器面板(側欄)

?單擊Build任務旁邊的播放按鈕

等待構建完成。您應該在終端中看到構建成功。

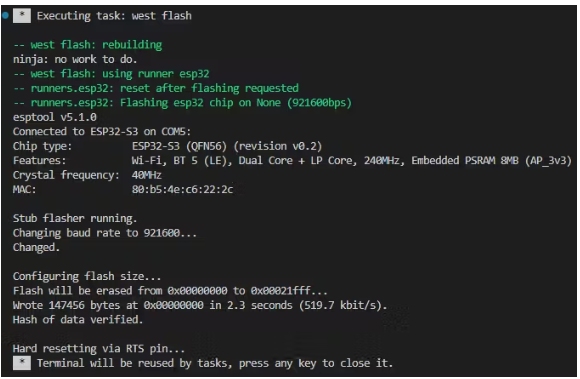

2.4. 閃光板

使用相同的方法(Command Palette或task Explorer)運行Flash任務。單板應自動檢測并閃現。

2.5. 監控輸出

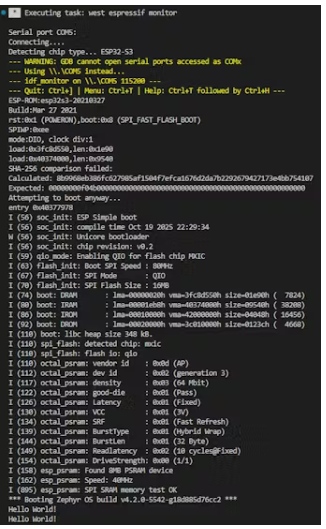

現在，運行Monitor任務。一個串行監視器將在VS Code終端中打開。

2.6. 慶祝!

您應該看到消息Hello World!每一秒都在打印。您剛剛在ESP32-S3上運行了第一個Zephyr應用程序!

3. 引擎蓋下：是什么讓這個模板聰明

這個模板不僅僅是打印文本;正確配置ESP32-S3的復雜硬件，實現高性能。

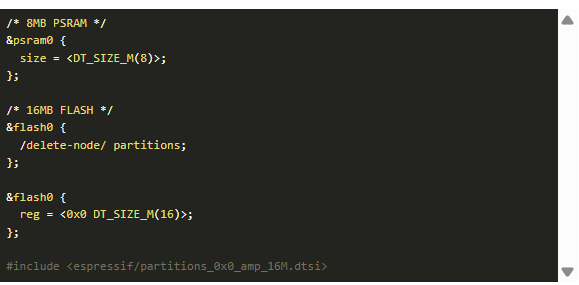

3.1. 硬件配置(' esp32s3_devkit .overlay ')

覆蓋文件是硬件設置的核心，它告訴Zephyr如何處理這塊板上巨大的16MB閃存和8MB PSRAM。

主要特點:

?PSRAM Enabled：顯式將PSRAM大小設置為8MB。

?Flash Size Defined：配置Flash的最大容量為16MB。

?分區表：包括一個標準的16MB分區布局，這對于ESP-IDF引導加載程序和固件存儲是必不可少的。

比命令行代碼段更聰明的方法

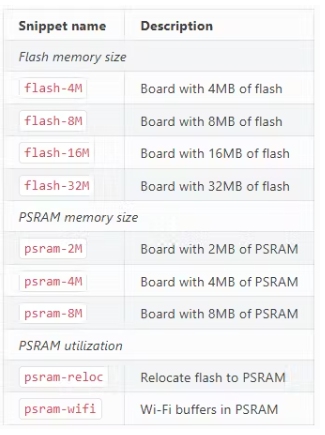

ESP32板的世界是多樣化的，有幾十種Flash和PSRAM尺寸的組合。為了管理這種復雜性，Zephyr提供了一個名為Snippets的強大功能。

代碼片段是模塊化的配置文件，您可以在構建時使用-S標志應用它。例如，標準的Zephyr配置電路板的方法是運行這樣的命令：

雖然這個系統非常靈活，但它要求您將這些標志添加到每個構建命令中。此模板通過將我們的16MB閃存和8MB PSRAM板的配置直接嵌入到。覆蓋文件。這使得構建過程更加清晰，并且VS Code構建任務可以完美地開箱即用。

為您的板調整模板

如果你的主板有不同的Flash/PSRAM配置(例如，8MB Flash和2MB PSRAM)，你可以很容易地切換到使用片段。方法如下:

1.清除覆蓋文件：打開esp32s3_devkitc. exe文件。覆蓋文件并刪除其所有內容。

2. 在VS Code中激活代碼片段：打開.vscode/tasks。json文件。在Build任務中，你會發現這些被注釋掉的行：

3. 取消注釋和配置：取消注釋這些行并更改值以匹配您的硬件(例如，“flash-8M”，“psram-2M”)。

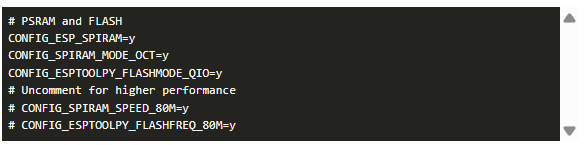

3.2. 項目配置(Project .conf)

該文件對內核和驅動程序進行微調，以獲得最佳性能。

CONFIG_SPIRAM_MODE_OCT=y：開啟PSRAM的八進制SPI模式。它使用8條數據線來快速訪問外部存儲器。

?CONFIG_ESPTOOLPY_FLASHMODE_QIO=y：啟用主flash的Quad I/O模式。它使用4條數據線來加速代碼執行。

?80MHz可選模式：默認為40MHz。為了獲得最佳性能，您可以取消注釋最后兩行，以80MHz的速度運行PSRAM和Flash。

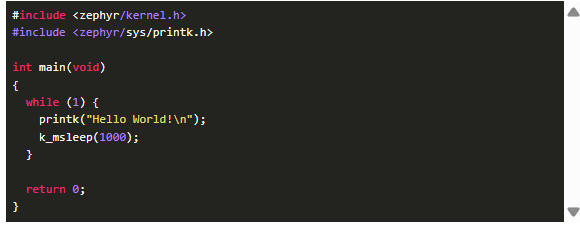

3.3. 應用程式碼(src/main.c)

代碼本身是為Zephyr量身定制的經典“Hello World”。

它沒有切換引腳，而是使用printk()將格式化的字符串發送到串行控制臺，這是調試的基本工具。

3.4. VS Code工作流

任務。json：定義Build、Flash、Monitor和Clean腳本。構建任務是精心制作的，明確指向正確的板目標(esp32s3_devkitc/esp32s3/procpu)和我們的自定義覆蓋文件，確保每次都有完美的構建。

c_cpp_properties。json：該文件配置智能感知。重要：必須至少運行一次Build任務才能使代碼完成工作完美，因?yàn)樗蕾囉赾ompile_commands。在構建期間生成的Json文件。

4. 常見問題處理

“west: command not found”

?原因：Zephyr環境沒有被激活。

?解決方案：運行zephyr-env。cmd腳本(Windows)或源環境文件。您的提示符應該顯示(.venv)。

“閃爍失敗，出現‘串行異常’或‘連接失敗’”

?原因：單板未進入引導加載模式或USB線纜故障。

?解決方案:

1. 確保您使用的是具有數據功能的USB電纜。

2. 手動進入引導模式：長按BOOT，按下RESET，然后釋放BOOT。重新運行Flash任務。

“串行監視器中出現亂碼或無輸出”

?原因：波特率不匹配或連接不良。

?解決方法：VS Code Monitor任務自動處理波特率(115200)。按下單板上的RESET按鈕。如果失敗，請重新檢查USB電纜和連接。

5. 結論

恭喜你!您已經在功能強大的ESP32-S3上成功構建、刷新和監視了第一個Zephyr項目。

這個模板提供了一個堅如磐石的基礎，處理棘手的內存配置，這樣您就可以專注于編寫應用程序代碼。集成的VS Code工作流使整個開發過程快速、高效和愉快。
