這是我的個人項目，我自己編寫了一些街機游戲。代碼完全是從頭編寫的，并且是可修改的。

我一直想設計一個游戲機，因?yàn)槲乙恢敝杂?a href="/tags/游戲機" target="_blank">游戲機是如何將硬件、軟件和圖像融合在一起的。因?yàn)槲矣幸粋€基于ESP32的LORA(遠程)開發板，我想使用它。整個電路在5V電壓下工作。控制臺只使用一個按鈕，可以執行多個任務。固件是可升級的，但對于我的初始項目，我添加了三個很酷的游戲，既有趣又易于編碼!

項目簡介

動機很簡單：

?這是一個簡單的游戲控制臺，運行在ESP32上，內置0.96英寸OLED顯示屏。

?游戲、導航和游戲都是由一個按鈕完成的。

?ESP32模塊上的內置顯示器充當屏幕。

?led在各種動畫中亮起，顯示開始/贏/輸?shù)取?

?蜂鳴器以不同的頻率發出不同的聲音。

?易于定制和固件升級。

主要游戲：

?Hamba Match：在這個游戲中，一個圖像在屏幕上不斷移動，要想獲勝，你需要在正確的時間按下按鈕，將圖像嵌入到它的輪廓中。

?Hamba Run：我嘗試在Chrome上重現你玩的恐龍游戲。跳起來躲避障礙物!

?數字保持游戲：在這個游戲中，在屏幕上顯示一個隨機數字和一個不斷變化的數字。您需要在正確的時間按下，以便連續數字與隨機數完全匹配。

?更多游戲：我將繼續在我的GitHub上添加更多簡單有趣的游戲。(連結如下)

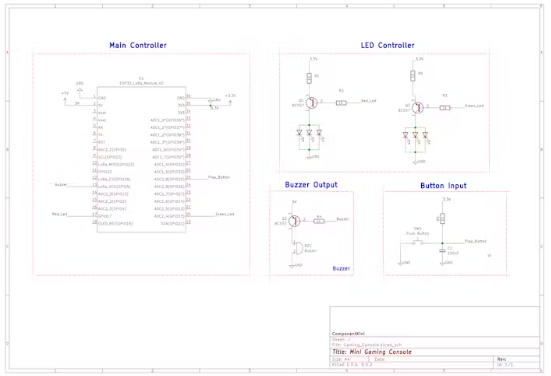

硬件與電路

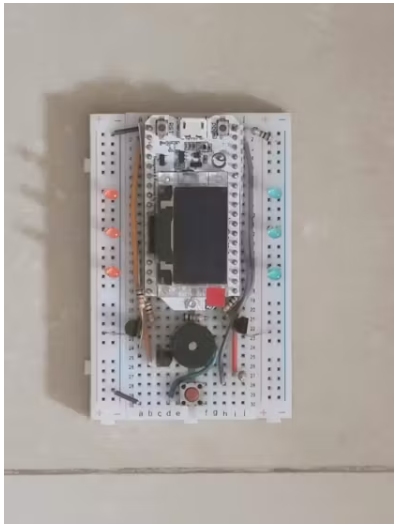

硬件方面非常簡單。在這里，我使用面包板來容納所有組件。該電路是圍繞ESP32 LoRa模塊構建的，它作為主控制器。ESP32完美地放在面包板上，將所有引腳留在板的兩側。

系統由來自USB的5V供電。開發板包含一個3.3V穩壓器，用于燈和按鈕輸入。

開發板不能輸出足夠的電流，所以我使用通用的PNP晶體管(BC557)來切換led和蜂鳴器。led并聯連接，因此它們同時閃爍。

輸入按鈕連接到1k上拉電阻(未按下時讀取HIGH)，這是避免鬼觸發的好方法。

由于我們將使用中斷來讀取按鈕輸入，因此與開關連接的額外100nF電容器對于抵消脫頻效應非常重要。

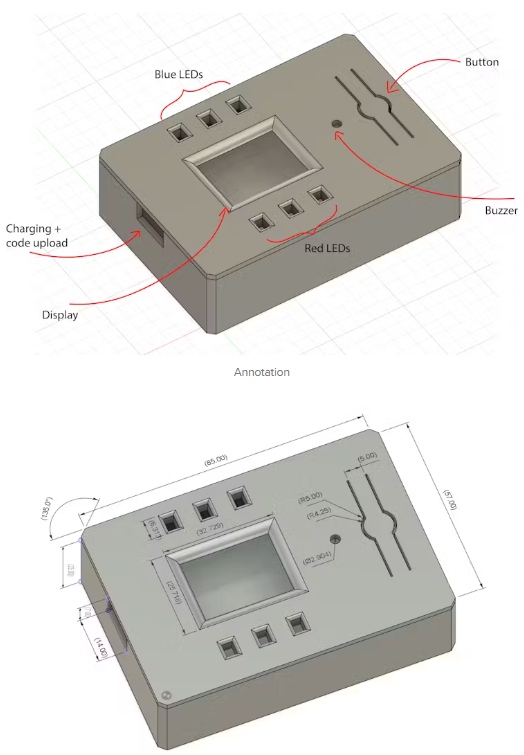

套管

你知道你可以數控塑料嗎?JLCCNC提供多達5軸銑削工藝!而且成本很低。

代碼:

我試圖保持代碼簡單，讓每個人都能理解。通過創建一些自定義庫可以使代碼更整潔，但現在，我將所有內容保存在main.cpp下

#重要：要使用開發板的內置OLED顯示屏，需要對代碼進行一些調整。在Heltec板上，OLED顯示器可以打開/關閉，因此要打開它，在初始設置時將GPIO 16引腳拉到HIGH。我附上了代碼的截圖。

代碼分為不同的部分，我在下面討論了不同的代碼塊：

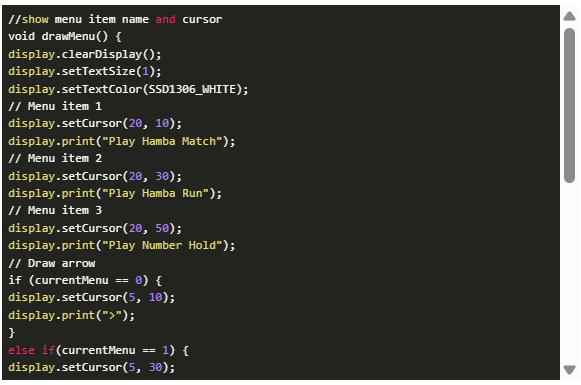

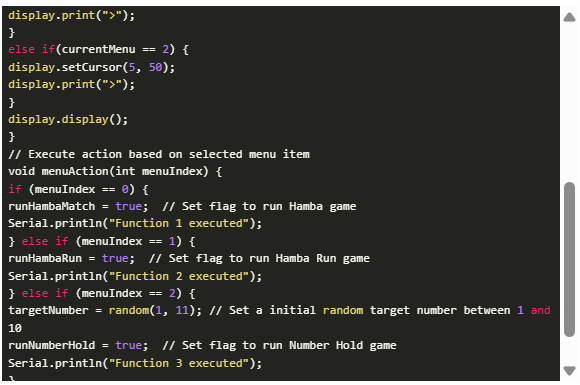

菜單是通過調用兩個函數創建的：

drawMenu()顯示名稱和圖標

和menuAction()執行選中的游戲

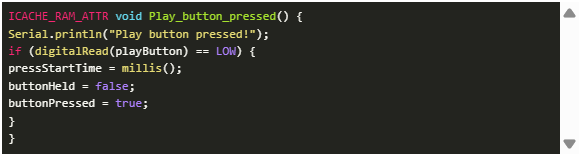

輸入按鈕被編碼為中斷，以便按鈕功能在游戲的某個點上運行而沒有任何延遲。

必須添加ICACHE_RAM_ATTR以避免意外復位。

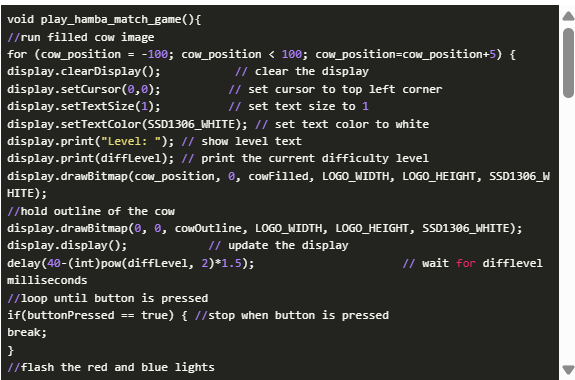

Hamba比賽游戲功能：

持號游戲功能：

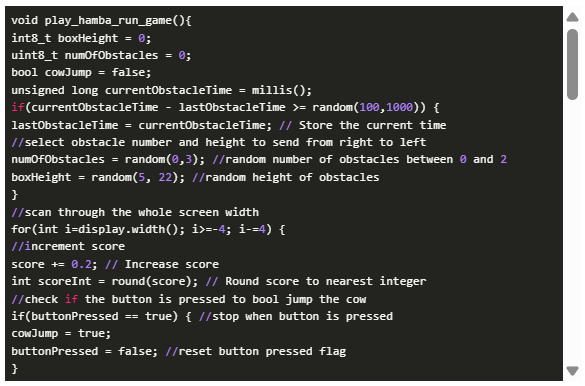

Hamba Run游戲功能：

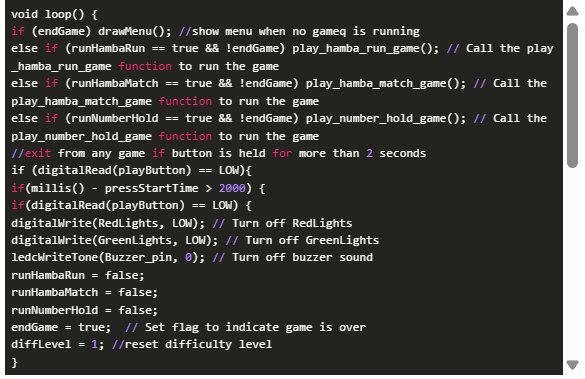

“void loop()”下的代碼只檢查按鈕的狀態，玩哪個游戲，何時停止游戲，并顯示菜單。

所有的注釋都被添加到代碼中，所以您可以隨心所欲地調整代碼!

上傳代碼

要上傳代碼，您可以直接復制main.cpp文件，粘貼到Arduino IDE中，安裝必要的庫，然后點擊上傳。

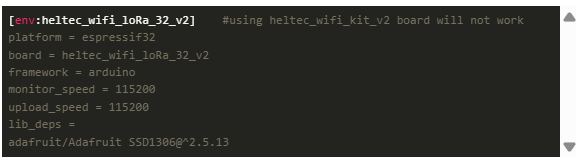

如果你像我一樣使用Visual Studio Code (platformIO)，使用下面的platformIO .ini文件上傳代碼沒有任何問題：

從圖像生成字符數組

最初，我在Illustrator上畫了一些圖片，并將它們導出為PNG格式。把它上傳到網站上，并做了相應的調整。

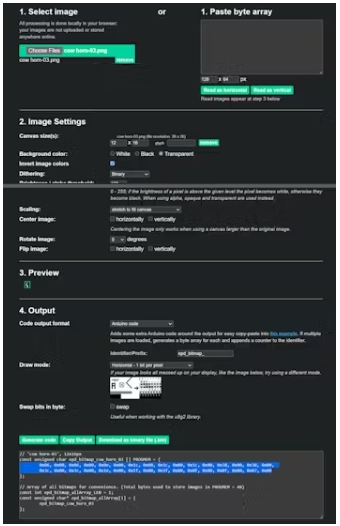

截圖顯示了為牛角生成字符代碼的過程。

不過分辨率不是很好。

結束

這樣就完成了!這個游戲玩起來很有趣!對我來說就像一個煩躁的玩具。我期待著添加更多的游戲，并與大家分享。

本文編譯自hackster.io
