樹莓派Pico是一款非常流行且功能強大的MCU(微控制器)開發平臺，基于樹莓派的RP2040 MCU，價格僅為4美元。RP2040集成了兩個133 MHz Arm的Cortex-M0+ CPU內核，264 kB SRAM和一個獨特的可編程I/O系統。

本指南將通過幾個軟件組件的集成來創建一個具有頻譜可視化和動畫的MIDI播放器。我將探索如何在不使用RTOS的情況下創建一個具有實時音頻合成，可視化和雙核的復雜軟件。

你可以在下面看到和聽到結果的預覽：

在單板上運行Demo

音頻將使用來自pico-extras的PWM音頻驅動程序生成，LCD將使用來自PIO pico-examples的LCD驅動程序控制(針對演示進行了修改)。

軟件組件將使用CMSIS-Stream開源庫進行集成。

MIDI組件來自Len Shustek的Playtune Synth項目，并經過大量修改以集成在此演示中。

本演示使用兩個M0+內核。

數據流和CMSIS-Stream

這個演示使用了幾個來自不同來源的軟件組件：

?樹莓公司開發的一些軟件：PWM驅動和LCD驅動。

?來自Len Shustek的Playsynth_tune項目的一些組件用于音樂合成

?用于信號處理(頻譜計算)的CMSIS-DSP組件

?為此演示開發的特定于應用程序的組件

?手臂- 2D用于最后的展示

這些組件必須連接起來，以達到預期的結果：實時音樂合成與動畫顯示。

對于流應用程序，將軟件架構表示為突出顯示數據流和數據依賴關系的圖形是非常有用的。

這里有兩個圖表：

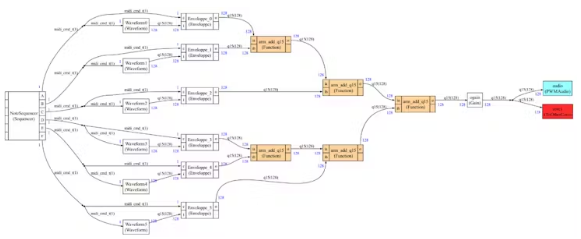

?一個在核心0上合成音樂：音頻圖。

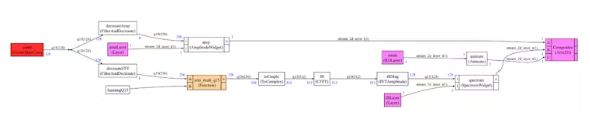

?核心1上的一個處理和顯示音樂：LCD圖形。

(更高分辨率的圖表可以在項目的github上看到)

實現這些圖形有幾個問題需要解決：

?圖的不同部分使用不同的數據速率。例如，LCD的刷新率小于音頻的刷新率。因此，圖中的一些節點必須比其他節點執行得少得多。如果沒有實時操作系統，我們?nèi)绾屋p松做到這一點?

?由于不同的數據速率以及一些節點在不同大小的緩沖區上工作，因此需要在節點之間引入fifo。我們?nèi)绾未_定fifo的大小?

?當節點在相同大小的緩沖區上工作時，我們?nèi)匀恍枰@些節點之間的臨時緩沖區：我們?nèi)绾巫钚』糜趫?zhí)行圖的臨時內存?

?我們?nèi)绾卧谶@樣的系統中集成軟件組件：連接到FIFO等……但開發人員的工作量最小

?所有這些問題都可以手工解決。它們并不難。但它們在開發流程中增加了摩擦。作為開發者，你必須考慮所有這些細節，而不是專注于產品的真正附加價值。

此外，這些問題使軟件的模塊化程度降低：圖中的任何變化(數據速率、組件消耗或產生的緩沖區大小)都可能影響整個圖的調度和許多fifo的大小。如果每次更改某些內容，就必須考慮并再次修改所有這些圖形調度細節，這會使開發人員的工作變得更加困難。

CMSIS-Stream的開發是為了使開發人員的生活更容易處理所有這些細節：

圖是用Python描述的。

CMSIS-Stream根據Python描述在構建時計算一個靜態調度：

它是一個周期性的函數調用序列，考慮到不同的數據速率和緩沖區大小，它將生成/處理一個樣本流。

CMSIS-Stream考慮計算的調度和節點消耗或產生的緩沖區大小來調整fifo的大小。

CMSIS-Stream嘗試最小化緩沖區使用的臨時內存。

軟件組件集成在圖中：

如果它們是純函數就直接。

使用一個非常輕的c++包裝器，它提供了標準的原始指針，用于訪問FIFO組件

這些圖形在python腳本create_audio_graph.py和create_lcd_graph.py中描述。

如果您想了解如何使用CMSIS-Stream并更改圖形，請參閱CMSIS-Stream文檔。

音頻圖

音頻圖表主要由來自Len Shustek的Playsynth_tune項目的組件制作而成。但是為了集成到這個演示中，它們已經被修改了很多(可能還引入了一些bug)。

相位增量的定點格式已被修改，以考慮到本演示中使用的音頻速率。

波形振蕩器的音頻插值已被刪除：它可以通過使用Pico HW插值器稍后重新引入。

生成音符命令的序列器是圖形的一部分，不再從外部線程工作。必須更改邏輯以尊重圖的同步行為：在節點完成當前調度迭代的執行之前，必須用注釋命令盡可能多地加載序列器的輸出通道。

向核心1發送數據的節點沒有阻塞：音頻比顯示更重要。如果在核心1上運行的LCD圖形太慢，它只會錯過幾個音頻塊。

LCD圖形

這個演示使用的LCD只有240像素的寬度。如果目標刷新率為40ms，則意味著每40ms只顯示240個樣本。

但在40毫秒內產生的音頻樣本遠遠超過240個。音頻信號必須經過濾波和抽取。LCD圖形包含幅度和頻譜部分的濾波和抽取節點。抽取因子是相當高的，所以高頻將不可見的顯示。

對于頻譜，可以嘗試使用更大的fft和更小的抽取因子來顯示更高頻率的內容。使用CMSIS-Stream的優點是，您可以通過更改描述LCD圖形的Python中的幾個參數輕松地進行這些實驗。

您可能還需要更改抽取過濾器系數：這些系數在main.cpp中定義

光譜計算是標準的：

信號乘以漢寧窗。

它被轉換成復數。

使用了一個復雜的FFT。

計算FFT的幅度，并應用一些縮放(用于顯示)。

圖形部分使用一些緩沖區生成器：緩沖區在不同的調度迭代之間重用。

振幅和頻譜小部件被引入這些緩沖器。Arm-2D最后使用Pico HW插值器混合這些緩沖區。

CMSIS-DSP

使用開源計算庫CMSIS-DSP進行音頻通道的混合，并使用該庫進行濾波和抽取，計算漢寧窗口和FFT。

在M0+上，CMSIS-DSP不能提供任何加速。但是通過使用CMSIS-DSP，您可以將您的軟件移植到更強大的Cortex處理器(M和A)上，其中CMSIS-DSP將免費提供加速。

硬件設置

如果您使用的是沒有預焊接頭的樹莓派Pico板，請按照MagPi的“如何將GPIO引腳接頭焊接到樹莓派Pico”指南并將接頭焊接到板上。

LCD通過Pico四路擴展器連接，因此沒有其他事情可做。

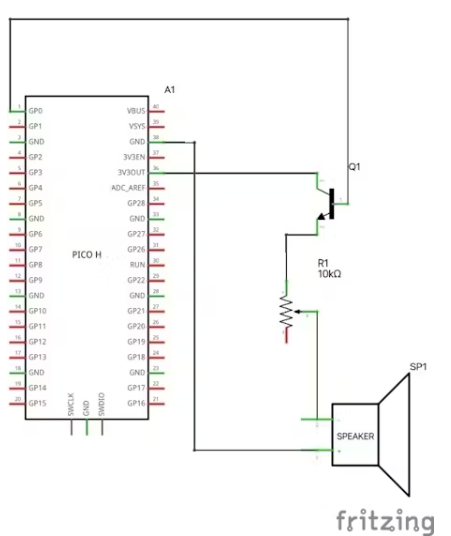

外部揚聲器必須通過晶體管連接，否則會從Pico引腳產生過多的電流。

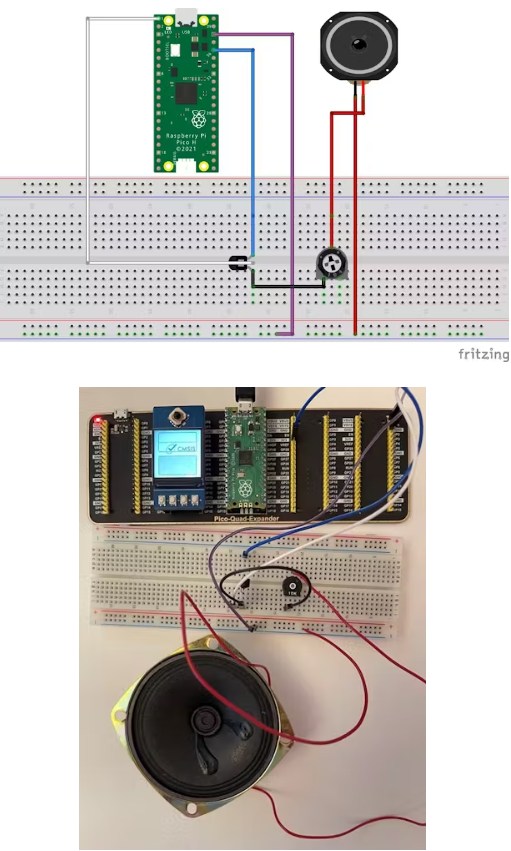

揚聲器連接

電線的顏色編碼與下圖一致。不幸的是，我不得不使用我家里可用的東西，它迫使我使用紅色或紫色的線進行接地連接，藍色的線進行3V連接。

液晶顯示器連接

LCD通過Pico四路擴展器連接，因此沒有其他事情可做：

軟件設置

設置Pico SDK環境

首先，您需要使用Raspberry Pi的Pico SDK和所需的工具鏈來設置計算機。

有關更多信息，請參閱“Raspberry Pi Pico入門”。

本指南的第2.1節可用于所有操作系統，接下來是具體操作部分：

Linux: 2.2節

macOS: 9.1節

Windows：第9.2節

你需要pico-sdk和pico-extras。

獲取和編譯PicoMusic演示

確保設置了PICO_SDK環境變量。

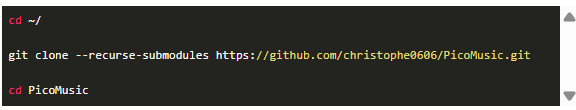

在終端窗口中，克隆git存儲庫并更改目錄：

創建一個構建目錄并更改目錄：

運行cmake和make來編譯：

按住板上的BOOTSEL按鈕，同時用USB電纜將板插入計算機。

復制流。uf2文件到掛載的Raspberry Pi Pico啟動盤：

測試

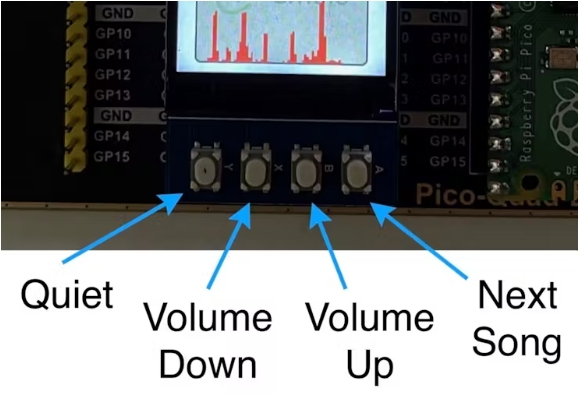

只需插入Pico，演示就會開始。你可以用LCD按鈕控制它。

也可以通過USB從主機上的串行控制臺控制它

結論

本指南介紹了如何使用帶有LCD和外部揚聲器的樹莓派Pico板來創建實時音樂合成和頻譜圖可視化器。該項目使用了幾個使用CMSIS-Stream庫集成在項目中的組件。

樹莓派RP2040的PIO， DMA和HW插值器是使這個演示成為可能的關鍵。
