所需的硬件

在開始之前，讓我們回顧一下您需要什么。

?Raspberry Pi 3(推薦)或Pi 3 Model B+(支持)。

?MATRIX Voice ESP32版-購買MATRIX Voice。

?Micro-USB電源適配器的樹莓派。

?Micro-SD卡(最少8gb)

?微型USB電纜

?一臺帶有顯示器的計算機，可以SSH到您的樹莓派上。

?互聯網連接(以太網或WiFi)

我們開始吧

如果您要在樹莓派上重新安裝Raspbian，首先必須使用基本的MATRIX設備包設置操作系統。

1. 樹莓派安裝

在樹莓派終端上運行以下命令安裝MATRIX語音軟件。這將保持FPGA固件更新，并安裝一些工具來刷新ESP-WROOM-32。

添加MATRIX存儲庫和密鑰。

更新您的存儲庫和包。

安裝MATRIX初始化包。

重啟你的樹莓派。

SSH回pi，執行此命令。

復位ESP32閃存。

2. 設置Visual Studio代碼和PlatformIO擴展

在這里，我們正在安裝允許您的PC開發和編譯ESP32項目所需的要求。

你可以在這里安裝Visual Studio Code文本編輯器，在這里安裝PlatformIO擴展。PlatformIO還支持Atom文本編輯器。

PlatformIO預裝了expressif IDF，這是在ESP32上開發所必需的庫。

要從任何終端執行PlatformIO命令，請遵循下面的說明。

完成上述項目后，運行以下命令克隆PlatformIO項目。

3. 設置OTA (Over The Air)部署的WiFi參數

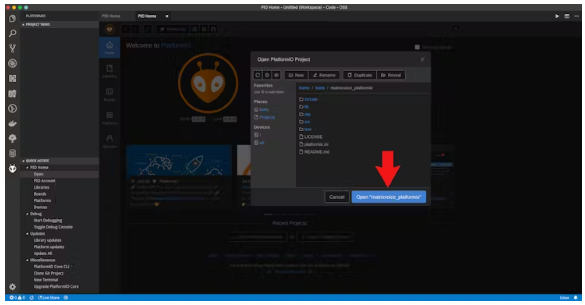

打開Visual Studio Code并打開PlatformIO home hub。

單擊Open Project并選擇esp32-platformio文件夾。

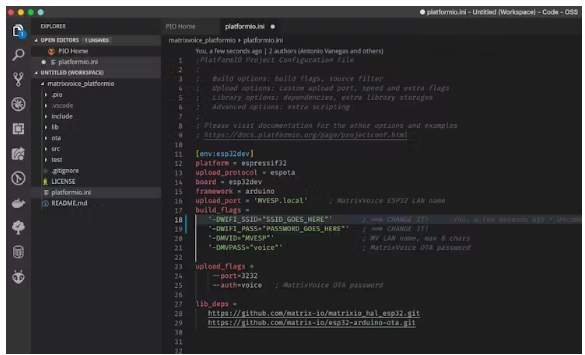

進入ESP32 -platformio文件夾后，打開platformio.ini.初始src/main.cpp文件中的示例代碼使用OTA更新輕松地將代碼重新部署到ESP32。要啟用OTA更新，請確保將“SSID_GOES_HERE”和“PASSWORD_GOES_HERE”更改為您實際的WiFi SSID和密碼。

Windows專用指令

如果您使用的是Windows，還可以將platformio.ini中的upload_port參數替換為MATRIX VOICE ESP32的IP。

例如，如果您的IP是192.168.1.1，那么就更改

到

4. 初始構建和部署

要編譯代碼，請單擊Visual Studio code左下角帶有復選標記的按鈕。這將構建并編譯代碼到esp32-platformio目錄下的.pio/build/lolin32/firmware.bin?；蛘?，您可以在esp32-platformio目錄下運行pio run。

要部署編譯后的固件，請運行以下命令。將YOUR_PI_IP_HERE替換為樹莓派的IP。如果你運行的是Windows，請使用Git Bash作為終端，執行以下命令。

初始上傳后部署

在初始上傳之后，所有后續的上傳都可以通過OTA或通過上面的install.sh腳本完成。

要使用OTA上傳，請打開終端，進入項目目錄，并運行此命令。

完成了

您的MATRIX Voice ESP32現在應該正在運行部署的示例。當程序在ESP32中正確閃現后，如果你選擇這樣做，Voice現在可以在沒有Pi的情況下運行。在連接或斷開連接之前，請確保MATRIX Voice和Pi沒有通電。

部署的代碼可以在esp32-platformio目錄下的src/main.cpp文件中找到。

更新平臺庫

要更新PlatformIO和PlatformIO庫，運行以下命令。

如何從樹莓派連接ESP32 UART

從ESP32讀取串行輸出對調試很有用。為此，您可以使用minicom，并且必須將MATRIX VOICE ESP32連接到Pi上。

首先在樹莓派上安裝minicom。

然后要連接并從串行讀取，運行以下命令。

關閉minicom，按Ctrl+A，然后按X。

故障排除

如果pio run——target upload命令不起作用，請檢查platformio.ini中的MVID參數，它的最大長度應該是8個字符?；蛘?，您可以在platformio.ini中的upload_port參數中傳遞ESP32的IP。如果pio run——target upload仍然不起作用，請嘗試運行以下命令，替換“MVESP”。使用platformio.ini中的upload_port參數中的數據。

如果在構建過程中遇到問題，請嘗試使用以下命令刪除構建文件、重新安裝庫和重新構建項目。

本文編譯自hackster.io
