所需的硬件

在開始之前，讓我們回顧一下您需要什么。

?Raspberry Pi 3(推薦)或Pi 3 Model B+(支持)。

?MATRIX Voice ESP32版-購買MATRIX Voice。

?Micro-USB電源適配器的樹莓派。

?Micro-SD卡(最少8gb)

?微型USB電纜

?一個個人電腦SSH到您的樹莓派。

?互聯網連接(以太網或WiFi)

我們開始吧

如果您要在樹莓派上重新安裝Raspbian，首先必須使用基本的MATRIX設備包設置操作系統。

樹莓派安裝

在樹莓派終端上運行以下命令安裝MATRIX語音軟件。這將保持FPGA固件更新，并安裝一些工具來閃存ESP-WROOM-32。

添加MATRIX存儲庫和密鑰。

更新您的存儲庫和包。

安裝MATRIX初始化包。

重啟你的樹莓派。

SSH回pi，執行此命令。

如果權限被拒絕，請再次執行該命令，并在命令前輸入sudo關鍵字。

復位ESP32閃存。

重啟Pi。

個人電腦設置

在這里，我們正在安裝允許您的PC開發和編譯ESP32項目所需的要求。

安裝ESP32工具鏈：

最近更新了ESP32工具鏈設置步驟。本指南將很快更新以反映這些變化?，F(xiàn)在，按照傳統步驟安裝MATRIX Voice ESP32。

?當你到達“下一步”時停止跟蹤

?Linux舊版設置

?Mac舊版設置

?Windows舊版設置

獲取ESP-IDF(從express Docs)

除了工具鏈，您還需要esp32特定的API(軟件庫和源代碼)。它們由expressif在ESP-IDF存儲庫中提供。

要獲得ESP-IDF的本地副本，請導航到安裝目錄并使用git clone克隆存儲庫。

打開Terminal，執行以下命令：

esp-idf將被下載到~/esp/esp-idf。

在用戶配置文件中添加IDF_PATH(來自express Docs)

要在系統重新啟動之間保留IDF_PATH環境變量的設置，請按照下面的說明將其添加到用戶配置文件中。

Windows

用戶配置文件腳本在“C:/msys32/etc/profile”路徑下。d /目錄中。它們在每次打開MSYS2窗口時執行。

?在C:/msys32/etc/profile中創建一個新的腳本文件。d /目錄中。命名為export_idf_path.sh。

?標識到ESP-IDF目錄的路徑。它是特定于您的系統配置的，可能看起來像C:\msys32\home\user-name\esp\esp-idf

?在腳本文件中添加export命令。記住在原始的Windows路徑中用正斜杠替換反斜杠。例如:出口IDF_PATH = " C: / msys32 / home /用戶名/ esp / esp-idf”

?保存腳本文件

關閉MSYS2窗口，然后重新打開。檢查是否設置了IDF_PATH，輸入：printenv IDF_PATH。應該打印出先前在腳本文件中輸入的路徑。

如果您不喜歡在用戶配置文件中永久設置IDF_PATH，您應該在打開MSYS2窗口時手動輸入它：

Linux和MacOS

通過在~/中添加以下行來設置IDF_PATH。概要文件:

注銷并重新登錄以使此更改生效。

注意：如果您將/bin/bash設置為登錄shell，并且兩者都是。Bash_profile和。配置文件存在，然后更新。bash_profile代替。

執行如下命令查看是否設置了“IDF_PATH”。

先前在~/中輸入的路徑。配置文件(或手動設置)應打印出來。

如果您不希望永久設置IDF_PATH，則應在每次重新啟動或注銷時在終端窗口中手動輸入：

在您的PC上安裝Arduino IDE，支持ESP32板

從1.6.4開始，Arduino允許使用Boards Manager安裝第三方平臺軟件包。espresso有適用于Windows、Mac OS和Linux(32位和64位)的軟件包。

?安裝當前上游Arduino IDE 1.8或更高版本。目前的版本在Arduino網站上。

?Arduino開始。轉到文件>偏好(Arduino >偏好為Mac)。

?在附加板管理器url字段中輸入https://dl.espressif.com/dl/package_esp32_index.json。您可以添加多個url，用逗號分隔它們。點擊“OK”。

?進入Tools > Board > Boards Manager。在“Filter your search…”欄中，輸入esp32，安裝Espressif Systems平臺最新版本的esp32。

Flash第一個程序w/ Over the Air Code(在PC上)

?用MATRIX HAL代碼克隆以下repo用于ESP32(任何位置)

?一旦你在電腦上安裝了Arduino IDE，在你電腦的主目錄或文檔目錄中會有一個名為“Arduino”的文件夾。手動或使用下面的命令將文件夾“hal”復制到“Arduino”>“l(fā)ibraries”。

?將以下repo與MATRIX Voice OTA代碼克隆到您的PC(任何位置)

?手動或使用下面的命令將文件夾“MATRIXVoiceOTA”復制到“Arduino”>“l(fā)ibraries”。

?進入esp32-arduino-ota中的starter目錄，并打開starter。在Arduino IDE中。對于命令行，如下所示。

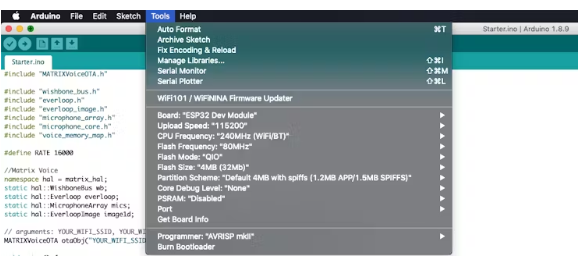

?在Arduino IDE中，進入菜單欄中的“Tools”選項卡，選擇ESP32 Dev Module作為Board，將flash大小設置為4MB，上傳速度設置為115200

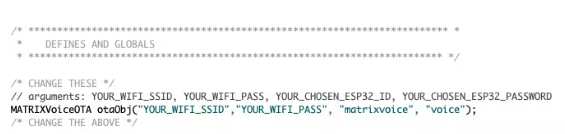

?更改WiFi的SSID和密碼，ESP32 ID和ESP32密碼(這是您的選擇，您將被要求在通過OTA上傳時輸入密碼)以滿足您的需求。

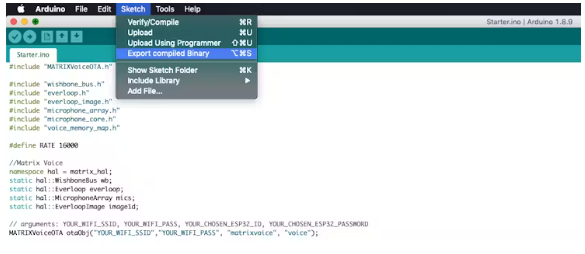

?在菜單欄中，點擊“Sketch”->“Export compiled binary”。這將創建一個名為Starter.ino.esp32.bin的文件。如果Arduino在esp32-arduino-ota/starter/ starter中創建該文件，則將該文件移動到esp32-arduino-ota/starter文件夾中。

注意：Starter.ino.esp32.bin和deploy_ota.sh需要放在同一個目錄下。

?在starter目錄中，編輯文件deploy_ota.sh，并將IP地址更改為Pi的IP地址。您可以在終端中使用nano編輯該文件。

編輯完成后，可以按Ctrl-X，然后按Y退出nano。

?在您的終端中，確保您在正確的目錄中

?系統將提示您輸入樹莓派的密碼。一旦你輸入它，你應該看到消息：“esptool.py包裝矩陣語音”。

?看它是如何閃爍的，當它重新啟動時，LED環應該變成藍色。

?將MATRIX Voice從Pi上取下，用micro-USB線將電源插入MATRIX Voice， MATRIX Voice即可啟動

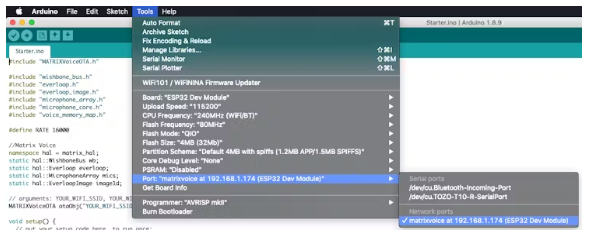

?關閉并重新啟動Arduino IDE。大約一分鐘后，Matrix Voice應該顯示為一個網口(“Tools”->“port”)。選擇該端口。

?你可以修改你的代碼，只要你有MATRIX Voice OTA方法，你可以點擊“Sketch”->“Upload”，代碼就會通過WiFi上傳到你的MATRIX Voice ESP32上。

?第一次通過無線上傳時，Arduino IDE將提示您輸入密碼。這是您在程序中設置的YOUR_CHOSEN_ESP32_PASSWORD。

您現在可以將文件上傳到您的獨立ESP32 MATRIX語音空中!

本文編譯自hackster.io
