大家好，歡迎回來。

這里有一些有用的東西：一個完全從頭開始使用定制PCB和幾個3D打印部件的DIY溫度計。

DS18B20溫度傳感器探頭和TTGO t -顯示板構成了該項目的核心，我們?cè)诎遢d上集成了鋰電池電路來為電路供電。DS18B20溫度傳感器測量溫度，隨后顯示在TTGO板的顯示器上。

本文涵蓋了這個項目的整個構建過程，所以讓我們開始吧。

材料要求

這些就是建造所需的材料

?顯示開發板

?定制的多氯聯苯

?3D打印的部分

?DS18B20

?IP5306集成電路

?10 uf電容器

?3.7V 100mAh LiPo電池

?5.6呃電感器

?水平按鈕

?USB微接口

?M2螺絲

以前的項目

這個項目實際上是之前制作的一個類似項目的版本2。它有相同的配置，但它是用3D打印的車身組裝的，電池直接連接到TTGO的電池連接。

你可以在這里閱讀之前的項目。

做出這樣的安排很困難;因此，是時候通過在PCB上安裝每個組件來簡化模型了。

新設計

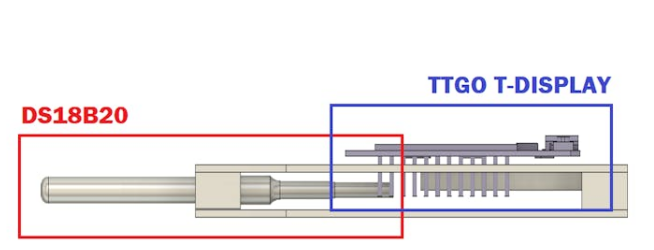

首先，我們使用Fusion360對TTGO板、DS18B20傳感器和電池進行建模。接下來，我們將溫度傳感器放置在前端，TTGO板稍微遠離它。為了連接兩者，我們對PCB進行建模。

一個支架部分與兩個螺絲安裝，適合進入PCB持有溫度傳感器到位。一個PCB將放置在頂部，包含所有組件，第二個PCB將放置在其位置，空的。

為了準備以下設置的PCB設計，我們使用PCB的Cad設計中的測量值。

PCB設計

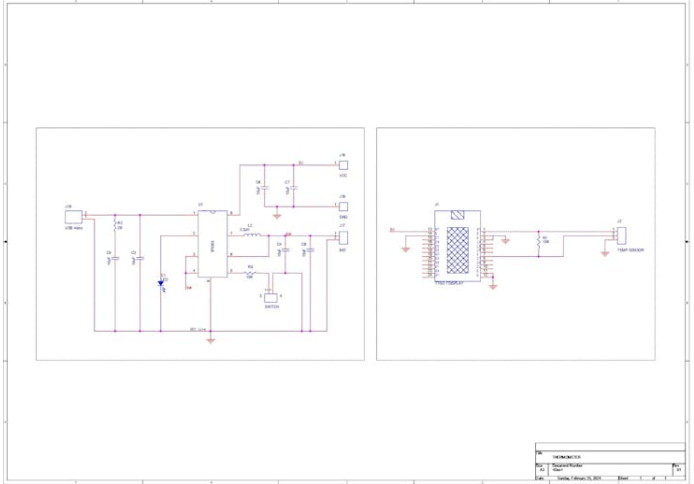

PCB設計過程的第一步是創建原理圖，該原理圖顯示TTGO T-Display板通過CON3頭引腳連接到DS18B20溫度傳感器。我們?cè)趥鞲衅饕_和溫度傳感器VCC的CON3頭引腳之間附加一個電阻。

DS18B20數字溫度計提供9位至12位的攝氏溫度測量，并具有非易失性，用戶可編程的上下觸發點報警功能。

DS18B20通過1線總線進行通信，根據定義，只需要一條數據線(和地線)進行通信。該傳感器引腳連接到TTGO T-Display Board的GPIO2。

這種傳感器有兩種形式：一種看起來像晶體管，另一種是我們?cè)谶@個項目中使用的探針狀設備。

查看其數據表，了解有關傳感器本身的更多信息。

我們選擇的電源是IP5306 IC，這是一種著名的鋰離子電源管理IC，從3.7伏的鋰離子電池輸出穩定的5伏電壓，并提供充電切斷和電池燃料水平指示等功能。

我們使用Cad設計的PCB設計布局，創建PCB輪廓，并按照布局安排所有內容。

PCB服務

PCB設計完成后，我們將數據導出并發送給PCBWAY取樣。

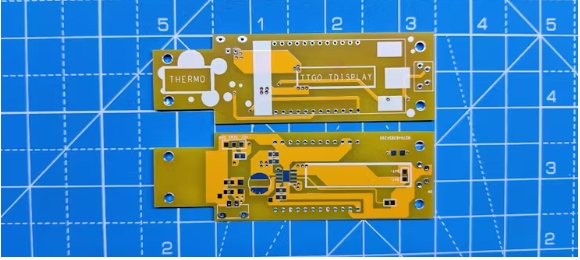

一份訂單是黃色的焊罩和白色的絲印。

下訂單后，我在一周內收到了PCB， PCB的質量非常好。我使用的絲印是完全隨機和不對稱的，所以很難制作，但他們做了一個令人敬畏的工作，使這個PCB沒有任何錯誤。

如果你想以合理的價格獲得優質的PCB服務，你可以看看PCBWAY。

PCB組裝工藝

?使用錫膏點膠針，我們首先將錫膏單獨添加到每個組件墊上，開始PCB組裝過程。在這種情況下，我們使用標準的37/63錫膏。

?接下來，我們使用ESD鑷子挑選并放置所有SMD組件在PCB上的位置。

?非常小心地，我們抬起整個電路板并將其放在SMT熱板上，這將PCB的溫度提高到焊膏融化的點，并且所有組件都連接到它們的焊盤上。

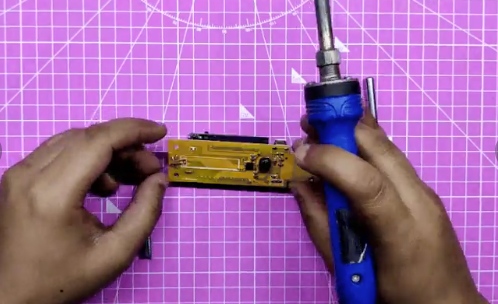

?接下來，我們將所有THT組件(包括引腳，水平開關和USB微端口)添加到它們的位置，然后使用烙鐵焊接它們的焊盤。

?最后，我們通過引腳將TTGO T-Display板添加到其位置，現在PCB組裝完成。

主要的組裝

?主要的組裝過程是從將正負極LiPo電池焊接到電路的電池端子開始的。

?接下來，我們將溫度傳感器的導線連接到傳感器電路上提供的襯墊上。

?然后用M2螺釘固定溫度傳感器支架和帶有TOP PCB的后支架。

?為了保持LiPo電池在其位置，我們使用卡普頓膠帶將其與TOP PCB的背面固定。

?接下來，我們使用一個空的PCB，將其放在模型的底部，并使用四個M2螺釘將其固定在適當?shù)奈恢谩?

?溫度計現在完成了;讓我們?cè)谙乱徊街锌纯此拇a。

代碼

讓我們分解一下代碼：

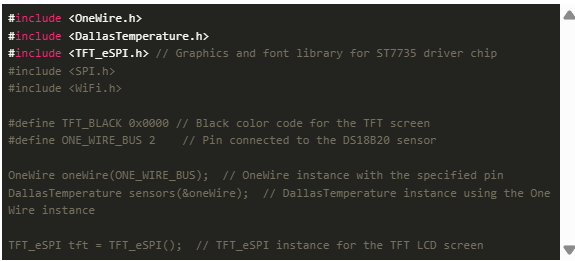

這里包含了所需的庫，并定義了OneWire、dallasttemperature和TFT_eSPI的一些常量和實例。

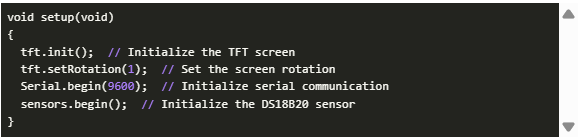

在設置功能中，初始化TFT屏幕，設置其旋轉，啟動串行通信，初始化DS18B20傳感器。

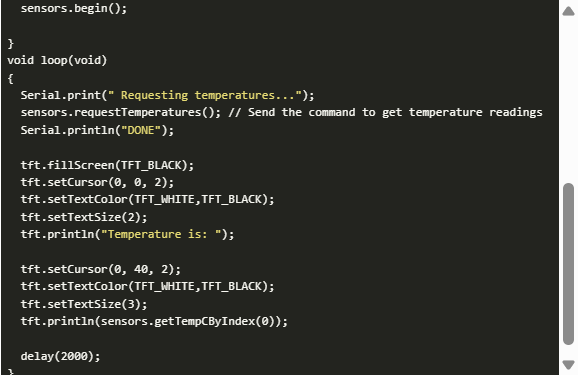

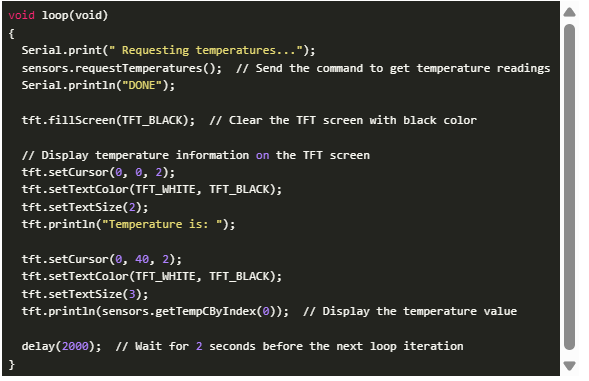

在loop功能中，從DS18B20傳感器請求溫度讀數，清除TFT屏幕，并在屏幕上顯示溫度信息。溫度通過傳感器獲取。getTempCByIndex(0)并打印到屏幕上。然后，它在下一次迭代之前等待2秒。

總之，這段代碼從DS18B20傳感器讀取溫度，并將其顯示在spi連接的TFT LCD屏幕上。

測試

我們首先用熱介質——一杯茶——來測試溫度計。將DS18B20傳感器探頭浸入茶杯中，等待一分鐘讀數后，溫度達到64°C。

接下來，我們將DS18B20傳感器探頭插入一杯冰和水，一種冷介質，并允許它讀取一分鐘的讀數。這產生0.56°C的溫度讀數。

結論

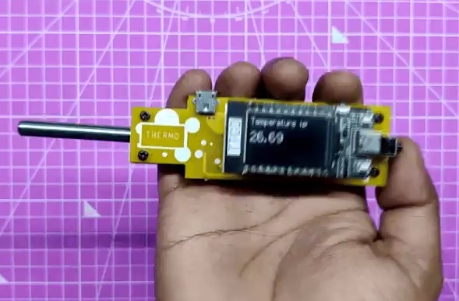

這是這個簡單構建的最終結果：一個在所有溫度下都能完美工作的DIY溫度計，熱或冷。

我們通過使用像t型顯示板這樣的開發板節省了很多空間，它有一個內置的顯示，使設備更緊湊。

DIY溫度計項目已經完成了它的最終版本，沒有什么需要改變的，因?yàn)橐磺卸纪昝罒o(wú)缺。

我已經包括了所有的文件，所以你可以嘗試自己做一個。
