電壓跟隨器" target="_blank">電壓跟隨器是一種電路，其輸出電壓跟隨輸入電壓的變化而變化。它被廣泛應用于電子設備中，尤其是在信號放大和控制電路中。在本文中，我們將探討電壓跟隨器的工作原理、應用以及設計。

一、電壓跟隨器的定義

電壓跟隨器，又稱單位增益放大器、緩沖放大器或隔離放大器，是一種特殊的運算放大器電路，其電壓增益嚴格為1。這意味著該電路對輸入信號不進行任何放大處理。正因如此，它被命名為電壓跟隨器，因?yàn)槠漭敵鲭妷号c輸入電壓保持一致，即二者相等。例如，當10V的電壓輸入運算放大器時，輸出電壓同樣為10V。電壓跟隨器主要起緩沖作用，不改變信號的幅度。

電壓跟隨器的工作原理基于運算放大器的特性。其核心部件是運算放大器，通過特定的電路配置，實現了電壓增益為1的功能。這意味著，無論輸入何種電壓信號，輸出電壓始終與輸入電壓保持一致，從而實現了一種特殊的緩沖作用。具體的工作原理可以參考下圖所示的電壓跟隨器原理圖。

二、電壓跟隨器原理圖詳解

電壓跟隨器的原理圖揭示了其核心部件——運算放大器的工作機制。通過特定的電路配置，運算放大器實現了電壓增益為1的功能，使得輸出電壓與輸入電壓保持高度一致。這種設計不僅具有緩沖作用，還確保了電路的穩定性和可靠性。

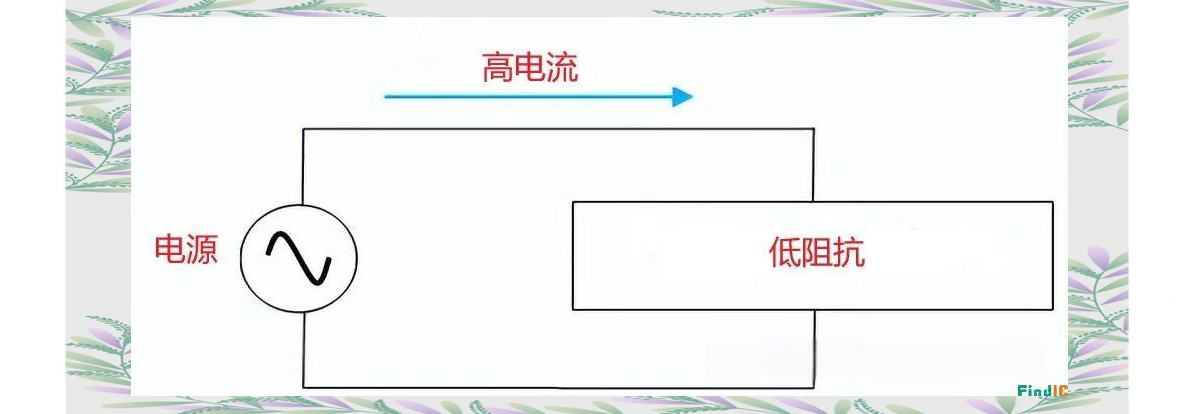

歐姆定律公式表明，電阻增加時，電源汲取的電流會相應減少。由此，我們可以得出結論，當電流饋入高阻抗負載時，其功率保持不變。為了深入理解電壓跟隨器的原理，我們可以通過一個示例來探討。設想一個低阻抗負載的電路，其中電源正在為負載供電(如圖所示)。由于歐姆定律的作用，低電阻負載會消耗大量電流，從而從電源中汲取大量電力。這可能導致電源受到干擾，影響電路的穩定性。

低阻抗負載電路與電壓跟隨器的對比

接下來，我們對比一下低阻抗負載電路與電壓跟隨器。在低阻抗負載電路中，由于歐姆定律的作用，負載會消耗大量電流，從而對電源造成顯著影響，可能干擾電路的穩定性。而電壓跟隨器則不同，其輸入阻抗極高，因此僅消耗微量的電流。更重要的是，由于缺乏反饋電阻，電壓跟隨器的輸出電壓與輸入電壓保持一致。

電壓跟隨器的工作原理

電壓跟隨器，作為一種電子電路組件，其工作原理基于輸入阻抗的高值特性。由于輸入阻抗極大，電壓跟隨器在運行時僅消耗微量的電流，這一特點顯著降低了其對電源的影響。同時，由于缺乏反饋電阻，電壓跟隨器的輸出電壓能夠緊密跟隨輸入電壓的變化，保持高度一致性。

電壓跟隨器的工作原理

電壓跟隨器是一種反饋電路，其基本原理是利用負反饋來實現輸出電壓與輸入電壓之間的匹配。它由兩個基本組成部分構成：一個放大器和一個反饋電路。放大器可以是任何類型的放大器，如共射放大器、共基放大器或共集放大器。反饋電路的作用是將放大器的輸出信號與輸入信號進行比較，并將其差異反饋到放大器的輸入端，以保持輸出電壓的穩定性。

什么是電壓跟隨器?

電壓跟隨器是一種輸入輸出電壓相同的放大電路。

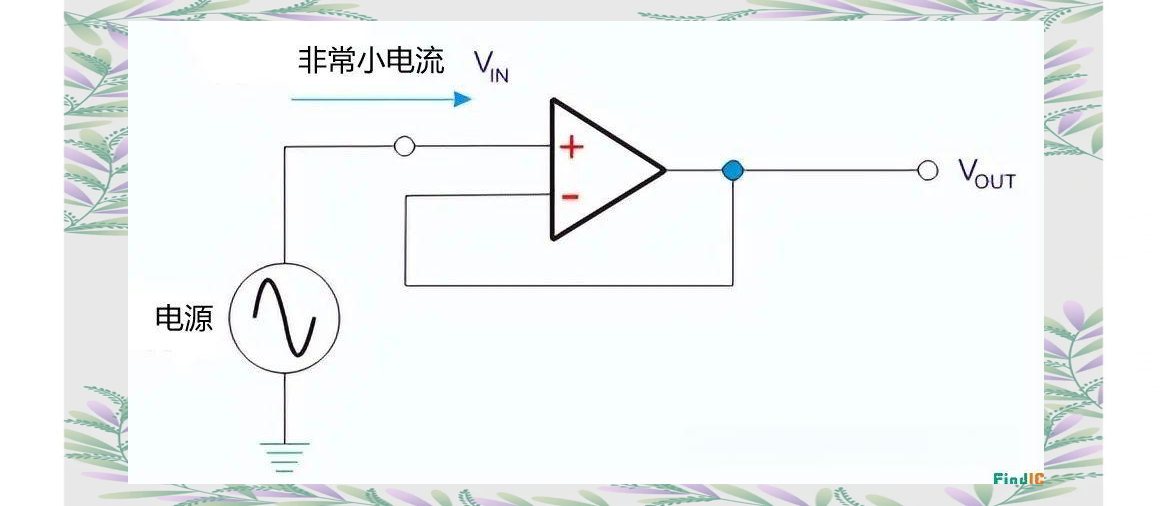

這個電路的輸入阻抗高，輸出阻抗低，且電壓增益為1。這意味著電壓跟隨器對輸入電壓信號的影響很小，輸出電壓與輸入電壓相等，輸出電流可以比較大。下圖為使用運放搭建的電壓跟隨器。

電壓跟隨器的特點

①提供了功率和電流的增益

②電路的輸出阻抗較小

③不會增強或減弱輸入信號的幅度

④避免了加載效應

⑤高頻噪聲無法濾除

⑥具有高輸入阻抗

⑦單位傳輸增益

電壓跟隨器的應用

電壓跟隨器如其命名一樣，主要應用于將一個輸出阻抗很高的電壓信號轉換成輸出阻抗低的電壓源。

當我們要采集一個電壓信號時，由于信號源的輸出阻抗一般較高，例如我們想要得到一個2.5V的電壓為一個10Ω負載供電，當我們只有一個5V電源時，我們就能過通過電阻分壓的方式，使用兩10KΩ的電阻串聯，得到一個2.5V的電壓，通過電壓跟隨器為10Ω負載供電。

由于電壓跟隨的輸入阻抗很高，跟隨器的電壓將一直保持2.5V。如果沒有這個電壓跟隨器，我們想要給10Ω負載提供一個2.5V電壓，就只有再使用一個10Ω的分壓電阻，將消耗一半的功率在分壓電阻上。當負載電阻改變后又需要改變分壓電阻的阻值。

然而使用電壓跟隨器后，我們只需要保證運算放大器的輸入電壓不會發生變化，那么跟隨放大器的輸出電壓將一直保持在2.5V，負載的變化不會對電源產生較大的影響。

為什么要使用電壓跟隨器?

電壓跟隨器能減小電流消耗

在上節我們也提到，跟隨放大器的輸入阻抗很大，那么它有什么作用呢?我們還是按照使用兩個10KΩ電阻，分壓得到2.5V來看，因?yàn)槭鞘褂玫碾娮璺謮?，那么分出?lái)的這個電壓就與阻值有很大關系。我們假設跟隨放大器的輸入端輸入電阻為100MΩ，那么10KΩ與100MΩ的等效并聯電阻將趨近于10K。此時電壓將穩定到2.5V。

那么如果我們不使用電壓跟隨器，假定我們使用ADC采集這個電壓，由于ADC的采集特性，在ADC采集過程中需要不斷對通道上的輸入電容充電，雖然這個電容的容量不大，但是由于電容的快速汲取電流，將導致兩個10K電阻上的電流不平衡，電壓就不能保持在2.5V。

電壓跟隨器的設計

設計電壓跟隨器需要考慮一些重要因素，例如輸入和輸出電阻、反饋電路和放大器的增益等。以下是一些設計要點：

1.選擇適當?shù)姆糯笃?

放大器的選擇取決于應用要求。例如，高精度應用需要選擇高增益、低噪聲和高帶寬的放大器。同時，需要考慮放大器的輸入和輸出阻抗，以保證電壓跟隨器的穩定性。

2.選擇適當?shù)姆答侂娐?

反饋電路的選擇取決于放大器的類型和應用要求。例如，共射放大器需要選擇電阻反饋電路，而共集放大器需要選擇電容反饋電路。需要考慮反饋電路的帶寬、穩定性和響應時間等因素。

3.選擇適當?shù)脑?

選擇適當?shù)脑窃O(shè)計電壓跟隨器的關鍵。例如，需要選擇高精度的電阻和電容，以保證電壓跟隨器的穩定性和精度。同時，需要考慮元件的溫度系數和漂移，以避免影響電壓跟隨器的性能。

4.考慮功耗和熱量

電壓跟隨器需要消耗一定的功率，因此需要考慮功耗和熱量問題。例如，在高功率應用中需要選擇適當?shù)纳崞?，以保證電壓跟隨器的穩定性和壽命。

唯樣商城自建高效智能倉儲，擁有自營庫存超100,000種，提供一站式正品現貨采購、個性化解決方案、選型替代等多元 化服務。

5.進行仿真和測試

在設計完成后，需要進行仿真和測試，以驗證電壓跟隨器的性能和可靠性。例如，可以使用SPICE仿真軟件模擬電路的性能，或使用實驗室測試設備進行測試。
