看門狗定時器復位

看門狗定時器復位在啟用時由看門狗定時器內部產生并且計時器到期。

PS 中有三種不同的看門狗定時器：

一個系統級定時器（SWDT）和兩個ARM內核（AWDT0和AWDT1）中的每個內核中的一個專用計時器。

系統級計時器重置信號始終重置整個系統，而專用看門狗計時器可以重置只是它所在的ARM內核，或者整個系統。

安全違規鎖定

當檢測到安全沖突時，將重置并鎖定整個PS。

安全鎖后發生向下，PS僅通過斷言和取消斷言PS_POR_B復位而再次變?yōu)榛顒訝顟B(tài)。

Zynq-7000 SoC設備提供以下安全啟動功能：

• 先進的加密標準

• 帶有256位密鑰的AES-CBC（FIPS197）

• 加密密鑰存儲在芯片上，存儲在eFuse或電池供電的RAM（BBRAM）中

• 帶密鑰的消息驗證碼（HMAC，F(xiàn)IPS198-1）

• SHA-256驗證引擎（FIPS180-4）

• RSA公鑰認證（FIPS186-3）

• 2048位公鑰

私有看門狗與系統看門狗

每個Cortex-A9處理器都有自己私有的32位定時器和32位看門狗定時器，這兩個處理器共享一個全局64位計數器，它們的頻率都為CPU頻率的1/2。

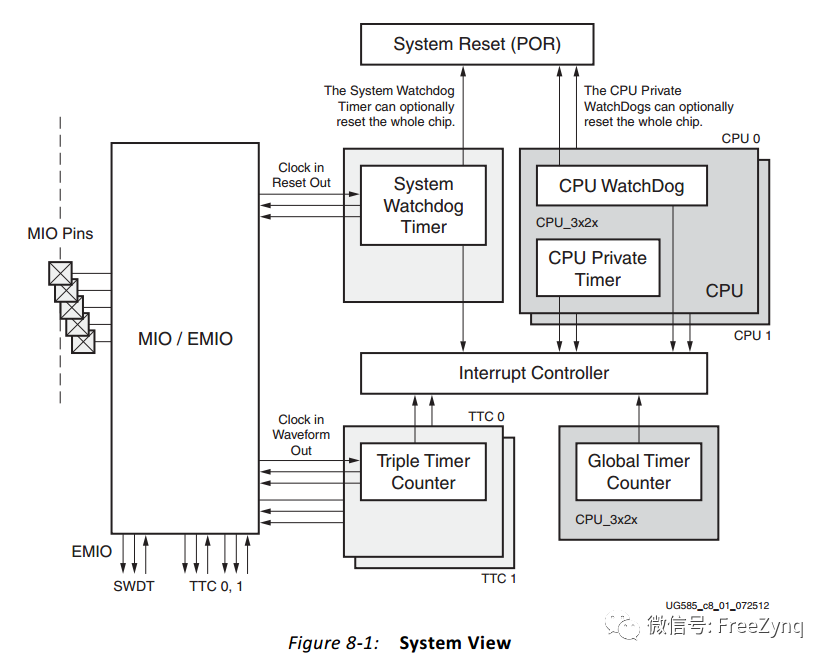

而在系統級，有一個24位看門狗計時器和兩個16位三重計時器/計數器，系統級看門狗定時器的頻率為CPU頻率的1/4或1/6,下圖為系統內部兩個看門狗所處位置以及關系圖。

配置WDT程序

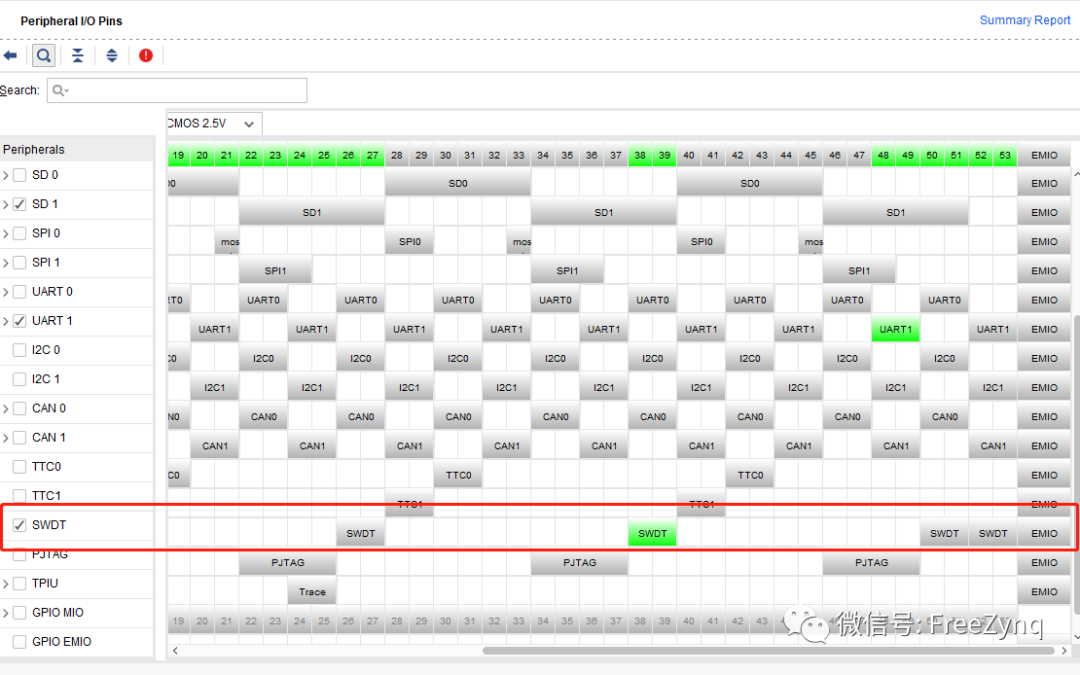

由于私有看門狗屬于PS端，所以在vivado環境中不需要對block塊進行設置。在vivado下配置如下：

看門狗配置

int watchdogConfig(XScuWdt * WdtInstancePtr, u16 DeviceId,float number) { int Status;
 XScuWdt_Config *ConfigPtr;
 u32 result; //用來配置WDT的設備ID號，ID號在#include "xparameters.h"中可以找到。 xil_printf("start the watchdog time``r successful! \r\n");
 ConfigPtr = XScuWdt_LookupConfig(DeviceId); //初始化WDT計數器 Status = XScuWdt_CfgInitialize(WdtInstancePtr, ConfigPtr,
 ConfigPtr->BaseAddr); if (Status != XST_SUCCESS) { return XST_FAILURE;
 } //通過設置看門狗控制寄存器的WD模式位，將看門狗定時器置于看門狗模式 XScuWdt_SetWdMode(WdtInstancePtr); //給WDT計數器裝初值，這里我對此函數進行了封裝。已知CPU的時鐘頻率為666.6666Mhz， //即WDT的時鐘頻率為333.33Mhz，可得倒計時1s計數器需要配置的初值為333_333_333， //對計數器賦的初值可以直接寫在number變量中（本文賦值為10s）。 result = (unsigned long)(333333333*number);
 XScuWdt_LoadWdt(WdtInstancePtr,result); //開啟看門狗計數器。 XScuWdt_Start(WdtInstancePtr); return XST_SUCCESS;
}

開始測試

給計數器賦初值為10s，在循環中啟動喂狗程序，程序會在5S后跳出循環，之后在10s后由于沒有喂狗功能，系統復位，代碼如下：

#include "xparameters.h" #include "xscuwdt.h" #include "xil_printf.h" #include  #include "stdio.h" #define WDT_DEVICE_ID    XPAR_SCUWDT_0_DEVICE_ID XScuWdt Watchdog; /* Cortex SCU Private WatchDog Timer Instance */ int main(void) { int Status; int Count = 0;
 Status = watchdogConfig(&Watchdog, WDT_DEVICE_ID,10); if (Status != XST_SUCCESS) {
 xil_printf("start the watchdog timer fail!\r\n"); return XST_FAILURE;
 } while (Count < 5) {
 sleep(1);
 Count++;
 XScuWdt_RestartWdt(Watchdog); printf("the second is %d \n",Count);
 }
 xil_printf("the watchdog timer will restart the system \r\n"); return XST_SUCCESS;
}

同樣給計數器賦初始值為10s，禁用喂狗程序，程序會直接在10s后進行系統復位。

#include "xparameters.h" #include "xscuwdt.h" #include "xil_printf.h" #include  #include "stdio.h" #define WDT_DEVICE_ID    XPAR_SCUWDT_0_DEVICE_ID XScuWdt Watchdog; /* Cortex SCU Private WatchDog Timer Instance */ int main(void) { int Status; int Count = 0;
 Status = watchdogConfig(&Watchdog, WDT_DEVICE_ID,10); if (Status != XST_SUCCESS) {
 xil_printf("start the watchdog timer fail!\r\n"); return XST_FAILURE;
 } while (Count < 5) {
 sleep(1);
 Count++; printf("the second is %d \n",Count);
 }
 xil_printf("the watchdog timer will restart the system \r\n"); return XST_SUCCESS;
}

總結

在嵌入式系統中，為了使系統在工作異常情況下能自動重啟，一般都需要引入看門狗程序，用來監測程序以免“跑飛”。

看門狗其實就是一個可以在一定時間內被復位的計數器，當看門狗啟動后，計數器開始自動計數;

經過一定時間，如果沒有被復位，計數器清零就會對CPU產生一個復位信號使系統重啟（俗稱“被狗咬”），這個是我們經常需要用到的。
