接口時序設計規范

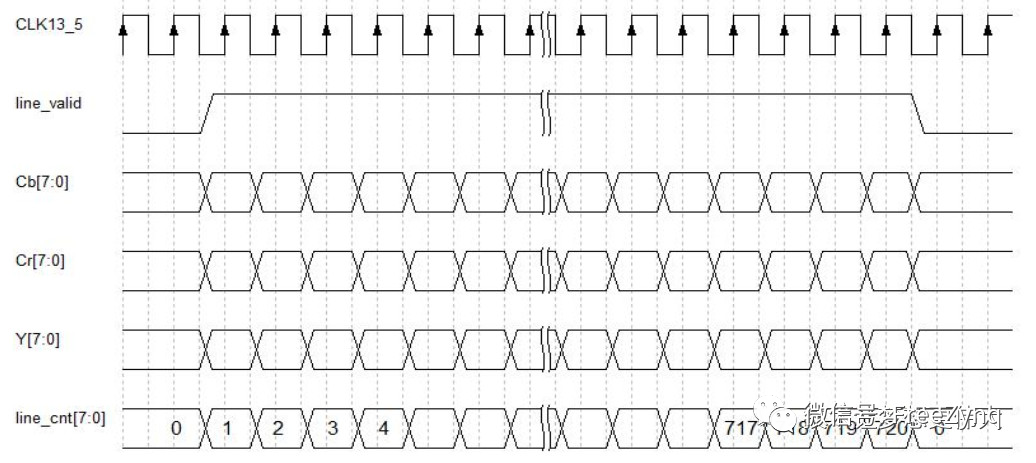

模塊和模塊之間的通過模塊的接口實現關聯， 因此規范的時序設計， 對于程序設計的過程， 以及程序的維護， 團隊之間的溝通都是非常必要的。

命名規則

• 1、 頂層文件

對象+功能+top

比如：video_oneline_top

• 2、 邏輯控制文件

介于頂層和驅動層文件之間

對象+ctr

比如：ddr_ctr.v

• 3、 驅動程序命名

對象+功能+dri

比如：lcd_dri.v、 uart_rxd_dri.v

• 4、 參數文件命名

對象+para

比如：lcd_para.v

• 5、 模塊接口命名：文件名+u

比如 lcd_dir lcd_dir_u(……..)

• 6、 模塊接口命名：特征名+文件名+u

比如 mcb_read c3_mcb_read_u

• 7、 程序注釋說明

 1/*****************************************************************/  2// Company:  3// Engineer:  4// WEB:  5// BBS:  6// Create Date: 07:28:50 07/31/2019  7// Design Name: FPGA STREAM  8// Module Name: FPGA_USB  9// Project Name: FPGA STREAM 10// Target Devices: XC6SLX16-FTG256/XC6SLX25-FTG256 Mis603 11 12// Tool versions: ISE14.7 13// Description: CY7C68013A SLAVE FIFO comunication with fpga 14// Revision: V1.0 15// Additional Comments: 16//1) _i input 17//2) _o output 18//3) _n activ low 19//4) _dg debug signal 20//5) _r delay or register 21//6) _s state mechine 22/*****************************************************************/

• 8、 端口注釋

input Video_vs_i,//輸入場同步入

• 9、 信號命名

命名總體規則：對象+功能（+極性） +特性

• 10、 時鐘信號

對象+功能+特性

比如：phy_txclk_i、 sys_50mhz_i

• 11、 復位信號

對象+功能+極性+特性

比如：phy_rst_n_i、 sys_rst_n_i

• 12、 延遲信號

對象+功能+特性 1+特征 2

比如：fram_sync_i_r0、 fram_sync_i_r1

• 13、 特定功能計數器

對象+cnt

比如：line_cnt、 div_cnt0、 div_cnt1

功能+cnt

比如：wr_cnt、 rd_cnt

對象+功能+cnt

比如：fifo_wr_cnt、 mcb_wr_cnt、 mem_wr_cnt

對象+對象+cnt

比如：video_line_cnt、 video_fram_cnt

• 14、 一般計數器

cnt+序號

用于不容易混淆的計數

比如：cnt0、 cnt1、 cnt2

• 15、 時序同步信號

對象+功能+特性

比如：line_sync_i、 fram_sysc_i

• 16、 使能信號
  功能+en

比如：wr_en、 rd_en

對象+功能+en

比如：fifo_wr_en、 mcb_wr_en

Verilog 最最基礎語法

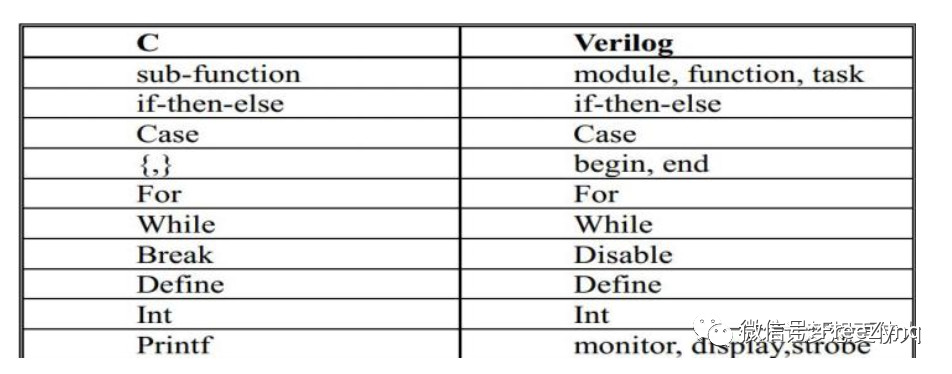

C 語言和 Verilog 的關鍵詞和結構對比:

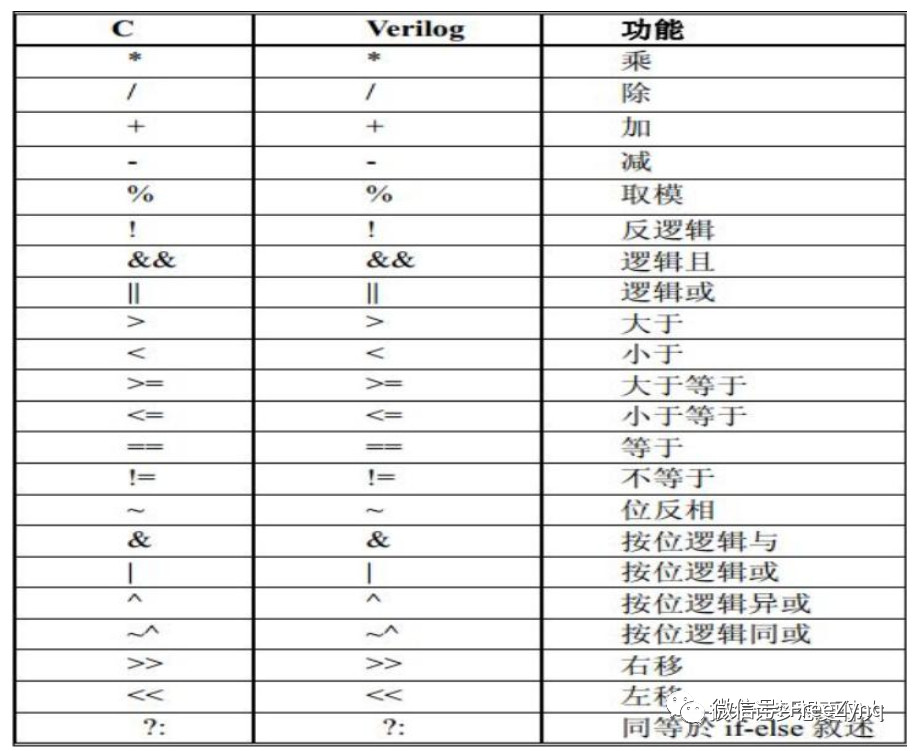

C 語言和 Verilog 運算符對比：

關鍵字

信號部分：

input 關鍵詞， 模塊的輸入信號， 比如 input Clk， Clk 是外面關鍵輸入的時鐘信號；

output 關鍵詞， 模塊的輸出信號， 比如 output[3:0]Led; 這個地方正好是一組輸出信號。其中[3:0]表示 0～3 共 4 路信號。

inout 模塊輸入輸出雙向信號。這種類型， 我們的例子 24LC02 中有使用。數總線的通信中， 這種信號被廣泛應用；

wire 關鍵詞， 線信號。例如：wire C1_Clk; 其中 C1_Clk 就是 wire 類型的信號；

線信號,三態類型， 我們一般常用的線信號類型有input,output,inout,wire；

reg 關鍵詞， 寄存器。和線信號不同， 它可以在 always 中被賦值， 經常用于時序邏輯中。比如 reg[3:0]Led;表示了一組寄存器。

結構部分：

1module() 2… en 3dmodule

代表一個模塊， 我們的代碼寫在這個兩個關鍵字中間

always@()括號里面是敏感信號。這里的 always@(posedge Clk)敏感信號是 posedge Clk 含義是在上升沿的時候有效， 敏感信號還可以 negedge Clk 含義是下降沿的時候有效， 這種形式一般時序邏輯都會用到。還可以是這個一符號， 如果是一個則表示一直是敏感的， 一般用于組合邏輯。

assign 用來給 output,inout 以及 wire 這些類型進行連線。assign 相當于一條連線， 將表達式右邊的電路直接通過 wire(線)連接到左邊， 左邊信號必須是 wire 型（output 和 inout 屬于 wire 型） 。當右邊變化了左邊立馬變化， 方便用來描述簡單的組合邏輯。

符號部分：

這里重點講解一下“<=” 賦值符號,非阻塞賦值 ,“=” 阻塞賦值,“{}”“<=” 賦值符號， 非阻塞賦值， 在一個 always 模塊中， 所有語句一起更新。它也可以表示小于等于， 具體是什么含義編譯環境根據當前編程環境判斷， 如果“<=” 是用在一個 if 判斷里如：if(a <= 10)；當然就表示小于等于了。

“=” 阻塞賦值， 或者給信號賦值， 如果在 always 模塊中， 這條語句被立刻執行。阻塞賦值和非阻塞賦值將再后面詳細舉例說明。

“｛｝ ” 在 Verilog 中表示拼接符， {a,b}這個的含義是將括號內的數按位并在一起， 比如：{1001,1110}表示的是 10011110。拼接是 Verilog 相對于其他語言的一大優勢， 在以后的編程中請慢慢體會。

參數部分：

1parameter 2parameter a = 180;//十進制， 默認分配長度 32bit(編譯器默認) 3parameter a = 8’d180;//十進制 4parameter a = 8’haa; //十六進制 5parameter a = 8’b1010_1010; //二進制

預處理命令

1`include file1.v 2`define X = 1; 3`deine Y; 4`ifdef Y 5Z=1; 6`else 7Z=0; 8`endif

Verilog 中數值表示的方式

如果我們要表示一個十進制是 180 的數值， 在 Verilog 中的表示方法如下：
二進制：8’ b1010_1010; //其中“_” 是為了容易觀察位數， 可有可無。
十進制：8’ d180;
16 進制：8’ hAA;

講到這里， 具備這些基礎知識， 需要通過代碼來學習Veriog 語言。最后， 筆者提一點建議， 學習 Verilog 多看別人寫的優秀的代碼， 多看官方提供的代碼和文檔。其中官方提供的代碼， 很多時候代表了最新的用法， 或者推薦的用法。讀者學習， 首先把最最基礎的掌握好， 這樣， 在項目中遇到了問題， 也能快速學習， 快速解決。

對于理論知識的學習， 沒必要一開始就研究得那么深刻， 只是搞理論學習， 對于學習Verilog 語言， 或者 FPGA 開發是不實際的， 要聯系理論和實踐結合。多仿真， 多驗證， 多問題， 多學習， 多改進
