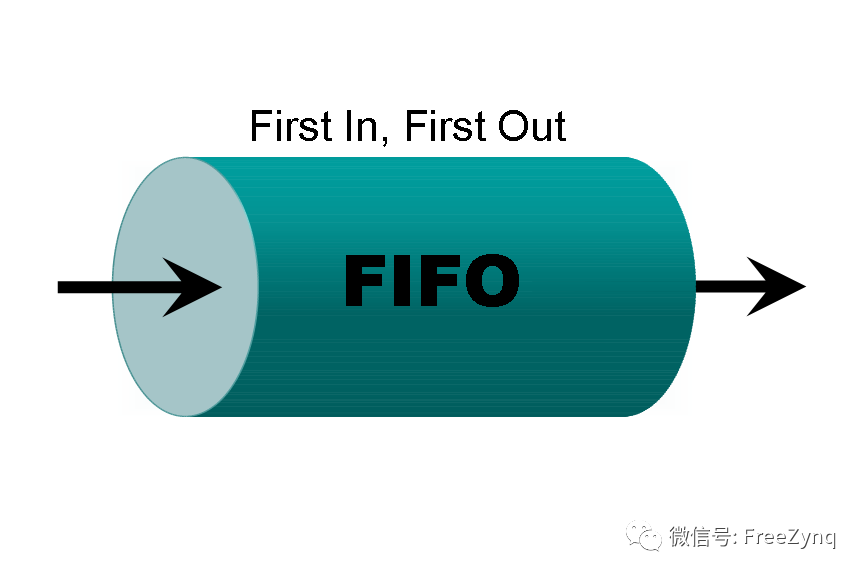

首先來解釋一下FIFO的含義，F(xiàn)IFO就是First Input First Output的縮寫，就是先入先出的意思，按照我的理解就是，先進去的數據先出，例如一個數組的高位先進，那么讀出來的時候也就高位先出。下面是百度百科的解釋。

FIFO一般用于不同時鐘域之間的數據傳輸，比如FIFO的一端是AD數據采集，另一端是計算機的PCI總線，假設其AD采集的速率為16位 100K SPS，那么每秒的數據量為100K×16bit=1.6Mbps,而PCI總線的速度為33MHz，總線寬度32bit,其最大傳輸速率為1056Mbps,在兩個不同的時鐘域間就可以采用FIFO來作為數據緩沖。另外對于不同寬度的數據接口也可以用FIFO，例如單片機為8位數據輸出，而DSP可能是16位數據輸入，在單片機與DSP連接時就可以使用FIFO來達到數據匹配的目的。

我們將這三個模塊分別定義為dataoutput塊，fifo_ctrl塊和uart_ctrl塊。現在考慮連線，具體到每一根連線，這樣根據圖來寫代碼要比直接用腦子構圖要方便的多。三個模塊，先考慮時鐘和復位信號線，三個模塊都有，然后，數據產生模塊要將產生的數據發給FIFO模塊，所以要有數據寫入線，我們定義它為wr-datain，數據寫入FIFO塊后總要輸出，這些數據就是我們要發送的數據，所以定義輸出數據線tx_data，先不管FIFO，我們再來定義數據發送模塊的連線，數據發送總要有個啟動信號，所以我們定義變量tx_start，之后，還要有一個輸出端給PC機，我們定義這個輸出端位rs232。

對于FIFO模塊的例化過程很簡單就不做過多的說明，只把接口說一下，F(xiàn)IFO模塊除了時鐘，復位信號外，還有數據輸入端口，這個端口要和之前的數據產生模塊的數據輸出端口相連，還有寫請求端口，高電平有效，數據發送模塊每隔1秒鐘產生一個16位的數據，并發送寫請求命令給FIFO，還有讀請求命令，高電平有效數據發送模塊在發送數據時要發送一個讀請求給FIFO，從中讀取數據后再發送給PC機，還有空信號empty，只要檢測到FIFO中有數據，empty就為低電平，我們可用這個信號來啟動數據發送模塊。這樣一來，我們的整體框架就出來了有了這個整體框架，再寫代碼就容易多了。

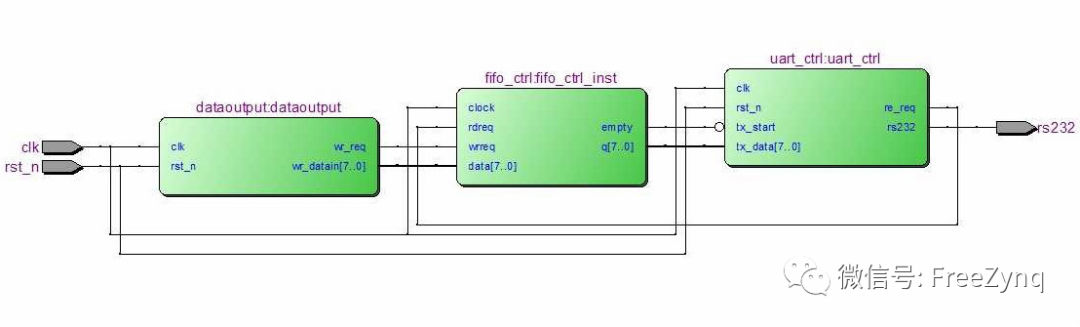

下面是RTL視圖

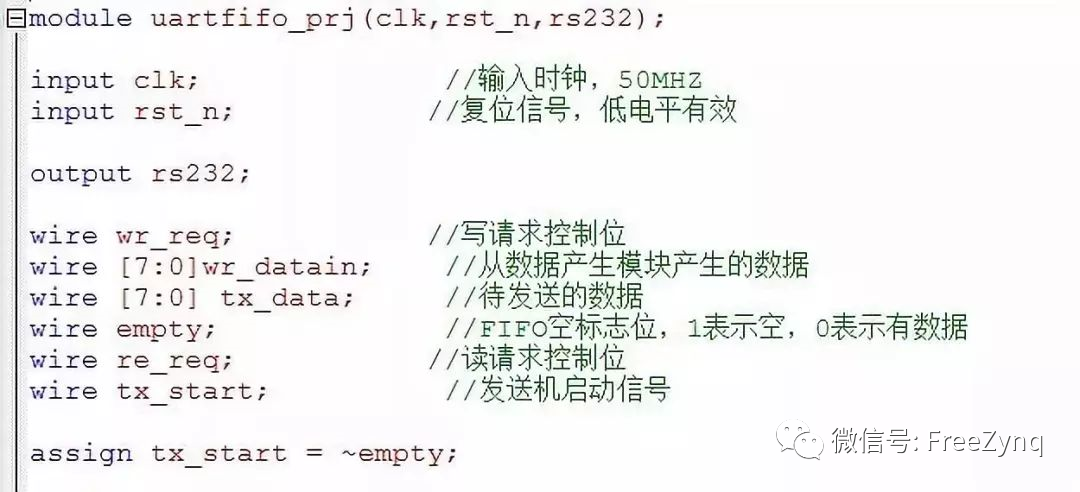

按照這個框架，先把接口定義出來，中間的連線用wire型

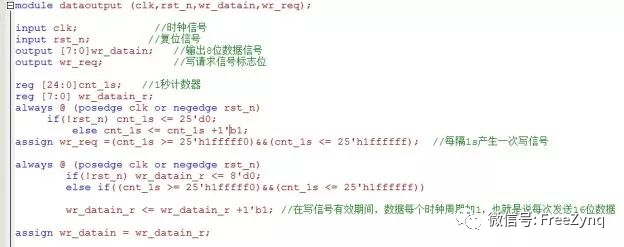

設計完端口之后我們就來設計底層模塊，先設計數據產生模塊dataoutput，這個部分主要是產生數據，可用一個分頻電路實現每1s發送一次的數據，產生這16位數據的時候，需要16個時鐘，每個時鐘數據自加1，總體來說比較簡單

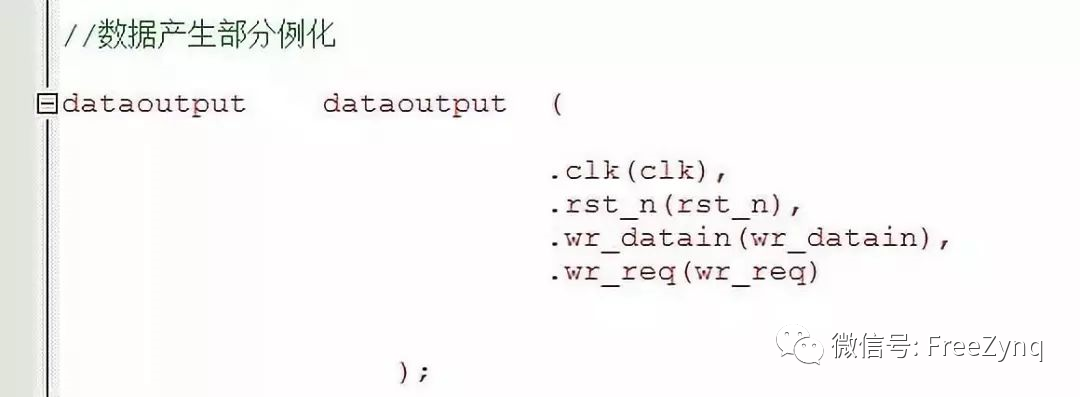

寫完一個模塊之后養成好習慣，馬上把端口例化

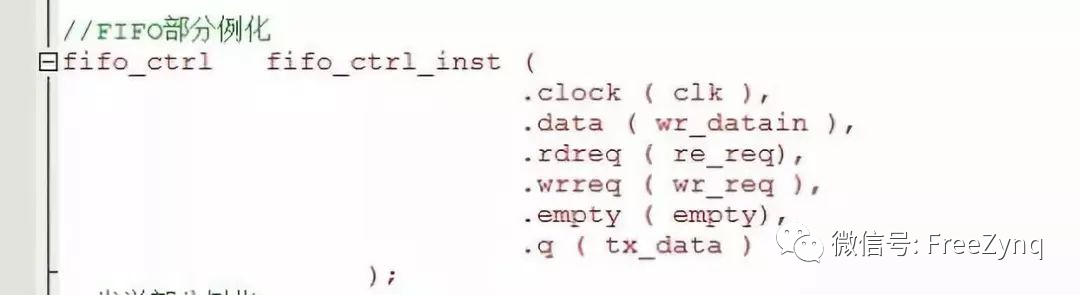

數據產生以后就要進入緩沖器FIFO，由于這段代碼我們是調用的，所以只要例化接口就好了，只需要將產生的fifo_ctrl_inst文件中例化好的代碼拷貝粘貼就好

最后我們要寫數據發送部分，之前已經講過，數據發送部分還要包括兩個子模塊，一個是波特率匹配模塊，一個是發送模塊，既然又包括兩個子模塊，那么我們還要構建一個框圖

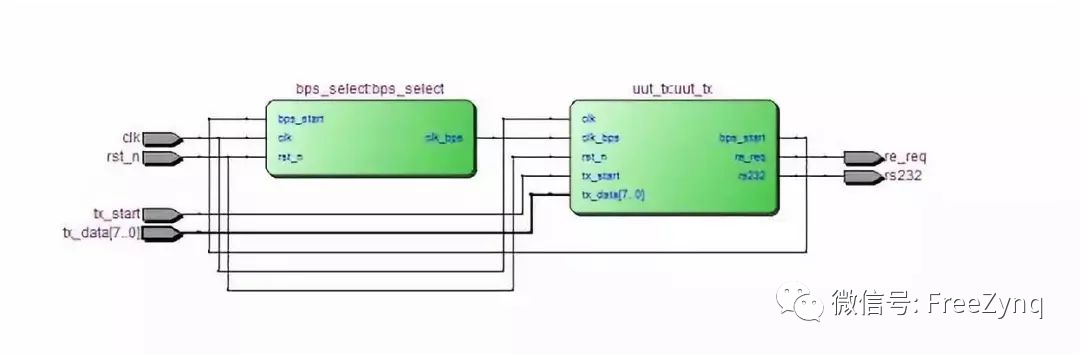

按照之前的例子，當FIFO當中有數據時empty就會拉低，我們把它取反后送給發送模塊，告訴發送模塊準備發送，這樣，發送模塊就會產生一個波特率計數器啟動信號bps_start給波特率匹配模塊，波特率匹配模塊收到信號后立馬開始匹配計數，并產生采集信號，將采集信號傳給發送模塊，發送模塊根據采集信號，將數據一位一位發送出去。知道了這個原理之后，我們構建起這樣一個框架

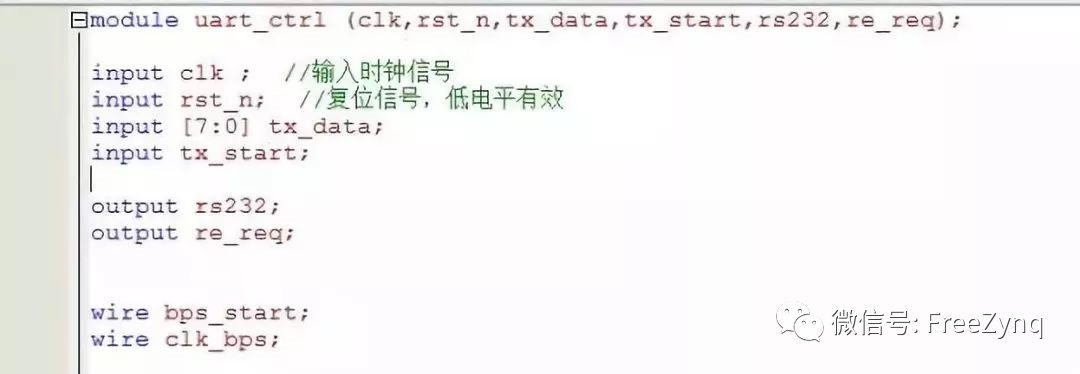

根據這個框圖，我們定義端口和線

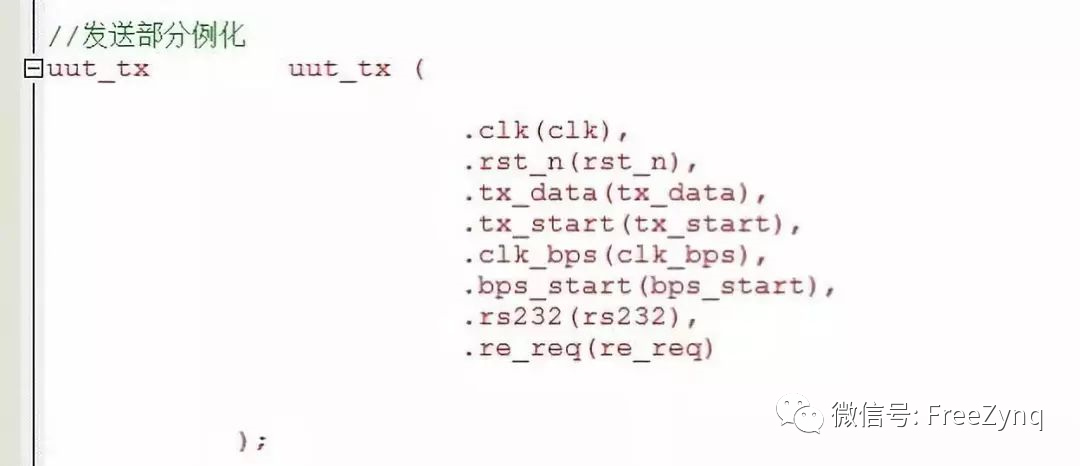

定義完端口之后，開始寫發送模塊，用邊沿脈沖檢測法檢測啟動信號tx_start信號的上升沿來啟動發送部分，波特率配置模塊具體代碼在前面也文章中有給出，就不在說明，寫完之后例化端口，這兩個模塊作為數據發送模塊的子模塊，要在數據發送模塊下例化

這樣一來，我們整個設計就完成了，看上去很簡單，但是從我自己實踐的角度來說還是有點挑戰的，包括中間出現的各種問題，下面就來分享一下我在做這個設計時遇到的問題

1.例化問題

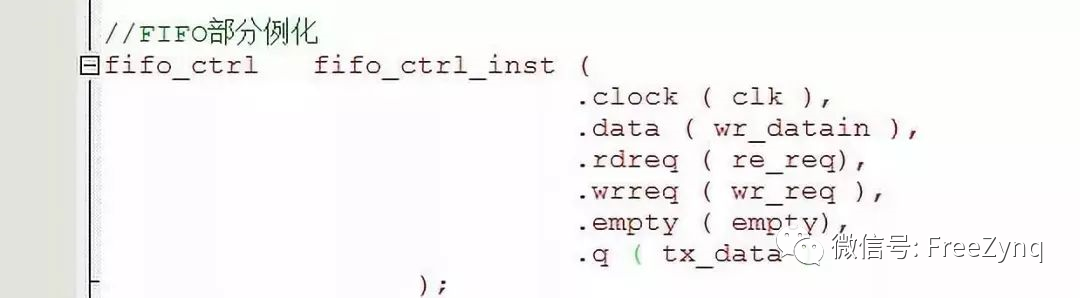

在例化端口時，要注意括號里面的才是本層模塊的端口，也就是說在本層模塊上面已經定義過的變量，括號外面的才是被調用模塊的端口，也在下層模塊的頂部被聲明，我在寫這段程序的時候?qū)⒍哳嵉沽?，?dǎo)致連線不成功，最終是通過查看RTL視圖知道了哪根線有問題才修改成功的

2.同一個變量不能在多個always語句中被賦值

我們可能習慣這么寫

1always @ (posedge clk ornegedge rst_n) 2 if(!rst_n) num <= 1'b0; 3 else num <= num+1'b1;

那么，num的值在其他always語句中就不允許再被賦值或者清零，我在寫的時候在其他always語句中將num 清零了，導致編譯不成功

3.  定義變量之前不要出現該變量，即使后面又定義了

例如，我先進行num的運算，之后再定義num，reg [3:0] num，這樣寫的話雖然編譯沒有錯誤，但是在調用modelsim仿真的時候它會出現編譯錯誤，所以為了規范，不要這樣寫

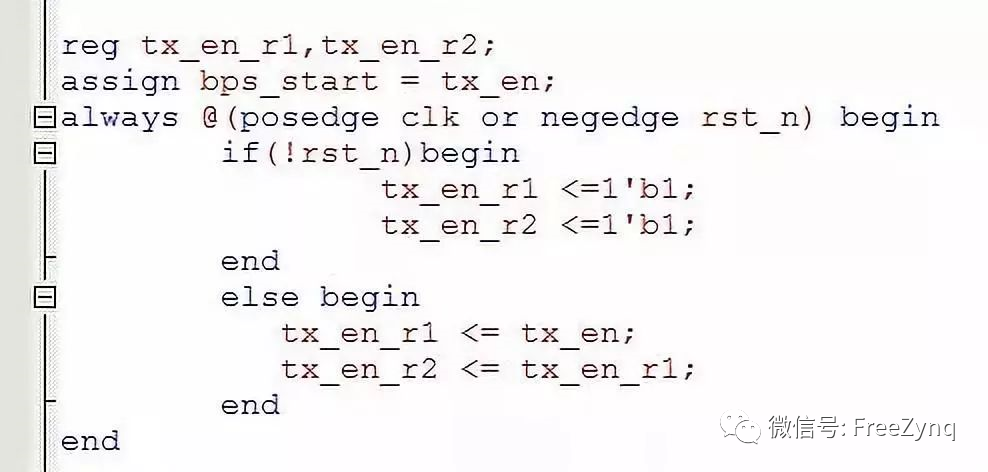

4.  在邊沿脈沖檢測的時候，習慣于檢測下降沿，而這里是檢測tx_en 的上升沿，所以我在復位清零的時候錯誤的將兩級寄存器賦值為0，實際上在檢測上升沿時要對兩級寄存器復位時置一，再把最后一級寄存器取反后與上一級相與。

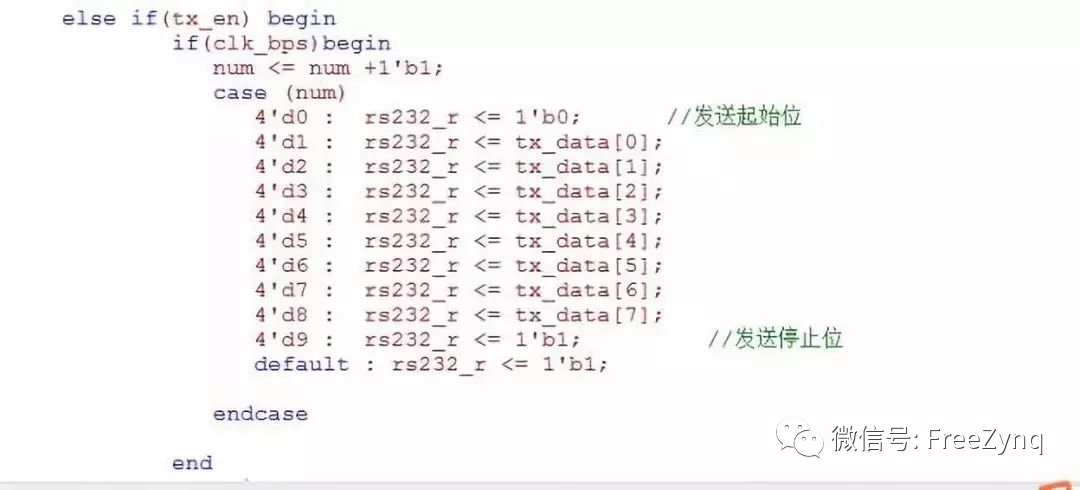

5.  在發送數據部分，由于受到上次寫接收部分程序的影響，沒有將起始位發送出去，因為在接收部分，是不需要接收起始位的，是從第一位開始，而在發送部分只有先發送起始位才能和上位機握手通信，還有在發送完數據后要發送停止位，其他情況下都發送高電平來阻止通信的進行

6.最后一個問題是最棘手的問題，我找了好大一半天也沒發現，最后還是根據源代碼找出來的，不過我還是不知道將這兩條語句顛倒了對程序有什么影響，只知道顛倒后數據會一直在發送，不會像預設一樣，每隔一秒發送一次，至今還是搞不清楚，希望大神指點迷津

總結

語法上的錯誤到不至于太難，寫的多了就不會出錯了，關鍵是邏輯上的錯誤很隱蔽，也很難發現，可以通過RTL視圖來檢測連線上是否正確，還可以借助仿真工具。
