01. 前言

狀態機是FPGA設計中一種非常重要、非常根基的設計思想，堪稱FPGA的靈魂，貫穿FPGA設計的始終。

02. 狀態機簡介

什么是狀態機：狀態機通過不同的狀態遷移來完成特定的邏輯操作（時序操作）狀態機是許多數字系統的核心部件， 是一類重要的時序邏輯電路。通常包括三個部分：
下一個狀態的邏輯電路
存儲狀態機當前狀態的時序邏輯電路
輸出組合邏輯電路

03. 狀態機分類

通常， 狀態機的狀態數量有限， 稱為有限狀態機（FSM） 。由于狀態機所有觸發器的時鐘由同一脈沖邊沿觸發， 故也稱之為同步狀態機。

根據狀態機的輸出信號是否與電路的輸入有關分為 Mealy 型狀態機和 Moore 型狀態機

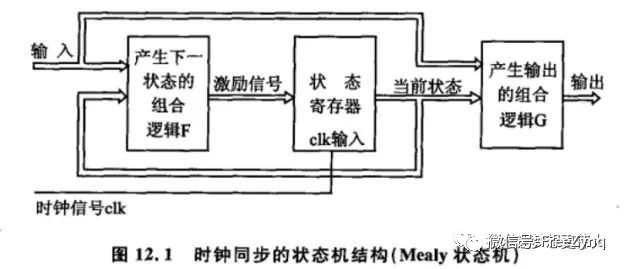

3.1，Mealy 型狀態機

電路的輸出信號不僅與電路當前狀態有關， 還與電路的輸入有關

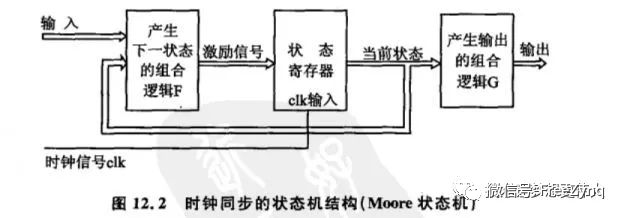

3.2，Moore 型狀態機

電路的輸出僅僅與各觸發器的狀態， 不受電路輸入信號影響或無輸入

狀態機的狀態轉移圖， 通常也可根據輸入和內部條件畫出。一般來說， 狀態機的設計包含下列設計步驟：

• 根據需求和設計原則， 確定是 Moore 型還是 Mealy 型狀態機；

• 分析狀態機的所有狀態， 對每一狀態選擇合適的編碼方式， 進行編碼；

• 根據狀態轉移關系和輸出繪出狀態轉移圖；

• 構建合適的狀態機結構， 對狀態機進行硬件描述。

04. 狀態機描述

狀態機的描述通常有三種方法， 稱為一段式狀態機， 二段式狀態機和三段式狀態機。
狀態機的描述通常包含以下四部分：

• 利用參數定義語句 parameter 描述狀態機各個狀態名稱， 即狀態編碼。狀態編碼通常有很多方法包含自然二進制編碼， One-hot 編碼，格雷編碼碼等；

• 用時序的 always 塊描述狀態觸發器實現狀態存儲；

• 使用敏感表和 case 語句（也采用 if-else 等價語句） 描述狀態轉換邏輯；

• 描述狀態機的輸出邏輯。

下面根據狀態機的三種方法來具體說明

4.1，一段式狀態機

 1module detect_1(  2input clk_i,  3input rst_n_i,  4output out_o  5);  6reg out_r;  7//狀態聲明和狀態編碼  8reg [1:0] state;  9parameter [1:0] S0=2'b00; 10parameter [1:0] S1=2'b01; 11parameter [1:0] S2=2'b10; 12parameter [1:0] S3=2'b11; 13always@(posedge clk_i) 14begin 15 if(!rst_n_i)begin 16 state<=0; 17 out_r<=1'b0; 18 end 19 else 20 case(state) 21 S0 : 22 begin 23 out_r<=1'b0; 24 state<= S1; 25 end 26 S1 : 27 begin 28 out_r<=1'b1; 29 state<= S2; 30 end 31 S2 : 32 begin 33 out_r<=1'b0; 34 state<= S3; 35 end 36 S3 : 37 begin 38 out_r<=1'b1; 39 end 40 endcase 41end 42assign out_o=out_r; 43endmodul 44

一段式狀態機是應該避免使用的， 該寫法僅僅適用于非常簡單的狀態機設計。

4.2，兩段式狀態機

 1module detect_2(  2 input clk_i,  3 input rst_n_i,  4 output out_o  5 );  6 reg out_r;  7 //狀態聲明和狀態編碼  8 reg [1:0] Current_state;  9 reg [1:0] Next_state; 10 parameter [1:0] S0=2'b00; 11 parameter [1:0] S1=2'b01; 12 parameter [1:0] S2=2'b10; 13 parameter [1:0] S3=2'b11; 14 //時序邏輯： 描述狀態轉換 15 always@(posedge clk_i) 16 begin 17 if(!rst_n_i) 18 Current_state<=0; 19 else 20 Current_state<=Next_state; 21 end 22 //組合邏輯:描述下一狀態和輸出 23 always@(*) 24 begin 25 out_r=1'b0; 26 case(Current_state) 27 S0 : 28 begin 29 out_r=1'b0; 30 Next_state= S1; 31 end 32 S1 : 33 begin 34 out_r=1'b1; 35 Next_state= S2; 36 end 37 S2 : 38 begin 39 out_r=1'b0; 40 Next_state= S3; 41 end 42 S3 : 43 begin 44 out_r=1'b1; 45 Next_state=Next_state; 46 end 47 endcase 48 end 49 assign out_o = out_r; 50endmodule 51

兩段式狀態機采用兩個 always 模塊實現狀態機的功能， 其中一個 always 采用同步時序邏輯描述狀態轉移， 另一個 always 采用組合邏輯來判斷狀態條件轉移。

4.3，三段式狀態機

 1module detect_3(  2 input clk_i,  3 input rst_n_i,  4 output out_o  5 );  6 reg out_r;  7 //狀態聲明和狀態編碼  8 reg [1:0] Current_state;  9 reg [1:0] Next_state; 10 parameter [1:0] S0=2'b00; 11 parameter [1:0] S1=2'b01; 12 parameter [1:0] S2=2'b10; 13 parameter [1:0] S3=2'b11; 14 //時序邏輯： 描述狀態轉換 15 always@(posedge clk_i) 16 begin 17 if(!rst_n_i) 18 Current_state<=0; 19 else 20 Current_state<=Next_state; 21 end 22 //組合邏輯： 描述下一狀態 23 always@(*) 24 begin 25 case(Current_state) 26 S0: 27 Next_state = S1; 28 S1: 29 Next_state = S2; 30 S2: 31 Next_state = S3; 32 S3: 33 begin 34 Next_state = Next_state; 35 end 36 default : 37 Next_state = S0; 38 endcase 39 end 40 //輸出邏輯： 讓輸出 out， 經過寄存器 out_r 鎖存后輸出， 消除毛刺 41 always@(posedge clk_i) 42 begin 43 if(!rst_n_i) 44 out_r<=1'b0; 45 else 46 begin 47 case(Current_state) 48 S0,S2: 49 out_r<=1'b0; 50 S1,S3: 51 out_r<=1'b1; 52 default : 53 out_r<=out_r; 54 endcase 55 end 56 end 57 58 assign out_o=out_r; 59endmodule 60

三段式狀態機在第一個 always 模塊采用同步時序邏輯方式描述狀態轉移， 第二個always 模塊采用組合邏輯方式描述狀態轉移規律， 第三個 always 描述電路的輸出。通常讓輸出信號經過寄存器緩存之后再輸出， 消除電路毛刺。

05. 狀態機優缺點

1、一段式狀態機

只涉及時序電路，沒有競爭與冒險，同時消耗邏輯比較少。

但是如果狀態非常多，一段式狀態機顯得比較臃腫，不利于維護。

2、兩段式狀態機

當一個模塊采用時序（狀態轉移），一個模塊采用組合時候（狀態機輸出），組合邏輯電路容易造成競爭與冒險；當兩個模塊都采用時序，可以避免競爭與冒險的存在，但是整個狀態機的時序上會延時一個周期。

兩段式狀態機是推薦的狀態機設計方法。

3、三段式狀態機

三段式狀態機在狀態轉移時采用組合邏輯電路+格雷碼，避免了組合邏輯的競爭與冒險；狀態機輸出采用了同步寄存器輸出，也可以避免組合邏輯電路的競爭與冒險；采用這兩種方法極大的降低了競爭冒險。并且在狀態機的采用這種組合邏輯電路+次態寄存器輸出，避免了兩段式狀態機的延時一個周期（三段式狀態機在上一狀態中根據輸入條件判斷當前狀態的輸出，從而在不插入額外時鐘節拍的前提下，實現寄存器的輸出）。

三段式狀態機也是比較推崇的，主要是由于維護方便， 組合邏輯與時序邏輯完全獨立。

06. 總結

靈活選擇狀態機，不一定要拘泥理論，怎樣方便怎樣來

07.擴展

四段式不是指三個always代碼，而是四段程序。使用四段式的寫法，可參照明德?lián)PGVIM特色指令Ztj產生的狀態機模板。

明·德·揚四段式狀態機符合一次只考慮一個因素的設計理念。

• 第一段代碼，照抄格式，完全不用想其他的。

• 第二段代碼，只考慮狀態之間的跳轉，也就是說各個狀態機之間跳轉關系。

• 第三段代碼，只考慮跳轉條件。

• 第四段，每個信號逐個設計。
