01. 前言

在FPGA 高手養成記-Test bench文件結構一覽無余 只是簡單的例舉了常用的 testbench 寫法，在工程應用中基本能夠滿足我們需求， 至于其他更為復雜的 testbench 寫法， 大家可參考其他書籍或資料。

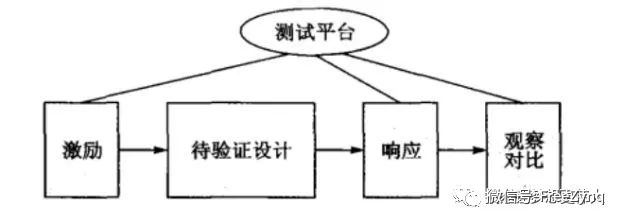

testbench沒有像RTL代碼設計那樣嚴謹，我們可以在符合語法規則的前提下，隨意編寫我們的測試文件，有些在RTL代碼中不可綜合的語句，我們可以在testbench中實現。大體流程如下：

02. 測試模塊設計

要測試我們的cpu需要ROM和RAM模塊，這就需要我們先做好這兩個模塊

這里定義了一個 1024 x 8 的RAM

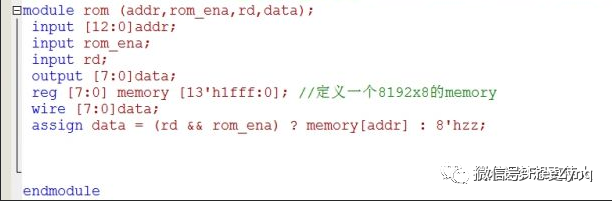

再定義一個8192  x 8 的ROM

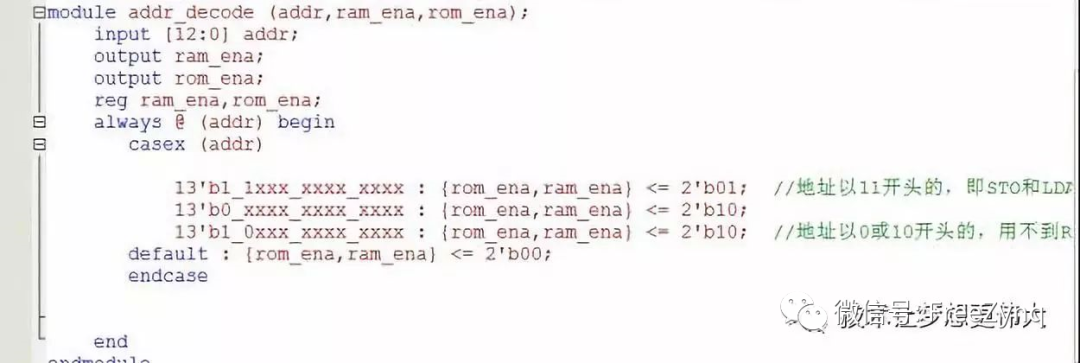

ROM和RAM都還沒有裝入數據，等會我們會調用函數給他們裝數據，接下來是地址譯碼器，來控制ROM和RAM的打開與關閉。

各模塊建立好之后我們就開始仿真了。

03.仿真

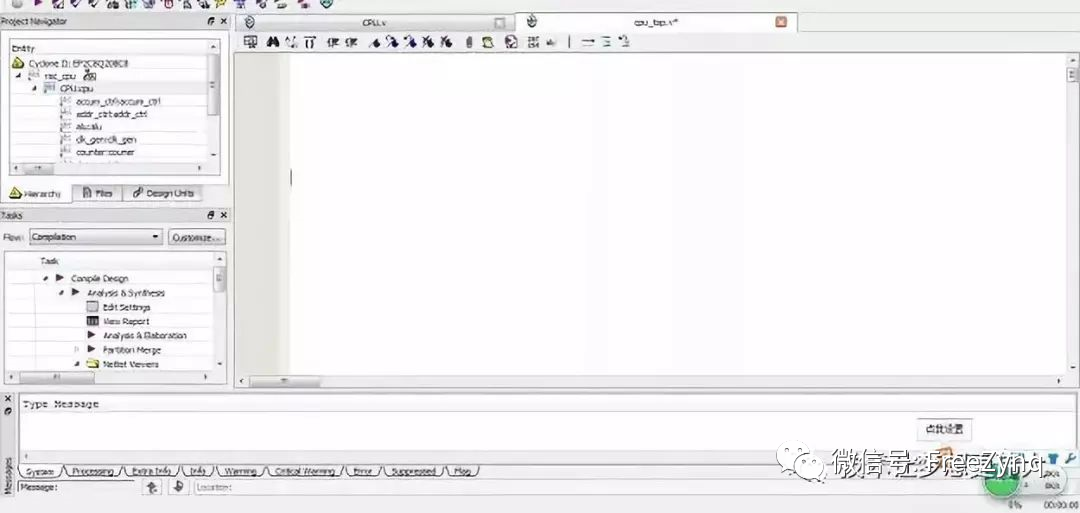

這次教學我們用的是modelsim SE 10.0 版本進行教學，直接先在quartus II中建一個.v文件將其保存在原來的工程文件目錄中，并命名為cpu_top.v，直接在這里寫測試代碼

下面大家可以來完成cpu 的仿真過程了

3.1，模塊包含

首先，我們需要將我們剛寫好的那幾個模塊包含進去，即CPU模塊，ROM模塊，RAM模塊，地址譯碼器模塊，并寫好時間測量度，見下圖

3.2，定義頂層模塊

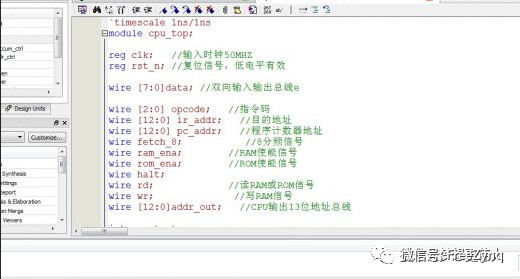

由于我們的設計只有兩個輸入，即時鐘模塊和復位模塊，凡是輸入信號在testbench中統一定義成reg型變量，凡是輸出或者雙向輸入輸出信號統一定義成wire型變量，我們的設計只有輸入沒有輸出，故只定義輸入和連線即可

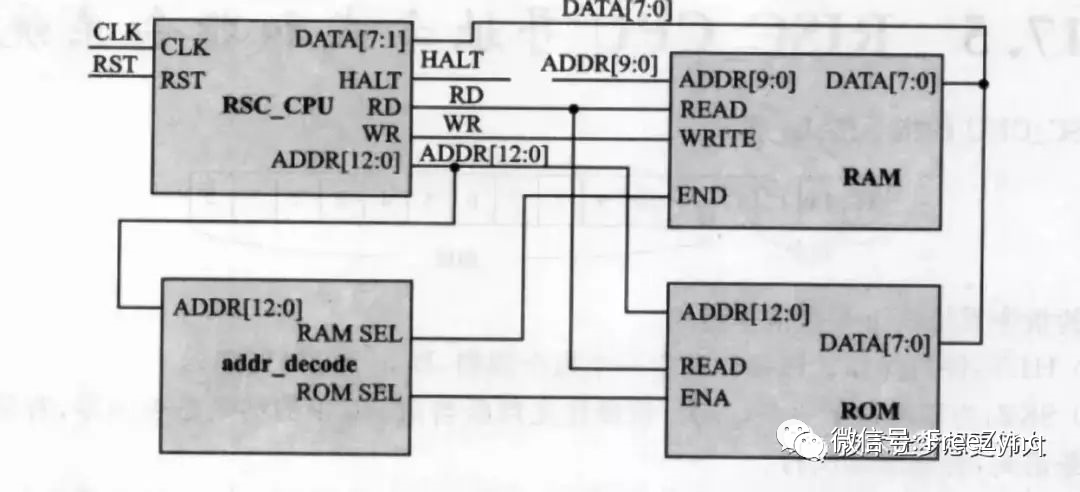

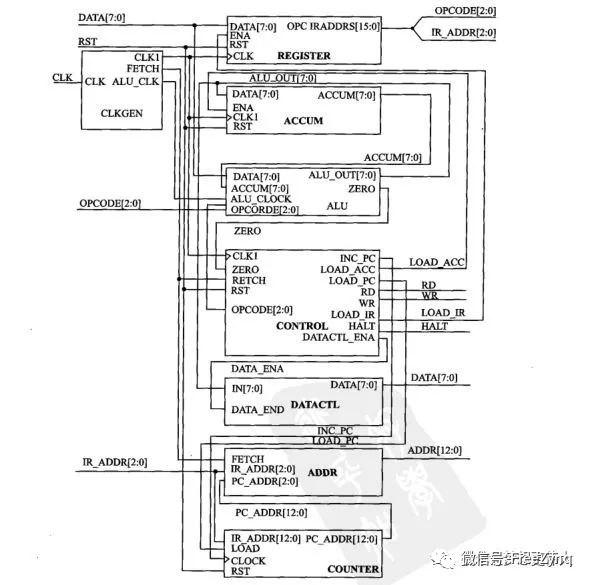

下圖便是我們要組成的測試頂層模塊圖，我們定義的wire型變量，實際就是我們頂層模塊中，模塊模塊與模塊間的連線。而這些連線就是我們cpu的輸出，這樣我們就可以用我們的測試模塊來測試我們的cpu是否能正確工作

3.3. 元件例化

就是將各個模塊連接起來即可，這里就不做太多的說明了，因?yàn)橐郧岸紝戇^很多次了

3.4.測試激勵的書寫

先寫好時鐘產生模塊和復位模塊.并將復位模塊用task任務封裝,這樣我們?cè)跍y(cè)試過程中就可以隨時調用復位任務進行復位

時鐘為50Mhz,復位時間為20ns

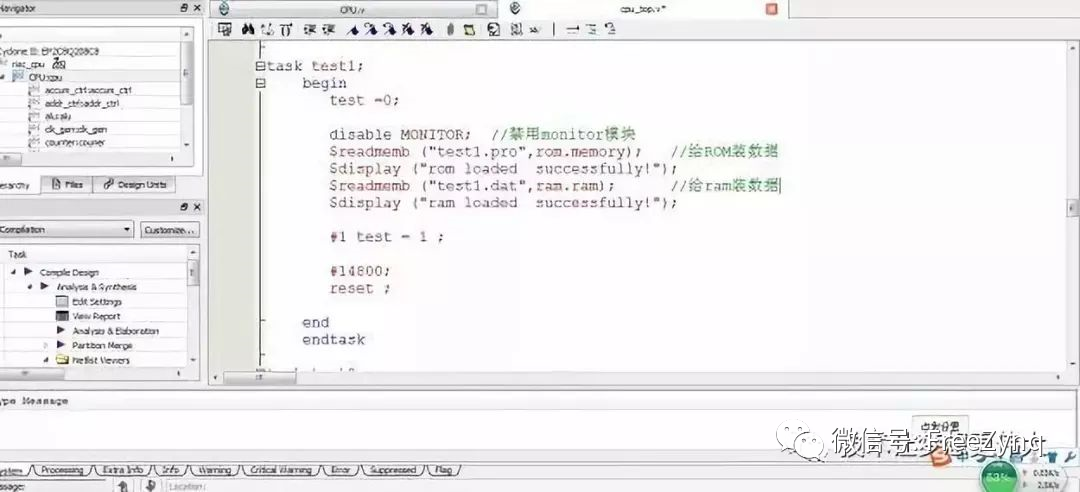

然后，我們?cè)儆胻ask封裝我們需要的模塊，我們來想一下，上電后，CPU會從ROM中讀兩個時鐘周期的數據是吧，但是我們的ROM現在還是空的，所以我們需要一個任務是往ROM中裝入程序，給ROM中裝數據我們可以用系統函數$readmemb，即打開一個文件，并將其中的數據送到我們之前定義的ROM中去

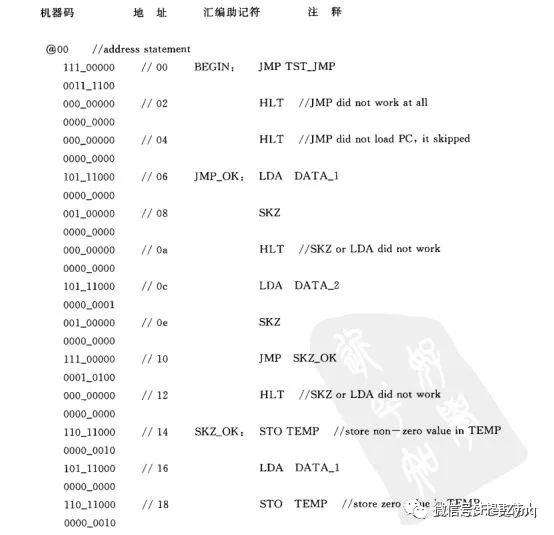

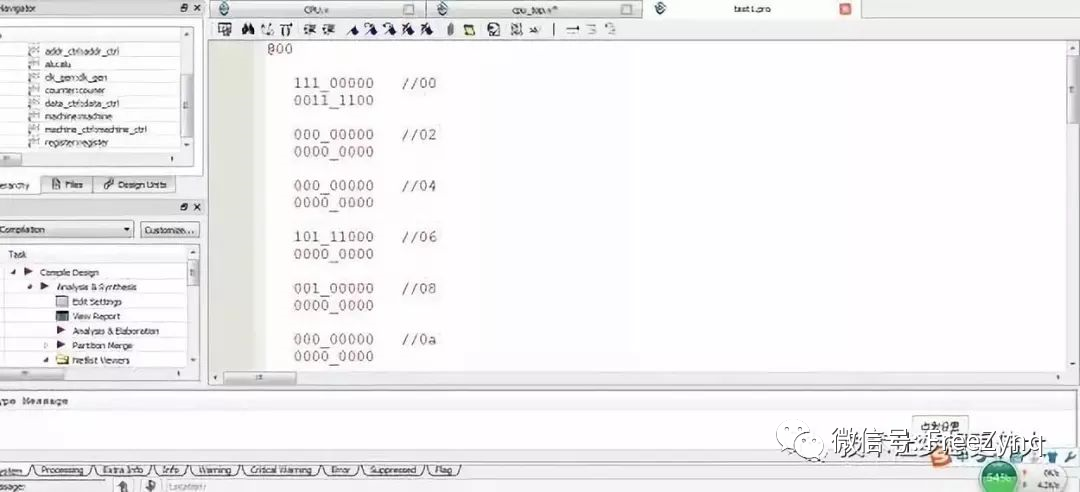

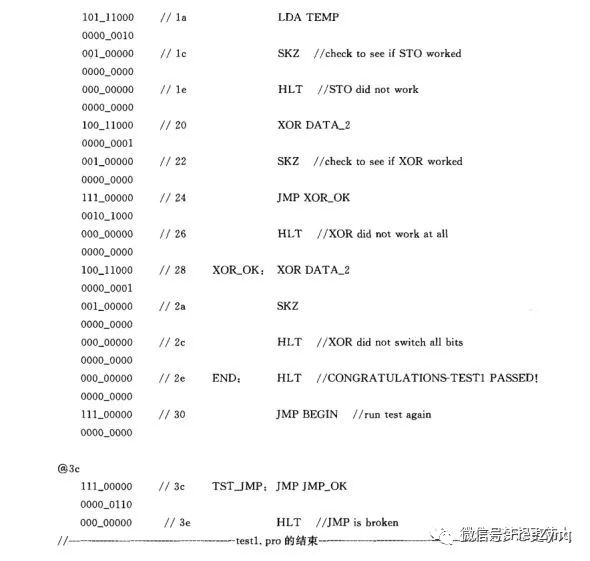

而test1.pro文件是需要我們自己定義的，我們可以在quartusII中再新建一個.v文件，在里面寫上我們自己定義的程序，并將其保存為.pro文件即可，至于寫什么程序，是我們隨便定義的.

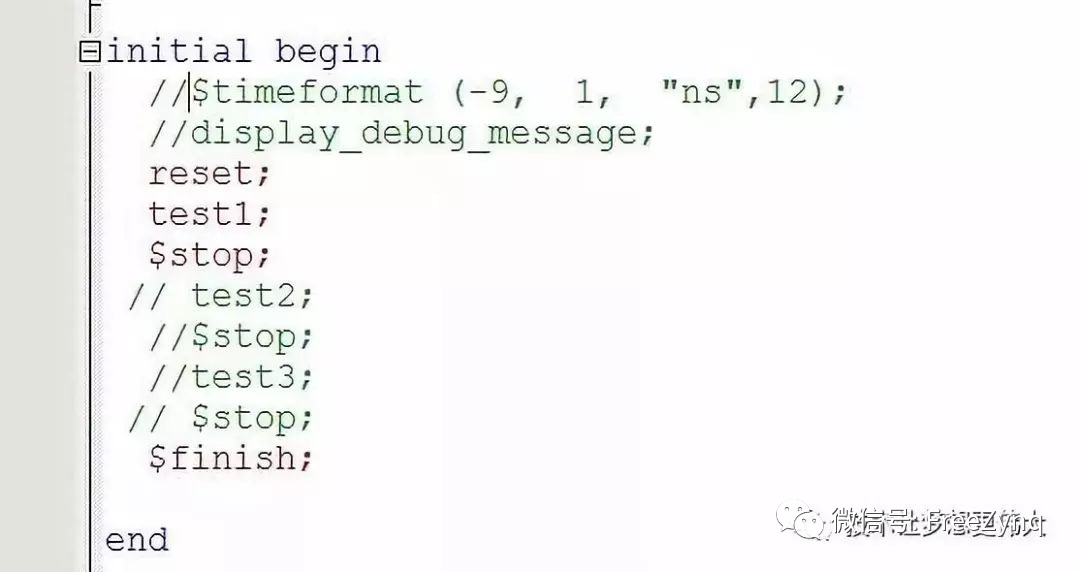

裝完ROM和RAM的數據之后，按說就可以了進行波形仿真了,因?yàn)閏pu是自動讀取數據的，下面我們先來做第一步仿真，我先把之后的代碼注釋掉，大家先看沒有被注釋掉的代碼

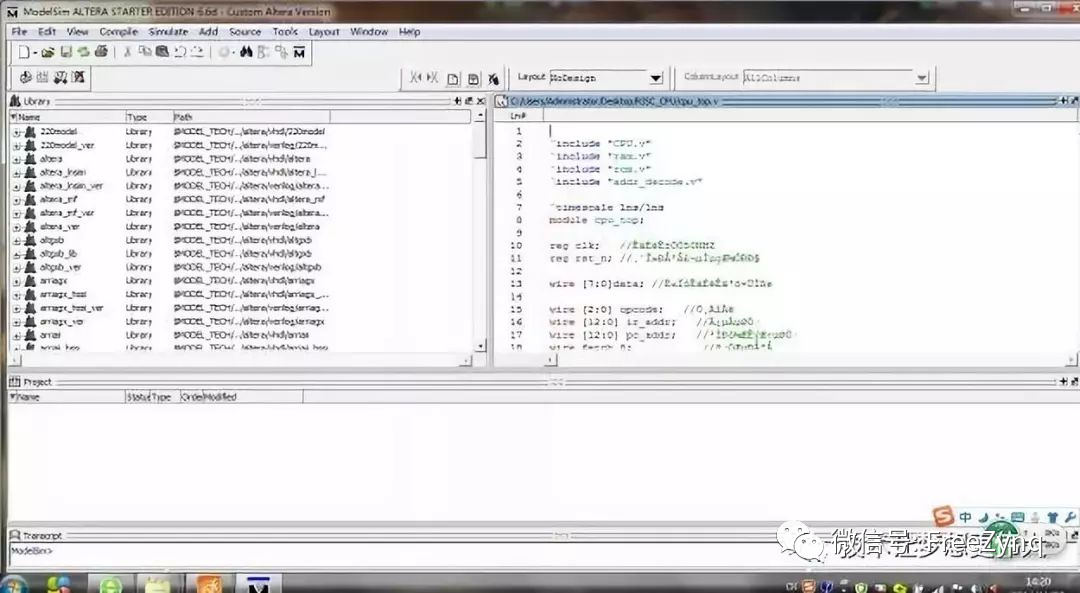

里面都是我們之前封裝好的函數，剛開始進行復位，然后進行第一步測試，之后停止，將其保存之后，并默認為用其打開，打開后見下圖

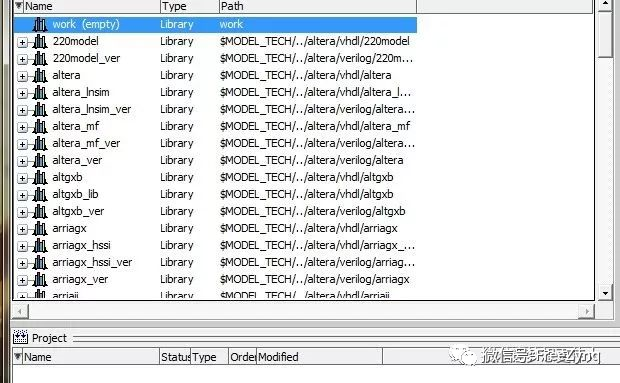

然后，file——new——library——ok即建好一個庫

點擊左上角的編譯按鈕，將我們之前寫好的所有.v文件全部都編譯進去

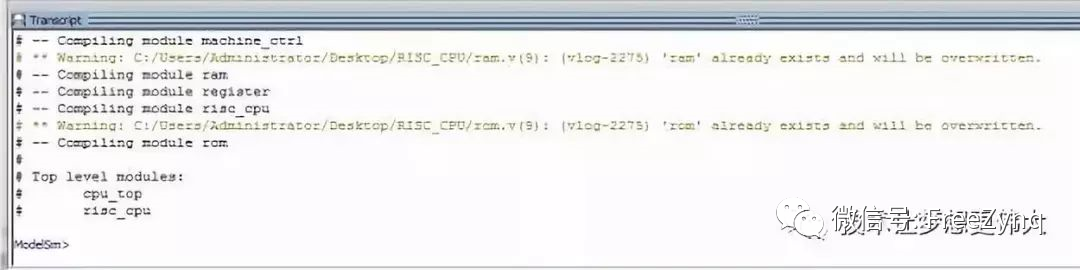

看到transcript一欄顯示編譯成功后即可，若沒有transcript一欄，可以選擇菜單中的view——transcript即可，若顯示有紅色錯誤，那就請讀者按照它的要求進行修改代碼，這說明你的代碼有問題，一般是連接問題

3.5，波形仿真

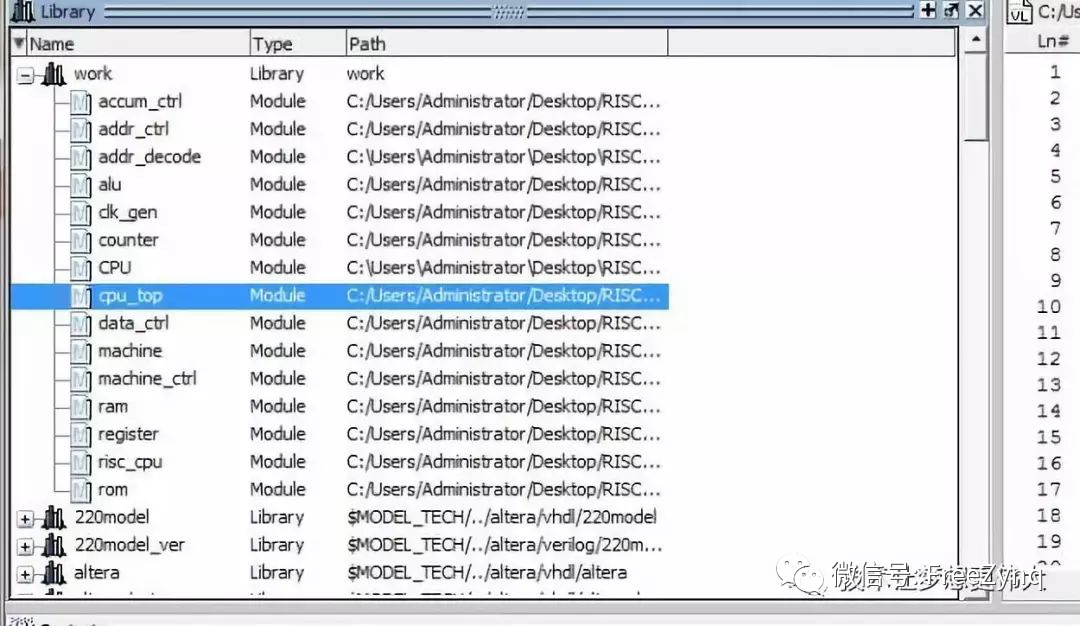

編譯成功后，雙擊cpu_top就可以開始波形仿真了

進入仿真頁面后，我們右擊cpu模塊將其加入至波形

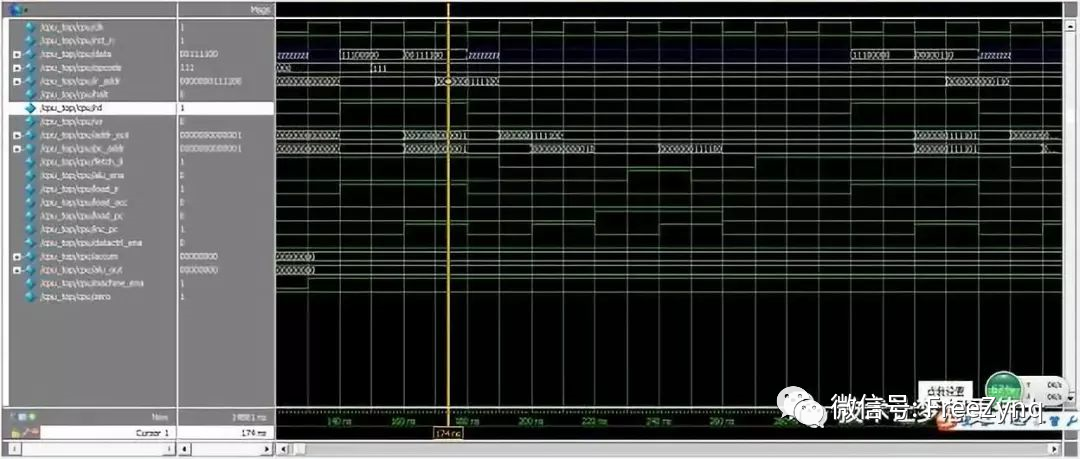

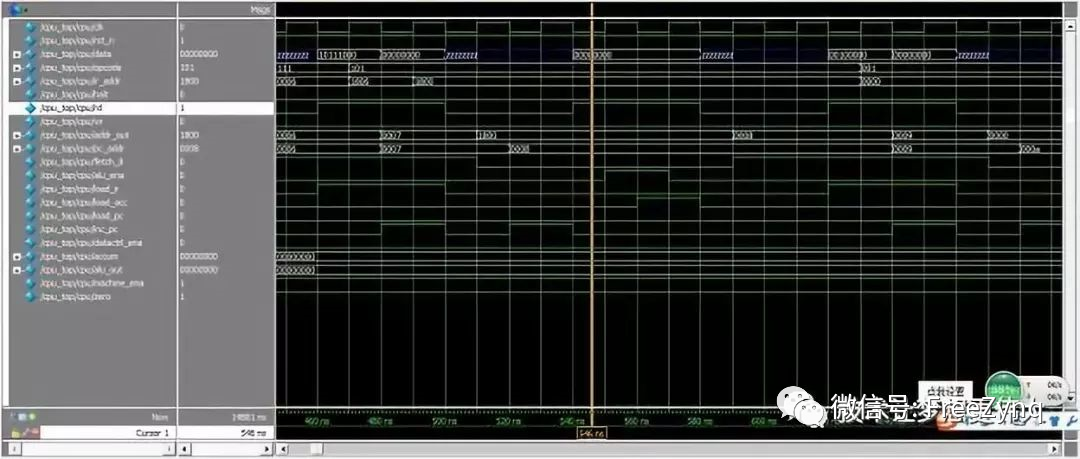

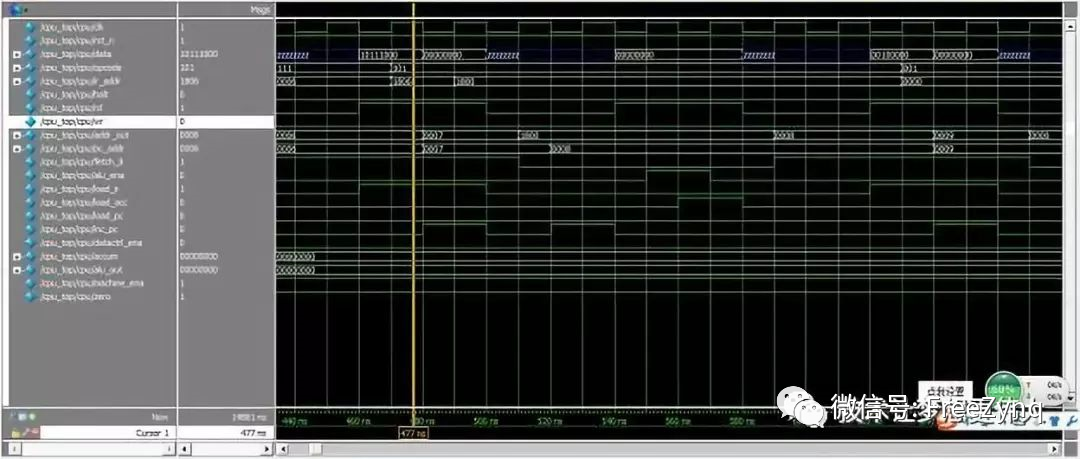

大家先看兩個圖，等會結合這兩個圖給大家細細講解仿真過程

我們先來看第一個過程

上電后，cpu先從ROM中讀回兩個周期的數據，是從ROM的0地址開始的，再對比我們之前定義好的ROM，數據讀取正確，讀回的數據的前三位是111，即指令碼JMP，后13位003c為地址碼，JMP指令是將讀回的數據作為新的地址碼來讀取相應地址的數據。那么，下一步，cpu應該是從ROM的003c地址處讀數據才對，再看一下波形

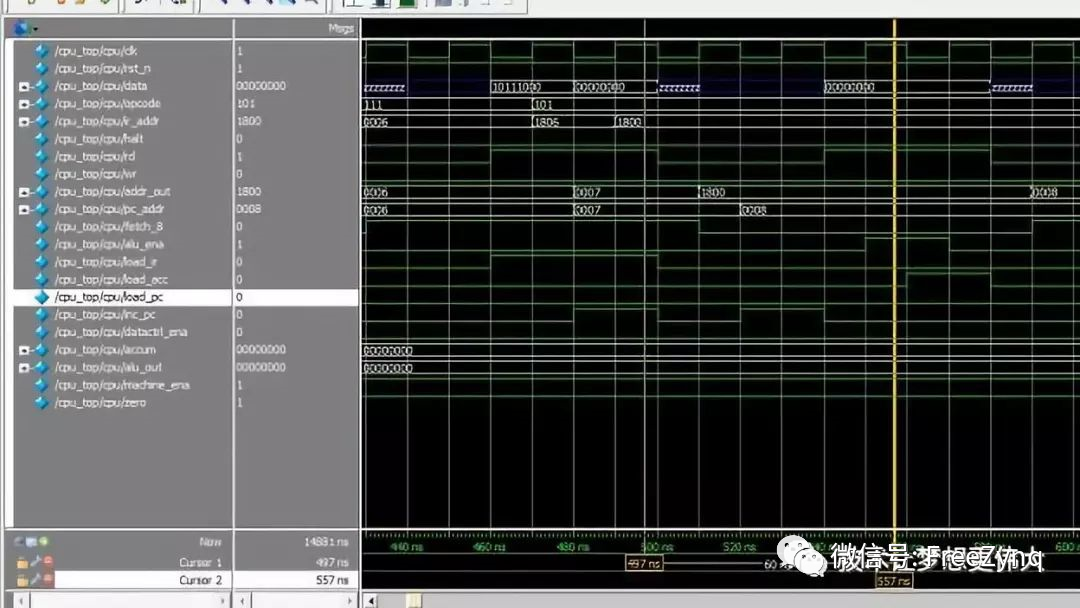

對比波形后可知，cpu正好是從003c處讀取數據，讀到的數據指令碼位111即JMP，地址碼位0006，再到ROM的0006地址處看

這次讀回的指令碼位101，即LDA，也就是說將后13位地址碼對應的RAM中的數據讀回，送到累加器中，想一下，這時的RAM應該是打開的，而且雙向輸入輸出口的數據總線上應該是來自RAM的8位數據，由于ROM0006地址處的地址碼為1800是13位的，而RAM的地址是9位的，因此實際上我們從RAM中讀回的數據是從RAM的0地址讀回的，即我們之前給RAM寫好的0000_0000，再看一下波形

正如我們所想的一樣，數據總線上是0000_0000，RAM是打開的，地址為1800

就這樣，讀者可以自己再試一下，看看我們的cpu是不是按照我們之前給他的程序運行的，在這里我就不再給大家一一介紹了

雖然波形仿真很直觀，但是看久了就會令人眼花繚亂，尤其是數據很多的時候，我們只能看其中一部分，不能講所有數據看完整，這時候我們單單是用波形來仿真就遠遠不夠了，下面介紹用系統任務仿真的過程

3.6，系統任務仿真

再回到我們的代碼，注釋掉了一些代碼吧，我們把那些代碼給加上，以其中一個過程為例

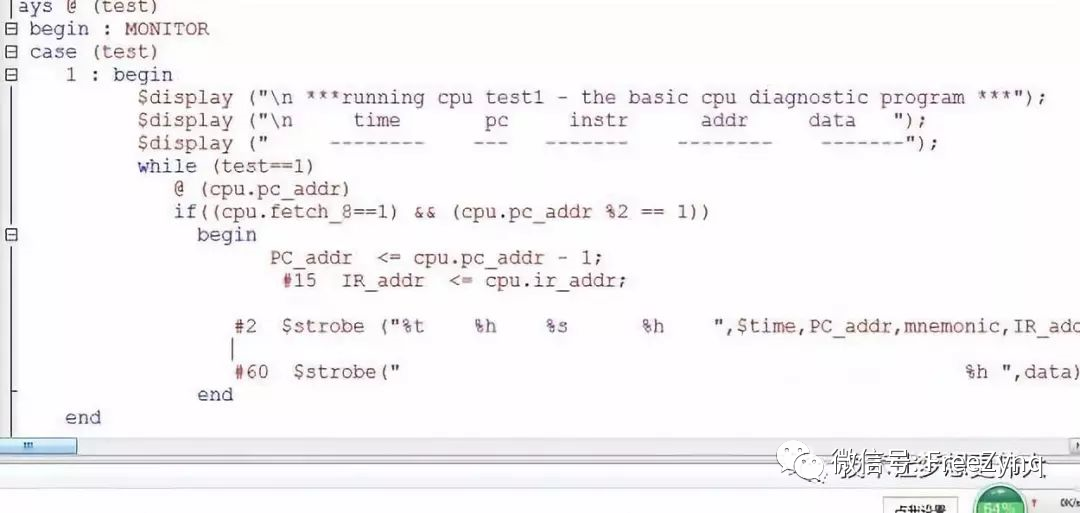

假設讀回的指令碼位101，即LDA，如果我在fentch_8的高電平期間且在cpu輸出地址為奇數的時候記錄一下此時的時間、指令、地址、目的地址、數據的話就可以不用看波形，讓電腦來幫助我們來分析了，因此作如下處理

這里我延時60ns，是因?yàn)榈谝淮斡涗浀臅r(shí)候數據總線上還沒有數據，只有延時一會才會有數據，即上面那張波形圖右邊那根黃色的線處記錄一下數據，并將其顯示。我們也可以加上一下標注，來幫助我們觀察

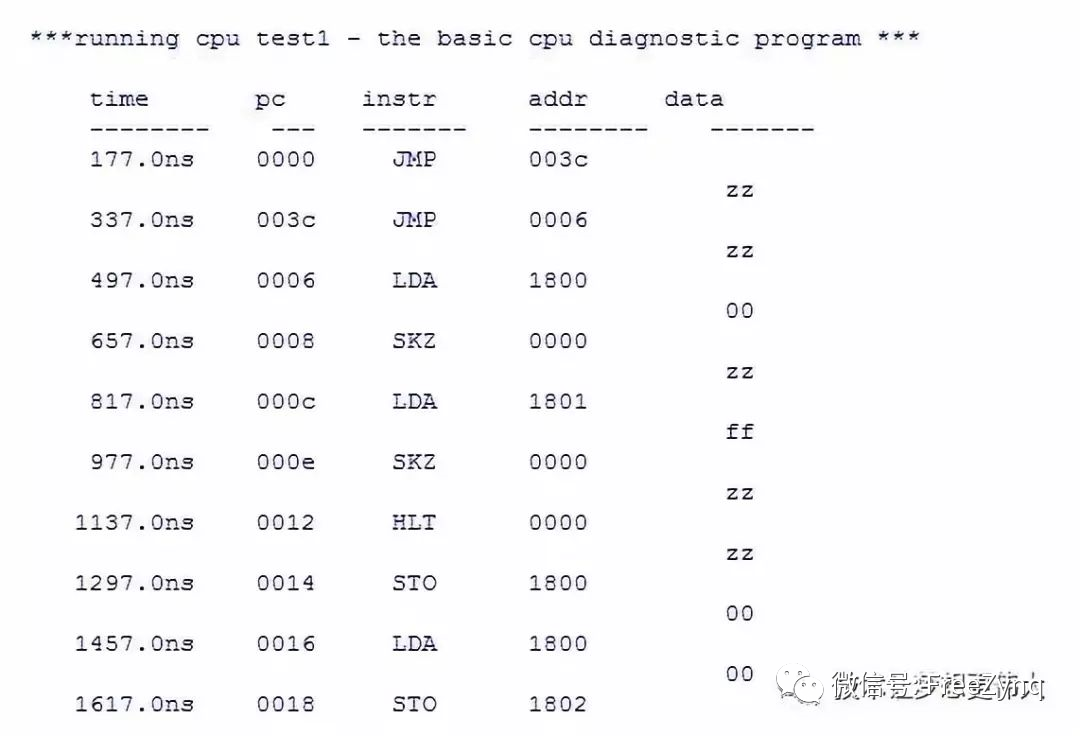

這樣我們?cè)賮矸抡娴臅r(shí)候就不用看波形了，直接打開transcript一欄觀察記錄即可

這樣便可以為我們省下大量的仿真時間

04. 總結

這里提出以下幾點建議供大家參考：

• 封裝有用且常用的 testbench， testbench 中可以使用 task 或 function 對代碼進行封裝， 下次利用時靈活調用即可；

• 如果待測試文件中存在雙向信號(inout)需要注意， 需要一個 reg 變量來表示輸入， 一個 wire 變量表示輸出；

• 單個 initial 語句不要太復雜，可分開寫成多個 initial 語句， 便于閱讀和修改；

• Testbench 說到底是依賴 PC 軟件平臺， 必須與自身設計的硬件功能相搭配。
