下面是一段16位乘法器的代碼，大家可以先瀏覽一下，之后我再做詳細解釋

 1module mux16(  2 clk,rst_n,  3 start,ain,bin,yout,done  4);  5  6 input clk; //芯片的時鐘信號。  7 input rst_n; //低電平復位、清零信號。定義為0表示芯片復位；定義為1表示復位信號無效。  8 input start; //芯片使能信號。定義為0表示信號無效；定義為1表示芯片讀入輸入管腳得乘數和被乘數，并將乘積復位清零。  9 input[15:0] ain; //輸入a（被乘數），其數據位寬為16bit. 10 input[15:0] bin; //輸入b（乘數），其數據位寬為16bit. 11 output[31:0] yout; //乘積輸出，其數據位寬為32bit. 12 output done; //芯片輸出標志信號。定義為1表示乘法運算完成. 13 14 reg[15:0] areg; //乘數a寄存器 15 reg[15:0] breg; //乘數b寄存器 16 reg[31:0] yout_r; //乘積寄存器 17 reg done_r; 18 reg[4:0] i; //移位次數寄存器 19 //------------------------------------------------ 20 //數據位控制 21 always @(posedge clk or negedge rst_n) 22 if(!rst_n) i <= 5'd0; 23 else if(start && i < 5'd17) i <= i+1'b1; 24 else if(!start) i <= 5'd0; 25 26 //------------------------------------------------ 27 //乘法運算完成標志信號產生 28 always @(posedge clk or negedge rst_n) 29 if(!rst_n) done_r <= 1'b0; 30 else if(i == 5'd16) done_r <= 1'b1; //乘法運算完成標志 31 else if(i == 5'd17) done_r <= 1'b0; //標志位撤銷 32 33 assign done = done_r; 34 35 //------------------------------------------------ 36 //專用寄存器進行移位累加運算 37 always @(posedge clk or negedge rst_n) begin 38 if(!rst_n) begin 39 areg <= 16'h0000; 40 breg <= 16'h0000; 41 yout_r <= 32'h00000000; 42 end 43 else if(start) begin //啟動運算 44 if(i == 5'd0) begin //鎖存乘數、被乘數 45 areg <= ain; 46 breg <= bin; 47 end 48 else if(i > 5'd0 && i < 5'd16) begin 49 if(areg[i-1]) yout_r = {1'b0,yout[30:15]+breg,yout_r[14:1]}; //累加并移位 50 else yout_r <= yout_r>>1; //移位不累加 51 end 52 else if(i == 5'd16 && areg[15]) yout_r[31:16] <= yout_r[31:16]+breg; //累加不移位 53 end 54 end 55 56 assign yout = yout_r; 57endmodule 58

要理解這段代碼，首先要弄明白幾個點。

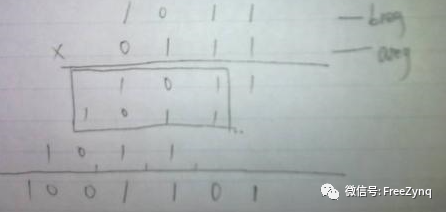

1. 我們通常寫的十進制的乘法豎式，同樣適用于二進制。下面我們就以這個算式為例：1011 x 0111 =0100_1101。

2. 兩個16位的數相乘，結果是32位的，沒有32位要在高位補零。

3. 計算兩個16位的數相乘需要移位15次。
   例如：

1 1 0 1 1 2 x        0 1 1 1 3------------------------------------ 4 1 0 1 1 5 1 0 1 1 6 1 0 1 1 7 0 0 0 0 8------------------------------------ 9 1 0 0 1 1 0 1

前三次計算是移位的，最后一次沒有移位

1. 兩個16位的數相加，結果是17位的，不夠17位最高位補零。
   例如語句yout[30:15]+breg，結果是17位的。

知道了這些，我們就開始看代碼了

• 1)、接口部分注釋寫的很清楚，這里就不提了

• 2)、數據位控制部分

1always @(posedge clk or negedge rst_n) 2if(!rst_n) i <= 5'd0; 3else if(start && i < 5'd17) i <= i+1'b1; 4else if(!start) i <= 5'd0;

當start為1時，芯片讀入兩個數，此時開始計數，計數16次，乘法運算開始

• 3)、乘法運算完成標志信號產生

1always @(posedge clk or negedge rst_n) 2if(!rst_n) done_r <= 1'b0; 3else if(i == 5'd16) done_r <= 1'b1; //乘法運算完成標志 4else if(i == 5'd17) done_r <= 1'b0; //標志位撤銷 5 6assign done = done_r;

這部分也很好理解

• 4)、專用寄存器進行移位累加運算

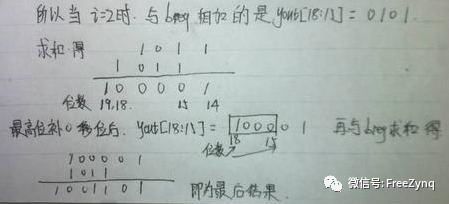

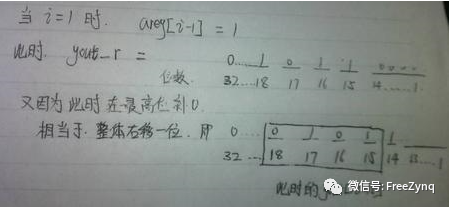

這里為了簡單，就用15到18位代替15到30位

以上部分是最主要的計算部分，其他地方相對來說還比較簡單，例如當乘數某一位為0時，不用累加，直接右移，當i計數到16時，此時就不用再移位了，可以直接用位數表示，直接累加即可。

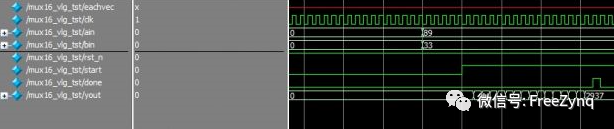

下面是仿真圖
