Zynq 7000系列 PS 軟件復位，原來是這么回事？
掃描二維碼
隨時隨地手機看文章

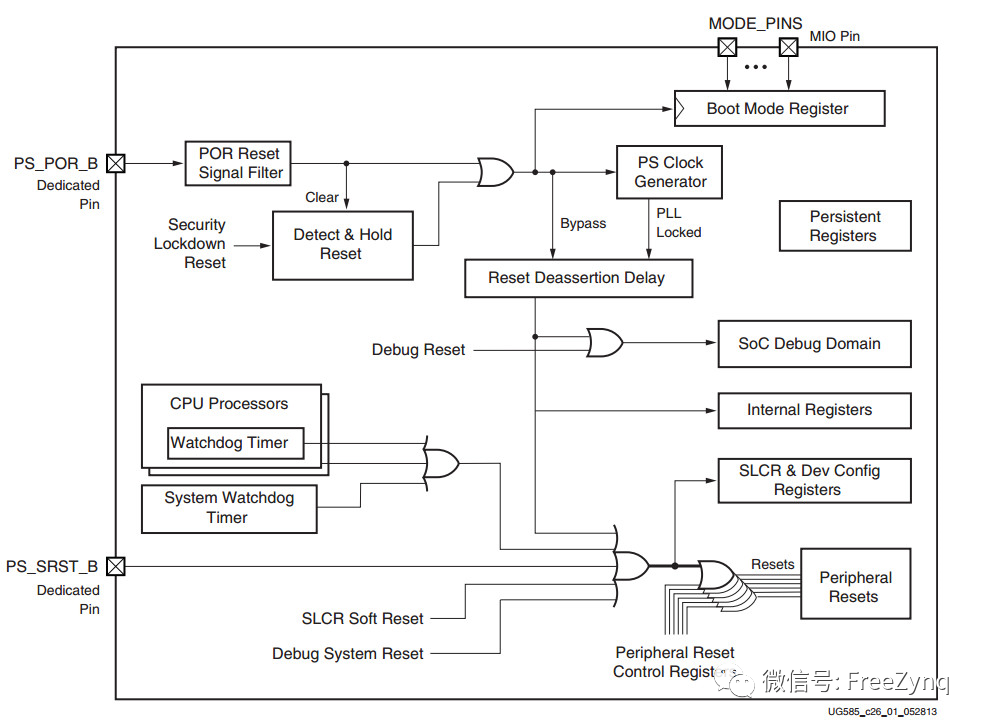

復位系統
復位系統包括由硬件，看門狗定時器，JTAG控制器和軟件產生的復位。
Zynq-7000SoC器件中的每個模塊和系統都包含一個由復位系統驅動的復位。
硬件復位由上電復位信號（PS_POR_B）和系統復位信號（PS_SRST_B）驅動。
看門狗定時器
PS 中有三個看門狗定時器，它們可以產生復位。
JTAG控制器可以生成一個重置，該重置僅重置PS的調試部分和系統級重置。
軟件可以生成單個子模塊重置或系統級別重置。
重置是由許多不同的來源引起的，并且到達許多不同的目的地。
本章確定所有重置，并說明其功能或提供指向另一章或另一文檔的指針
重置系統的主要功能
-
從硬件，看門狗定時器，JTAG控制器和軟件收集復位
-
驅動每個模塊和子系統的復位
-
是設備安全系統的組成部分
-
執行三個階段的序列：開機，內存清除和系統啟用
系統軟件復位
用戶可以通過斷言軟件重置來重置整個系統。
通過斷言PSS_RST_CTRL [SOFT_RST]，整個系統被重置，最終結果與用戶按下PS_SRST_B引腳（REBOOT_STATUS寄存器的值不同）。
就像其他系統重置一樣，所有RAM都將清除，PL也將重置。
怎么實現呢？

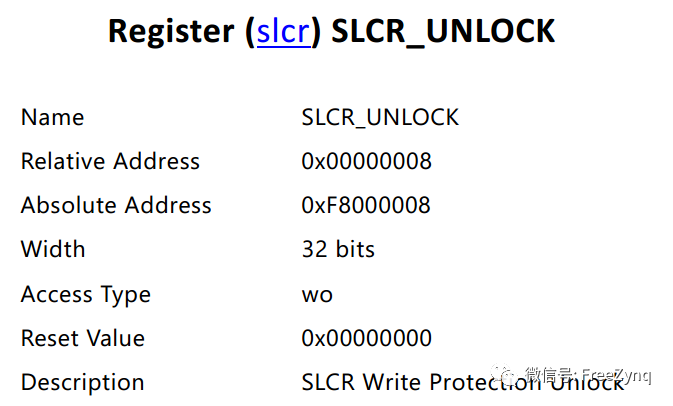

Register SLCR_UNLOCK寫入解鎖密鑰0xDF0D，以允許寫入slcr寄存器。
所有slcr寄存器0xF800_0000可以寫入0xF800_0B74，直到使用鎖定為止SLCR_LOCK寄存器。讀該寄存器返回零。

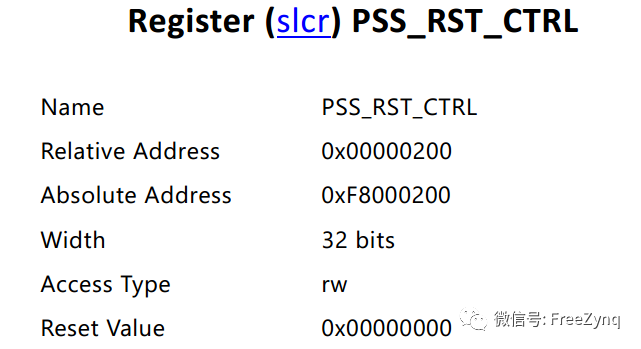

Register PSS_RST_CTRL處理系統軟件復位控制信號。
-
0：無影響
-
1：置位PS軟件復位脈沖（整個系統時鐘發生器除外）不需要寫0，硬件每次寫入1都會產生一個脈沖。
代碼實現
1//PSS_RST_CTRL寄存器，絕對地址， 2#define PSS_RST_CTRL_REG 0xF8000200 3 4//SLCR_UNLOCK寄存器，絕對地址， 5#define SLCR_UNLOCK_ADDR 0xF8000008 6 7#define UNLOCK_KEY 0xDF0D //使能碼 8 9#define PSS_RST_MASK 0x01 //復位碼 10 11void PsSoftwareReset(void) 12{ 13 Xil_Out32(SLCR_UNLOCK_ADDR, UNLOCK_KEY); //寫使能 14 Xil_Out32(PSS_RST_CTRL_REG, PSS_RST_MASK); //復位 15}
總結
那么就實現了系統軟件復位了，只要在需要的地方調用PsSoftwareReset()函數了。
最后說下ug585是很好的資料，在需要解決問題的時候是需要詳細解析的。只是你的英文就需要好好學習啦！
