前言
第一次聽到RISC-V這個詞大概是兩年前，當時覺得它也就是和MIPS這些CPU架構沒什么區別，因此也就不以為然了。直到去年，RISC-V這個詞開始頻繁地出現在微信和其他網站上，此時我再也不能無動于衷了，于是開始在網上搜索有關它的資料，開始知道有SiFive這個網站，知道SiFive出了好幾款RISC-V的開發板。可是最便宜的那一塊開發板都要700多RMB，最后還是忍痛出手了一塊。由于平時上班比較忙，所以玩這塊板子的時間并不多，也就是晚上下班后和周末玩玩，自己照著芯片手冊寫了幾個例程在板子上跑跑而已。
再后來發現網上已經有如何設計RISC-V處理器的書籍賣了，并且這個處理器是開源的，于是果斷買了一本來閱讀并瀏覽了它的開源代碼，最后表示看不懂。從那之后一個“從零開始寫RISC-V處理器”的想法開始不斷地出現在我的腦海里。我心里是很想學習、深入研究RISC-V的，但是一直以來都沒有verilog和FPGA的基礎，可以說是CPU設計領域里的門外漢，再加上很少業余時間，為此一度猶豫不決。但是直覺告訴我已近不能再等了，我決定開始自學verilog和FPGA，用簡單易懂的方式寫一個RISC-V處理器并且把它開源出來，在提高自身的同時希望能幫助到那些想入門RISC-V的同學，于是tinyriscv終于在2019年12月誕生了。
tinyriscv是一個采用三級流水線設計，順序、單發射、單核的32位RISC-V處理器，全部代碼都是采用verilog HDL語言編寫，核心設計思想是簡單、易懂。
緒論
RISC-V是什么
RISC，即精簡指令集處理器，是相對于X86這種CISC（復雜指令集處理器）來說的。RISC-V中的V是羅馬數字，也即阿拉伯?dāng)?shù)字中的5，就是指第5代RISC。
RISC-V是一種指令集架構，和ARM、MIPS這些是屬于同一類東西。RISC-V誕生于2010年，最大的特點是開源，任何人都可以設計RISC-V架構的處理器并且不會有任何版權問題。
既生ARM，何生RISC-V
ARM是一種很優秀的處理器，這一點是無可否認的，在RISC處理器中是處于絕對老大的地位。但是ARM是閉源的，要設計基于ARM的處理器是要交版權費的，或者說要購買ARM的授權，而且這授權費用是昂貴的。
RISC-V的誕生并不是偶然的，而是必然的，為什么？且由我從以下兩大領域進行說明。
先看開源軟件領域（或者說是操作系統領域），Windows是閉源的，Linux是開源的，Linux有多成功、對開源軟件有多重要的意義，這個不用多說了吧。再看手機操作系統領域，iOS是閉源的，Android是開源的，Android有多成功，這個也不用多說了吧。對于RISC處理器領域，由于有了ARM的閉源，必然就會有另外一種開源的RISC處理器。RISC-V之于CPU的意義，就好比Linux之于開源軟件的意義。
或者你會說現在也有好多開源的處理器架構啊，比如MIPS等等，為什么偏偏是RISC-V？這個在這里我就不細說了，我只想說一句：大部分人能看到的機遇不會是一個好的機遇，你懂的。
可以說未來十年乃至更長時間內不會有比RISC-V更優秀的開源處理器架構出現。錯過RISC-V，你注定要錯過一個時代。
淺談Verilog
verilog，確切來說應該是verilog HDL(Hardware Description Language )，從它的名字就可以知道這是一種硬件描述語言。首先它是一種語言，和C語言、C++語言一樣是一種編程語言，那么verilog描述的是什么硬件呢？描述電阻？描述電容？描述運算放大器？都不是，它描述的是數字電路里的硬件，比如與、非門、觸發器、鎖存器等等。
既然是編程語言，那一定會有它的語法，學過C語言的同學再來看verilog得代碼，會發現有很多地方是相似的。
verilog的語法并不難，難的是什么時候該用wire類型，什么時候該用reg類型，什么時候該用assign來描述電路，什么時候該用always來描述電路。assign能描述組合邏輯電路，always也能描述組合邏輯電路，兩者有什么區別呢？
用always描述組合邏輯電路
我們知道數字電路里有兩大類型的電路，一種是組合邏輯電路，另外一種是時序邏輯電路。組合邏輯電路不需要時鐘作為觸發條件，因此輸入會立即(不考慮延時)反映到輸出。時序邏輯電路以時鐘作為觸發條件，時鐘的上升沿到來時輸入才會反映到輸出。
在verilog中，assign能描述組合邏輯電路，always也能描述組合邏輯電路。對于簡單的組合邏輯電路的話兩者描述起來都比較好懂、容易理解，但是一旦到了復雜的組合邏輯電路，如果用assign描述的話要么是一大串要么是要用好多個assign，不容易弄明白。但是用always描述起來卻是非常容易理解的。
既然這樣，那全部組合邏輯電路都用always來描述好了，呵呵，既然assign存在就有它的合理性。
用always描述組合邏輯電路時要注意避免產生鎖存器，if和case的分支情況要寫全。
在tinyriscv中用了大量的always來描述組合邏輯電路，特別是在譯碼和執行階段。
數字電路設計中的時序問題

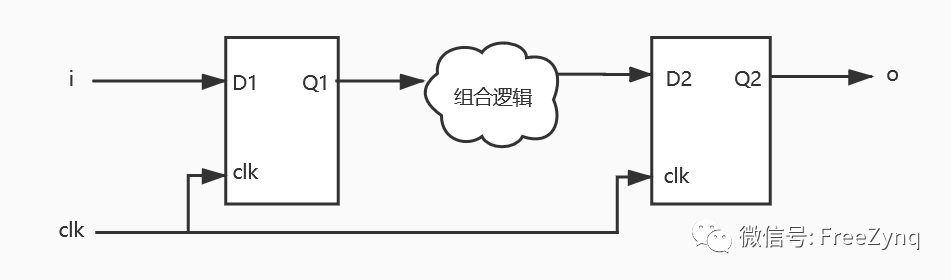

要分析數字電路中的時序問題，就一定要提到以下這個模型。
其中對時序影響最大的是上圖中的組合邏輯電路。所以要避免時序問題，最簡單的方法減小組合邏輯電路的延時。組合邏輯電路里的串聯級數越多延時就越大，實在沒辦法減小串聯級數時，可以采用流水線的方式將這些級數用觸發器隔開。
流水線設計
要設計處理器的話，流水線是繞不開的。當然你也可以抬杠說:”用狀態機也可以實現處理器啊，不一定要用流水線。”
采用流水線設計方式，不但可以提高處理器的工作頻率，還可以提高處理器的效率。但是流水線并不是越長越好，流水線越長要使用的資源就越多、面積就越大。
在設計一款處理器之前，首先要確定好所設計的處理器要達到什么樣的性能(或者說主頻最高是多少)，所使用的資源的上限是多少，功耗范圍是多少。如果一味地追求性能而不考慮資源和功耗的話，那么所設計出來的處理器估計就只能用來玩玩，或者做做學術研究。
tinyriscv采用的是三級流水線，即取指、譯碼和執行，設計的目標就是要對標ARM的Cortex-M3系列處理器。
代碼風格
代碼風格其實并沒有一種標準，但是并不代表代碼風格不重要。好的代碼風格可以讓別人看你的代碼時有一種賞心悅目的感覺。哪怕代碼只是寫給自己看，也一定要養成好的代碼風格的習慣。tinyriscv的代碼風格在很大程度上沿用了寫C語言代碼所采用的風格。
下面介紹tinyriscv的一些主要的代碼風格。
縮進
統一使用4個空格。
if語句
不管if語句下面有多少行語句，if下面的語句都由begin…end包起來，并且begin在if的最后，如下所示：
1if (a == 1'b1) begin 2 c <= b; 3end else begin 4 c <= d; 5end
case語句
對于每一個分支情況，不管有多少行語句，都由begin…end包起來，如下所示：
1case (a) 2 c: begin 3 e = g; 4 end 5 default: begin 6 b = t; 7 end 8endcase
always語句
always語句后跟begin，如下所示：
1always @ (posedge clk) begin 2 a <= b; 3end
其他
=、==、<=、>=、+、-、*、/、@等符號左右各有一個空格。
,和:符號后面有一個空格。
對于模塊的輸入信號，不省略wire關鍵字。
每個文件的最后留一行空行。
if、case、always后面都有一個空格。
硬件篇
硬件篇主要介紹tinyriscv的verilog代碼設計。

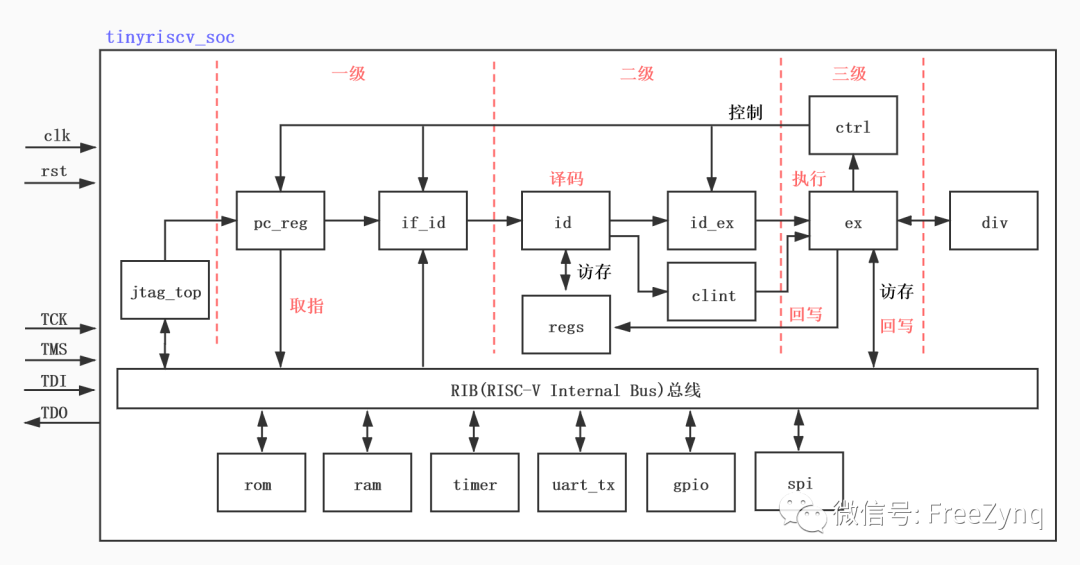

tinyriscv整體框架如圖2_1所示。
圖2_1 tinyriscv整體框架
可見目前tinyriscv已經不僅僅是一個內核了，而是一個小型的SOC，包含一些簡單的外設，如timer、uart_tx等。
tinyriscv SOC輸入輸出信號有兩部分，一部分是系統時鐘clk和復位信號rst，另一部分是JTAG調試信號，TCK、TMS、TDI和TDO。
上圖中的小方框表示一個個模塊，方框里面的文字表示模塊的名字，箭頭則表示模塊與模塊之間的的輸入輸出關系。
下面簡單介紹每個模塊的主要作用。
jtag_top：調試模塊的頂層模塊，主要有三大類型的信號，第一種是讀寫內存的信號，第二種是讀寫寄存器的信號，第三種是控制信號，比如復位MCU，暫停MCU等。
pc_reg：PC寄存器模塊，用于產生PC寄存器的值，該值會被用作指令存儲器的地址信號。
if_id：取指到譯碼之間的模塊，用于將指令存儲器輸出的指令打一拍后送到譯碼模塊。
id：譯碼模塊，純組合邏輯電路，根據if_id模塊送進來的指令進行譯碼。當譯碼出具體的指令(比如add指令)后，產生是否寫寄存器信號，讀寄存器信號等。由于寄存器采用的是異步讀方式，因此只要送出讀寄存器信號后，會馬上得到對應的寄存器數據，這個數據會和寫寄存器信號一起送到id_ex模塊。
id_ex：譯碼到執行之間的模塊，用于將是否寫寄存器的信號和寄存器數據打一拍后送到執行模塊。
ex：執行模塊，純組合邏輯電路，根據具體的指令進行相應的操作，比如add指令就執行加法操作等。此外，如果是lw等訪存指令的話，則會進行讀內存操作，讀內存也是采用異步讀方式。最后將是否需要寫寄存器、寫寄存器地址，寫寄存器數據信號送給regs模塊，將是否需要寫內存、寫內存地址、寫內存數據信號送給rib總線，由總線來分配訪問的模塊。
div：除法模塊，采用試商法實現，因此至少需要32個時鐘才能完成一次除法操作。
ctrl：控制模塊，產生暫停流水線、跳轉等控制信號。
clint：核心本地中斷模塊，對輸入的中斷請求信號進行總裁，產生最終的中斷信號。
rom：程序存儲器模塊，用于存儲程序文件。
ram：數據存儲器模塊，用于存儲程序中的數據。
timer：定時器模塊，用于計時和產生定時中斷信號。目前支持RTOS時需要用到該定時器。
uart_tx：串口發送模塊，主要用于調試打印。
gpio：簡單的IO口模塊，主要用于點燈調試。
spi：目前只有master角色，用于訪問spi從機，比如spi norflash。
PC寄存器
PC寄存器模塊所在的源文件：rtl/core/pc_reg.v

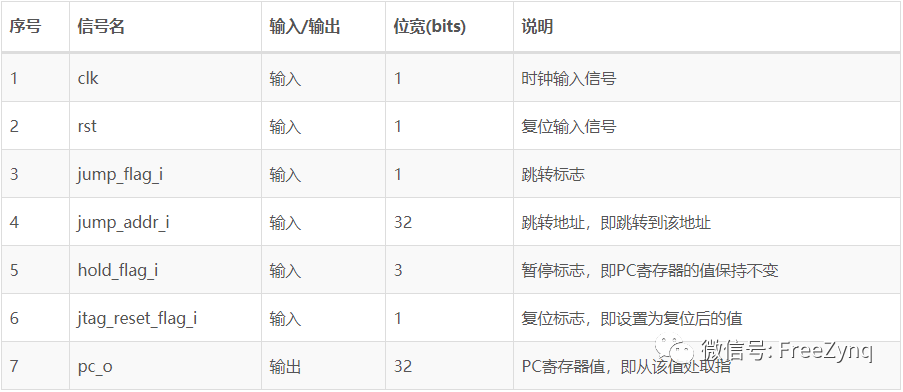

PC寄存器模塊的輸入輸出信號如下表所示：
PC寄存器模塊代碼比較簡單，直接貼出來：
1always @ (posedge clk) begin 2 // 復位 3 if (rst == `RstEnable || jtag_reset_flag_i == 1'b1) begin 4 pc_o <= `CpuResetAddr; 5 // 跳轉 6 end else if (jump_flag_i == `JumpEnable) begin 7 pc_o <= jump_addr_i; 8 // 暫停 9 end else if (hold_flag_i >= `Hold_Pc) begin 10 pc_o <= pc_o; 11 // 地址加4 12 end else begin 13 pc_o <= pc_o + 4'h4; 14 end 15end 16
第3行，PC寄存器的值恢復到原始值(復位后的值)有兩種方式，第一種不用說了，就是復位信號有效。第二種是收到j(luò)tag模塊發過來的復位信號。PC寄存器復位后的值為CpuResetAddr，即32’h0，可以通過改變CpuResetAddr的值來改變PC寄存器的復位值。
第6行，判斷跳轉標志是否有效，如果有效則直接將PC寄存器的值設置為jump_addr_i的值。因此可以知道，所謂的跳轉就是改變PC寄存器的值，從而使CPU從該跳轉地址開始取指。
第9行，判斷暫停標志是否大于等于Hold_Pc，該值為3’b001。如果是，則保持PC寄存器的值不變。這里可能會有疑問，為什么Hold_Pc的值不是一個1bit的信號。因?yàn)檫@個暫停標志還會被if_id和id_ex模塊使用，如果僅僅需要暫停PC寄存器的話，那么if_id模塊和id_ex模塊是不需要暫停的。當需要暫停if_id模塊時，PC寄存器也會同時被暫停。當需要暫停id_ex模塊時，那么整條流水線都會被暫停。
第13行，將PC寄存器的值加4。在這里可以知道，tinyriscv的取指地址是4字節對齊的，每條指令都是32位的。
通用寄存器
通用寄存器模塊所在的源文件：rtl/core/regs.v
一共有32個通用寄存器x0~x31，其中寄存器x0是只讀寄存器并且其值固定為0。

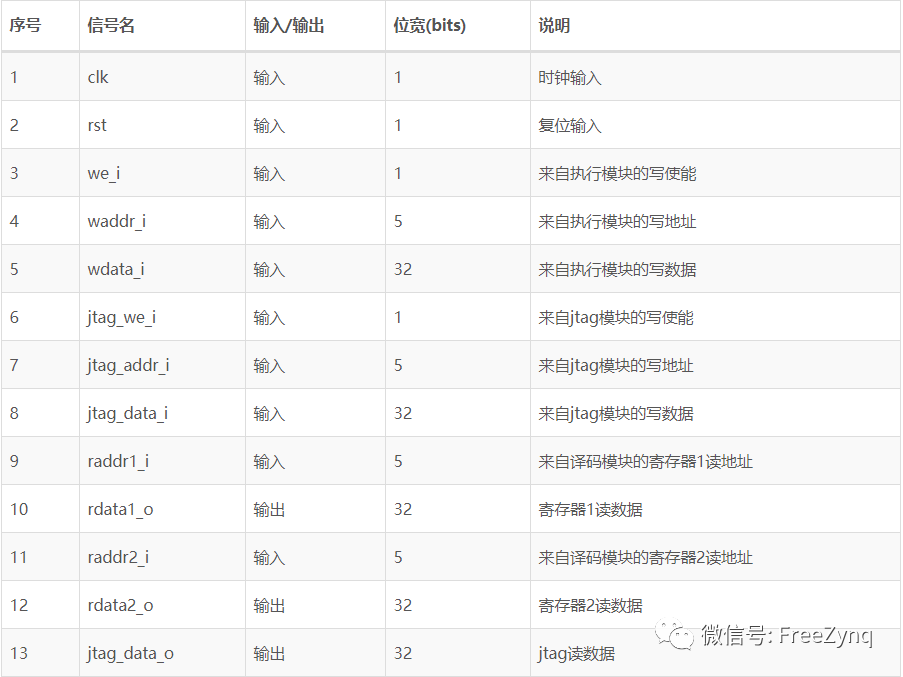

通用寄存器的輸入輸出信號如下表所示：
注意，這里的寄存器1不是指x1寄存器，寄存器2也不是指x2寄存器。而是指一條指令里涉及到的兩個寄存器(源寄存器1和源寄存器2)。一條指令可能會同時讀取兩個寄存器的值，所以有兩個讀端口。又因?yàn)閖tag模塊也會進行寄存器的讀操作，所以一共有三個讀端口。
讀寄存器操作來自譯碼模塊，并且讀出來的寄存器數據也會返回給譯碼模塊。寫寄存器操作來自執行模塊。
先看讀操作的代碼，如下：
1// 讀寄存器1 2always @ (*) begin 3 if (rst == `RstEnable) begin 4 rdata1_o = `ZeroWord; 5 end else if (raddr1_i == `RegNumLog2'h0) begin 6 rdata1_o = `ZeroWord; 7 // 如果讀地址等于寫地址，并且正在寫操作，則直接返回寫數據 8 end else if (raddr1_i == waddr_i && we_i == `WriteEnable) begin 9 rdata1_o = wdata_i; 10 end else begin 11 rdata1_o = regs[raddr1_i]; 12 end 13end 14 15// 讀寄存器2 16always @ (*) begin 17 if (rst == `RstEnable) begin 18 rdata2_o = `ZeroWord; 19 end else if (raddr2_i == `RegNumLog2'h0) begin 20 rdata2_o = `ZeroWord; 21 // 如果讀地址等于寫地址，并且正在寫操作，則直接返回寫數據 22 end else if (raddr2_i == waddr_i && we_i == `WriteEnable) begin 23 rdata2_o = wdata_i; 24 end else begin 25 rdata2_o = regs[raddr2_i]; 26 end 27end 28
可以看到兩個寄存器的讀操作幾乎是一樣的。因此在這里只解析讀寄存器1那部分代碼。
第5行，如果是讀寄存器0(x0)，那么直接返回0就可以了。
第8行，這涉及到數據相關問題。由于流水線的原因，當前指令處于執行階段的時候，下一條指令則處于譯碼階段。由于執行階段不會寫寄存器，而是在下一個時鐘到來時才會進行寄存器寫操作，如果譯碼階段的指令需要上一條指令的結果，那么此時讀到的寄存器的值是錯誤的。比如下面這兩條指令：
1add x1, x2, x3 2add x4, x1, x5
第二條指令依賴于第一條指令的結果。為了解決這個數據相關的問題就有了第8~9行的操作，即如果讀寄存器等于寫寄存器，則直接將要寫的值返回給讀操作。
第11行，如果沒有數據相關，則返回要讀的寄存器的值。
下面看寫寄存器操作，代碼如下：
1// 寫寄存器 2always @ (posedge clk) begin 3 if (rst == `RstDisable) begin 4 // 優先ex模塊寫操作 5 if ((we_i == `WriteEnable) && (waddr_i != `RegNumLog2'h0)) begin 6 regs[waddr_i] <= wdata_i; 7 end else if ((jtag_we_i == `WriteEnable) && (jtag_addr_i != `RegNumLog2'h0)) begin 8 regs[jtag_addr_i] <= jtag_data_i; 9 end 10 end 11end
第5~6行，如果執行模塊寫使能并且要寫的寄存器不是x0寄存器，則將要寫的值寫到對應的寄存器。
第7~8行，jtag模塊的寫操作。
CSR寄存器模塊(csr_reg.v)和通用寄存器模塊的讀、寫操作是類似的，這里就不重復了。
取指
目前tinyriscv所有外設(包括rom和ram)、寄存器的讀取都是與時鐘無關的，或者說所有外設、寄存器的讀取采用的是組合邏輯的方式。這一點非常重要!
tinyriscv并沒有具體的取指模塊和代碼。PC寄存器模塊的輸出pc_o會連接到外設rom模塊的地址輸入，又由于rom的讀取是組合邏輯，因此每一個時鐘上升沿到來之前(時序是滿足要求的)，從rom輸出的指令已經穩定在if_id模塊的輸入，當時鐘上升沿到來時指令就會輸出到id模塊。
取到的指令和指令地址會輸入到if_id模塊(if_id.v)，if_id模塊是一個時序電路，作用是將輸入的信號打一拍后再輸出到譯碼(id.v)模塊。
譯碼
譯碼模塊所在的源文件：rtl/core/id.v
譯碼模塊是一個純組合邏輯電路，主要作用有以下幾點：
1.根據指令內容，解析出當前具體是哪一條指令(比如add指令)。
2.根據具體的指令，確定當前指令涉及的寄存器。比如讀寄存器是一個還是兩個，是否需要寫寄存器以及寫哪一個寄存器。
3.訪問通用寄存器，得到要讀的寄存器的值。

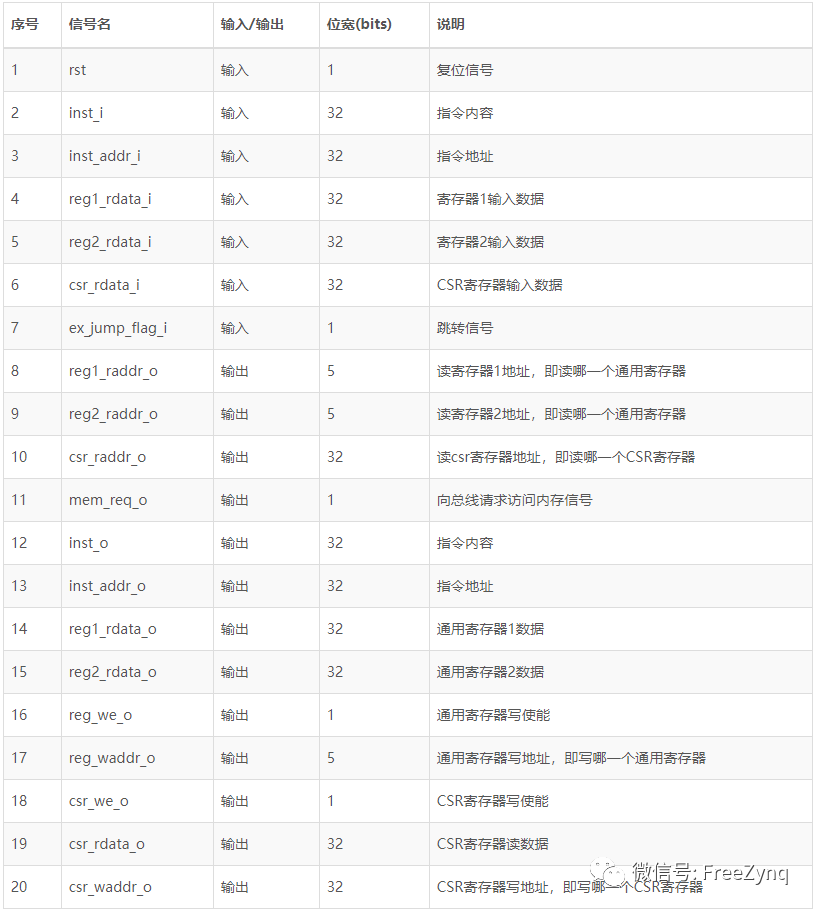

譯碼模塊的輸入輸出信號如下表所示：

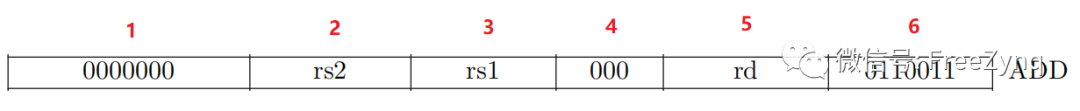

以add指令為例來說明如何譯碼。下圖是add指令的編碼格式：
可知，add指令被編碼成6部分內容。通過第1、4、6這三部分可以唯一確定當前指令是否是add指令。知道是add指令之后，就可以知道add指令需要讀兩個通用寄存器(rs1和rs2)和寫一個通用寄存器。下面看具體的代碼：
1case (opcode) 2... 3 `INST_TYPE_R_M: begin 4 if ((funct7 == 7'b0000000) || (funct7 == 7'b0100000)) begin 5 case (funct3) 6 `INST_ADD_SUB, `INST_SLL, `INST_SLT, `INST_SLTU, `INST_XOR, `INST_SR, `INST_OR, `INST_AND: begin 7 reg_we_o = `WriteEnable; 8 reg_waddr_o = rd; 9 reg1_raddr_o = rs1; 10 reg2_raddr_o = rs2; 11 end 12... 13
第1行，opcode就是指令編碼中的第6部分內容。
第3行，`INST_TYPE_R_M的值為7’b0110011。
第4行，funct7是指指令編碼中的第1部分內容。
第5行，funct3是指指令編碼中的第4部分內容。
第6行，到了這里，第1、4、6這三部分已經譯碼完畢，已經可以確定當前指令是add指令了。
第7行，設置寫寄存器標志為1，表示執行模塊結束后的下一個時鐘需要寫寄存器。
第8行，設置寫寄存器地址為rd，rd的值為指令編碼里的第5部分內容。
第9行，設置讀寄存器1的地址為rs1，rs1的值為指令編碼里的第3部分內容。
第10行，設置讀寄存器2的地址為rs2，rs2的值為指令編碼里的第2部分內容。
其他指令的譯碼過程是類似的，這里就不重復了。譯碼模塊看起來代碼很多，但是大部分代碼都是類似的。
譯碼模塊還有個作用是當指令為加載內存指令(比如lw等)時，向總線發出請求訪問內存的信號。這部分內容將在總線一節再分析。
譯碼模塊的輸出會送到id_ex模塊(id_ex.v)的輸入，id_ex模塊是一個時序電路，作用是將輸入的信號打一拍后再輸出到執行模塊(ex.v)。
執行
執行模塊所在的源文件：rtl/core/ex.v
執行模塊是一個純組合邏輯電路，主要作用有以下幾點：
1.根據當前是什么指令執行對應的操作，比如add指令，則將寄存器1的值和寄存器2的值相加。
2.如果是內存加載指令，則讀取對應地址的內存數據。
3.如果是跳轉指令，則發出跳轉信號。

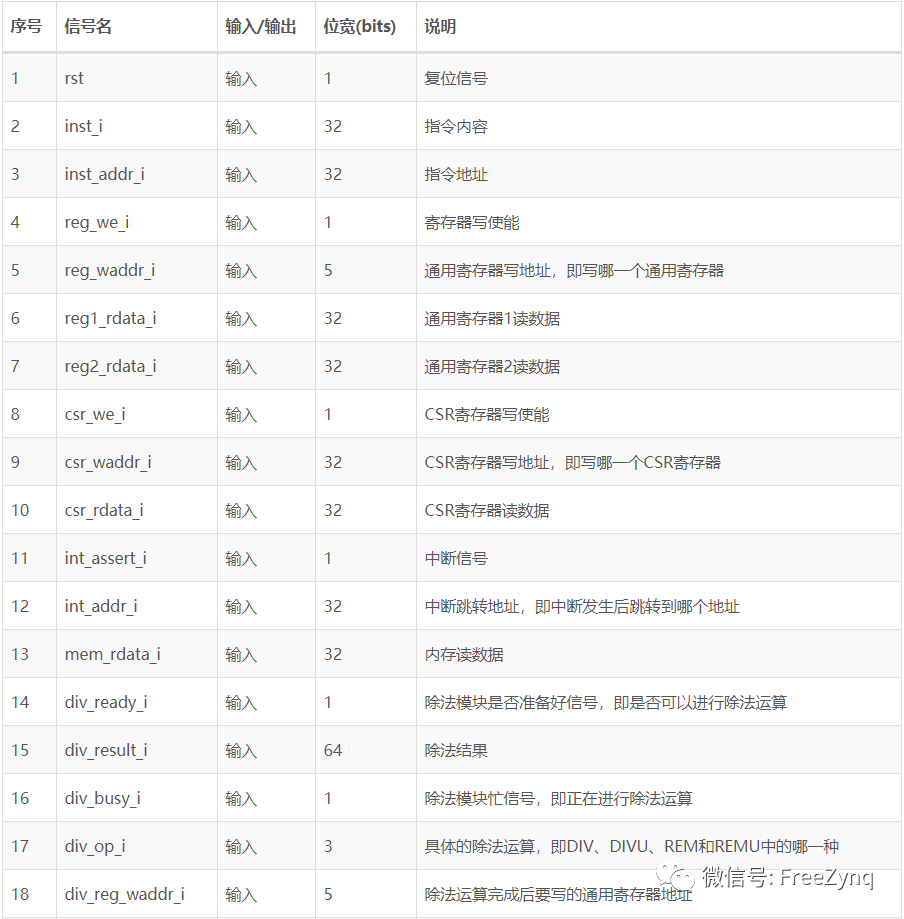

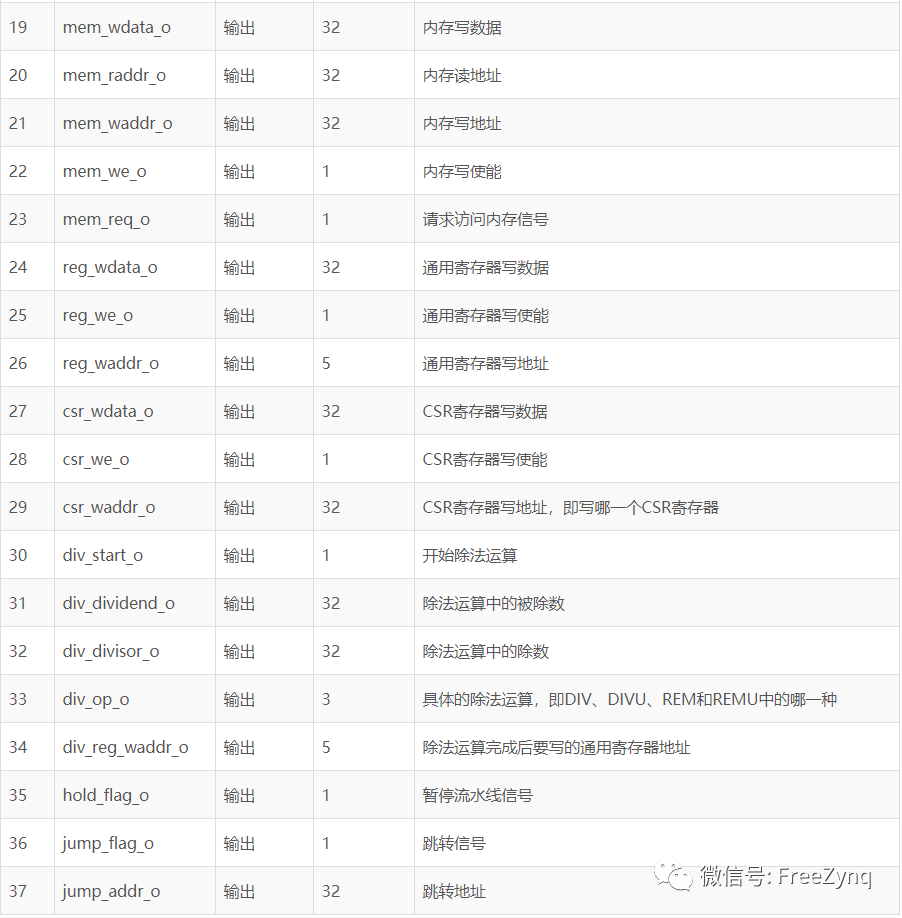

執行模塊的輸入輸出信號如下表所示：
下面以add指令為例說明，add指令的作用就是將寄存器1的值和寄存器2的值相加，最后將結果寫入目的寄存器。代碼如下：
1... 2`INST_TYPE_R_M: begin 3 if ((funct7 == 7'b0000000) || (funct7 == 7'b0100000)) begin 4 case (funct3) 5 `INST_ADD_SUB: begin 6 jump_flag = `JumpDisable; 7 hold_flag = `HoldDisable; 8 jump_addr = `ZeroWord; 9 mem_wdata_o = `ZeroWord; 10 mem_raddr_o = `ZeroWord; 11 mem_waddr_o = `ZeroWord; 12 mem_we = `WriteDisable; 13 if (inst_i[30] == 1'b0) begin 14 reg_wdata = reg1_rdata_i + reg2_rdata_i; 15 end else begin 16 reg_wdata = reg1_rdata_i - reg2_rdata_i; 17 end 18 ... 19 end 20...
第2~4行，譯碼操作。
第5行，對add或sub指令進行處理。
第6~12行，當前指令不涉及到的操作(比如跳轉、寫內存等)需要將其置回默認值。
第13行，指令編碼中的第30位區分是add指令還是sub指令。0表示add指令，1表示sub指令。
第14行，執行加法操作。
第16行，執行減法操作。
其他指令的執行是類似的，需要注意的是沒有涉及的信號要將其置為默認值，if和case情況要寫全，避免產生鎖存器。
下面以beq指令說明跳轉指令的執行。beq指令的編碼如下：
beq指令的作用就是當寄存器1的值和寄存器2的值相等時發生跳轉，跳轉的目的地址為當前指令的地址加上符號擴展的imm的值。具體代碼如下：
1... 2`INST_TYPE_B: begin 3 case (funct3) 4 `INST_BEQ: begin 5 hold_flag = `HoldDisable; 6 mem_wdata_o = `ZeroWord; 7 mem_raddr_o = `ZeroWord; 8 mem_waddr_o = `ZeroWord; 9 mem_we = `WriteDisable; 10 reg_wdata = `ZeroWord; 11 if (reg1_rdata_i == reg2_rdata_i) begin 12 jump_flag = `JumpEnable; 13 jump_addr = inst_addr_i + {{20{inst_i[31]}}, inst_i[7], inst_i[30:25], inst_i[11:8], 1'b0}; 14 end else begin 15 jump_flag = `JumpDisable; 16 jump_addr = `ZeroWord; 17 end 18 ... 19end 20...
第2~4行，譯碼出beq指令。
第5~10行，沒有涉及的信號置為默認值。
第11行，判斷寄存器1的值是否等于寄存器2的值。
第12行，跳轉使能，即發生跳轉。
第13行，計算出跳轉的目的地址。
第15、16行，不發生跳轉。
其他跳轉指令的執行是類似的，這里就不再重復了。
訪存
由于tinyriscv只有三級流水線，因此沒有訪存這個階段，訪存的操作放在了執行模塊中。具體是這樣的，在譯碼階段如果識別出是內存訪問指令(lb、lh、lw、lbu、lhu、sb、sh、sw)，則向總線發出內存訪問請求，具體代碼(位于id.v)如下：
1... 2`INST_TYPE_L: begin 3 case (funct3) 4 `INST_LB, `INST_LH, `INST_LW, `INST_LBU, `INST_LHU: begin 5 reg1_raddr_o = rs1; 6 reg2_raddr_o = `ZeroReg; 7 reg_we_o = `WriteEnable; 8 reg_waddr_o = rd; 9 mem_req = `RIB_REQ; 10 end 11 default: begin 12 reg1_raddr_o = `ZeroReg; 13 reg2_raddr_o = `ZeroReg; 14 reg_we_o = `WriteDisable; 15 reg_waddr_o = `ZeroReg; 16 end 17 endcase 18end 19`INST_TYPE_S: begin 20 case (funct3) 21 `INST_SB, `INST_SW, `INST_SH: begin 22 reg1_raddr_o = rs1; 23 reg2_raddr_o = rs2; 24 reg_we_o = `WriteDisable; 25 reg_waddr_o = `ZeroReg; 26 mem_req = `RIB_REQ; 27 end 28...
第2~4行，譯碼出內存加載指令，lb、lh、lw、lbu、lhu。
第5行，需要讀寄存器1。
第6行，不需要讀寄存器2。
第7行，寫目的寄存器使能。
第8行，寫目的寄存器的地址，即寫哪一個通用寄存器。
第9行，發出訪問內存請求。
第19~21行，譯碼出內存存儲指令，sb、sw、sh。
第22行，需要讀寄存器1。
第23行，需要讀寄存器2。
第24行，不需要寫目的寄存器。
第26行，發出訪問內存請求。
問題來了，為什么在取指階段發出內存訪問請求？這跟總線的設計是相關的，這里先不具體介紹總線的設計，只需要知道如果需要訪問內存，則需要提前一個時鐘向總線發出請求。
在譯碼階段向總線發出內存訪問請求后，在執行階段就會得到對應的內存數據。
下面看執行階段的內存加載操作，以lb指令為例，lb指令的作用是訪問內存中的某一個字節，代碼(位于ex.v)如下：
1... 2`INST_TYPE_L: begin 3 case (funct3) 4 `INST_LB: begin 5 jump_flag = `JumpDisable; 6 hold_flag = `HoldDisable; 7 jump_addr = `ZeroWord; 8 mem_wdata_o = `ZeroWord; 9 mem_waddr_o = `ZeroWord; 10 mem_we = `WriteDisable; 11 mem_raddr_o = reg1_rdata_i + {{20{inst_i[31]}}, inst_i[31:20]}; 12 case (mem_raddr_index) 13 2'b00: begin 14 reg_wdata = {{24{mem_rdata_i[7]}}, mem_rdata_i[7:0]}; 15 end 16 2'b01: begin 17 reg_wdata = {{24{mem_rdata_i[15]}}, mem_rdata_i[15:8]}; 18 end 19 2'b10: begin 20 reg_wdata = {{24{mem_rdata_i[23]}}, mem_rdata_i[23:16]}; 21 end 22 default: begin 23 reg_wdata = {{24{mem_rdata_i[31]}}, mem_rdata_i[31:24]}; 24 end 25 endcase 26 end 27... 28
第2~4行，譯碼出lb指令。
第5~10行，將沒有涉及的信號置為默認值。
第11行，得到訪存的地址。
第12行，由于訪問內存的地址必須是4字節對齊的，因此這里的mem_raddr_index的含義就是32位內存數據(4個字節)中的哪一個字節，2’b00表示第0個字節，即最低字節，2’b01表示第1個字節，2’b10表示第2個字節，2’b11表示第3個字節，即最高字節。
第14、17、20、23行，寫寄存器數據。
回寫
由于tinyriscv只有三級流水線，因此也沒有回寫(write back，或者說寫回)這個階段，在執行階段結束后的下一個時鐘上升沿就會把數據寫回寄存器或者內存。
需要注意的是，在執行階段，判斷如果是內存存儲指令(sb、sh、sw)，則向總線發出訪問內存請求。而對于內存加載(lb、lh、lw、lbu、lhu)指令是不需要的。因?yàn)閮?nèi)存存儲指令既需要加載內存數據又需要往內存存儲數據。
以sb指令為例，代碼(位于ex.v)如下：
1... 2`INST_TYPE_S: begin 3 case (funct3) 4 `INST_SB: begin 5 jump_flag = `JumpDisable; 6 hold_flag = `HoldDisable; 7 jump_addr = `ZeroWord; 8 reg_wdata = `ZeroWord; 9 mem_we = `WriteEnable; 10 mem_req = `RIB_REQ; 11 mem_waddr_o = reg1_rdata_i + {{20{inst_i[31]}}, inst_i[31:25], inst_i[11:7]}; 12 mem_raddr_o = reg1_rdata_i + {{20{inst_i[31]}}, inst_i[31:25], inst_i[11:7]}; 13 case (mem_waddr_index) 14 2'b00: begin 15 mem_wdata_o = {mem_rdata_i[31:8], reg2_rdata_i[7:0]}; 16 end 17 2'b01: begin 18 mem_wdata_o = {mem_rdata_i[31:16], reg2_rdata_i[7:0], mem_rdata_i[7:0]}; 19 end 20 2'b10: begin 21 mem_wdata_o = {mem_rdata_i[31:24], reg2_rdata_i[7:0], mem_rdata_i[15:0]}; 22 end 23 default: begin 24 mem_wdata_o = {reg2_rdata_i[7:0], mem_rdata_i[23:0]}; 25 end 26 endcase 27 end 28... 29
第2~4行，譯碼出sb指令。
第5~8行，將沒有涉及的信號置為默認值。
第9行，寫內存使能。
第10行，發出訪問內存請求。
第11行，內存寫地址。
第12行，內存讀地址，讀地址和寫地址是一樣的。
第13行，mem_waddr_index的含義就是寫32位內存數據中的哪一個字節。
第15、18、21、24行，寫內存數據。
sb指令只改變讀出來的32位內存數據中對應的字節，其他3個字節的數據保持不變，然后寫回到內存中。
跳轉和流水線暫停

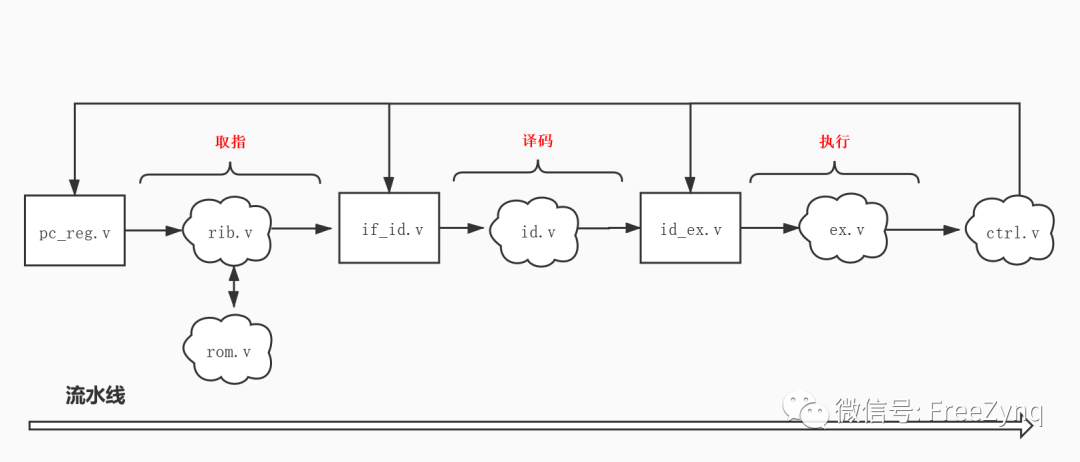

跳轉就是改變PC寄存器的值。又因?yàn)樘D(zhuǎn)與否需要在執行階段才知道，所以當需要跳轉時，則需要暫停流水線(正確來說是沖刷流水線。流水線是不可以暫停的，除非時鐘不跑了)。那怎么暫停流水線呢？或者說怎么實現流水線沖刷呢？tinyriscv的流水線結構如下圖所示。
其中長方形表示的是時序邏輯電路，云狀型表示的是組合邏輯電路。在執行階段，當判斷需要發生跳轉時，發出跳轉信號和跳轉地址給ctrl(ctrl.v)模塊。ctrl模塊判斷跳轉信號有效后會給pc_reg、if_id和id_ex模塊發出流水線暫停信號，并且還會給pc_reg模塊發出跳轉地址。在時鐘上升沿到來時，if_id和id_ex模塊如果檢測到流水線暫停信號有效則送出NOP指令，從而使得整條流水線(譯碼階段、執行階段)流淌的都是NOP指令，已經取出的指令就會無效，這就是流水線沖刷機制。

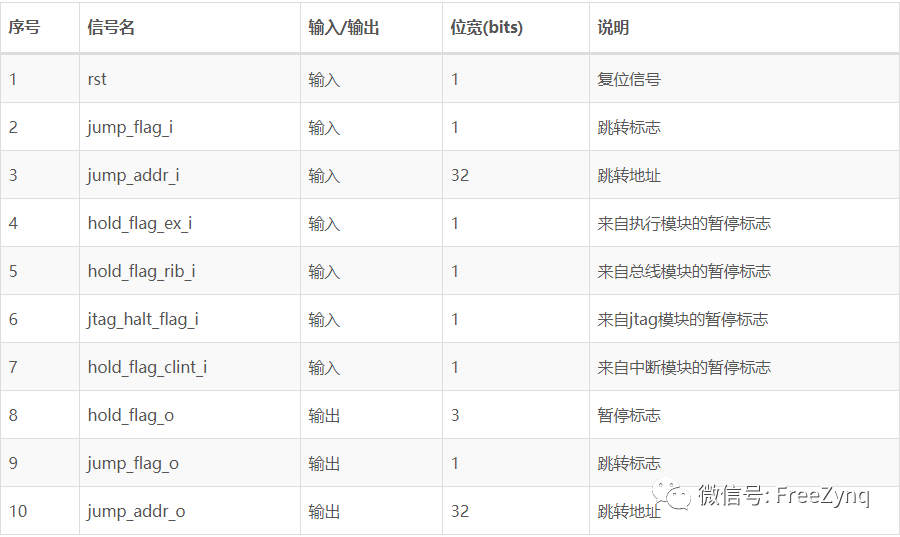

下面看ctrl.v模塊是怎么設計的。ctrl.v的輸入輸出信號如下表所示：
可知，暫停信號來自多個模塊。對于跳轉(跳轉包含暫停流水線操作)，是要沖刷整條流水線的，因?yàn)樘D(zhuǎn)后流水線上其他階段的其他操作是無效的。對于其他模塊的暫停信號，一種最簡單的設計就是也沖刷整條流水線，但是這樣的話MCU的效率就會低一些。另一種設計就是根據不同的暫停信號，暫停不同的流水線階段。比如對于總線請求的暫停只需要暫停PC寄存器這一階段就可以了，讓流水線上的其他階段繼續工作。看ctrl.v的代碼：
1... 2 always @ (*) begin 3 if (rst == `RstEnable) begin 4 hold_flag_o = `Hold_None; 5 jump_flag_o = `JumpDisable; 6 jump_addr_o = `ZeroWord; 7 end else begin 8 jump_addr_o = jump_addr_i; 9 jump_flag_o = jump_flag_i; 10 // 默認不暫停 11 hold_flag_o = `Hold_None; 12 // 按優先級處理不同模塊的請求 13 if (jump_flag_i == `JumpEnable || hold_flag_ex_i == `HoldEnable || hold_flag_clint_i == `HoldEnable) begin 14 // 暫停整條流水線 15 hold_flag_o = `Hold_Id; 16 end else if (hold_flag_rib_i == `HoldEnable) begin 17 // 暫停PC，即取指地址不變 18 hold_flag_o = `Hold_Pc; 19 end else if (jtag_halt_flag_i == `HoldEnable) begin 20 // 暫停整條流水線 21 hold_flag_o = `Hold_Id; 22 end else begin 23 hold_flag_o = `Hold_None; 24 end 25 end 26 end 27...
第3~6行，復位時賦默認值。
第8行，輸出跳轉地址直接等于輸入跳轉地址。
第9行，輸出跳轉標志直接等于輸入跳轉標志。
第11行，默認不暫停流水線。
第13、14行，對于跳轉操作、來自執行階段的暫停、來自中斷模塊的暫停則暫停整條流水線。
第16~18行，對于總線暫停，只需要暫停PC寄存器，讓譯碼和執行階段繼續運行。
第19~21行，對于jtag模塊暫停，則暫停整條流水線。
跳轉時只需要暫停流水線一個時鐘周期，但是如果是多周期指令(比如除法指令)，則需要暫停流水線多個時鐘周期。
總線

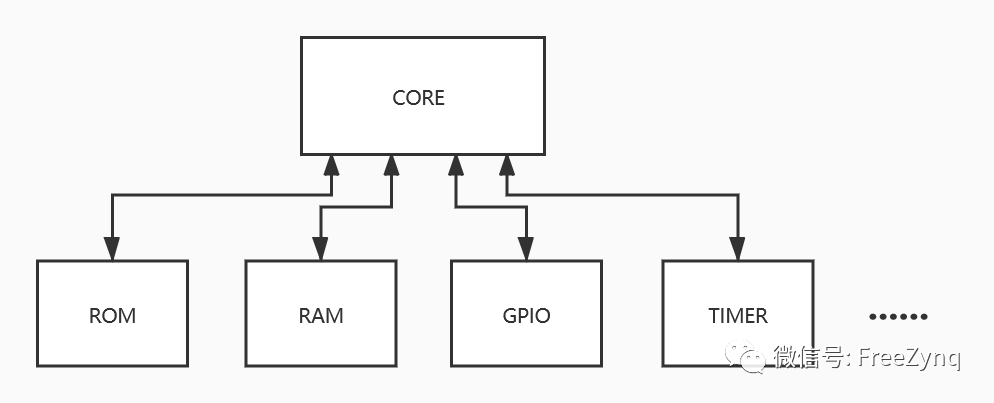

設想一下一個沒有總線的SOC，處理器核與外設之間的連接是怎樣的?？赡軙?huì)如下圖所示：
可見，處理器核core直接與每個外設進行交互。假設一個外設有一條地址總線和一條數據總線，總共有N個外設，那么處理器核就有N條地址總線和N條數據總線，而且每增加一個外設就要修改(改動還不小)core的代碼。有了總線之后(見本章開頭的圖2_1)，處理器核只需要一條地址總線和一條數據總線，大大簡化了處理器核與外設之間的連接。
目前已經有不少成熟、標準的總線，比如AMBA、wishbone、AXI等。設計CPU時大可以直接使用其中某一種，以節省開發時間。但是為了追求簡單，tinyriscv并沒有使用這些總線，而是自主設計了一種名為RIB(RISC-V Internal Bus)的總線。RIB總線支持多主多從連接，但是同一時刻只支持一主一從通信。RIB總線上的各個主設備之間采用固定優先級仲裁機制。
RIB總線模塊所在的源文件：rtl/core/rib.v

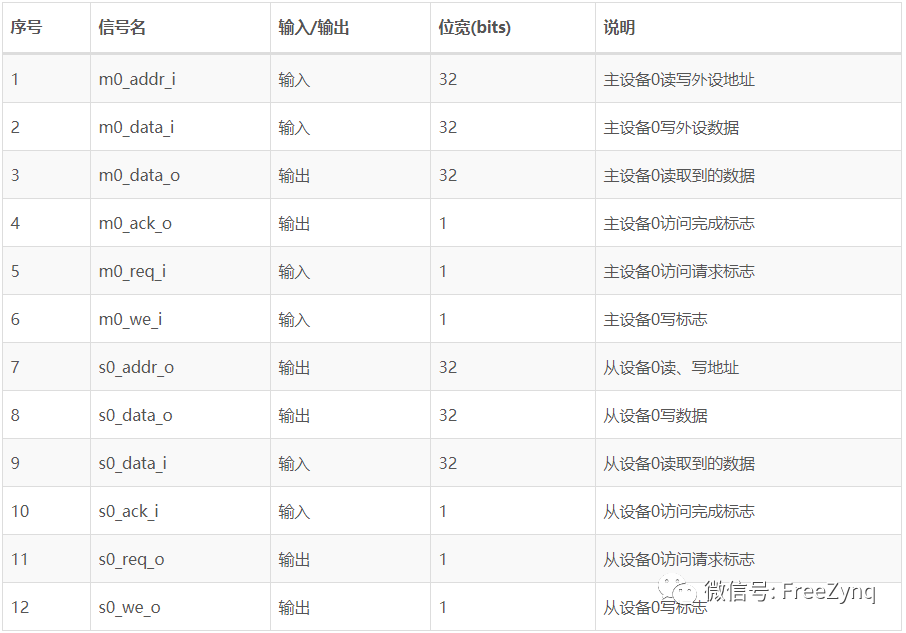

RIB總線模塊的輸入輸出信號如下表所示(由于各個主、從之間的信號是類似的，所以這里只列出其中一個主和一個從的信號)：
RIB總線本質上是一個多路選擇器，從多個主設備中選擇其中一個來訪問對應的從設備。
RIB總線地址的最高4位決定要訪問的是哪一個從設備，因此最多支持16個從設備。
仲裁方式采用的類似狀態機的方式來實現，代碼如下所示：
1... 2 // 主設備請求信號 3 assign req = {m2_req_i, m1_req_i, m0_req_i}; 4 5 6 // 授權主設備切換 7 always @ (posedge clk) begin 8 if (rst == `RstEnable) begin 9 grant <= grant1; 10 end else begin 11 grant <= next_grant; 12 end 13 end 14 15 // 仲裁邏輯 16 // 固定優先級仲裁機制 17 // 優先級由高到低：主設備0，主設備2，主設備1 18 always @ (*) begin 19 if (rst == `RstEnable) begin 20 next_grant = grant1; 21 hold_flag_o = `HoldDisable; 22 end else begin 23 case (grant) 24 grant0: begin 25 if (req[0]) begin 26 next_grant = grant0; 27 hold_flag_o = `HoldEnable; 28 end else if (req[2]) begin 29 next_grant = grant2; 30 hold_flag_o = `HoldEnable; 31 end else begin 32 next_grant = grant1; 33 hold_flag_o = `HoldDisable; 34 end 35 end 36 grant1: begin 37 if (req[0]) begin 38 next_grant = grant0; 39 hold_flag_o = `HoldEnable; 40 end else if (req[2]) begin 41 next_grant = grant2; 42 hold_flag_o = `HoldEnable; 43 end else begin 44 next_grant = grant1; 45 hold_flag_o = `HoldDisable; 46 end 47 end 48 grant2: begin 49 if (req[0]) begin 50 next_grant = grant0; 51 hold_flag_o = `HoldEnable; 52 end else if (req[2]) begin 53 next_grant = grant2; 54 hold_flag_o = `HoldEnable; 55 end else begin 56 next_grant = grant1; 57 hold_flag_o = `HoldDisable; 58 end 59 end 60 default: begin 61 next_grant = grant1; 62 hold_flag_o = `HoldDisable; 63 end 64 endcase 65 end 66 end 67...
第3行，主設備請求信號的組合。
第7~13行，切換主設備操作，默認是授權給主設備1的，即取指模塊。從這里可以知道，從發出總線訪問請求后，需要一個時鐘周期才能完成切換。
第18~66行，通過組合邏輯電路來實現優先級仲裁。
第20行，默認授權給主設備1。
第24~35行，這是已經授權給主設備0的情況。第25、28、31行，分別對應主設備0、主設備2和主設備1的請求，通過if、else語句來實現優先級。第27、30行，主設備0和主設備2的請求需要暫停流水線，這里只需要暫停PC階段，讓譯碼和執行階段繼續執行。
第3647行，這是已經授權給主設備1的情況，和第2435行的操作是類似的。
第4859行，這是已經授權給主設備2的情況，和第2435行的操作是類似的。
注意：RIB總線上不同的主設備切換是需要一個時鐘周期的，因此如果想要在執行階段讀取到外設的數據，則需要在譯碼階段就發出總線訪問請求。
中斷
中斷(中斷返回)本質上也是一種跳轉，只不過還需要附加一些讀寫CSR寄存器的操作。
RISC-V中斷分為兩種類型，一種是同步中斷，即ECALL、EBREAK等指令所產生的中斷，另一種是異步中斷，即GPIO、UART等外設產生的中斷。
對于中斷模塊設計，一種簡單的方法就是當檢測到中斷(中斷返回)信號時，先暫停整條流水線，設置跳轉地址為中斷入口地址，然后讀、寫必要的CSR寄存器(mstatus、mepc、mcause等)，等讀寫完這些CSR寄存器后取消流水線暫停，這樣處理器就可以從中斷入口地址開始取指，進入中斷服務程序。
下面看tinyriscv的中斷是如何設計的。中斷模塊所在文件：rtl/core/clint.v
輸入輸出信號列表如下：
先看中斷模塊是怎樣判斷有中斷信號產生的，如下代碼：
1... 2 always @ (*) begin 3 if (rst == `RstEnable) begin 4 int_state = S_INT_IDLE; 5 end else begin 6 if (inst_i == `INST_ECALL || inst_i == `INST_EBREAK) begin 7 int_state = S_INT_SYNC_ASSERT; 8 end else if (int_flag_i != `INT_NONE && global_int_en_i == `True) begin 9 int_state = S_INT_ASYNC_ASSERT; 10 end else if (inst_i == `INST_MRET) begin 11 int_state = S_INT_MRET; 12 end else begin 13 int_state = S_INT_IDLE; 14 end 15 end 16 end 17...
第3~4行，復位后的狀態，默認沒有中斷要處理。
第6~7行，判斷當前指令是否是ECALL或者EBREAK指令，如果是則設置中斷狀態為S_INT_SYNC_ASSERT，表示有同步中斷要處理。
第8~9行，判斷是否有外設中斷信號產生，如果是則設置中斷狀態為S_INT_ASYNC_ASSERT，表示有異步中斷要處理。
第10~11行，判斷當前指令是否是MRET指令，MRET指令是中斷返回指令。如果是，則設置中斷狀態為S_INT_MRET。
下面就根據當前的中斷狀態做不同處理（讀寫不同的CSR寄存器），代碼如下：
1... 2 always @ (posedge clk) begin 3 if (rst == `RstEnable) begin 4 csr_state <= S_CSR_IDLE; 5 cause <= `ZeroWord; 6 inst_addr <= `ZeroWord; 7 end else begin 8 case (csr_state) 9 S_CSR_IDLE: begin 10 if (int_state == S_INT_SYNC_ASSERT) begin 11 csr_state <= S_CSR_MEPC; 12 inst_addr <= inst_addr_i; 13 case (inst_i) 14 `INST_ECALL: begin 15 cause <= 32'd11; 16 end 17 `INST_EBREAK: begin 18 cause <= 32'd3; 19 end 20 default: begin 21 cause <= 32'd10; 22 end 23 endcase 24 end else if (int_state == S_INT_ASYNC_ASSERT) begin 25 // 定時器中斷 26 cause <= 32'h80000004; 27 csr_state <= S_CSR_MEPC; 28 inst_addr <= inst_addr_i; 29 // 中斷返回 30 end else if (int_state == S_INT_MRET) begin 31 csr_state <= S_CSR_MSTATUS_MRET; 32 end 33 end 34 S_CSR_MEPC: begin 35 csr_state <= S_CSR_MCAUSE; 36 end 37 S_CSR_MCAUSE: begin 38 csr_state <= S_CSR_MSTATUS; 39 end 40 S_CSR_MSTATUS: begin 41 csr_state <= S_CSR_IDLE; 42 end 43 S_CSR_MSTATUS_MRET: begin 44 csr_state <= S_CSR_IDLE; 45 end 46 default: begin 47 csr_state <= S_CSR_IDLE; 48 end 49 endcase 50 end 51 end 52...
第3~6行，CSR狀態默認處于S_CSR_IDLE。
第1023行，當CSR處于S_CSR_IDLE時，如果中斷狀態為S_INT_SYNC_ASSERT，則在第11行將CSR狀態設置為S_CSR_MEPC，在第12行將當前指令地址保存下來。在第1323行，根據不同的指令類型，設置不同的中斷碼(Exception Code)，這樣在中斷服務程序里就可以知道當前中斷發生的原因了。
第24~28行，目前tinyriscv只支持定時器這個外設中斷。
第30~31行，如果是中斷返回指令，則設置CSR狀態為S_CSR_MSTATUS_MRET。
第34~48行，一個時鐘切換一下CSR狀態。
接下來就是寫CSR寄存器操作，需要根據上面的CSR狀態來寫。
1... 2// 發出中斷信號前，先寫幾個CSR寄存器 3 always @ (posedge clk) begin 4 if (rst == `RstEnable) begin 5 we_o <= `WriteDisable; 6 waddr_o <= `ZeroWord; 7 data_o <= `ZeroWord; 8 end else begin 9 case (csr_state) 10 // 將mepc寄存器的值設為當前指令地址 11 S_CSR_MEPC: begin 12 we_o <= `WriteEnable; 13 waddr_o <= {20'h0, `CSR_MEPC}; 14 data_o <= inst_addr; 15 end 16 // 寫中斷產生的原因 17 S_CSR_MCAUSE: begin 18 we_o <= `WriteEnable; 19 waddr_o <= {20'h0, `CSR_MCAUSE}; 20 data_o <= cause; 21 end 22 // 關閉全局中斷 23 S_CSR_MSTATUS: begin 24 we_o <= `WriteEnable; 25 waddr_o <= {20'h0, `CSR_MSTATUS}; 26 data_o <= {csr_mstatus[31:4], 1'b0, csr_mstatus[2:0]}; 27 end 28 // 中斷返回 29 S_CSR_MSTATUS_MRET: begin 30 we_o <= `WriteEnable; 31 waddr_o <= {20'h0, `CSR_MSTATUS}; 32 data_o <= {csr_mstatus[31:4], csr_mstatus[7], csr_mstatus[2:0]}; 33 end 34 default: begin 35 we_o <= `WriteDisable; 36 waddr_o <= `ZeroWord; 37 data_o <= `ZeroWord; 38 end 39 endcase 40 end 41 end 42...
第11~15行，寫mepc寄存器。
第17~21行，寫mcause寄存器。
第23~27行，關閉全局異步中斷。
第29~33行，寫mstatus寄存器。
最后就是發出中斷信號，中斷信號會進入到執行階段。
1... 2 // 發出中斷信號給ex模塊 3 always @ (posedge clk) begin 4 if (rst == `RstEnable) begin 5 int_assert_o <= `INT_DEASSERT; 6 int_addr_o <= `ZeroWord; 7 end else begin 8 // 發出中斷進入信號.寫完mstatus寄存器才能發 9 if (csr_state == S_CSR_MSTATUS) begin 10 int_assert_o <= `INT_ASSERT; 11 int_addr_o <= csr_mtvec; 12 // 發出中斷返回信號 13 end else if (csr_state == S_CSR_MSTATUS_MRET) begin 14 int_assert_o <= `INT_ASSERT; 15 int_addr_o <= csr_mepc; 16 end else begin 17 int_assert_o <= `INT_DEASSERT; 18 int_addr_o <= `ZeroWord; 19 end 20 end 21 end 22...
有兩種情況需要發出中斷信號，一種是進入中斷，另一種是退出中斷。
第9~12行，寫完mstatus寄存器后發出中斷進入信號，中斷入口地址就是mtvec寄存器的值。
第13~15行，發出中斷退出信號，中斷退出地址就是mepc寄存器的值。
JTAG
JTAG作為一種調試接口，在處理器設計里算是比較大而且復雜、卻不起眼的一個模塊，絕大部分開源處理器核都沒有JTAG(調試)模塊。但是為了完整性，tinyriscv還是加入了JTAG模塊，還單獨為JTAG寫了一篇文章《深入淺出RISC-V調試》，感興趣的同學可以去看一下，這里不再單獨介紹了。要明白JTAG模塊的設計原理，必須先看懂RISC-V的debug spec。
RTL仿真驗證
寫完處理器代碼后，怎么證明所寫的處理器是能正確執行指令的呢？這時就需要寫testbench來測試了。其實在寫代碼的時候就應該在頭腦里進行仿真。這里并沒有使用ModelSim這些軟件進行仿真，而是使用了一個輕量級的iverilog和vvp工具。
在寫testbench文件時，有兩點需要注意的，第一點就是在testbench文件里加上讀指令文件的操作：
1initial begin 2 $readmemh ("inst.data", tinyriscv_soc_top_0.u_rom._rom); 3end
第2行代碼的作用就是將inst.data文件讀入到rom模塊里，inst.data里面的內容就是一條條指令，這樣處理器開始執行時就可以從rom里取到指令。
第二點就是，在仿真期間將仿真波形dump出到某一個文件里：
1initial begin 2 $dumpfile("tinyriscv_soc_tb.vcd"); 3 $dumpvars(0, tinyriscv_soc_tb); 4end
這樣仿真波形就會被dump出到tinyriscv_soc_tb.vcd文件，使用gtkwave工具就可以查看波形了。
到這里，硬件篇的內容就結束了。
下載文檔
