Zynq-7000 SoC器件使用了多種互聯技術，這些技術針對特定的應用進行了優化，可以滿足很多功能塊的通信需求。

Zynq-7000 SoC概述

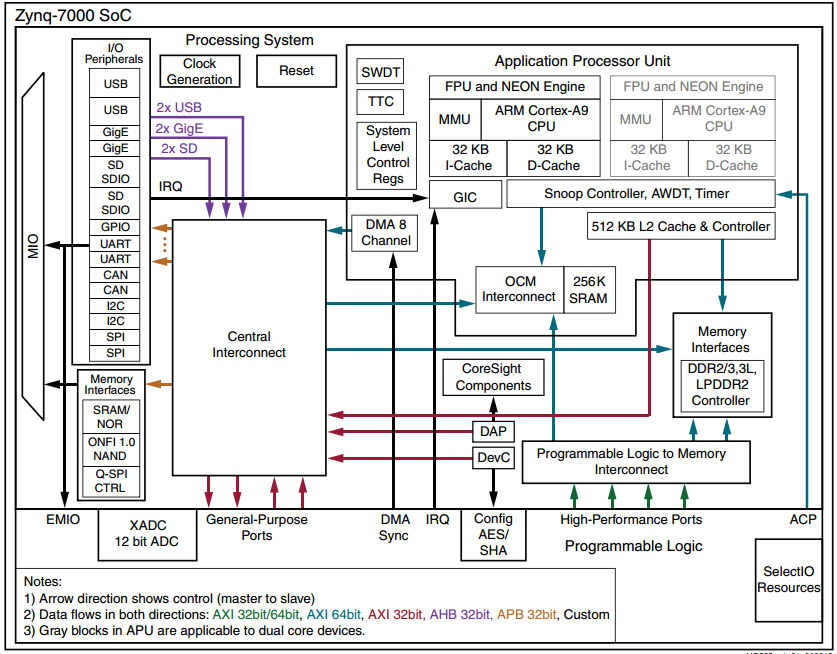

下圖描述了Zynq-7000 SoC的功能塊，PS和PL位于不同的位置電源域，使這些設備的用戶可以關閉PL的電源以進行電源管理。

需要注意的是：

1. 圖中箭頭方向顯示控制權（主機到從機）

2. 雙向數據流：AXI 32位/ 64位，AXI 64位，AXI 32位，AHB 32位，APB 32位，是可以自定義的

3. APU中的灰色塊適用于雙核設備。

互聯模塊的框圖

本部分討論了所有互聯模塊的框圖，包括互聯模塊主模塊，監聽控制單元，中央互聯，主互聯，從互聯，內存互聯和OCM互聯。

互聯主模塊

互聯主模塊包括：

• CPU和加速器一致性端口（ACP）

• 高性能PL接口AXI_HP {3：0}

• 通用PL接口AXI_GP {1：0}

• DMA控制器

• AHB主站（具有本地DMA單元的I / O外設）

• 設備配置（DevC）和調試訪問端口（DAP）

監聽控制單元（SCU）

探聽控制單元的功能在第3章“應用程序處理單元”中進行了描述。從SCU的角度來看，SCU的地址過濾功能使SCU的功能像一個開關，從其AXI從端口到其AXI主端口的流量。

中央互聯

中央互聯是基于ARM NIC301的互聯交換機的核心。

主互聯

主互聯將中速通信從中央互聯切換到M_AXI_GP端口，I/O外設（IOP）和其他模塊。

從站互聯

從互聯可從S_AXI_GP端口，DevC和DAP到中央互聯。

內存互聯

存儲器互聯將高速流量從AXI_HP端口切換到DDR DRAM和片上RAM（通過另一個互連）。

OCM互聯

OCM互連從中央互連和內存切換高速流量相互聯系

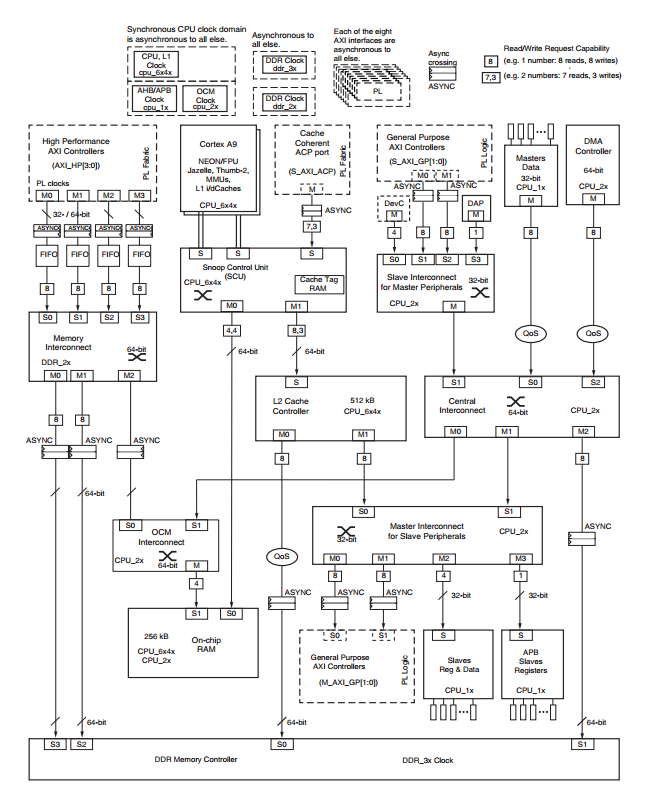

Interconnect Block Diagram

基于AXI高性能數據路徑的PS互聯開關

OCM互聯

• 提供從中央互聯和PL訪問256 KB內存的權限

• CPU和ACP接口通過SCU對OCM的訪問延遲最低

中央互聯

• 中央互聯為64位，將IOP和DMA控制器連接到DDR存儲器控制器，片上RAM和AXI_GP接口（通過它們的開關）用于PL邏輯

• 將以太網，USB和SD / SDIO控制器中的本地DMA單元連接到中央相互聯系

• 將PS中的主機連接到IOP

PS-PL接口說明

PS-PL接口

包含PL設計人員可用于集成基于PL的所有信號功能和PS。PL和PS之間有兩種類型的接口。

1. 功能接口，包括AXI互聯，大多數擴展MIO接口（EMIO）I/O外設，中斷，DMA流控制，時鐘和調試接口。這些信號可用于連接PL中用戶設計的IP模塊。

2. 配置信號，包括處理器配置訪問端口（PCAP），配置狀態，單事件失?。⊿EU）和“程序/完成/初始化”。這些信號是連接到PL配置塊內的固定邏輯，提供PS控制。

AXI功能接口

• AXI_ACP

• APU中的一個64位高速緩存一致性從端口連接到PL主端口

• 連接到偵聽控制單元，以實現CPU和PL之間的高速緩存一致性

• AXI_HP，PS AXI互聯上的四個高性能/帶寬主端口

• 32位或64位數據主接口（獨立編程）

• 在32位從站接口配置模式下有效調整大小

• 有效升至64位，以便在32位從接口中進行對齊的32位傳輸配置模式

• 在32位從接口中自動擴展到64位以實現未對齊的32位傳輸配置模式

• 32位和64位接口之間的動態命令升遷轉換，可控通過AxCACHE

• 分別具有讀寫命令的R / W可編程發布功能

• 寫入命令的可編程釋放閾值

• PL和PS之間所有AXI接口的異步時鐘頻域交叉

• 使用1 KB（128 x 64位）數據FIFO平滑處理“長延遲”傳輸讀寫

• PL端口可提供QoS信令

• PL可使用的命令和數據FIFO填充級別計數

• 支持標準AXI 3.0接口

• 較大的從接口讀取接受能力，范圍為14到70個命令（突發）取決于長度）

• 較大的從接口寫接受能力，范圍為8到32個命令（突發）取決于長度）

• AXI_GP，四個通用端口

• 兩個32位主接口

• 兩個32位從接口

• PL和PS之間所有AXI接口的異步時鐘頻域交叉

• 支持標準AXI 3.0接口
