簡介

在PS_POR_B復位引腳無效后，硬件立即對引導引腳進行采樣，并有選擇地使能PS時鐘PLL。然后，PS開始執行片上ROM來引導系統。

POR會重置整個設備，而不會保存以前的狀態。非POR類型的復位也會導致BootROM執行，但是沒有硬件對條形引腳進行采樣。非POR復位后，一些寄存器值會保留，并且器件會知道自己先前的安全模式。其中非POR復位包括PS_SRST_B引腳和幾個內部復位源。

BootROM是第一個在APU中運行的軟件，BootROM在CPU 0上執行，CPU 1在事件等待（WFE）指令上執行。

BootROM的主要任務是配置系統，將引導映像FSBL或者用戶代碼從引導設備復制到OCM，然后將代碼執行分支到OCM。當然也可以在非安全環境中直接從Quad-SPI或NOR-secure執行FSBL或者用戶代碼。

PS Master啟動設備保存一個或多個啟動映像。引導映像由BootROM標頭（也稱為引導映像標頭）和第一階段引導加載程序（FSBL）組成。

引導設備還可以保留用于配置PL和嵌入式操作系統的位流，但是BootROM代碼無法訪問這些位流。用于引導的閃存設備可以是Quad-SPI，NAND，NOR或SD卡。

BootROM的執行流程主要受引腳設置、BootROM開頭和通過BootROM代碼發現的關于系統的影響。BootROM可以在具有加密FSBL或者代碼的安全環境中執行，也可以在非安全環境中執行。

在執行BootROM之后，F(xiàn)SBL或者用戶代碼將按照UG821（Zynq-7000 SoC軟件開發人員指南）中所述的那樣負責系統。

為了進行開發，可以以JTAG模式引導系統?；蛘呖梢栽诜前踩W存設備啟動后啟用JTAG。

JTAG始終意味著非安全環境，但是它允許訪問CPU復合體（APU）中的ARM調試訪問端口（DAP）控制器和PL中的Xilinx測試訪問端口（TAP）控制器。

PS Master引導模式

在主引導模式下，系統從閃存設備引導，在這里，BootROM進行配置 PS訪問引導設備，讀取BootROM標頭，驗證標頭，然后通常將FSBL或者用戶代碼復制到OCM存儲器中，主模式可以是安全的或不安全的環境。

在安全模式下，引導映像始終由CPU寫入OCM存儲器。從那里將其發送（使用DMA）進出AES/HMAC單元以進行解密和身份驗證。解密引導映像寫回到OCM內存中，并在BootROM完成后執行。

在非安全模式下，BootROM標頭可以指示PS直接從支持就地執行選項的Quad-SPI或NOR引導設備執行引導映像。在其他情況下，F(xiàn)SBL或者用戶代碼被復制到OCM存儲器中以執行。

如果閃存設備中的BootROM標頭無效，則BootROM代碼將搜索另一個標頭。標頭搜索將繼續進行，直到找到有效的標頭或已搜索整個范圍為止。

對于Quad-SPI，NAND和NOR引導模式，支持BootROM標頭搜索。對于SD卡引導模式，僅讀取一個標頭

JTAG從引導

在JTAG引導模式下，BootROM代碼進行的系統配置最少，并啟用了JTAG界面。然后，系統進入空閑狀態，等待DAP控制器重新啟動CPU 0。

級聯JTAG引導模式會循環DAP和TAP控制器，這是最常見的JTAG引導模式 獨立的JTAG引導模式將TAP控制器連接到PL JTAG引腳，并提供用戶使用TAP控制器配置PL以將DAP控制器連接到設備的時間EMIO JTAG接口。

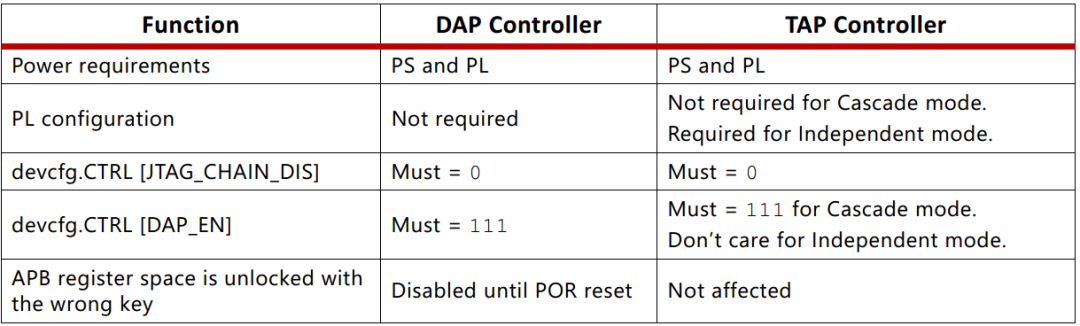

如圖是JTAG要求和控制，可以通過斷開JTAG Chain Disable eFuse來永久禁用DAP和TAP控制器。

在非安全的主引導模式下，當PL處于啟用狀態時，將啟用JTAG接口進行調試通電，JTAG接口可用于訪問TAP和DAP控制器。
