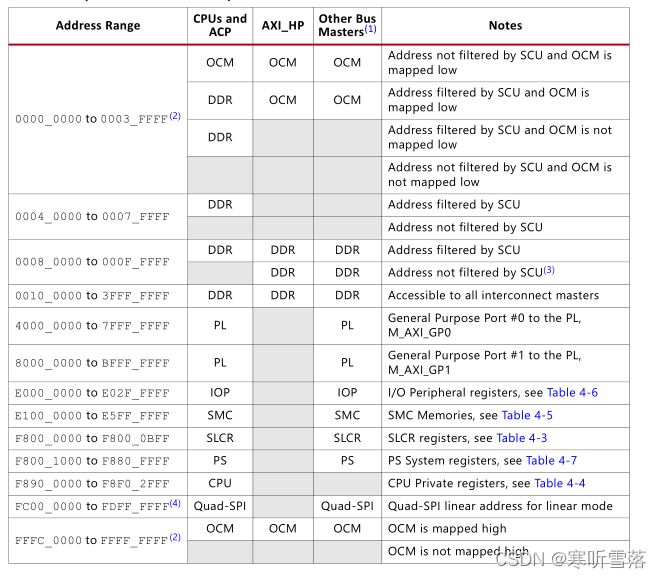

一，總的地址空間為4G(32bits地址總線）參考UG585

1、從0地址開始的1G為DDR與256KB的OCM空間，注意OCM的分配較為復雜

2、從0x4000_0000開始的1G為M_GP0的空間

3、從0x8000_0000開始的1G為M_GP1的空間

4、從E000_0000開始的為USB、SPI、IIC、ETH這些外設的空間

5、然后從FFFC_0000開始的256KB中分配給OCM(OCM分配方式有兩種，后面會說到）。

6、PS_RAM0 0x0-0x30000     PS_RAM1 0xFFFF0000-0XFE00

7、DDR 0x100_000 0x3FFF_FFFF

二，主機，從機連接

只有PS/PL接口通過內部的互聯有通路到的外設或者存儲，都可以通過這個接口訪問

OCM接口可以有四種訪問方式：

a：M_GP->Central Interconnect-> OCM Interconnect->OCM

b: HP->Programmable Logic to Memory Interconnect->OCM Interconnect->OCM

c: ACP->SCU->OCM Interconnect->OCM

d: CPU->SCU->OCM Interconnect->OCM

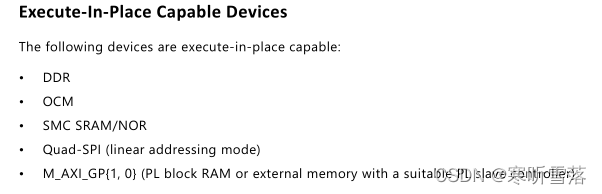

三，可以直接運行程序的存儲設備

四，地址分配注意事項

1、當prossing system作為主機時，也就是CPU使用M_GP作為主機時，地址分配界面是不會出現DDR、IOP、OCM的。這是因?yàn)樵趜ynq中M_GP沒有相應的內部連接到這些設備。M_GP是連接到PL的設備的。工程使用M_GP0，因此這些設備的地址是從0x4000_0000開始。

2、使能S_GP口，可以看到DDR、IOP、QSPI、OCM可以相應的主機訪問被定義地址

3、多個主機可以連接到同一個從設備，訪問同一地址空間，使用interconnect進行交換

4、一個主機可以訪問多個從設備，從設備的地址不能一樣

5、同一主機對同一從設備的訪問不能通過不同的接口，比如dma同時使用GP和HP訪問DDR，會產生沖突

6、系統中作為從設備的任意兩個它們的地址都不能一樣，不管其主機是否相同。一個從設備只有  一個地址，是根據zynq地址空間直接統一編址的。比如，不管使用DDR被什么主機使用什么接口訪問，其地址都是0x0000_0000-0x3FFF_FFFF。

7、如果主機不需要訪問某個從設備，可以使用Exclude Segment功能
