使用軟件及開發板版本


開發板：MZ7XA-7020

軟件：vitis2020.2(vivado2020.2)

7020板的教學視頻和文檔均是基于vivado2017版本的，因此在實際操作過程中會遇到不少問題，本篇博客就是記錄這些不同和一些開發文檔中未提到的問題。

一，vitis在build project時卡住。

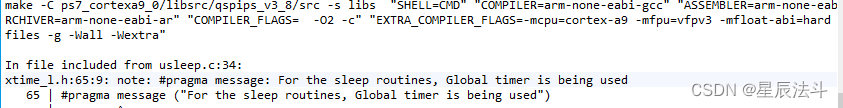

build project卡在17%或49%，或者出現下圖所示的描述：

在這里插入圖片描述

這里是vitis 2017版和2020版本的一個不同。2017版本是直接從vivado的 File->Launch SDK 加載到SDK；2020版本沒有這個選項，如果直接從vitis應用程序開啟vitis，編譯時就會出現上述報錯。

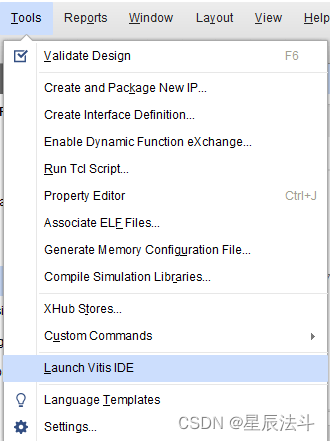

解決辦法：2020版本vivado上 Tools->Launch Vitis IDE。

在這里插入圖片描述

二，Could not find FPGA device on the board for connection ‘Local’

在板子上找不到本地的FPGA設備，也就是PC端未識別板子，更詳細一點的話就是，7020板子上的USB-232這個串口識別不了。查看 設備管理器，在 ‘其他設備’ 里找到帶感嘆號的設備，這個代表PC端沒有該設備的驅動。

解決辦法：下載安裝對應驅動，例如：CP210x USB to UART Bridge驅動。

三，F(xiàn)PGA configuration failed：DONE PIN is not high

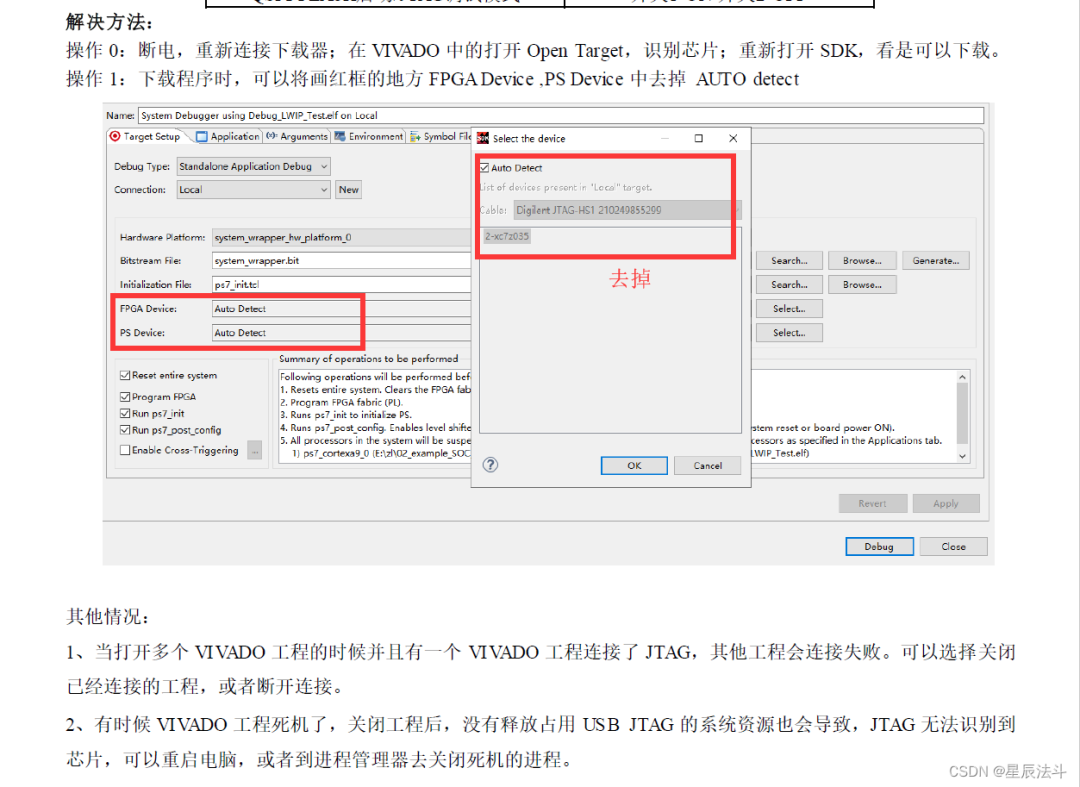

下載器速度太快。2017版本參照這篇博客的兩種解決辦法：https://blog.csdn.net/xiong_xin/article/details/114371268 但實際上，我使用了這兩種辦法，最后都沒有解決，我猜測可能還是版本差異的問題，2020版本參考我的方法：

解決辦法’debug configuration‘ 里勾選下圖所示的選項。

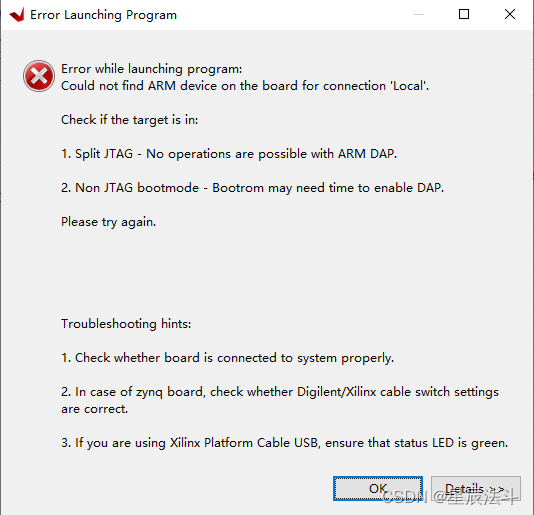

四，Could not find ARM device on the board for connection ‘Local’

在這里插入圖片描述

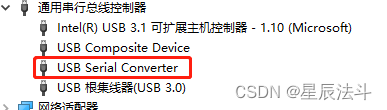

報錯和問題二類似，原理也差不多。’could not find FPGA‘ 是USB-232的問題?！甤ould not find ARM’ 是JTAG的問題，一般Vivado自動下載驅動，若有需要安裝驅動，安裝即可。下圖就是JTAG。

在這里插入圖片描述

7020板是同時支持 SD 卡啟動和 JTAG 調試，下載調試時，會產生干擾，一定記得先斷電取下SD卡，再使用JTAG下載調試。

但有時重復debug依舊會報錯問題二和問題四，這時新建一個debugger_Default 然后debug即可。如下圖：注意：如果，還不能解決問題（其實經常出現），這多半是軟件的原因

解決辦法：
