智能服務器適配器或智能網卡（SmartNIC）通過從服務器的CPU上卸載網絡處理工作負載和任務，提高云端和私有數據中心中的服務器性能。將網絡處理卸載到智能網卡并不是一個新的概念，例如有些網卡（NIC）可以卸載諸如校驗和計算與分段等一些網絡處理功能。

然而，由軟件定義網絡（SDN）、開放虛擬交換機（OVS）和網絡功能虛擬化（NFV）驅動的數據中心網絡通信的快速增長，需要一種具有更強卸載能力的新型網卡：智能網卡。
智能網卡為數據中心網絡提供了幾項重要優勢，包括：
1. 通過直接在網絡接口卡上執行任務來加速網絡、存儲和計算任務，消除了在服務器上運行這些工作負載的需要，并釋放了CPU周期，從而顯著提高服務器性能并降低總體功耗，進而降低系統級的總體擁有成本。
2. 卸載日益復雜的網絡任務，包括諸如VxLAN等覆蓋隧道協議和來自服務器處理器的復雜虛擬交換，使服務器處理器能夠執行實際的創收性任務。
3. 通過在更快速的硬件而不是較慢的軟件中去執行卸載功能，從而提高有效網絡帶寬和吞吐量。
提供附加的、靈活的功能，它們都易于適應新的和不斷變化的網絡和存儲協議。
目前，智能網卡設計采用以下三種形式之一：

1. 多核智能網卡，基于包含多個CPU內核的ASIC2. 基于現場可編程門陣列（FPGA）的智能網卡3. FPGA增強型智能網卡，它將硬件可編程FPGA與ASIC網絡控制器相結合
一個多核智能網卡設計可能包括一個集成了許多軟件可編程微處理器內核的ASIC。這些內核通常是性能更高的Arm處理器，它們處理數據包并從主服務器CPU（昂貴）上卸載任務。多核智能網卡ASIC還可以集成固定功能硬件引擎，它們可以卸載定義明確的任務，如標準化的安全和存儲協議。
然而，多核智能網卡至少受到兩個制約因素的限制：
1. 這些智能網卡基于軟件可編程處理器，由于缺乏處理器并行性，它們在被用于網絡處理時速度較慢。
2. 這些多核ASIC中的固定功能硬件引擎缺乏智能網卡卸載功能越來越需要的數據平面可編程性和靈活性。
基于處理器的多核智能網卡設計在10G這一代網卡中得到了廣泛的應用。然而，隨著數據中心中的以太網數據速率從10G上升到25G、40G、50G、100G甚至更高，這些以軟件為中心的多核智能網卡就已經難以跟上了。這些多核智能網卡在這些較高的數據速率下無法達到所需的峰值帶寬。同時，多核智能網卡ASIC中的固定功能引擎無法擴展去處理新的加密或安全算法，這是因為它們?nèi)狈ψ銐虻目删幊绦?，只能適應算法的細微改變。

基于FPGA的智能網卡

基于FPGA的智能網卡利用FPGA更大硬件可編程性來構建卸載到智能網卡上的任務所需的任何數據平面功能。由于FPGA是可重編程的，利用FPGA實現的數據平面功能可以任意并且實時地去除和重新配置。所有這些卸載功能都以硬件而非軟件速度運行。
與單純基于軟件的實現相比，基于FPGA的智能網卡設計可以將網絡功能提速幾個數量級。在智能網卡設計中使用FPGA可提供定制硬件的線速性能和功率效率，并能夠創建支持復雜卸載任務和提高單數據流網絡性能的深度數據包/網絡處理流水線。通過利用FPGA中固有的大量硬件并行性來復制這些流水線，可以提高巨大數據性能，足以滿足基于更快的以太網網絡的下一代數據中心架構的高性能、高帶寬、高吞吐量需求。

FPGA增強型智能網卡

對向后兼容性的需求催生了另一種類型的智能網卡——即FPGA增強型智能網卡，它為網卡增加了FPGA功能。基于這種設計，網卡可以是現有的多核智能網卡，也可以只是一個簡單的網卡專用集成電路（NIC ASIC）。集成到這些設計中的網卡提供了向后兼容性，特別是對于超級管理程序的兼容性。因此，基于現有網卡的FPGA增強型智能網卡設計，加上用于擴展功能的FPGA，可以立即實現其投資收益，因為它自動與現有網絡API和接口協議兼容，因此可以使用現有的API和驅動程序。一個FPGA增強型智能網卡設計中的板載FPGA能夠顯著提高性能和擴展功能。
有三種方法可以開發FPGA增強型智能網卡設計。第一種方法是簡單地將FPGA連接到現有的網卡。另一種方法是設計下一代智能網卡ASIC，并在該芯片上集成了一個FPGA陣列。第三種方法是在智能網卡ASIC的設計中增加一個高速的芯片到芯片互連，并開發一個連接到智能網卡ASIC的FPGA chiplet合封芯片。這三種設計方法各有優缺點。
在現有網卡上基于FPGA增強型智能網卡設計可帶來確保兼容性的優勢?，F(xiàn)有驅動程序、API和接口協議對于現有功能將保持不變，因為它們是在現有網卡上實現的?，F(xiàn)有API和驅動程序的擴展只需要在附加的FPGA中去實現功能擴展而已。
這種方法的缺點來自一定程度的結構性。首先，如果現有的設計缺少為包括FPGA在內的擴展芯片提供的任何接口，那么FPGA將需要直接連接到主機接口總線和與網卡并行的以太網端口。如果設計中確實具有一個用于外部加速器的接口，那么該接口可能會對FPGA必須處理的大量以太網數據包流量造成帶寬瓶頸。
為了獲得最佳性能，網卡組件和FPGA應該位于同一塊芯片上。這種方法需要嵌入式FPGA（eFPGA）。將eFPGA集成到網卡中可以最大限度地提高FPGA功能域與網卡其余部分之間的可用帶寬，從而加快從直接的、芯片上的連接到eFPGA的傳輸速率。
一種中間設計方法涉及到對智能網卡ASIC的重新定義。在這種設計中，增加了一個高速的芯片到芯片接口，從而將ASIC連接到FPGA芯片上；然后將這種組合解決方案合并到多芯片合封模塊（MCM）中。這種方法的優點是只需要對智能網卡ASIC進行最小的更改，從而降低設計風險。
這種基于多芯片合封組合的設計方法還為智能網卡的設計引入了刪除選項的可能性，該選項可以以芯片或電路板形態提供，也可以加上或者不加不同價位的FPGA。這種方法的缺點是MCM內的芯片到芯片互連可能提供的帶寬比片上互連更少。
智能網卡被用于不同的部署中，包括存儲、安全和網絡處理。如下圖所示，最終目標是實現消耗更少處理器內核的解決方案，同時以更低的成本提供更高的性能。

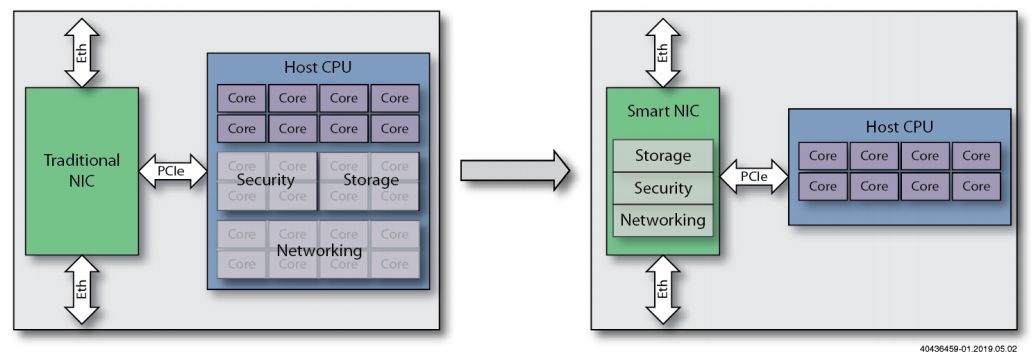

圖1：智能網卡釋放處理器內核
智能網卡的定義是廣泛的，包括一個大型的功能層級結構，所有這些功能都建立在一個基本的網卡基礎之上。示例1到13說明了可以添加到網卡的處理元素，以創建功能更加強大的智能網卡。當使用某種形式的FPGA來實現智能網卡時，可以根據需要輕松添加或刪除這些功能?；贔PGA的智能網卡和FPGA增強型智能網卡的實現還允許對每種任務加速功能進行簡便的遠程修改或改進，即使智能網卡已經安裝在數據中心服務器上之后也可以進行。
示例1展示了一個基本型網卡的基礎，它采用多個以太網MAC和一個用于主處理器接口的PCIe塊。主處理器隨后必須處理所有以太網通信。

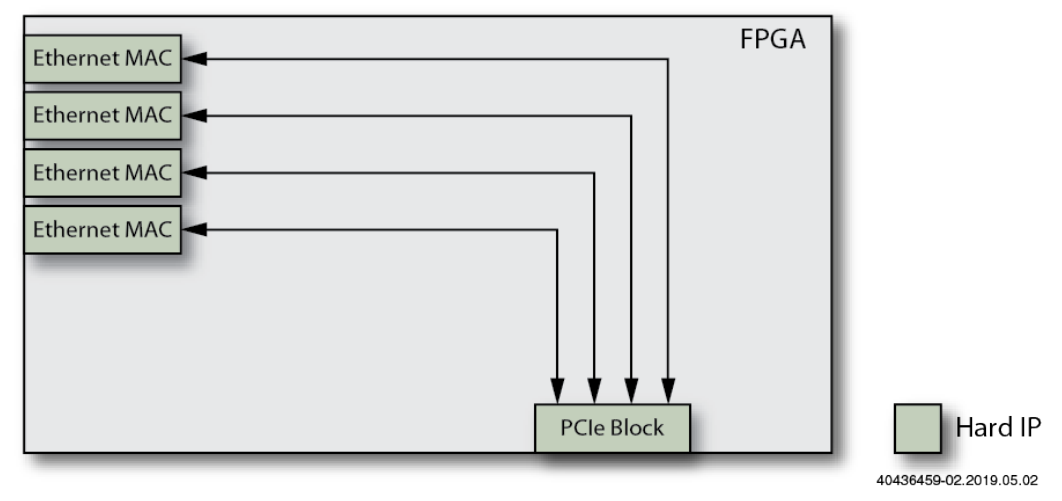

圖2：示例1 –基本型網卡的基礎
示例2將DMA引擎添加到基本型網卡中，通過允許網卡在以太網MAC和服務器內存之間移動以太網通信，而無需服務器CPU的大量干預，從而減少了主處理器的工作負載。

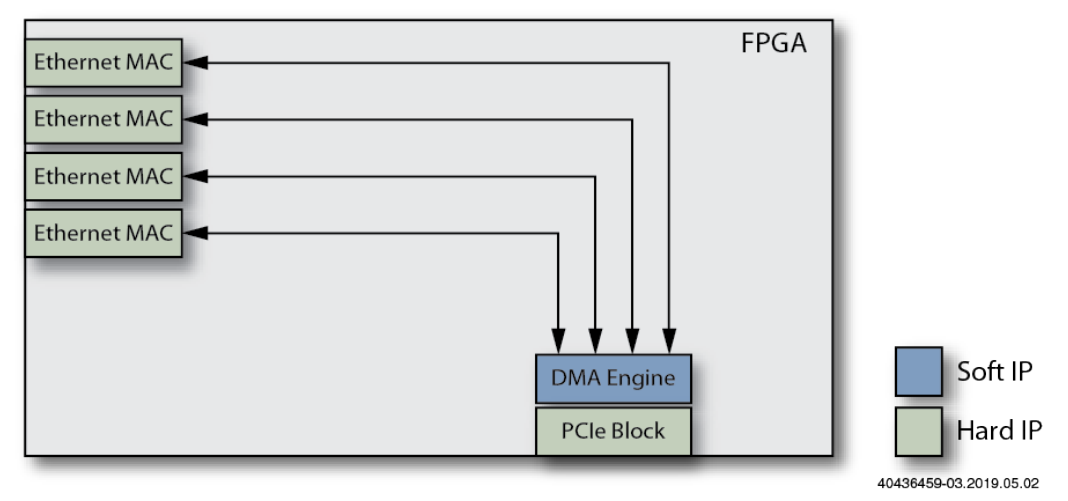

圖3：示例2 –將DMA引擎添加到基本型網卡中
示例3添加一個過濾引擎，它通過阻止無需處理器注意的數據包，進一步減少主處理器的任務負載。

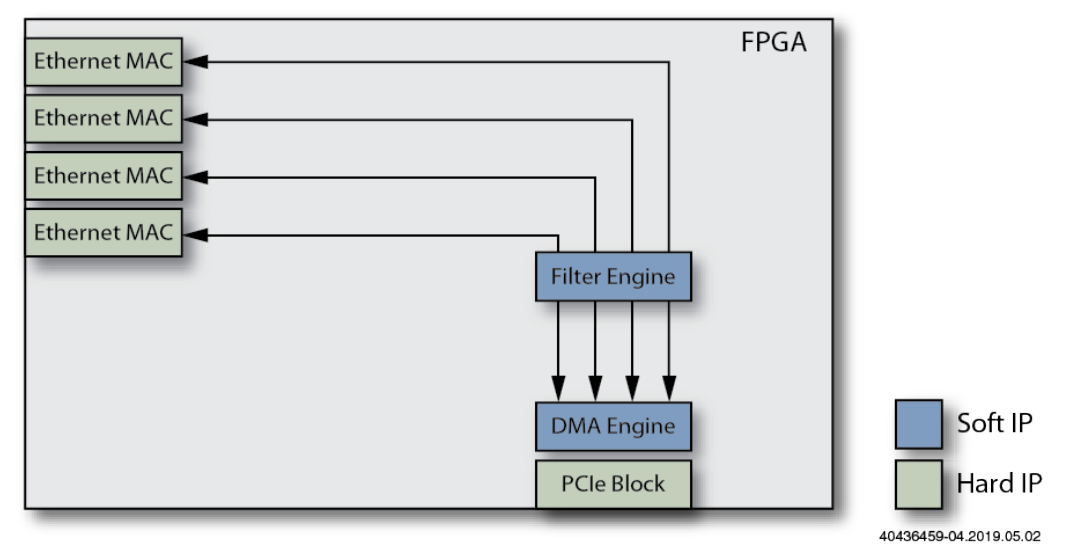

圖4：示例3 –添加一個過濾引擎

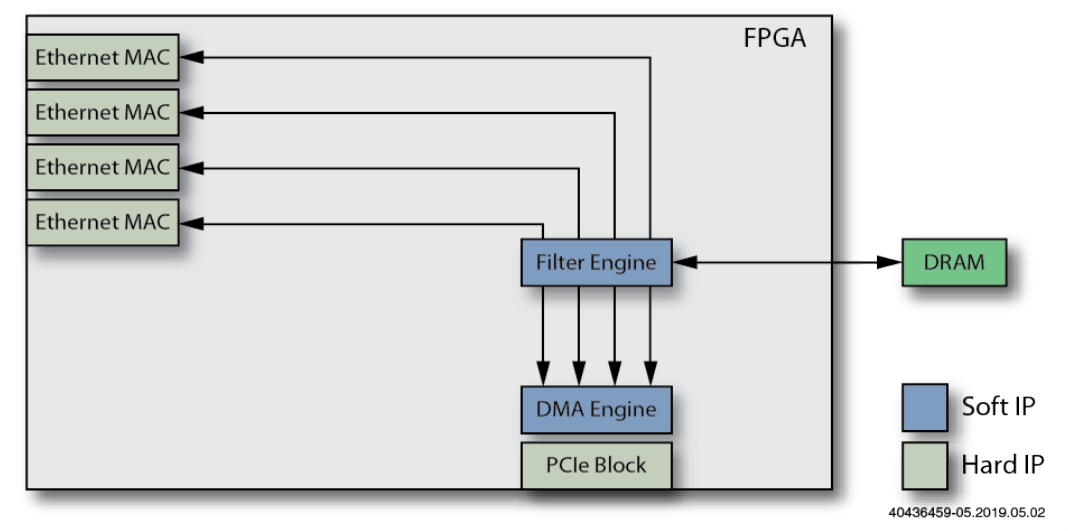

示例4將外部DRAM添加到過濾引擎，這顯著增加了智能網卡上可用于過濾的規則數量。有了足夠的外部內存，智能網卡可以管理數百萬條規則。
圖5：示例4 –將外部DRAM添加到過濾引擎
示例5添加了L2/L3卸載引擎，該引擎可以通過處理智能網卡的以太網端口之間的低層交換和路由，進一步減少主處理器的工作負載。為了有效，L2/L3卸載引擎將需要大量外部DRAM來緩沖網絡數據包。
注意，智能網卡FPGA或ASIC與外部DRAM之間的接口必須滿足正被交換的以太網通信帶寬要求。

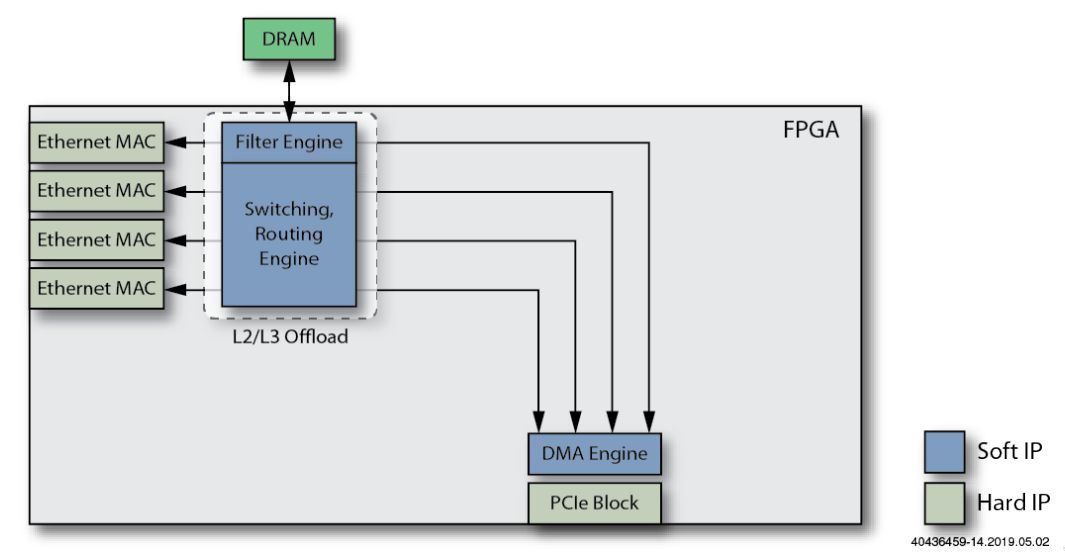

圖6：示例5 –添加一個L2/L3卸載引擎
示例6添加了一個隧道引擎，以允許智能網卡卸載各種隧道封包，并進一步減輕處理器的周期密集型隧道性需求。

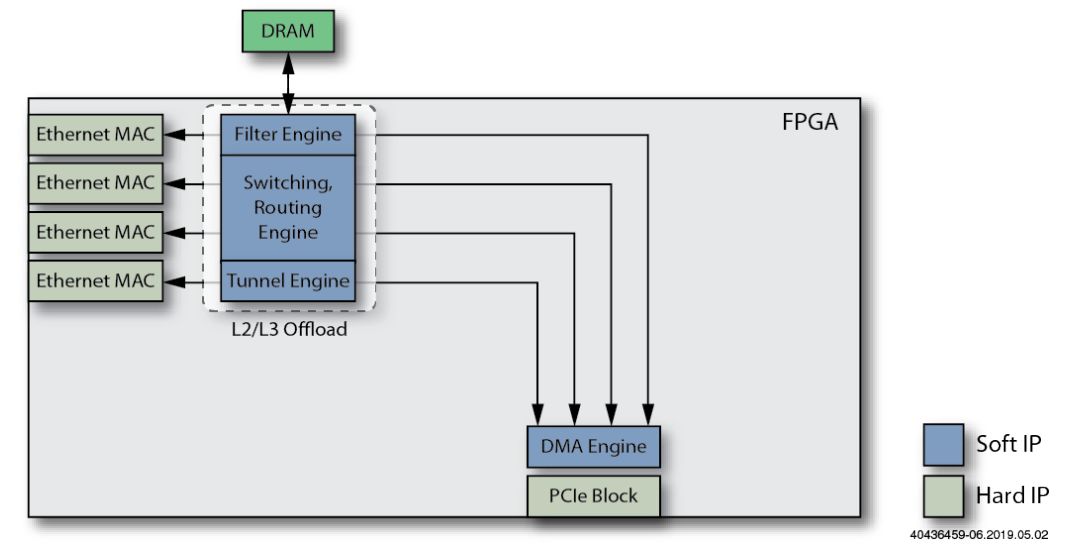

圖7：示例6 –添加一個隧道引擎

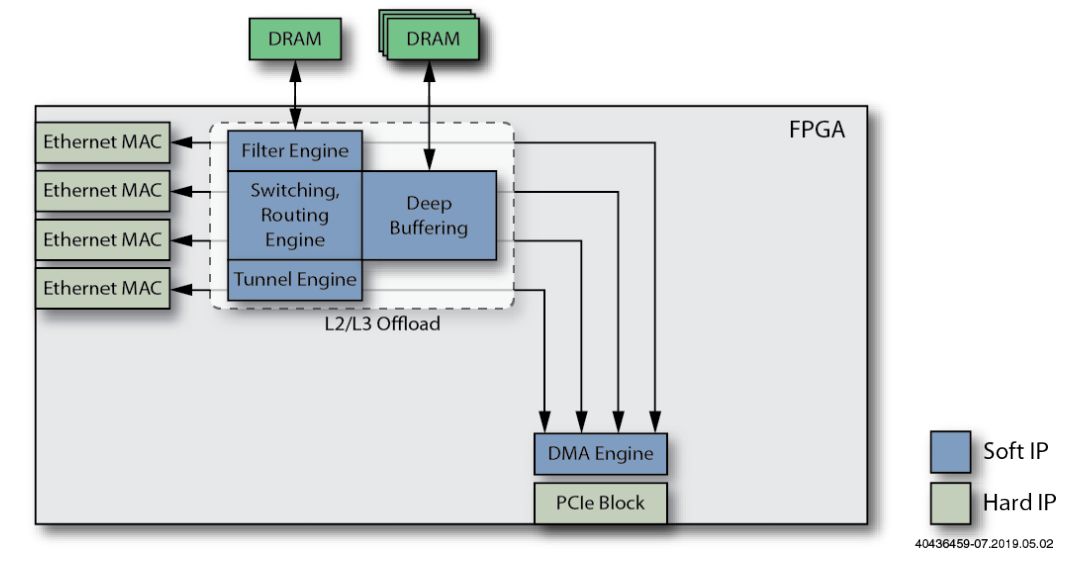

示例7添加快速外部存儲，以允許智能網卡對傳入的網絡數據包進行深度緩沖，從而實現了線速數據包交換和具有多個隊列的分層QoS調度。
圖8：示例7 –添加深度數據包緩沖

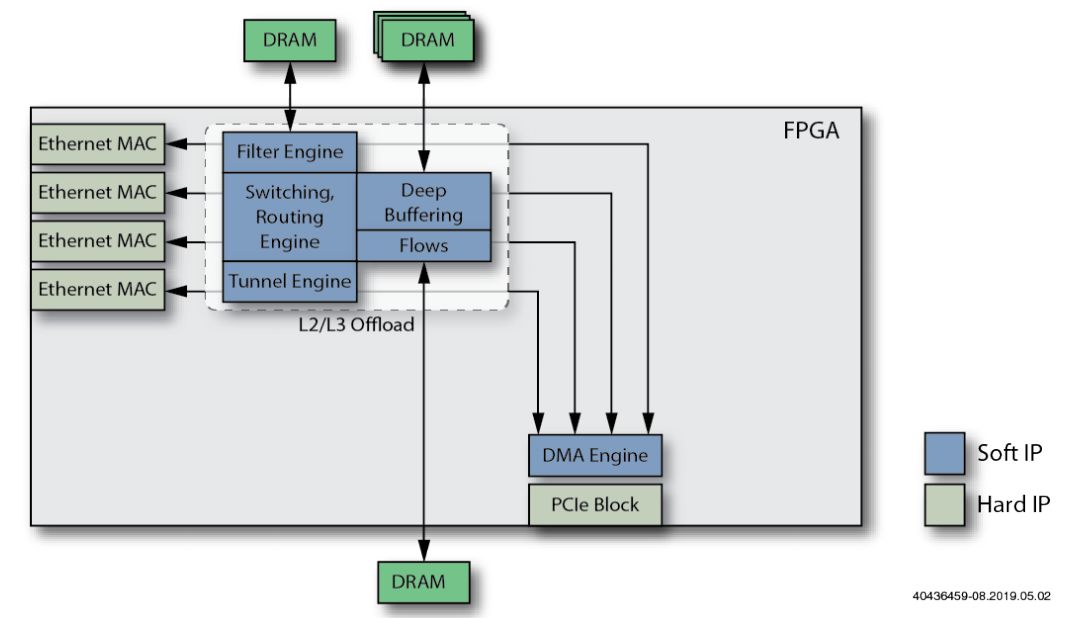

示例8添加一個具有自己的DRAM緩沖的流引擎，以使智能網卡的路由引擎能夠處理數百萬個路由表條目。流引擎有助于卸載網絡地址轉換/協議地址轉換（NAT / PAT）操作的負擔。
圖9：示例8 –帶有流引擎的智能網卡

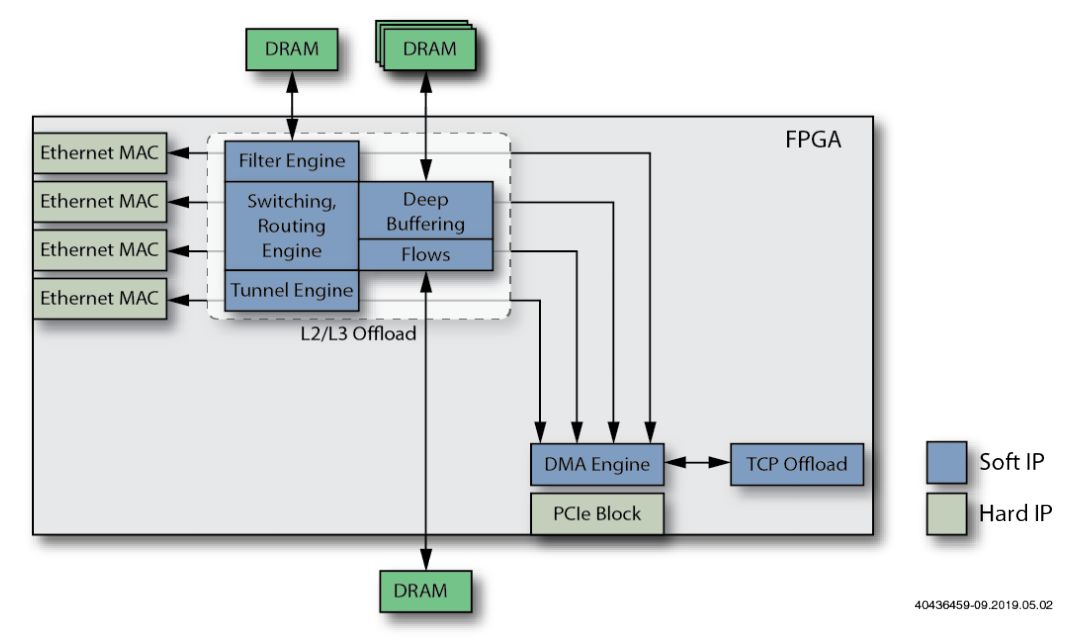

示例9添加一個TCP卸載引擎來處理TCP堆棧的全部/部分工作，這樣可以在不消耗更多CPU周期的情況下提高智能網卡性能。

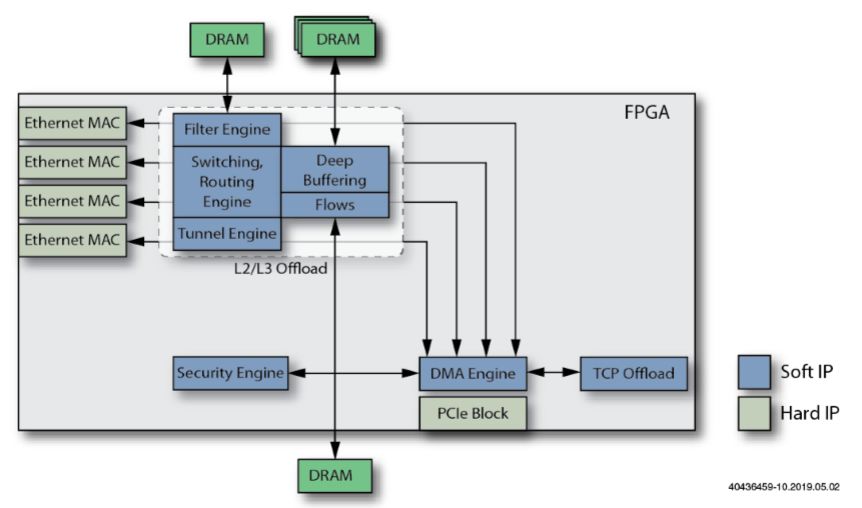

圖10：示例9 – TCP卸載引擎
示例10將部分/全部安全引擎添加到智能網卡中，以每個流為基礎從主處理器卸載加密和解密任務。
圖11：示例10 –添加安全引擎以卸載加密和解密任務

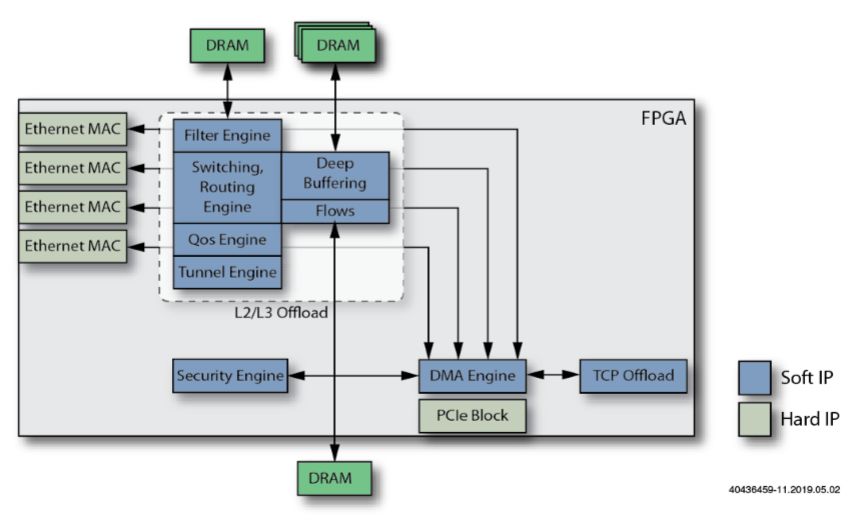

示例11添加了一個單獨的QoS引擎，以允許智能網卡管理服務等級協議（SLA），而無需服務器CPU的干預。
圖12：示例11 –添加單獨的QoS引擎以管理SLA
示例12添加一個可編程的數據包解碼器，該解碼器將類似P4的可編程性集成到智能網卡中。P4是一種標準的網絡編程語言，專門用于描述和編程分組數據包轉發面的操作。

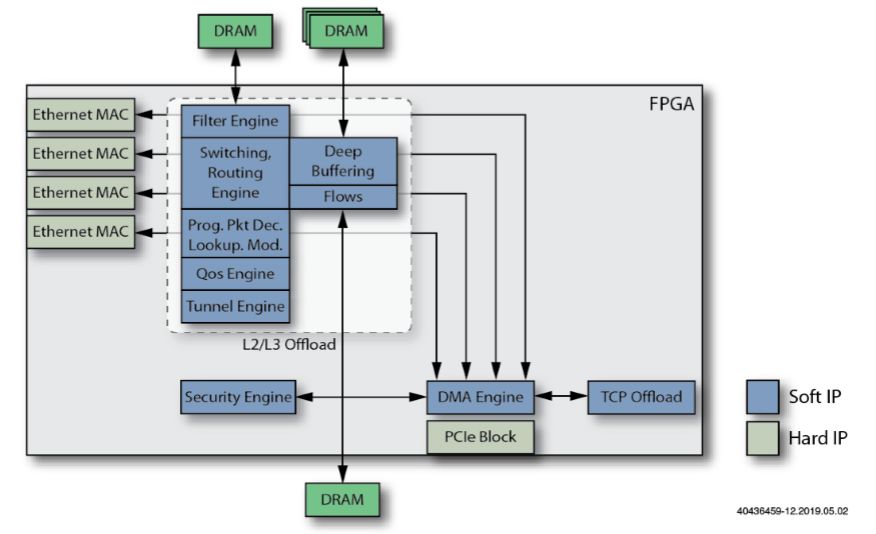

圖13：例12 –添加可編程分組數據包解碼器

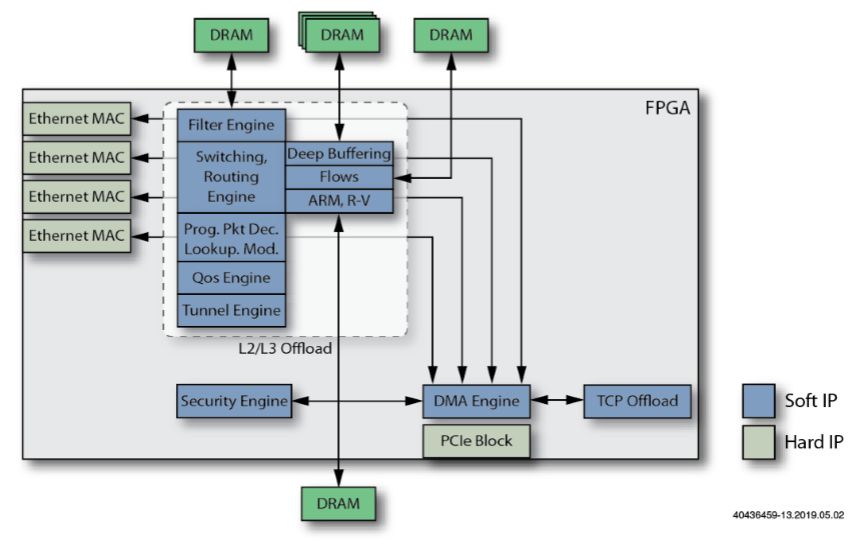

示例13添加一個或多個板載處理器，它們?yōu)橹悄芫W(wǎng)卡提供了完整的軟件可編程性（用于諸如OAM等任務），進一步實現服務器處理器的任務卸載。
圖14：示例13 –帶有板載處理器的智能網卡
在數據中心引入帶有FPGA的智能網卡設計的最大障礙之一是基于軟件的多核智能網卡在10G時代獲得的巨大成功所帶來的工程慣性。網絡卸載和加速技術已經在API和接口協議采用并標準化，這些API和接口協議允許服務器任務與某些多核智能網卡交互。
每個服務器軟件棧都以幾個特定的網卡和智能網卡為目標。為現有網卡和智能網卡開發的API和驅動程序被硬編碼到在服務器CPU上運行的軟件棧中。除非使用FPGA設計的智能網卡可以支持這些現有API并模擬現有接口協議，否則將這些智能網卡在投入使用時需要修改軟件棧。
