這個小型圖形庫提供點、線和字符繪圖命令，用于 ATtiny85 上的 I2C 128x64 OLED 顯示器。

它通過避免顯示緩沖器來支持RAM有限的處理器，并且可以與基于SH1106驅動芯片的I2C OLED顯示器配合使用。

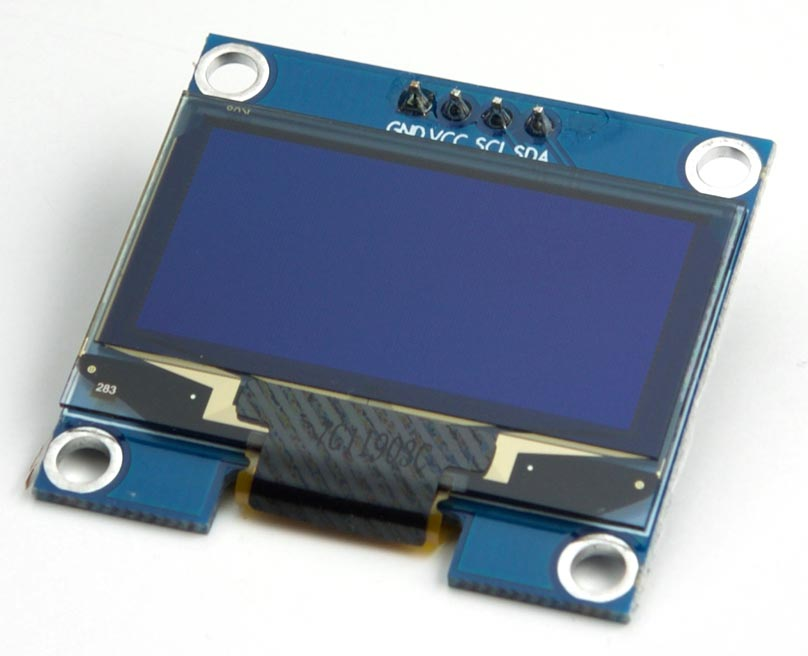

我用 Banggood [3] 提供的 Geekcreit 1.3 英寸 I2C OLED 顯示器測試了這個庫：

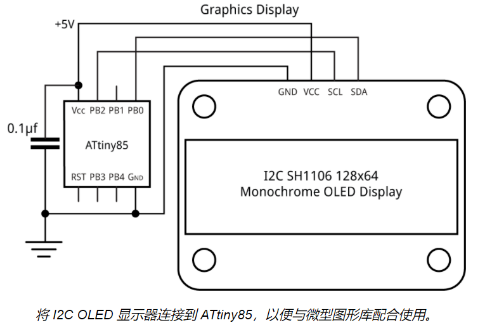

由于 I2C 只需要兩條 I/O 線，因此圖形顯示可在 ATtiny85 上留出三行空閑線路供您自己的應用程序使用：

請注意，此庫僅適用于具有四個引腳的 I2C 顯示器。它不適用于SPI顯示器或基于SSD1306或SSD1309驅動程序芯片的顯示器，因?yàn)檫@些都不支持讀回顯示器內存。

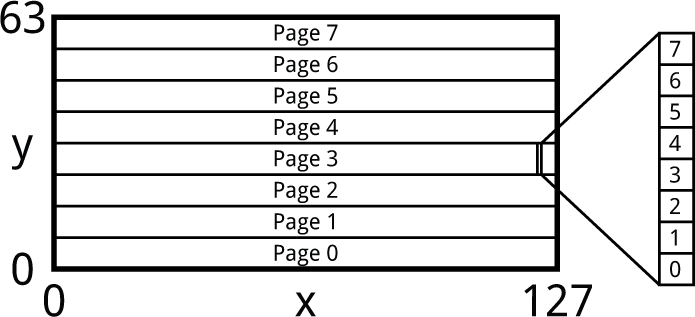

顯示器分為 8 個 8 像素高帶（稱為頁面），一個字節對應于 8 個像素的垂直列，位的排序如下圖所示：

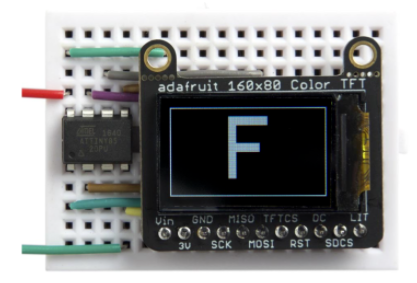

這是一個基于ST7735和ST7789驅動芯片的小型彩色TFT顯示器系列的圖形庫。

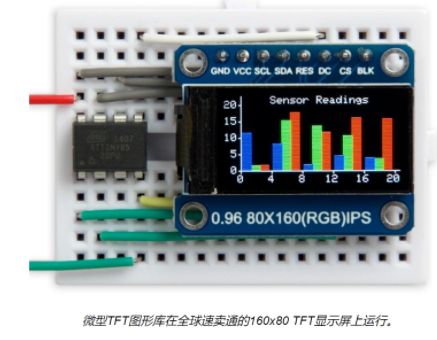

此庫允許您使用可選比例因子繪制點、繪制線條、繪制填充矩形和打印文本。項目中包括了一個演示直方圖繪圖程序，該程序可以調整自身以適應支持的每個顯示器。
與大多數其他TFT顯示庫不同，該庫不需要內存緩沖區，允許它在任何處理器上運行，直到ATtiny85。
這些顯示器是SPI的，需要四個引腳來驅動顯示器，在ATtiny85上留出一個引腳以連接到另一個器件，例如溫度傳感器。如果需要更多引腳，請選擇更大的芯片，例如ATtiny84;
測試源碼：

const int Now = 1547; // To set the time; eg 15:47unsigned long StartMins = (unsigned long)((Now/100)*60 + (Now%100)); void loop () { unsigned int SampleNo = StartMins/15; // Plot temperature graph int x1 = 16, y1 = 11; int yscale = 2; // Points per degree MoveTo(26, 56); PlotText(PSTR("Temperature ~C")); // Horizontal axis MoveTo(x1, y1); DrawTo(x1+96, y1); for (int i=0; i<=24; i=i+4) { int mark = x1+i*4; MoveTo(mark, y1); DrawTo(mark, y1-2); int tens = i/10; if (tens != 0) { PlotChar(tens+'0', mark-6, y1-12); PlotChar(i%10+'0', mark, y1-12); } else PlotChar(i%10+'0', mark-3, y1-12); } // Vertical axis MoveTo(x1, y1); DrawTo(x1, y1+50); for (int i=5; i<=25; i=i+5) { int mark = y1+i*yscale-10; MoveTo(x1, mark); DrawTo(x1-2, mark); int tens = i/10; if (tens != 0) PlotChar(tens+'0', x1-15, mark-3); PlotChar(i%10+'0', x1-9, mark-3); } for (;;) { // Now start plotting the temperature every 15 mins while ((unsigned long) ((StartMins + millis()/60000)/15)%96 == SampleNo); // Time to take a new reading SampleNo = (SampleNo+1)%96; int Temperature = (analogRead(A2)*25)/233; // In half degrees  PlotPoint(SampleNo+x1, Temperature-10+y1); }}

項目源碼都可以在以下兩個鏈接中找到，這里就不過多介紹了，感興趣的可以直接看看。
Tiny Graphics Library：http://www.technoblogy.com/show?23OS

Tiny TFT Graphics Library：http://www.technoblogy.com/show?L6I
