0：起始位，低電平；1~8：數據位；9：校驗位，高電平；10：停止位，高電平。

波特率 “9600bps”表示每秒可以傳輸9600位。

波特率定時計數器由時鐘頻率除以波特率。

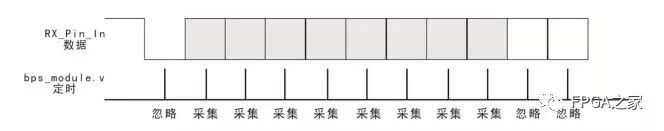

采集1~8位，忽略0、9、10位。

發送“0、8位數據、1、1”

串口傳輸數據，從最低位開始，到最高位結束。

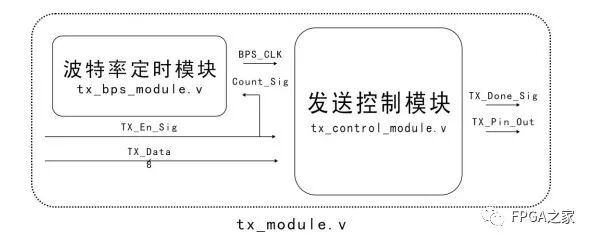

串口發送：

module tx_bps_module( CLK, RSTn, Count_Sig, BPS_CLK);  input CLK; input RSTn; input Count_Sig; output BPS_CLK;  /***************************/   reg [12:0]Count_BPS;  always @ ( posedge CLK or negedge RSTn ) if( !RSTn ) Count_BPS <= 13'd0; else if( Count_BPS == 13'd5207 ) Count_BPS <= 13'd0; else if( Count_Sig ) Count_BPS <= Count_BPS + 1'b1; else  Count_BPS <= 13'd0;  /********************************/   assign BPS_CLK = ( Count_BPS == 13'd2604 ) ? 1'b1 : 1'b0;  /*********************************/  endmodule

  module tx_control_module( CLK, RSTn, TX_En_Sig, TX_Data, BPS_CLK, TX_Done_Sig, TX_Pin_Out );  input CLK; input RSTn;  input TX_En_Sig; input [7:0]TX_Data; input BPS_CLK;  output TX_Done_Sig; output TX_Pin_Out;  /********************************************************/   reg [3:0]i; reg rTX; reg isDone;  always @ ( posedge CLK or negedge RSTn ) if( !RSTn ) begin  i <= 4'd0; rTX <= 1'b1; isDone     <= 1'b0; end  else if( TX_En_Sig ) case ( i )  4'd0 : if( BPS_CLK ) begin i <= i + 1'b1; rTX <= 1'b0; end   4'd1, 4'd2, 4'd3, 4'd4, 4'd5, 4'd6, 4'd7, 4'd8 : if( BPS_CLK ) begin i <= i + 1'b1; rTX <= TX_Data[ i - 1 ]; end  4'd9 : if( BPS_CLK ) begin i <= i + 1'b1; rTX <= 1'b1; end   4'd10 : if( BPS_CLK ) begin i <= i + 1'b1; rTX <= 1'b1; end   4'd11 : if( BPS_CLK ) begin i <= i + 1'b1; isDone <= 1'b1; end   4'd12 : begin i <= 4'd0; isDone <= 1'b0; end   endcase   /********************************************************/   assign TX_Pin_Out = rTX; assign TX_Done_Sig = isDone;  /*********************************************************/  endmodule

module tx_module( CLK, RSTn, TX_Data, TX_En_Sig, TX_Done_Sig, TX_Pin_Out);  input CLK; input RSTn; input [7:0]TX_Data; input TX_En_Sig; output TX_Done_Sig; output TX_Pin_Out;   /********************************/   wire BPS_CLK;  tx_bps_module U1 ( .CLK( CLK ), .RSTn( RSTn ), .Count_Sig( TX_En_Sig ), // input - from U2 .BPS_CLK( BPS_CLK ) // output - to U2 );  /*********************************/   tx_control_module U2 ( .CLK( CLK ), .RSTn( RSTn ), .TX_En_Sig( TX_En_Sig ), // input - from top .TX_Data( TX_Data ), // input - from top .BPS_CLK( BPS_CLK ), // input - from U2 .TX_Done_Sig( TX_Done_Sig ), // output - to top .TX_Pin_Out( TX_Pin_Out ) // output - to top );  /***********************************/  endmodule

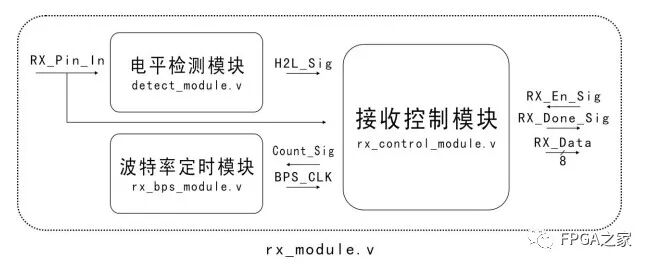

串口接收

  module detect_module( CLK, RSTn, RX_Pin_In, H2L_Sig); input CLK; input RSTn; input RX_Pin_In; output H2L_Sig;  /******************************/   reg H2L_F1; reg H2L_F2;  always @ ( posedge CLK or negedge RSTn ) if( !RSTn ) begin  H2L_F1 <= 1'b1; H2L_F2 <= 1'b1; end  else  begin  H2L_F1 <= RX_Pin_In; H2L_F2 <= H2L_F1; end   /***************************************/   assign H2L_Sig = H2L_F2 & !H2L_F1;  /***************************************/  endmodule

module rx_control_module( CLK, RSTn, H2L_Sig, RX_Pin_In, BPS_CLK, RX_En_Sig, Count_Sig, RX_Data, RX_Done_Sig );  input CLK; input RSTn;  input H2L_Sig; input RX_En_Sig; input RX_Pin_In; input BPS_CLK;  output Count_Sig; output [7:0]RX_Data; output RX_Done_Sig;   /********************************************************/   reg [3:0]i; reg [7:0]rData; reg isCount; reg isDone;  always @ ( posedge CLK or negedge RSTn ) if( !RSTn ) begin  i <= 4'd0; rData <= 8'd0; isCount <= 1'b0; isDone <= 1'b0; end  else if( RX_En_Sig ) case ( i )  4'd0 : if( H2L_Sig ) begin i <= i + 1'b1; isCount <= 1'b1; end /*進入第0位,同時驅動bps_module開始計數。又以bps_module驅動狀態1~11*/  4'd1 : if( BPS_CLK ) begin i <= i + 1'b1; end /*第0位中部，BPS_CLK發出第一個脈沖，忽略第0位*/  4'd2, 4'd3, 4'd4, 4'd5, 4'd6, 4'd7, 4'd8, 4'd9 : if( BPS_CLK ) begin i <= i + 1'b1; rData[ i - 2 ] <= RX_Pin_In; end  4'd10 : if( BPS_CLK ) begin i <= i + 1'b1; end  4'd11 : if( BPS_CLK ) begin i <= i + 1'b1; end  4'd12 : begin i <= i + 1'b1; isDone <= 1'b1; isCount <= 1'b0; end  4'd13 : begin i <= 4'd0; isDone <= 1'b0; end   endcase   /********************************************************/   assign Count_Sig = isCount; assign RX_Data = rData; assign RX_Done_Sig = isDone;   /*********************************************************/  endmodule

module rx_bps_module( CLK, RSTn, Count_Sig, BPS_CLK);  input CLK; input RSTn; input Count_Sig; output BPS_CLK;  /***************************/   reg [12:0]Count_BPS;  always @ ( posedge CLK or negedge RSTn ) if( !RSTn ) Count_BPS <= 13'd0; else if( Count_BPS == 13'd5207 ) Count_BPS <= 13'd0; else if( Count_Sig ) Count_BPS <= Count_BPS + 1'b1; else  Count_BPS <= 13'd0;  /********************************/   assign BPS_CLK = ( Count_BPS == 12'd2604 ) ? 1'b1 : 1'b0;            /*周期中間開始采集數據*/  /*********************************/  endmodule

module rx_module( CLK, RSTn, RX_Pin_In, RX_En_Sig, RX_Done_Sig, RX_Data);  input CLK; input RSTn;  input RX_Pin_In; input RX_En_Sig;  output [7:0]RX_Data; output RX_Done_Sig;   /**********************************/   wire H2L_Sig;  detect_module U1 ( .CLK( CLK ), .RSTn( RSTn ), .RX_Pin_In( RX_Pin_In ), // input - from top .H2L_Sig( H2L_Sig ) // output - to U3 );  /**********************************/   wire BPS_CLK;  rx_bps_module U2 ( .CLK( CLK ), .RSTn( RSTn ), .Count_Sig( Count_Sig ), // input - from U3 .BPS_CLK( BPS_CLK ) // output - to U3 );  /**********************************/   wire Count_Sig;  rx_control_module U3 ( .CLK( CLK ), .RSTn( RSTn ),  .H2L_Sig( H2L_Sig ), // input - from U1 .RX_En_Sig( RX_En_Sig ), // input - from top .RX_Pin_In( RX_Pin_In ), // input - from top .BPS_CLK( BPS_CLK ), // input - from U2  .Count_Sig( Count_Sig ), // output - to U2 .RX_Data( RX_Data ), // output - to top .RX_Done_Sig( RX_Done_Sig ) // output - to top  );  /************************************/   endmodule
