1 項目背景

1.1 AD轉換

AD轉換就是模數轉換。顧名思義，就是把模擬信號轉換成數字信號。主要包括積分型、逐次逼近型、并行比較型/串并行型、Σ-Δ調制型、電容陣列逐次比較型及壓頻變換型。

A/D轉換器是用來通過一定的電路將模擬量轉變?yōu)閿?shù)字量。模擬量可以是電壓、電流等電信號，也可以是壓力、溫度、濕度、位移、聲音等非電信號。但在A/D轉換前，輸入到A/D轉換器的輸入信號必須經各種傳感器把各種物理量轉換成電壓信號。

AD轉換的技術指標，一般有如下幾個：

1. 分辨率(Resolution) 指數字量變化一個最小量時模擬信號的變化量，定義為滿刻度與2^n的比值。分辨率又稱精度，通常以數字信號的位數來表示。

2. 轉換速率(Conversion Rate)是指完成一次從模擬轉換到數字的AD轉換所需的時間的倒數。積分型AD的轉換時間是毫秒級屬低速AD，逐次比較型AD是微秒級屬中速AD，全并行/串并行型AD可達到納秒級。采樣時間則是另外一個概念，是指兩次轉換的間隔。為了保證轉換的正確完成，采樣速率 (Sample Rate)必須小于或等于轉換速率。因此有人習慣上將轉換速率在數值上等同于采樣速率也是可以接受的。常用單位是ksps和Msps，表 示每秒采樣千/百萬次（kilo / Million Samples per Second）。

3. 量化誤差 (Quantizing Error) 由于AD的有限分辨率而引起的誤差，即有限分辨率AD的階梯狀轉移特性曲線與無限分辨率AD（理想AD）的轉移特 性曲線（直線）之間的最大偏差。通常是1個或半個最小數字量的模擬變化量，表示為1LSB、1/2LSB。

4. 偏移誤差(Offset Error) 輸入信號為零時輸出信號不為零的值，可外接電位器調至最小。

5. 滿刻度誤差(Full Scale Error) 滿度輸出時對應的輸入信號與理想輸入信號值之差。

6. 線性度(Linearity) 實際轉換器的轉移函數與理想直線的最大偏移，不包括以上三種誤差。

7.


其他指標還有：絕對精度(Absolute Accuracy) ，相對精度(Relative Accuracy)，微分非線性，單調性和無錯碼，總諧波失真（Total Harmonic Distotortion縮寫THD）和積分非線性。

1.2 教學板AD原理圖

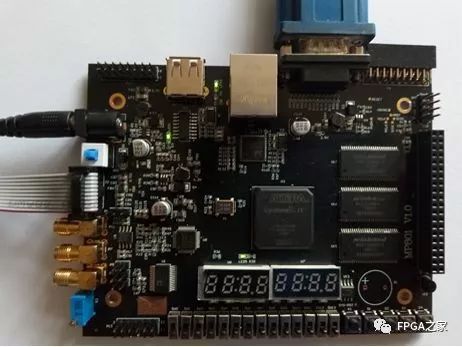

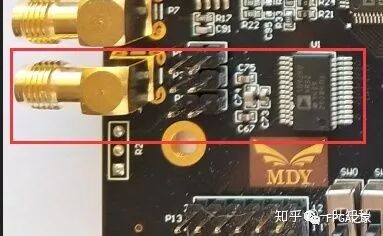

明德?lián)P教學板上板載板載32Mhz 轉換速率、8bit高速AD芯片AD9280，滿足各種信號的采集，滿足用戶實現各種常見濾波算法的實現。實際位置如下所示：

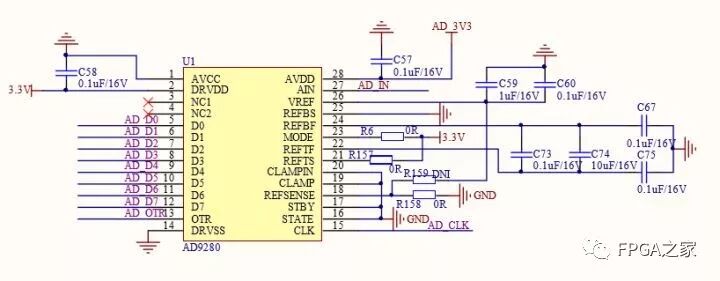

上面是AD9280的原理圖。與FPGA相連的信號有：AD_D0~7、AD_OTR、AD_CLK。

1.3 AD9280的控制時序

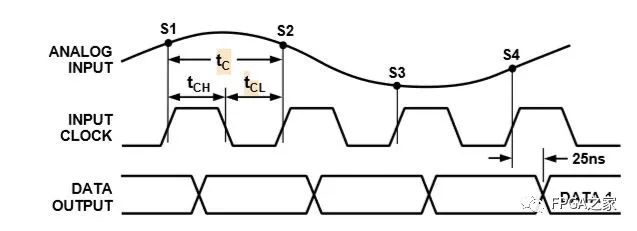

AD9280的控制時序如下圖。

由時鐘圖可以看出，每個時鐘就可以做AD轉換一次，但會延遲3個時鐘才輸出。例如時序圖中第一個時鐘采集到S1，并對S1進行模數轉換，經過3個時鐘后，輸出DATA1，這個DATA1就是S1所應對的數字值。

由參數時序可以看出，時鐘最大是32MHz。

由上面時序可以看出，控制AD9280非常簡單，只要給出不超過32MHz的時鐘，然后對其采集就行了。

2 設計目標

本次案例將使用到AD9709和AD9280。其連接示意如下圖所示。

本案例是FPGA先產生正弦信號，這個正弦信號輸出給DA通道A，經過環回后，給回AD9280的輸入端，F(xiàn)PGA再采集AD9280的數據，最后使用signaltap采集數字信號。

正弦信號的產生方式，與“FIR濾波器的設計”案例一致。正弦信號的頻率受開發板上的3個撥碼開關控制，用3位信號key表示，一共可以產生8種頻率。

正弦信號的頻率 約等于：100KHz * (key+1)。

例如，當key等于0時，產生約100KHz的正弦信號；

當key等于1時，產生約200KHz的正弦波；

當key等于7時，產生約800KHz的正弦波。

FPGA產生25MHz的時鐘給AD9280，也就是采樣率為25M。用這個時鐘作為SIGNALTAP的采樣時鐘，觀察AD9280過來的數據波形。

上板效果圖如下圖所示。（用signaltap抓取波形）

3 設計實現

3.1 頂層信號

新建目錄：D:\mdy_book\ad_prj。在該目錄中，新建一個名為ad_prj.v的文件，并用GVIM打開，開始編寫代碼。

我們要實現的功能，概括起來就是FPGA產生控制AD9709，讓其中的通道A產生正弦波所對應的電壓，同時采集AD9280的數據并觀察。為了控制AD9709的通道A，就需要控制AD9709的MODE、SLEEP、CLK1、WRT1、DB7~0P1管腳。為了采集AD9280，那么就需要控制AD9280的CLK、D0~D7管腳。根據設計目標的要求，整個工程需要以下信號：

1. 使用clk連接到晶振，表示50M時鐘的輸入。

2. 使用rst_n連接到按鍵，表示復位信號。

3. 使用3位信號key，表示三位撥碼開關。

4. 使用dac_mode信號連接到AD9709的MODE管腳，用來控制其工作模式。

5. 使用dac_sleep信號連接到AD9709的SLEEP管腳，用來控制其睡眠模式。

6. 使用dac_clka信號連接到AD9709的CLK1管腳，用來控制通道A的時鐘。

7. 使用dac_wra信號連接到AD9709的WRT1管腳，用來控制通道A的寫使能。

8. 使用8位信號dac_da連接到AD9709的DB7~0P1管腳，用來控制通道A的寫數據。

9. 使用ad_clk信號連接到AD9280的CLK管腳，用來作來采樣時鐘。

10. 使用8位ad_in信號連接到AD9280的D7~0管腳，用來采集數據。

綜上所述，我們這個工程需要10個信號，時鐘clk，復位rst_n，dac_mode、dac_sleep、dac_clka、dac_wra、dac_da、ad_clk和ad_in，其中dac_da 、ad_in是8位信號，key是3位信號，其他都是1位信號。

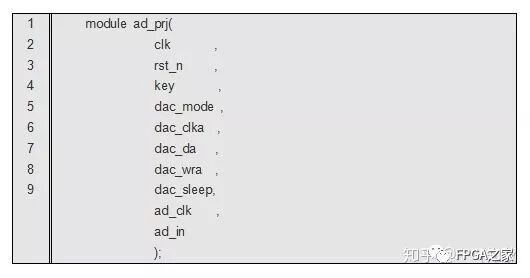

將module的名稱定義為ad_prj，代碼如下：

其中clk、rst_n是1位的輸入信號，dac_da是8位的輸出信號，dac_mode，dac_clka，dac_wra，dac_sleep是1位輸出信號，ad_clk是1位輸出信號，ad_in是8位輸入信號，key是3位輸入信號。

3.2 信號設計

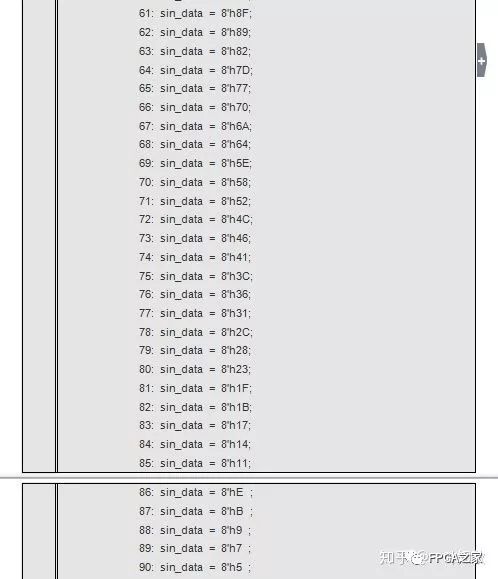

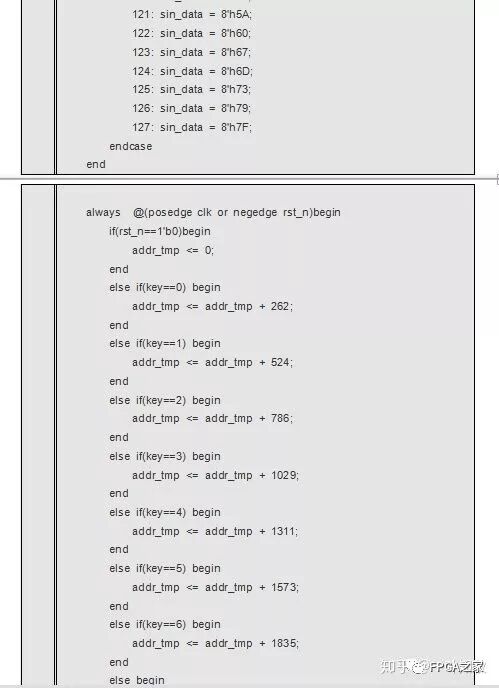

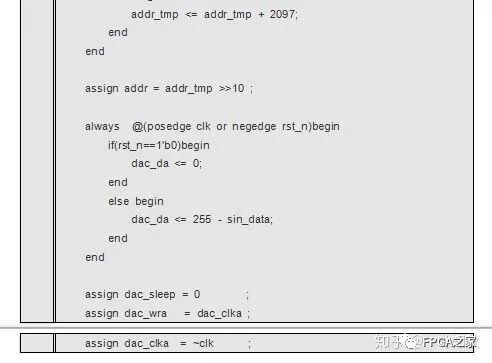

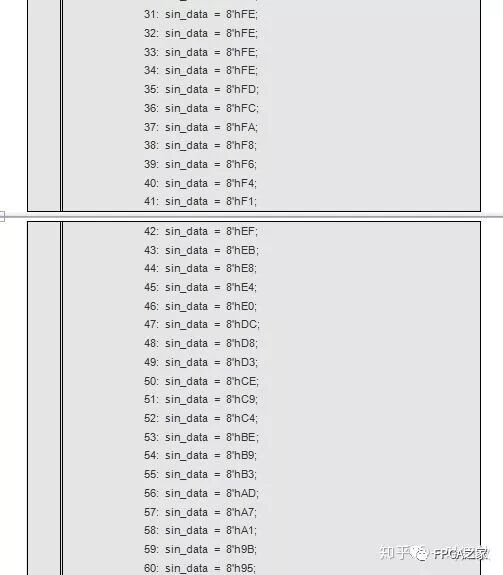

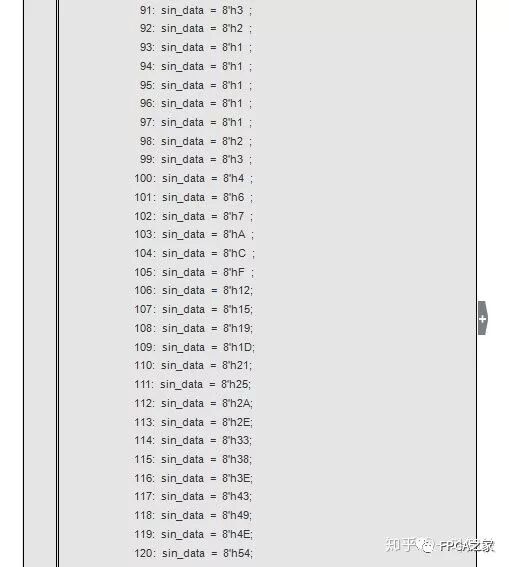

由于正弦信號的產生要求，與“FIR濾波器設計”相同，所以不再詳細描述原因?，F(xiàn)在把相關代碼整理如下。

還有最后一個信號要設計：ad_clk。由設計目標可知，要求是25MHz的時鐘。為了產生時鐘，我們就要用到PLL。

3.3 生成PLL IP核

1. 打開IP核管理工具

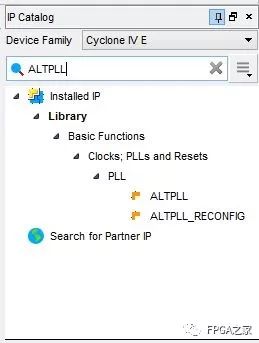

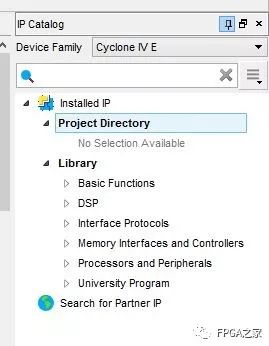

打開quartus軟件，然后選擇Tools ->IPcatalog，在右側彈出如下界面

在搜索框中，填下ALTPLL，就會出現如下界面。

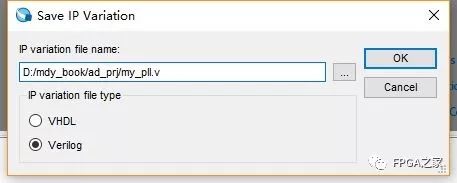

ALTPLL就是我們需要使用的PLL IP核。雙擊ALTPLL，在彈出的對話框中起個文件名，如vga_pll，記得選擇verilog。然后點OK就可以開始設置參數了。

2. 設置IP參數

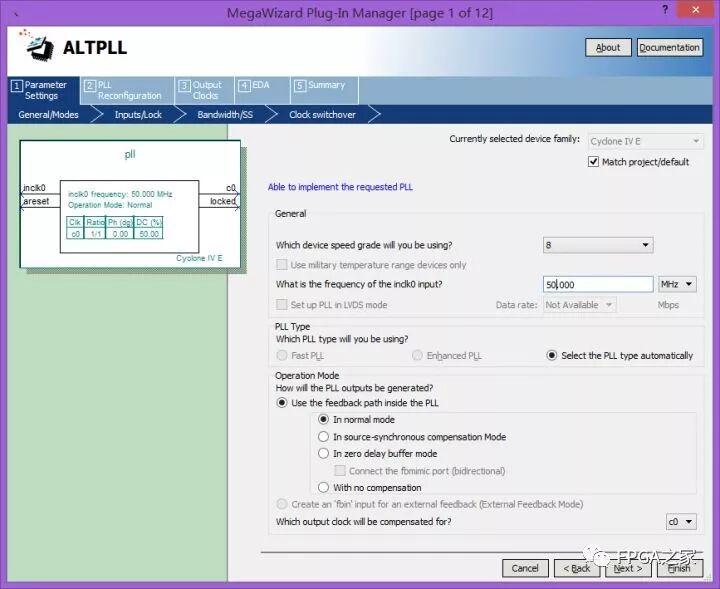

上圖中，主要是設置輸入的時鐘頻率，明德?lián)P開發板輸入時鐘是固定的50MHz，因此可填寫50，注意旁邊的單位是選擇MHz。其他默認，按next。

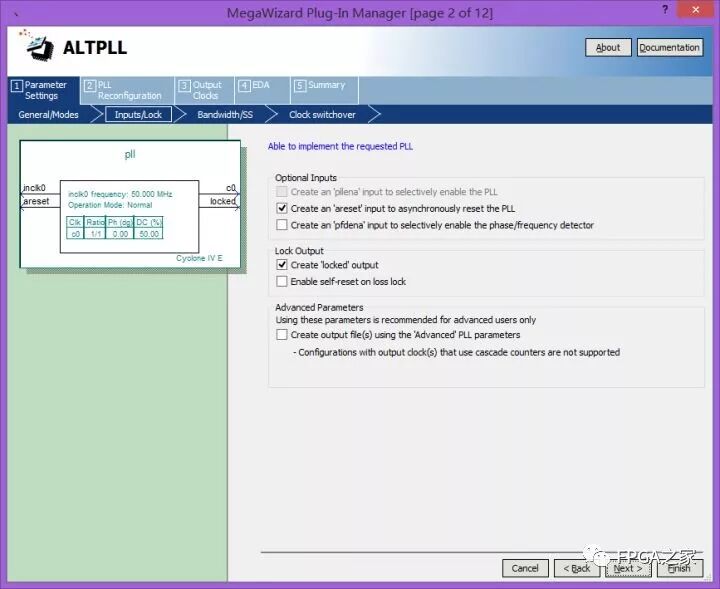

上圖的option inputs中，全部取消勾選，不需要產生復位信號。上圖中的lock output，全部取消勾選，不需要產生locked指示信號。然后選Next。

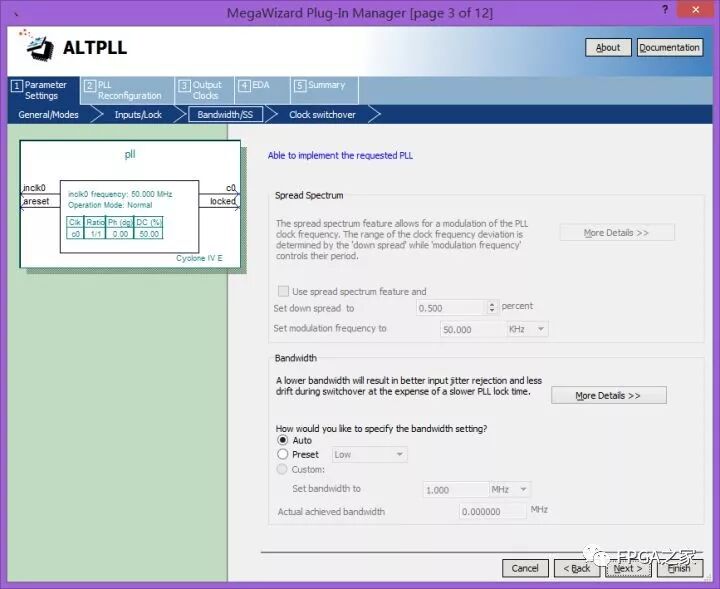

不用做任何更改，直接Next。

不用做任何更改，直接Next。

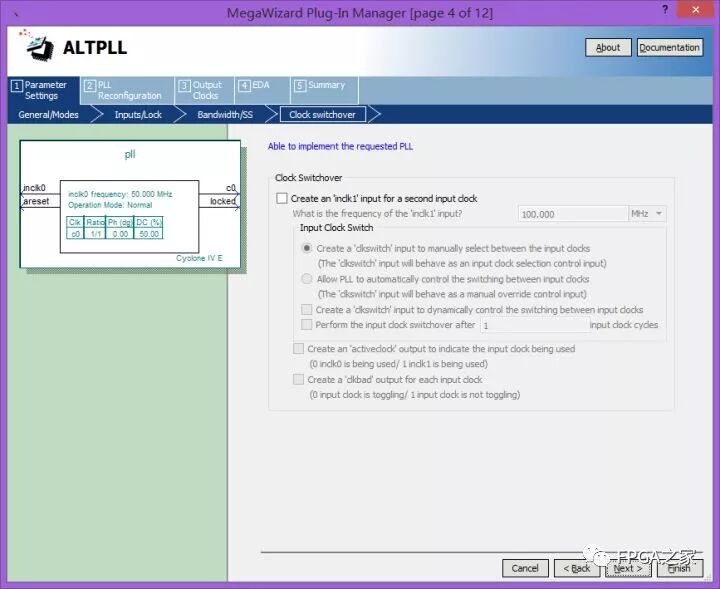

增加輸入時鐘，由于我們只有一個輸入時鐘，所以只用inclk0即可，無需增加。直接Next。

不用做任何更改，直接Next。

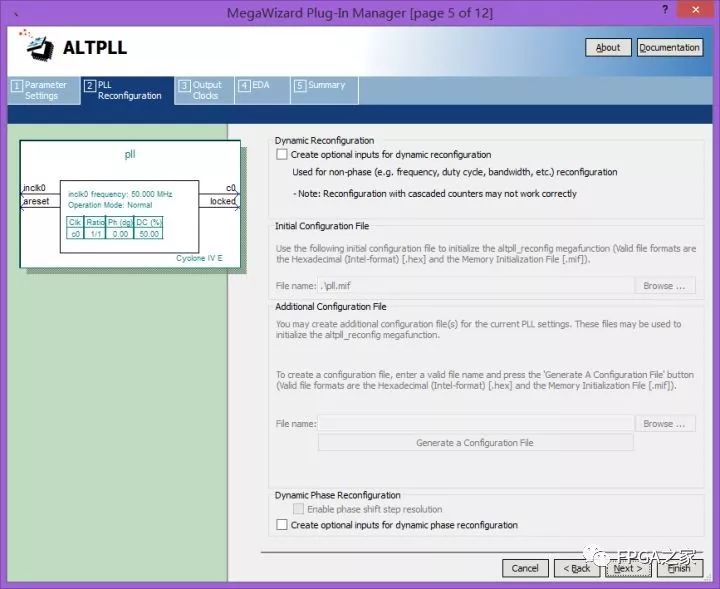

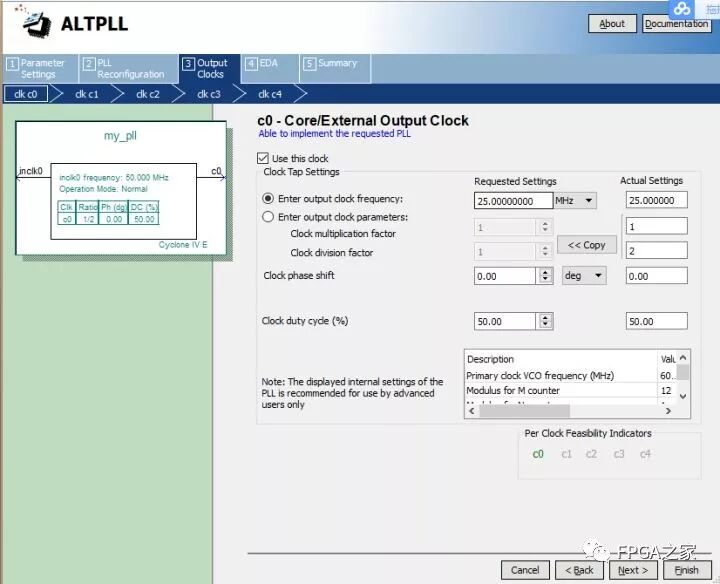

設置c0的輸出頻率。我們選擇Enter output clock frequest中，直接填入25，單位選擇MHz，就是表示要產生25MHz的時鐘。然后點擊Finish，彈出如下窗口。

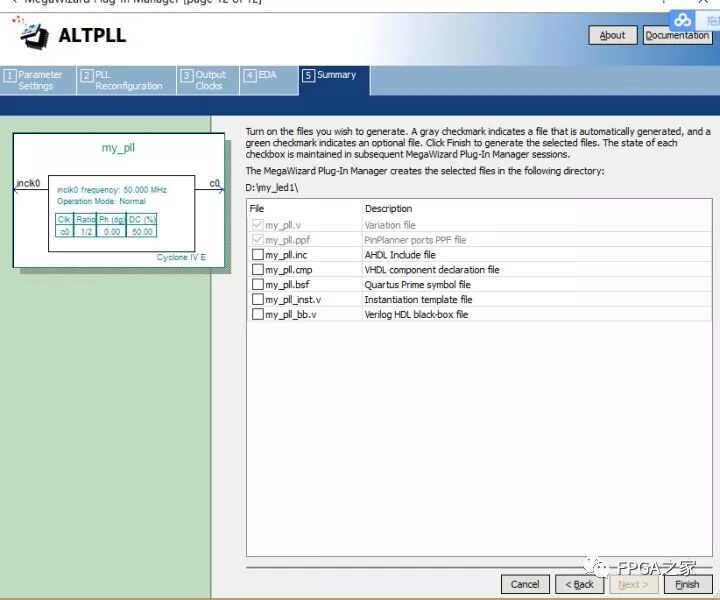

取消my_pll_bb.v的勾選，然后選擇Finish。QUARTUS就會產生PLL IP的代碼了。

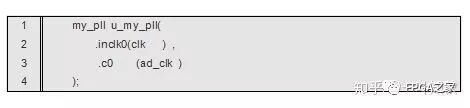

稍等片刻，到工程目錄 D:\mdy_book\ad_prj，可以看到生成一個my_pll.v文件，用GVIM打開后，可以看到PLL模塊的模塊輸入輸出接口。其中inclk0是50MHz輸入時鐘，c0是25MHz的輸出時鐘。頂層模塊直接例化就可以使用了。

至此，主體程序已經完成。接下來是將module補充完整。

3.4 信號定義

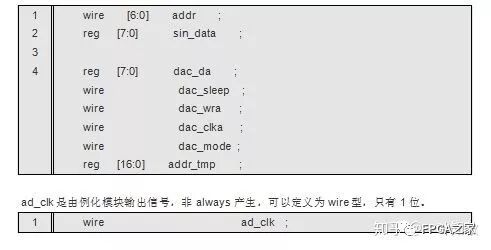

接下來定義信號類型。

在“FIR濾波器案例”中已經說明了部分信號的說明，現補充如下。

4 綜合與上板

4.1 添加文件到工程

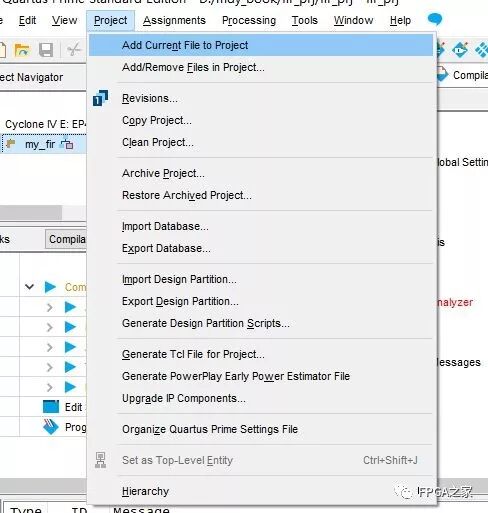

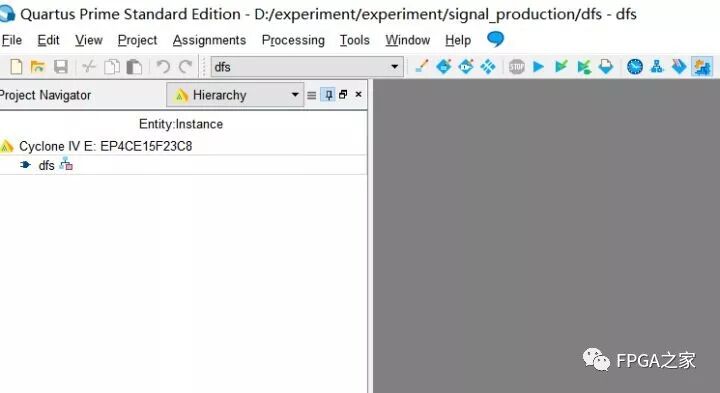

1. 前面已經介紹了新建工程?，F(xiàn)在打開quartus，在Project菜單中選擇Add/Remove File to Project，彈出文件窗口。

點擊右上角的

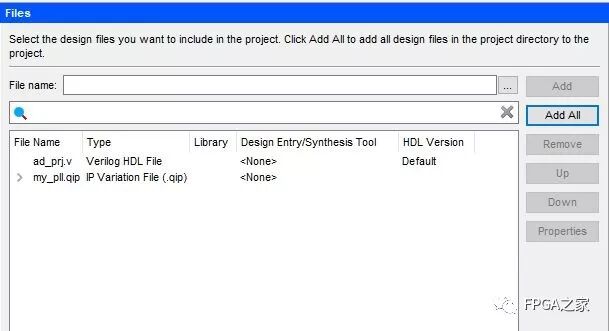

，在彈出來的窗口中，雙擊選擇D:\mdy_book\ad_prj目錄下的ad_prj.v文件。然后記得要點Add，才算正式加到工程。

點OK關閉本窗口。

4.2 綜合

1.點擊右上角藍色三角鍵進行編譯

之后等待編譯成功

4.3 配置管腳

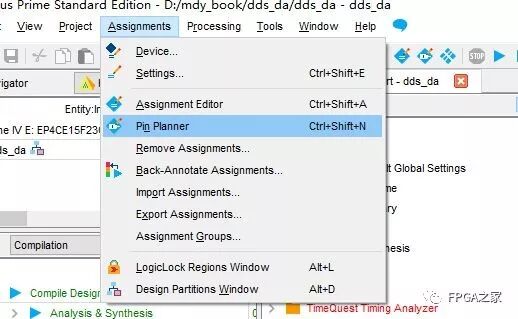

在菜單欄中，選中Assignments，然后選擇Pin Planner，就會彈出配置管腳的窗口。

在配置窗口中的location一列，可以填寫每個管腳所對應的FPGA管腳號。

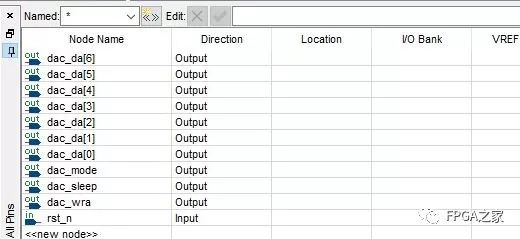

按上面配置好每個信號的管腳，其最終效果如下圖。

關閉Pin Planner，軟件自動會保存管腳配置信息。

4.4 再次綜合

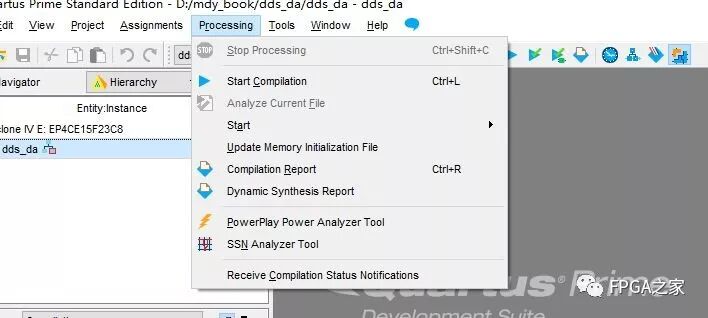

在菜單欄中，選中Processing，然后選擇Start Compilation，再次對整個工程進行編譯和綜合。

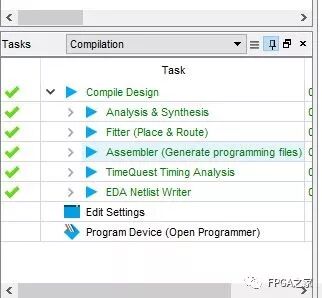

出現上面的界面，就說明編譯綜合成功。

4.5 連接開發板

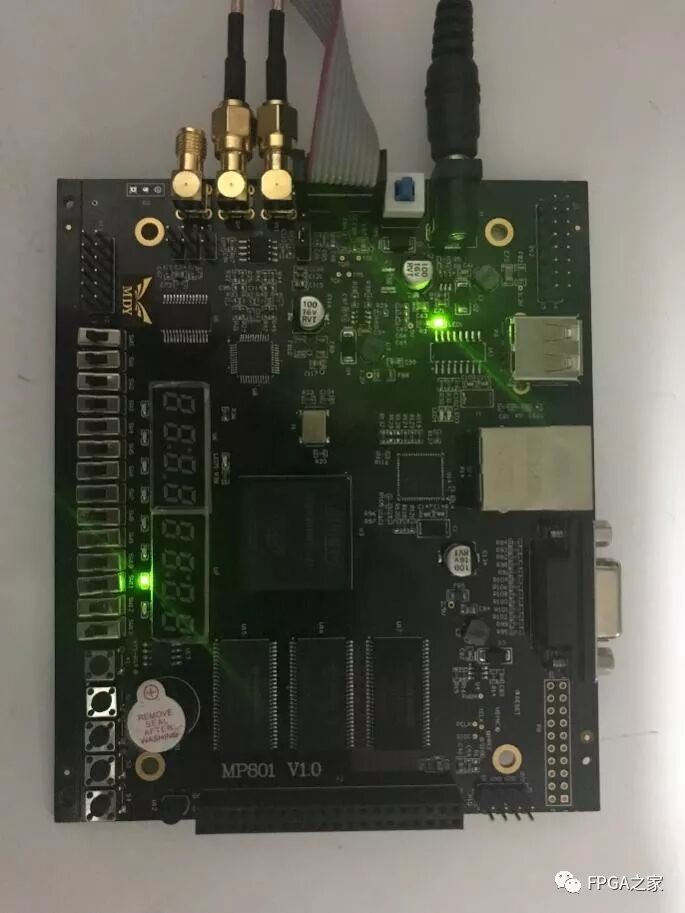

連接示意如上圖所示。將電源接上開發板；USB BLASTER一端連接到JTAG插口，另一端連到PC的USB接口；將開發板上的P7接口和P11與示波器的兩個通道相連。最后再將電源打開。

4.6 設置SIGNALTAP

用SIGNALTAP觀察
