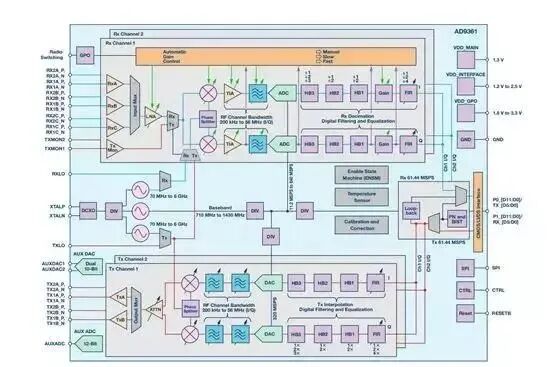

1、AD9361的框架下圖所示：

2、AD9361的信號路徑

Tx SIGNAL PATH

Rx SIGNAL PATH

Fir濾波器的階數為64或128 而內插或抽取因子為：1、2或4。

HB1和HB2的內插或抽取因子為1或2而HB3的因子為1、2或3。

BB_LPF為：三階巴特沃斯低通濾波器，3dB點頻率可編程。

頻率可編程范圍為：

Tx: 625Khz~32Mhz

Rx : 200Khz~39.2Mhz

2ND_LPF為：第二級低通濾波器的頻率可編程范圍為2.7~100Mhz

TIA_LPF為：第一級低通濾波器的頻率可編程范圍為1~70Mhz

ADC_CLK = DAC_CLK或2*DAC_CLK <= 672Mhz

3、AD9361增益控制

發送功率控制：由一個程控衰減器決定，衰減范圍為(0~89.75dB)步進為0.25dB。

接收增益控制：由模擬增益(由低噪放、混頻器、跨阻放大器和低通濾波器等增益組成)和數字增益決定。

控制方式為  ：自動控制和手動控制(SPI 控制和管腳控制)。

增益范圍：0~90dB，模擬增益最大為76dB，數字增益最大為31dB。

增益分配：由查表決定，有單表模式和多表模式。

4、AD9361數字接口

SPI接口：分為3線模式和4線模式

控制字段由16bit組成，[15]為讀寫標志，高位讀；[14:12]為讀寫的Byte數1~8Byte；[11:10]未使用；[9:0]為讀寫的起始字節地址。

上升沿發送，下降沿采樣

SPI時鐘最大為 50Mhz

SPI操作在SPI_ENB為低時有效

LVDS或CMOS接口

：均可分為SDR或DDR接口。

LVDS接口：

傳輸速率：最大為122.88Mhz。

傳輸格式：可分為1R1T，2R2T。

COMS接口

傳輸速率：最大為122.88Mhz。

傳輸格式：可分為1R1T，2R2T，1R2T，2R1T。

接口形式：可分為單端口半雙工，單端口全雙工，雙端口半雙工，雙端口全雙工。

5、AD9361狀態機

狀態機控制方式：

通過SPI寫寄存器控制

通過管腳控制(分為電平模式和脈沖模式)

狀態機模式：

FDD模式

TDD模式

6、AD9361輔助功能

GPO

: 4bit通用輸出，由SPI控制。

CTRL_IN

: 4bit

控制輸入，用于手動Rx增益和Tx衰減控制。

CTRL_OUT

: 8bit控制輸出，這些是多功能輸出，具有可編程功能?？梢杂糜谥甘続D9361的各種狀態信息。

Aux DAC

: 2個10bit的輔助DAC，參考電壓分別可取1V、1.5V、2V和2.5V。

Aux ADC

：1個12bit的輔助ADC，輸入電壓范圍為0V~1.3V。

RSSI

: 指示接收信號強度。

7、AD9361控制編程

1）SPI接口：通過AD9361的SPI接口對AD9361進行初始化配置，難點在于初始化寄存器，而初始化寄存器可以通過ADI的寄存器配置軟件生成。

2）數據接口：接口形式為L(zhǎng)VDS和COMS，難點在于速率較高的情況下，需要加合適的約束或者調解AD9361的時延調整寄存器0x06和0x07。

3）狀態機：需要正確控制狀態機，否則AD9361會工作你不知道的狀態里，可以通過讀取狀態寄存器判斷。

4）校準時間：注意AD9361的校準時間需要給足夠，否則會影響性能，同時ADI的寄存器配置軟件生成的配置能夠滿足基本功能，但是想要性能更好，需要自己去優化。
