對于一個希望能夠達到軟件定義，硬件加速的協議棧來說，打通軟硬之間的任督二脈是最為重要的一環。本文通過搭建一個 AXI DMA 子系統，將 PS 中網卡驅動軟件接收到的數據包發送給邏輯部分，建立起 PS 到 PL 的數據流。

搭建邏輯 DMA 子系統

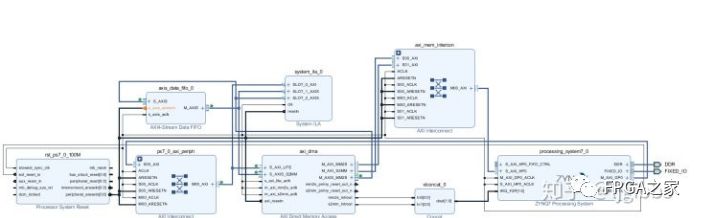

在 Vivado 的 Block Design 功能中通過拖動 IP 的方式建立一個 DMA傳輸子系統。DMA 子系統包括一個 AXI-DMA 和一個 AXI-FIFO。本文中的實驗因?yàn)槭前褦?shù)據從 PS 端傳輸?shù)?PL 端，所以只會用到接收 FIFO（但為了回環測試，所以又將接收 FIFO 的輸出端連接到了 DMA 發送端(S2MM 對應于邏輯部分的發送端)）。DMA IP 有多條總線通道，分別用于和 FIFO 以及 PS 連接，下圖表示了 DMA 系統各部分的連接情況。

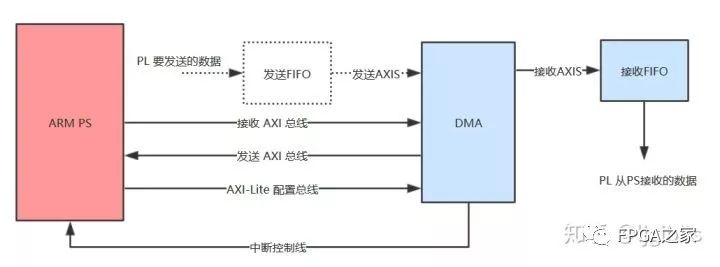

在 IP 連接圖上會看到很多的總線矩陣( interconnect ),DMA 和 PS 之間通過兩個總線矩陣連接，不考慮這些總線矩陣，本質上的總線連接就如上圖，藍色的是邏輯部分，紅色的是 PS 部分。紅藍之間共有 3 條總線與一條信號線連接。系統中真正使用的為接收 FIFO，發送 FIFO 暫未使用，用虛線表示。

信號線是中斷控制線，DMA 產生的中斷會由 PS 進行中斷響應。AXI-Lite 是一條配置總線，PS 端對 DMA 的配置控制都會通過這條總線進行。剩下的是一對 AXI 總線，這對總線分別對應著發送接收的數據流通道。圖中的發送是指 DMA 到 PS 的數據流向，在本實驗中沒有用到，使用的是接收是 PS 到 DMA 的數據流向。

DMA 的工作可以理解為將數據從 AXI 總線的形式轉為 AXIS 的形式。AXI 是指 Memory Mapped 的數據，即數據有對應的內存地址，數據存儲于存儲介質（如 DDR，BRAM）或者寄存器（比如網絡 MAC 的數據緩沖寄存器）中。在本實驗中 MM 指的是從 PS 的 MAC 數據緩沖寄存器中搬用的網絡數據包。

AXIS 總線對應的一般是對數據進行處理的邏輯部分，AXIS 總線在本實驗中指的是接收 FIFO，此時的數據沒有地址的概念，以數據流的形式出現，簡單來說當 valid 信號線為 1 時， data 上的數據有效。FIFO 作為從機 (slave)接收數據，所以整個從 PS 到 PL 的傳輸過程稱為 MM2S (Memory Mapped to Slave),PL 到 PS 的數據流則稱為 S2MM 。

本實驗中的 DMA 配置為簡單模式，數據傳輸?shù)?AXI 總線連接到 PS 的 HP_AXI 接口，控制用 AXI-Lite 連接到 PS 的 GP_AXI 接口。我們將在后續的文章中討論 DMA 以及 PS 上的多種 AXI 接口。

AXI-DMA 外設驅動

AXI-DMA 屬于我們?cè)谇拔闹姓f(shuō)的，由 Xilinx 官方提供的邏輯 IP 外設。區別于 PS 系統中包括的 ps7_dma，DMA 在 Vivado 中是一個標準的 IP 核，所以官方有提供標準的外設驅動以及使用示例。

這里我們同樣化用 example 中的代碼，封裝成我們自己的功能函數。

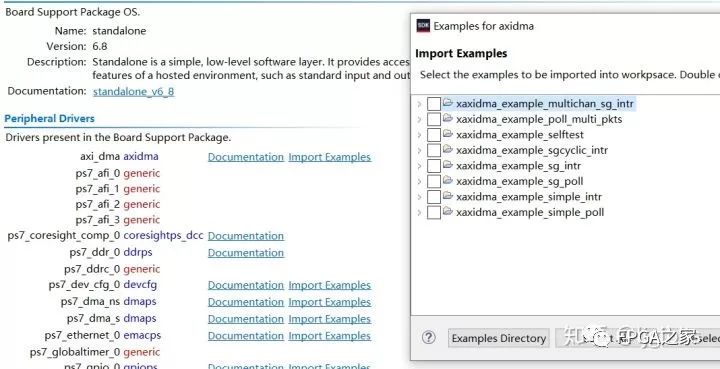

我們使用的是簡單模式，使用中斷的例程 axi_dma_loop_test_bsp_xaxidma_example_simple_intr，首先看下例程的結構。例程中主要的函數分別是

main(void)

主函數中完成了對 DMA 的初始化，準備一份發送數據，放在數組緩沖區中，調用 DMA 的 XAxiDma_SimpleTransfer 函數發送，同時接收一份數據放到接收緩沖區中。因?yàn)橛布Y(jié)構上為回環連接，發送的數據會被 DMA 接收，主函數會對發送接收的數據進行比較。

void TxIntrHandler(void *Callback)/void RxIntrHandler(void *Callback)

發送接收中斷函數在 DMA 發送/接收后被調用，對當前置起的中斷進行處理，如果沒有錯誤發生，那么置起發送完成標志。這是一個全局變量，主程序在發送/接收中斷完成后，對發送接收的數據進行比較。在正常的使用中，發送接收中斷完成標志表示程序可以進行下一次發送/接收操作。

封裝應用驅動函數

為了方便使用，我們以 example 的代碼為基礎，封裝成自己的應用驅動

初始化 DMA 函數，在主函數初始化外設時調用。

int axidma_init(XAxiDma*dma_inst,XScuGic*intc_inst) { intStatus; XAxiDma_Config*Config; xil_printf("\r\n--- Init AXI_DMA Begin--- \r\n"); Config=XAxiDma_LookupConfig(DMA_DEV_ID); if(!Config){ xil_printf("No config found for %d\r\n",DMA_DEV_ID); returnXST_FAILURE; } Status=XAxiDma_CfgInitialize(dma_inst,Config); if(Status!=XST_SUCCESS){ xil_printf("Initialization failed %d\r\n",Status); returnXST_FAILURE; } if(XAxiDma_HasSg(dma_inst)){ xil_printf("Device configured as SG mode \r\n"); returnXST_FAILURE; } /* Set up Interrupt system  */ Status=SetupIntrSystem(intc_inst,dma_inst,TX_INTR_ID,RX_INTR_ID); if(Status!=XST_SUCCESS){ xil_printf("Failed intr setup\r\n"); returnXST_FAILURE; } /* Disable all interrupts before setup */ XAxiDma_IntrDisable(dma_inst,XAXIDMA_IRQ_ALL_MASK, XAXIDMA_DMA_TO_DEVICE); XAxiDma_IntrDisable(dma_inst,XAXIDMA_IRQ_ALL_MASK, XAXIDMA_DEVICE_TO_DMA); /* Enable all interrupts */ XAxiDma_IntrEnable(dma_inst,XAXIDMA_IRQ_ALL_MASK, XAXIDMA_DMA_TO_DEVICE); XAxiDma_IntrEnable(dma_inst,XAXIDMA_IRQ_ALL_MASK, XAXIDMA_DEVICE_TO_DMA); xil_printf("\r\n--- Init AXI_DMA Scuess--- \r\n"); returnXST_SUCCESS; }

DMA 發送函數，封裝了 XAxiDma_SimpleTransfer 函數。

int axidma_send_data(XAxiDma*dma_inst,u32*send_buff,u32data_len) { intStatus; Xil_DCacheFlushRange((UINTPTR)send_buff,data_len); Status=XAxiDma_SimpleTransfer(dma_inst,(UINTPTR)send_buff, data_len,XAXIDMA_DMA_TO_DEVICE);  if(Status!=XST_SUCCESS){ returnXST_FAILURE; } returnXST_SUCCESS; }

在 LwIP 中使用 DMA 驅動

在本文實驗中，將 LwIP 和 DMA 子系統結合起來，將網卡驅動接收到的數據傳輸給邏輯部分。在 xilinx sdk 的 LwIP 例程的基礎上，添加對于 AXI DMA 驅動的支持。

首先在主函數 main 中初始化平臺時，初始化 DMA 。

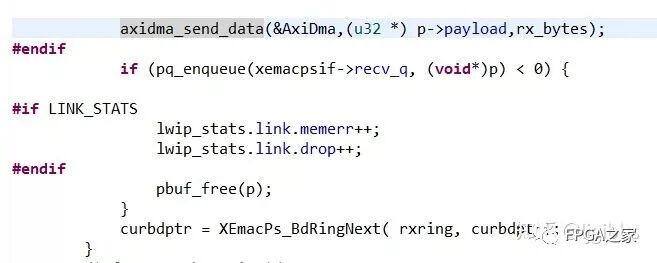

接下來修改網卡接收中斷函數 emacps_recv_handler ，加入 DMA 發送函數 axidma_send_data 。在將數據包 pbuf 交付上層軟件之前，先啟動 DMA 傳輸，傳輸長度為數據包的長度。我們這里只傳輸數據包的 payload 部分，所以傳入指向 payload 的指針。

數據來了

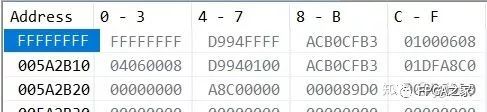

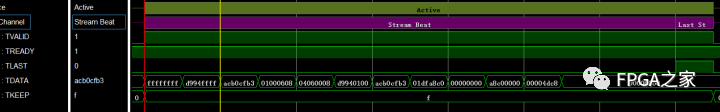

DMA 開始傳輸后，數據就開始從 axis 接口進入接收 FIFO?？梢允褂?vivado 的 debug 功能設置觸發電，觀察到數據開始到來。我們可以把邏輯收到的數據和軟件中 payload 指針指向的地址上的數據相比較，可以發現數據顯然是一致的。但注意到此時傳輸給邏輯部分的數據也是按照主機字節序組織的。

對數據做些什么

目前初步的計劃是在邏輯中進行計算數據的校驗和，解析協議等操作，在 PS 需要這些操作的結果時，不需要在 PS 端再進行計算，只需要從寄存器中讀取由邏輯部分計算完成的信息即可，以此實現減少 PS 端軟件運算需求的目的。

結語

本文中簡單介紹了 DMA 子系統的硬件搭建，DMA example 的介紹以及在 LwIP 網卡接收中斷函數中添加 DMA 傳輸函數。介紹地比較簡單，有興趣的讀者可以來進一步討論。
