數字鎖相環：二階環的FPGA實現
掃描二維碼
隨時隨地手機看文章
一.依據模擬環設計數字環
根據信號與系統的分析理論，一個系統完全由系統函數來確定，因此我們可從系統函數的角度出發，找到模擬電路與數字電路的轉換關系，最終根據環路濾波器的數字域系統函數進行數字化設計。
1.1從模擬到數字——雙線性變換
連續時間系統H(s)的極點有兩種情況：單重節點和多重節點。但是一個多重節點環節可以看成由多個單重極點環節級聯構成。例如，對二重極點的系統，有
H ( s ) = A ( s ? p ) 2 = A s ? p A s ? p H(s)=\frac{A}{(s-p)^2}=\frac{\sqrt{A}}{s-p}\frac{\sqrt{A}}{s-p} H(s)=(s?p)2A=s?pAs?pA
因此，可以將一階環節
A s ? p = K a s ? p \frac{\sqrt{A}}{s-p}=\frac{K_a}{s-p} s?pA=s?pKa
看成構成 H ( s ) H(s) H(s)的最基本環節，其中， K a K_a Ka為基本環節的增益。它對應于一階微分方程
d y ( t ) d t ? p y ( t ) = K a x ( t ) \frac{dy(t)}{dt}-py(t)=K_ax(t) dtdy(t)?py(t)=Kax(t)

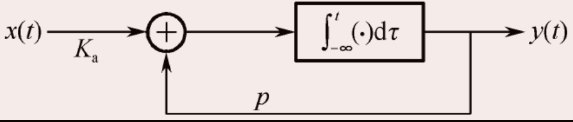

其系統結構如圖1所示。對該系統離散化，主要是對系統中的積分運算離散化。

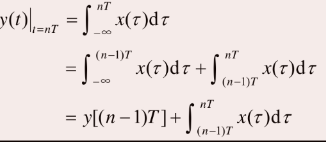

一次積分運算可以用梯形作數值計算，即
將上式第二行的積分用梯形法近似，則有
該式為一次積分運算離散化后的數值計算公式，其中的T為采樣間隔。將自變量中的符號 T T T隱去，可寫成差分方程的習慣表示形式
y ( n ) = y ( n ? 1 ) + T 2 [ x ( n ? 1 ) + x ( n ) ] y(n)=y(n-1)+\frac{T}{2}[x(n-1)+x(n)] y(n)=y(n?1)+2T[x(n?1)+x(n)]
兩邊取單邊 z z z變換，并考慮到當 y ( n ) = 0 ， n ＜ 0 y(n)=0，n＜0 y(n)=0，n＜0有
Y ( z ) = z ? 1 + T 2 [ z ? 1 X ( z ) + X ( z ) ] Y(z)=z^{-1}+\frac{T}{2}[z^{-1}X(z)+X(z)] Y(z)=z?1+2T[z?1X(z)+X(z)]
對上式進行整理，得到一階環節的離散系統函數
H 1 ( z ) = Y ( z ) X ( z ) = T 2 1 + z ? 1 1 ? z ? 1 H_1(z)=\frac {Y(z)}{X(z)}=\frac{T}{2}\frac{1+z^{-1}}{1-z^{-1}} H1(z)=X(z)Y(z)=2T1?z?11+z?1
也就是說，一次積分單元離散后，是上式描述的離散系統。

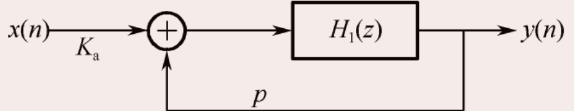

對連續一階系統離散化后，可以得到其系統結構如下圖所示
根據上圖，可求得離散的系統函數為
H i ( z ) = K a H 1 ( z ) 1 ? p H 1 ( z ) H_i(z)=\frac{K_a H_1(z)}{1-pH_1(z)} Hi(z)=1?pH1(z)KaH1(z)
將此式與連續的一階環路做對比，得出連續時間系統和離散時間系統之間的轉換公式
1.2 環路濾波器的數字化
有了系統函數轉換表達式，即可獲得各種模擬環路濾波器所對應的數字化系統函數表達式，進而獲取其數字化實現結構。
對于有源比例環路積分濾波器（理想積分濾波器）來講，其數字化系統函數為
F ( z ) = 1 + s τ 2 s τ 1 = 2 τ 2 + T 2 τ 1 + T τ 1 z ? 1 1 ? z ? 1 F(z)=\frac{1+s\tau_2}{s\tau_1}=\frac{2\tau_2+T}{2\tau_1}+\frac{T}{\tau_1}\frac{z^{-1}}{1-z^{-1}} F(z)=sτ11+sτ2=2τ12τ2+T+τ1T1?z?1z?1
由于在二階鎖相環路中，理想二階環路具有共他兩種環路無法比擬的優異性能，因此接下來主要討論這種環路濾波器及其構成的鎖相環路。
對于上式，令
則上式變換為

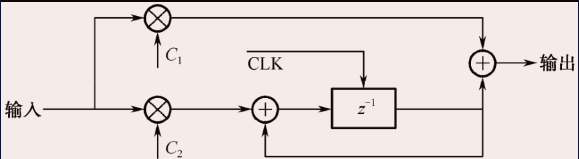

其對應的系統結構可用下圖來表示
1.3 理想二階環的參數設計
各項參數如下：
-
軟件：Quartus prime 18.0
-
FPGA系統工作時鐘速率=系統采樣頻率 f s f_s fs= 8 k H z 8 kHz 8kHz
-
數字震蕩器固有頻率 f o = 400 H z f_o=400Hz fo=400Hz
-
輸入為10bit二進制補碼數據
-
輸出為10bit二進制補碼數據
-
鑒相乘法器輸出位寬：19比特
-
鑒相濾波器系數位寬：8比特
-
鑒相濾波器輸出數據位寬：30比特
-
環路增益K=34 Hz
-
NCO頻率字位寬：30比特
-
NCO相位字位寬：35比特
為便于比較，我們?nèi)愿鶕?jù)一階環實例要求進行設計。根據前面的分析，理想二階環的FPGA實現過程，不過是在一階環的基礎上增加一個環路濾波器功能模塊而已。
\quad\quad 根據前面的推導，求取環路濾波器系數C1、C2的值，需要獲取采樣周期 T T T，以及濾波器時間常數 τ 1 τ_1 τ1、 τ 2 τ_2 τ2的值。由于系統采樣頻率 f s = 8000 H z f_s=8000Hz fs=8000Hz， T = 1 / f s = 1 / 8000 T=1/f_s=1/8000 T=1/fs=1/8000s。需要注意的是， τ 1 τ_1 τ1、 τ 2 τ_2 τ2是典型的模擬環路濾波器參數，這也是為什么我們將目前的方法稱為依據模擬環設計數字環的原因。
如何計算 τ 1 τ_1 τ1、 τ 2 τ_2 τ2？根據第前面關于環路濾波器的討論，從環路相位裕度參數出發設計這兩個參數，而相位裕度與阻尼系數ξ直接相關。根據圖6-38的仿真結論，一般取阻尼系數ξ=0.7。對于理想二階環來講
ω n = K τ 1 ω_n=\sqrt{\frac{K}{\tau_1}} ωn=τ1Kξ = τ 2 2 K τ 1 ξ=\frac{\tau_2}{2}\sqrt{\frac{K}{\tau_1}} ξ=2τ2τ1K
注意，在上式中， K K K的單位為 r a d / s rad/s rad/s， ω n ω_n ωn的單位為 r a d / s rad/s rad/s。現在，我們已經獲取了環路增益參數（ K = 34 H z = 213.6283 r a d / s K=34 Hz=213.6283 rad/s K=34Hz=213.6283rad/s）、阻尼系數（ ξ = 0.7 ξ=0.7 ξ=0.7），還需要獲取一個參數，比如 τ 1 、 τ 2 τ_1、τ_2 τ1、τ2之間的關系，才能計算出最終的時間常數值，進而計算出 C 1 、 C 2 C1、C2 C1、C2的值。
\quad\quad 根據模擬環路的性能分析，環路濾波器 3 d B 3dB 3dB截止帶寬的大小直接影響到 V C O VCO VCO輸出的信號質量，要計算出 τ 1 、 τ 2 τ_1、τ_2 τ1、τ2之間的關系，需要首先確定環路濾波器3dB截止帶寬的 f c f_c fc大小。根據前面的分析，取 f c = 10 H z f_c=10 Hz fc=10Hz（注意，公式中的截止頻率單位為Hz），則有
結合前面的公式，帶入 K , ξ K,ξ K,ξ的值，得到 τ 1 , τ 2 \tau_1,\tau_2 τ1,τ2的值，再根據 τ 1 、 τ 2 τ_1、τ_2 τ1、τ2的值，分別計算環路濾波器系數C1，C2。
1.4 理想二階環的 V e r i l o g H D L Verilog HDL VerilogHDL設計
這里只介紹二階環的環路濾波器的 v e r l i o g verliog verliog 設計，由前面推導得到的二階鎖相環的Z域公式，將Z域公式轉換到時域中，才能轉換為我們可以用的形式。
F ( z ) = Y ( z ) X ( z ) = C 1 + C 2 z ? 1 1 ? z ? 1 F(z)=\frac{Y(z)}{X(z)}=C_1+\frac{C_2 z^{-1}}{1-z^{-1}} F(z)=X(z)Y(z)=C1+1?z?1C2z?1
令
C 2 z ? 1 1 ? z ? 1 X ( z ) = D ( z ) \frac{C_2 z^{-1}}{1-z^{-1}}X(z)=D(z) 1?z?1C2z?1X(z)=D(z)
由 z z z變換的性質，上式的時域表達式為：
結合整個 Z Z Z域表達式,可得出其最終的時域表達式為：
具體實現代碼如下：
/* MODULE DECLARATION */ module LoopFilter( rst, clk, pd, frequency_df ); /* FUNCTION DECLARATION */ /* LOCAL PARAMETER */ /* PORT DECLARATION */ input rst; //復位信號，高電平有效 input clk; //FPGA系統時鐘：8 kHz inputsigned [29:0] pd; // 輸入數據：8 kHz，數據源來自fir濾波器的輸出 outputsigned [29:0] frequency_df; // 環路濾波器輸出數據 /* REG & WIRE DECLARATION */ regsigned[29:0]sum_d; wiresigned[29:0]pd_c2,pd_c1,sum; /ACHIEVEMENT assign pd_c1={{1{pd[29]}},pd[29:1]};//C1 assign pd_c2={{9{pd[29]}},pd[29:9]};//C2 always @(posedge clk orposedge rst) if (rst) sum_d <= 0; else sum_d <= sum; assign sum = pd_c2 + sum_d; assign frequency_df = sum_d + pd_c1; endmodule
這里需要說明的是，為了簡化運算，C1和C2以移位代替了乘法，所以數值采用了近似的方法。
再結合一階環中的其他代碼，就可以得到完整的二階環 v e r l i o g verliog verliog代碼。
二.二階環路濾波器仿真相關結論
經過對二階環的仿真，我們得出了下面的結論：
-
理想二階環路增益直接影響環路的鎖定性能，當環路參數設定后，環路的最大增益就確定了，當增益超過這個值時，環路不能鎖定。
-
環路能夠正常鎖定的情況下，增益越大，鎖定時間越大，鎖定速度越快。
-
理想二階環路的捕獲帶寬在工程設計中是有限的。
-
僅改變環路增益，對捕獲帶寬的影響不大。
