在EDA工具里邊使用函數是非常方便的一個操作方式，高效、可控、并且不留”殘?jiān)?。這里，大家一起來看一下TCL里的過程的使用方法。

TCL里的過程，等效于C語言里的函數（function）
一個標準的proc一般具有如下的特點



			proc proc_name {argument} { ...... return return_value }


在使用的時候，直接輸入過程名即可執行。
先來看一個下面的例子，

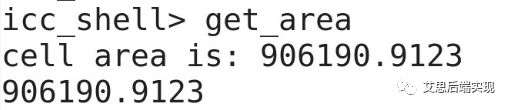

這是一個標準的過程，get_area就是這個過程名，直接執行它就可以了，這個過程名的作用就是得到整個設計里邊的cell 的面積，源碼示例如下



			proc get_area {} { set area 0 foreach_in_collection c [get_flat_cell *] { set area [expr [get_attribute $c area] + $area] } puts "cell area is: $area" return $area } define_proc_attributes get_area \ -info "get_area"


可以看到，除過計算面積意外，這里還有一個return和define_proc_attributes ，通過下面的操作來感受一下它們的意義

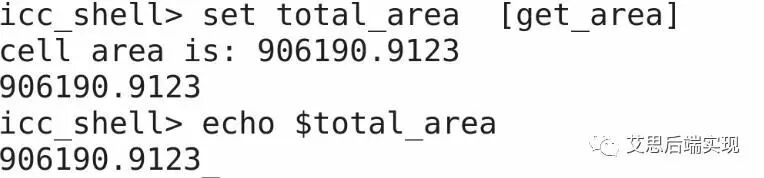

這個操作，就是使用 [] 來獲取命令的返回值，這個是和shell里邊的 `` 功能是一樣的。

再來看看以下define_proc_attributes，這個命令可以定義你的proc的釋義等。使用help proc_name來喚出來proc的解釋

這個get_area僅僅就是計算所有cell面積的一個過程，如果只想計算某種特殊名稱的cell 面積呢？沒問題，使用argument輕松完成。

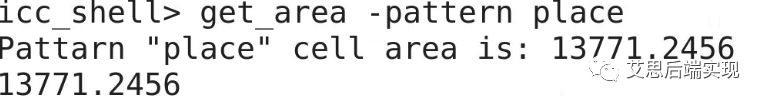

先看一下命令使用上的變化

可以看到，這里使用了pattern 這個參數，但是帶來的便利性是巨大的，用戶可以自行篩選結果，而不用去修改下邊的proc本身。代碼示例如下：



			proc get_area {args} { parse_proc_arguments -args $args opt
 set pattern "" if {[info exists opt(-pattern) ]} { set pattern $opt(-pattern) } set area 0 foreach_in_collection c [get_flat_cell *${pattern}*] { set area [expr [get_attribute $c area] + $area] } puts "Pattarn \"${pattern}\" cell area is: $area" return $area } define_proc_attributes get_area \ -info "get_area for specified pattern" \ -define_args { {-pattern "instance name pattern" AString string required } \ }


可以看到，在proc get_area 里邊，加入了如下的擴充



			 parse_proc_arguments -args $args opt


這個即使參數解析的命令，通過這個命令，可以很方便的將外界的參數，轉化為proc內部的數組opt 用戶通過調用這個數組，來實現參數的傳遞

此外，在定義過程屬性的命令里邊，也多了一些信息




			-define_args { {-pattern "instance name pattern" AString string required } \ }


這個命令就是在定義argument的具體需求，具體格式釋義如下面表格

arg_name option_help value_help data_type attributes

縮略語	描述	示例
arg_name	選項的名稱	-pattern
option_help	選項的描述	“instance name pattern”
value_help	選項值的描述	AString
string	選項值的類別	string
attribute	選項的屬性	required

這里的選項值的類別和選項的屬性 都是需要符合工具的定義，必須要按照工具定義的來，類別一般分為：string/int/ boolean等，屬性一般有：required/required等等。如果用戶的輸入和定義的不匹配，工具會報錯。

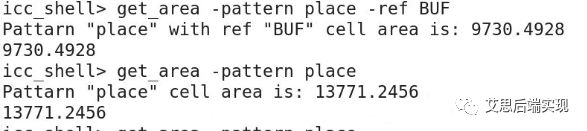

更進一步，再來一個使用ref_name進行二次過濾，運行結果如下

proc的代碼如下



			proc get_area {args} { parse_proc_arguments -args $args opt
 set pattern "" if {[info exists opt(-pattern) ]} { set pattern $opt(-pattern) } set area 0 if {[info exists opt(-ref) ]} { foreach_in_collection c [get_flat_cell *${pattern}* -f "ref_name=~*$opt(-ref)*"] { set area [expr [get_attribute $c area] + $area] } puts "Pattarn \"${pattern}\" with ref \"$opt(-ref)\" cell area is: $area" } else { foreach_in_collection c [get_flat_cell *${pattern}*] { set area [expr [get_attribute $c area] + $area] } puts "Pattarn \"${pattern}\" cell area is: $area" } return $area }


細心的同學們可能已經注意到了，這里使用了-ref這個新的argument，但是依然支持不帶-ref的命令行操作
這是因?yàn)橄旅娴拇a的操作：



			define_proc_attributes get_area \ -info "get_area for specified pattern" \ -define_args { {-pattern "instance name pattern" AString string required } \ {-ref "ref name pattern" AString string optional } \ }


這里的**-ref …optional**就是這個作用，可以使用，也可以不使用，非必須的argument。
在文章的最開始提到proc還有一個不留“殘?jiān)钡淖饔?，說的是proc里邊的變量都是局部變量，每次執行的時候才會用到，但是不會影響當前的會話，利用這個特點可以放心的執行，又不用擔心環境被破壞。用戶只需要使用當前proc的返回值就可以了。



			foreach t { place CTS route_opt } { puts "area for $t is [get_area -pattern $t]" }

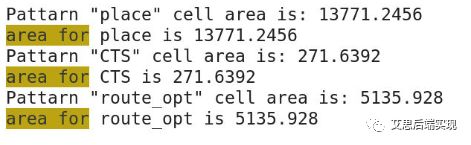

執行結果如下，可以看到，每次的返回值都回基于輸入而產生不同，相互之間不影響

從上邊的例子中，同學們已經能感知到proc的強大威力了吧！在真正的工作中，可以使用這些特點，構建自己的強大proc，從而可以更為方便的運行命令。
