在當下的芯片設計中，工藝越先進，芯片規模越大，功耗就越發敏感，降低功耗的訴求越來越緊迫。在小編過往的文章中，有過低功耗設計實現的一些討論，具體猛戳如下鏈接：淺談芯片低功耗的設計實現（上）淺談芯片低功耗的設計實現（下）

優化一定是建立在計算和數據的基礎上的，那么對于EDA而言，功耗是怎么算出來的呢？今天，就讓小編帶領大家一起從EDA的視角，來洞察功耗計算的零零總總。

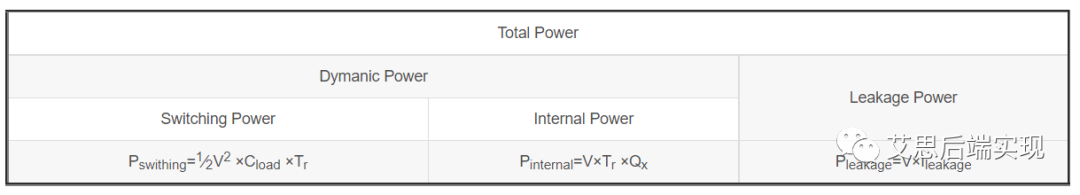

開篇之前，先復習一下功耗的計算公式：注解

EDA對功耗評估的分類

基于上述功耗的計算理論，為了方便計算，EDA工具對功耗的評估分為如下幾類

基于library非功耗的信息，計算功耗

基于SDPD的功耗查看

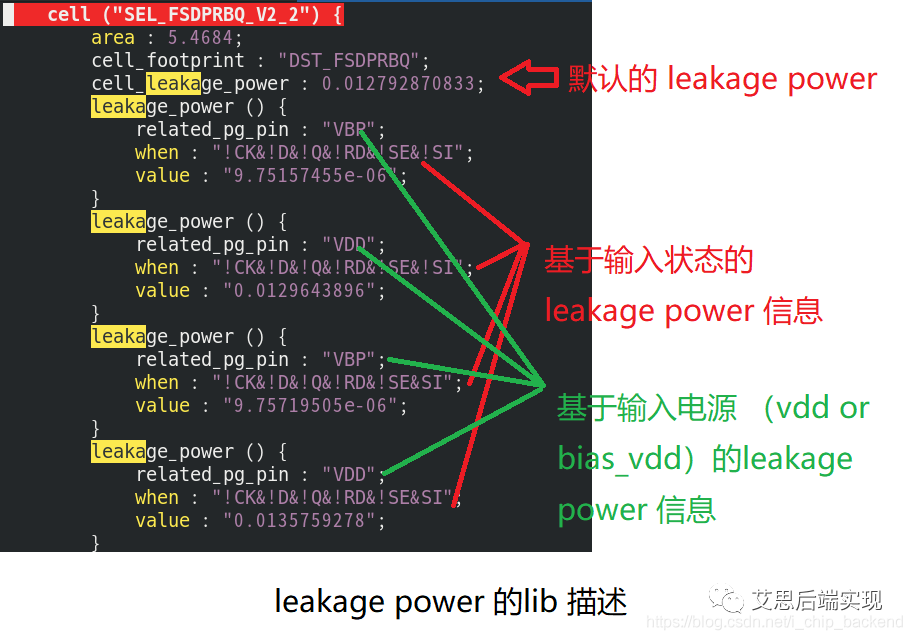

leakage power可以基于SDPD，直接查看library獲取功耗

• 基于器件輸入狀態進行功耗查看：器件狀態決斷SDPD （Status Dependency Path Dependency）
• library同時提供默認的leakage power的功耗信息

基于SDPD和pin的屬性查找表

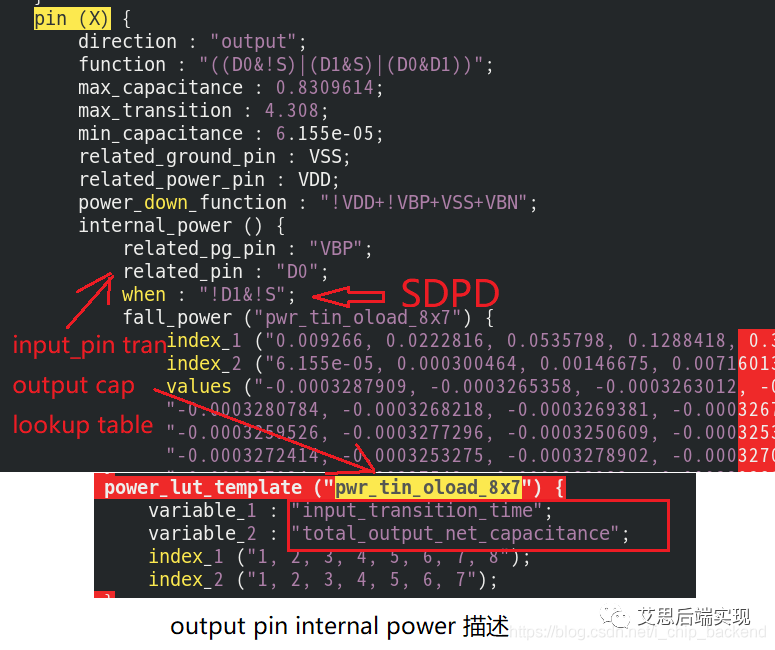

internal power可以基于SDPD和input/outputl 的RC屬性查找表來獲取

• 基于SDPD的數據查詢

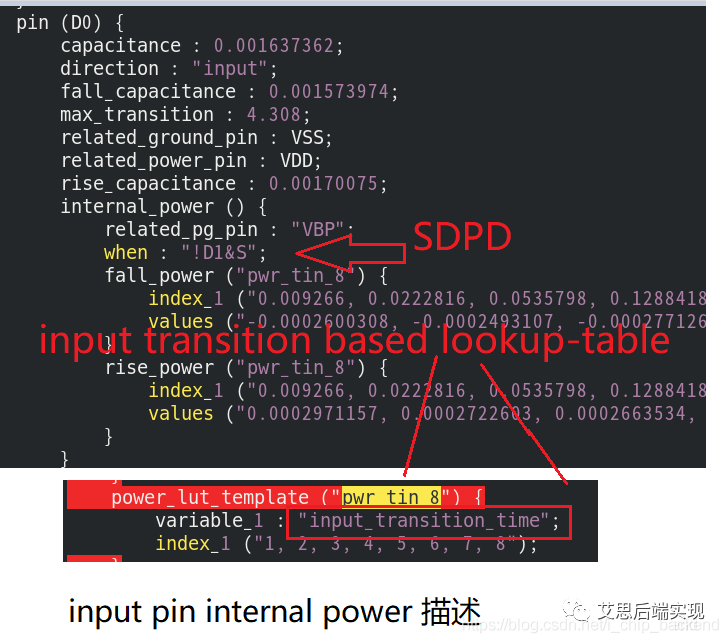

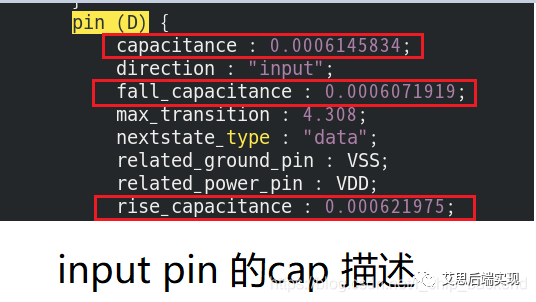

• input pin：基于input transiton的查找表
• output pin：基于input transiton和output cap的查找表
• cel的internal power是所有pin在SDPD下的總和

注釋：SDPD是一種瞬態值。在芯片常規的工作中，某一時刻，芯片是某一種固定的SDPD，所以一個芯片的實際工作狀態（功耗）是由各種SDPD按照出現的比率描述的一個完備值（各種SDPD出現概率總和是100%）

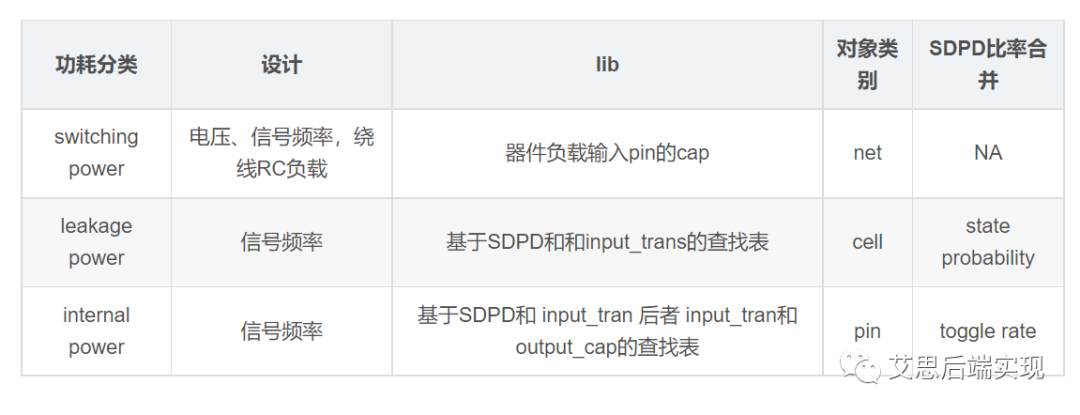

據上，器件的功耗的相關性可以用如下的表格來歸類

EDA的功耗計算示例

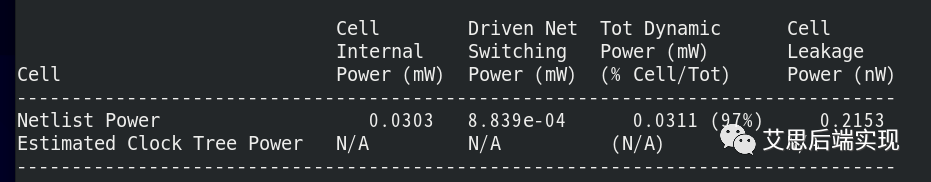

EDA工具提供了相應的信息和抽取方式來擬合library的描述。以常用的DC工具里的report_power命令為例，工具會羅列出下面的功耗信息：

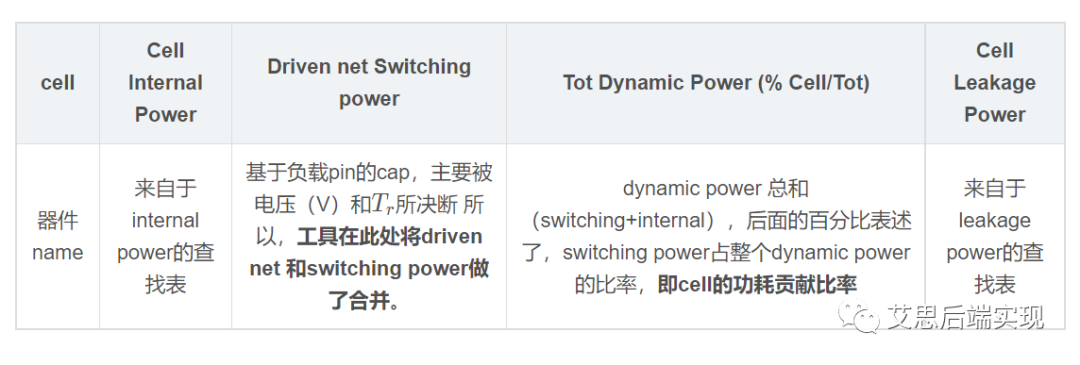

表頭解析：
DC也會把器件分類進行功耗報告打?。?img height="150" src="/uploads/mp/20250905/53/43253-12.jpg" style="height:auto !important;" width="550" />
對于器件的分類方法見下表：
通常，report_power默認行為是打印類似上述的芯片功耗的總和結果，這些都是每一個器件單獨功耗的合計值，當然，也可以使用一些選項打印出某一個cell或者net或的功耗細節。
但是通常不太會這么做，因?yàn)槿タ疵恳粋€(gè)cell或者net的功耗意義并不很大，反而是找到芯片里邊的最差功耗的cell或者net會比較有趣（設計里的功耗大戶）。

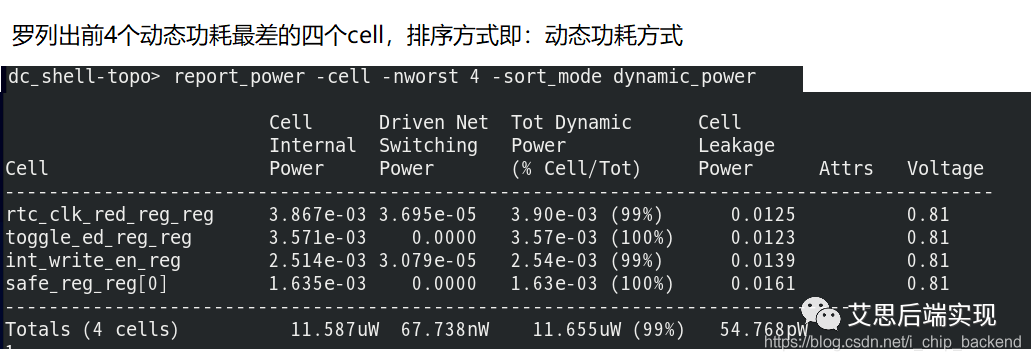

譬如關心cell的動態功耗，這時可以使用下列命令來羅列：

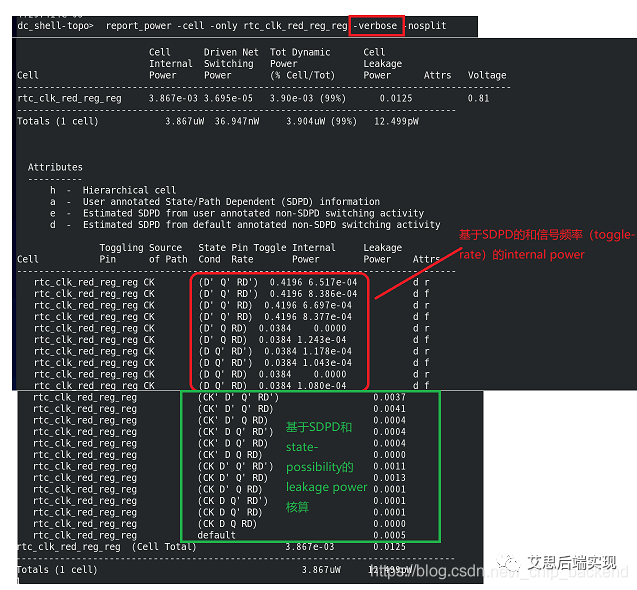

如果用戶對功耗最大的cell比較感興趣，可以使用-verbose的選項
羅列出更多的細節：

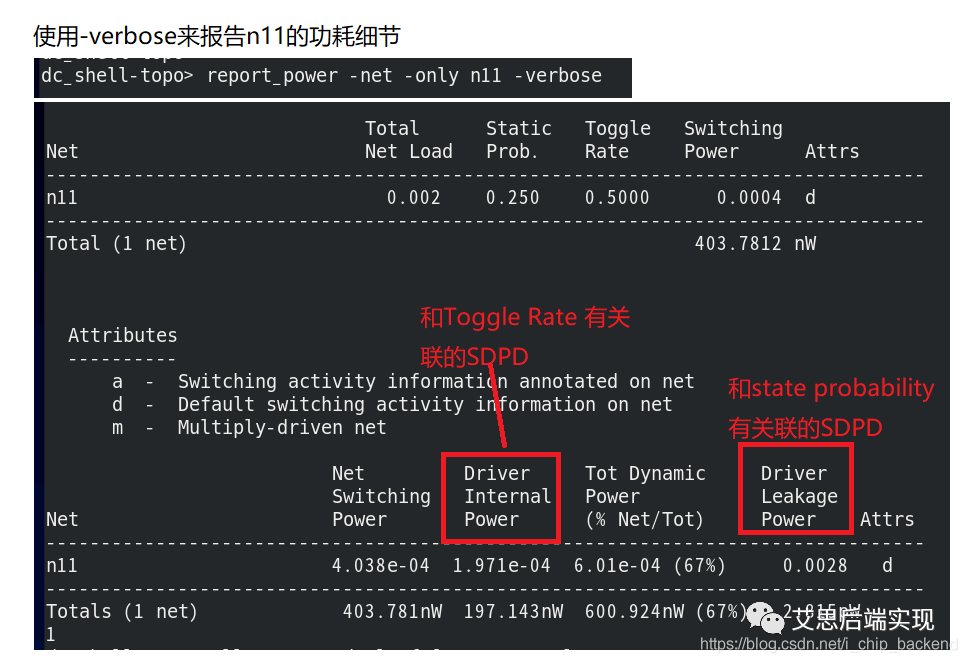

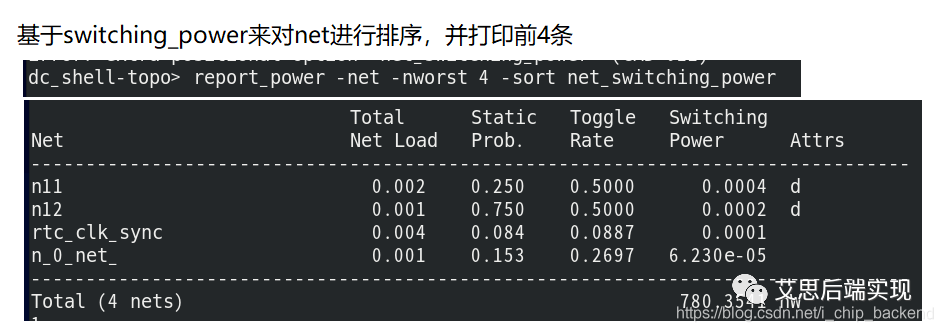

類似的也可以針對net類型進行sort、verbose的報告。

cell、net和pin的功耗歸一化：

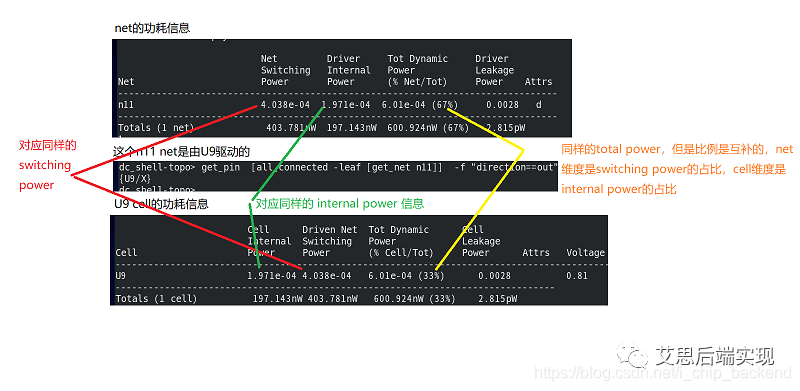

從上文描述中可以看到，net會描述switching power，cell對標的則是internla power和leakage power。但是工具在產生報告的時候，無論是net還是cell都會把三類功耗打印完全，這里是使用output pin對應的net來做的cell、net歸一化處理

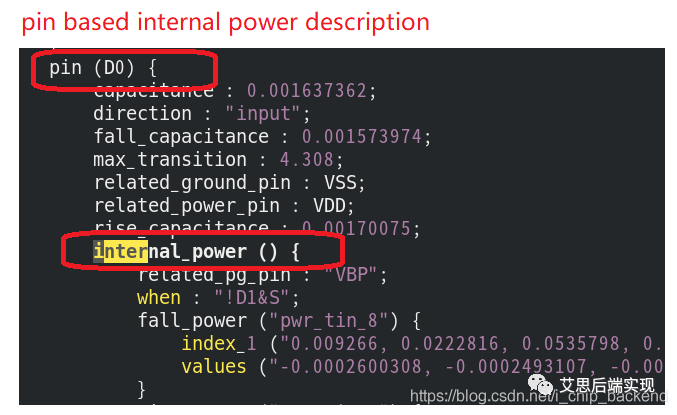

對于internal power，其在在library里的描述是pin based的
在report_power命令里邊，internal power被整合為cell類型，但是本質上就是所有pin在SDPD下的總和表達。為了方便表達，工具使用了上述三種對象對功耗進行了分拆，總結如下可以看出，EDA工具為了簡化對功耗的核算，使用了歸一化的操作，這樣可以大大減少報告數量和歧義，這個對library的訴求也是得到了一致限于篇幅。上文提到的SDPD、toggle rate和state probability等和功耗計算細節相關的屬于，放在下一篇文章中討論，敬請期待。

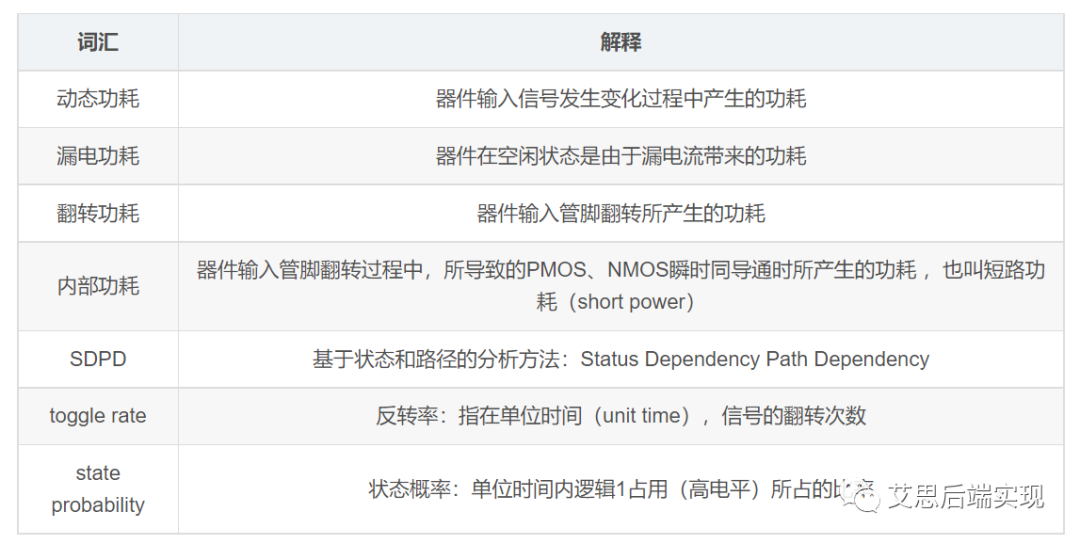

本章詞匯
