芯片是一個龐雜的系統，體量分布非常寬泛，從百十個gate的數模混合芯片（譬如：PMU，sensor等等）一路到上百億門的復雜高端數字芯片（譬如：蘋果Axx， 麒麟：9xx，聯發科：天璣系列抑或各個巨大無比的NP網絡芯片等等）
同樣的芯片，也可以從不同維度進行區分，譬如：邏輯功能分類（core，peripheral，interface 等等），門級功能分類（寄存器，組合邏輯，存儲器，phy等等）。
這里，就一起來從芯片的門級功能展開說起，一起來看看片上存儲的細節和生成實踐，本系列分為上，中，下三部分，這一篇是開篇，一起走就片上存儲的世界。

芯片片上存儲分類

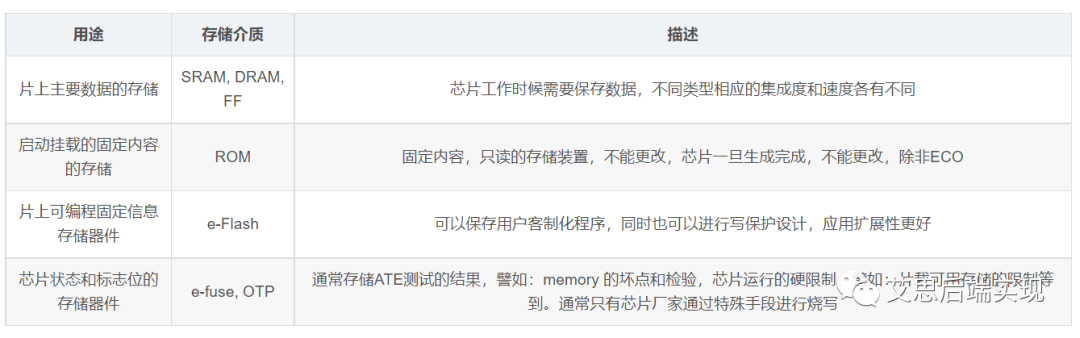

為了配合芯片的功能和應用，對于數據存儲會有非常多的使用場景，通常可以用下列表格進行描述

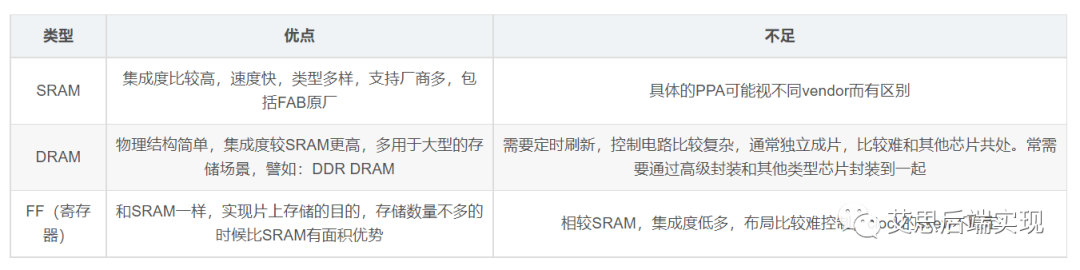

對于大型芯片而言，以上種種可能都會用到，但是最普遍，占比最大的還是第一類，這里使用下表對三種存儲方式各自的特點進行一個拆解

可以看到，通過上表比較，對于大型的存儲需求，以及從簡單易用角度而言，SRAM是此類場景的不二之選

SRAM的存儲結構

SRAM的核心存儲器件，通常被稱為bit cell。具體如下圖所示

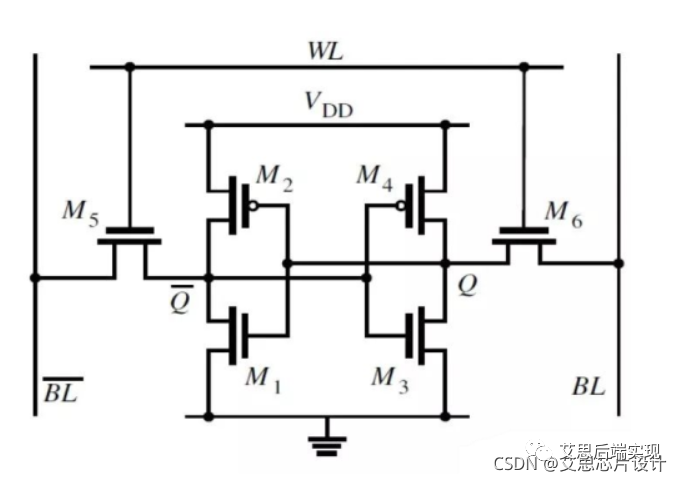

可以看到，外部邏輯通過控制信號：BL（BitLine）和WL（WordLine）對bit cell進行寫入和讀取，這也就是通常所說的六管結構，由四個NMOS和兩個PMOS組成

寫操作

1. 先把需要寫入的數據加載到BL上，如果是準備寫入邏輯‘1’，那么就先在BL上就置成邏輯‘1’，~BL置成邏輯‘0’
2. 在WL上置成邏輯‘1’，這樣通過選通M5/M6，對應的邏輯寫到了Q和~Q上，這樣就完成了邏輯‘1’的寫入
   對于邏輯‘0’的寫入方式類似

讀操作

1. 預充電到BL/~BL端到高電平
2. 然后把WL置高，從而打開M5/M6，
3. 如果Q=“1”，則晶體管M1導通，~BL會被拉低到低電平
4. 對于另一側，因~Q=“0”，晶體管M4和M6導通，通過VDD將BL拉到高電平
   這樣就完成了將邏輯1讀取到了BL上
   對于邏輯‘0’的讀取方式類似

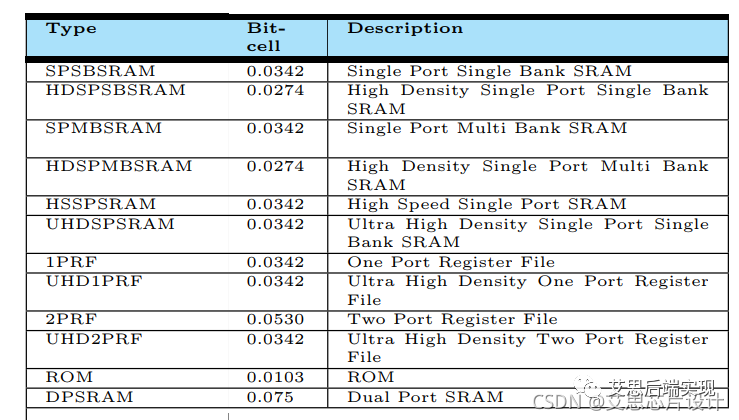

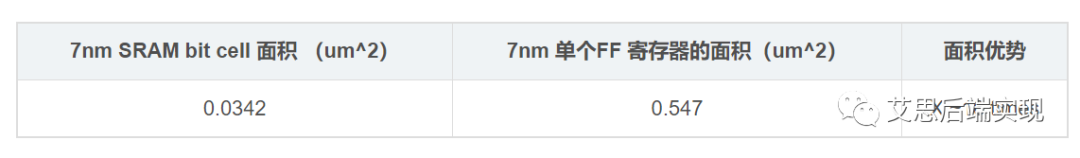

對于bit cell而言，在在同一種工藝下，不同功能的bit cell大小或有不同，這里以TSMC 7nm的memory bit cell為例可以看到，對于HD，RF，DP會呈現不同的bit cell的大小，這里的每一個bit-cell就是一個完整的存儲1bit的器件大小?；诖?，和同樣儲存1bit的DFF進行面積比對的優勢明顯，詳見下圖：片載SRAM的結構拆解

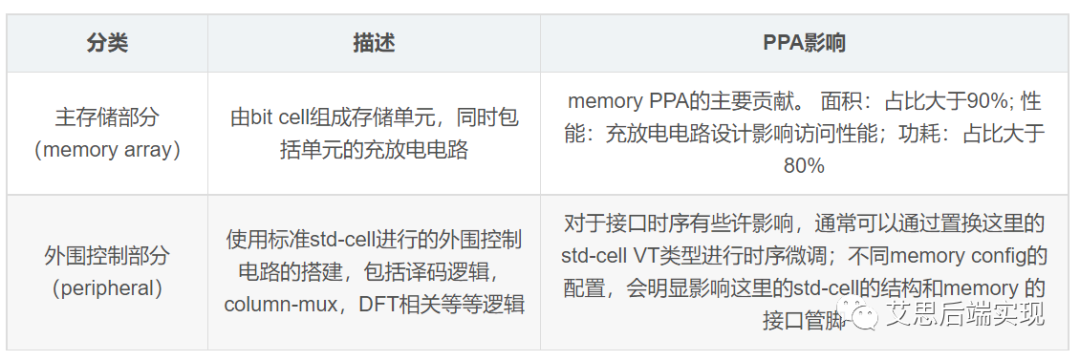

對于芯片上的SRAM，是由一個個bit cell拼接成一個矩陣，矩陣的橫豎分布被BL和WL來控制，這個由bit cell組成的矩陣通常就會被稱為memory array通常的SRAM都是由以下兩個部分組成的

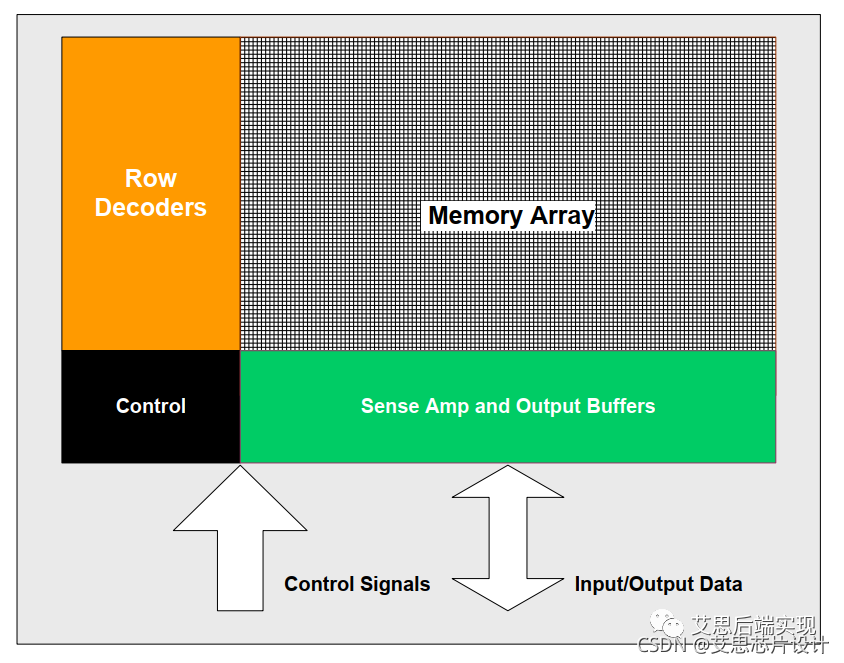

SRAM的大致示意圖如下

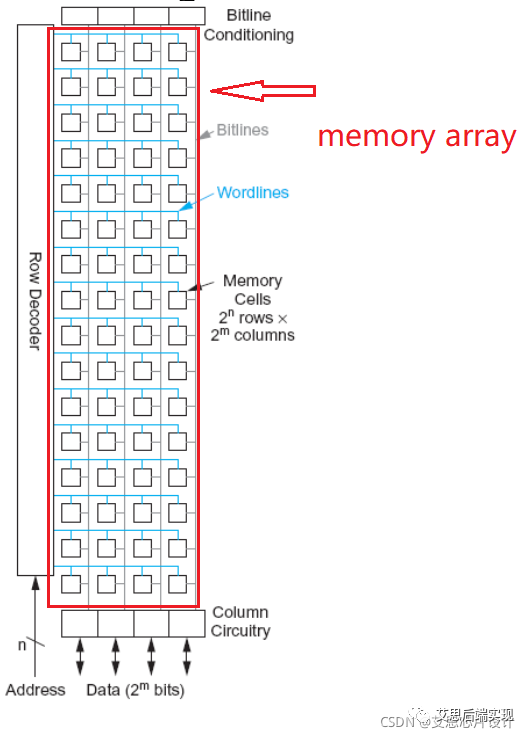

這里很明顯可以看到控制邏輯的身影，從外部訪問方便而言，它們對memory array成包圍模式。更為真實的SRAM結構如下圖所示，一個SRAM的簡單訪問步驟如下：

1. 首先確定讀抑或?qū)懖僮鳎瑢L進行對應的與操作，詳見上述bitcell的讀寫操作釋義
2. 配置地址線，選通對應的WL
3. 如果是讀操作：下方的Data就會出現一整行WL的bitcell的數據；如果是寫操作：下方的Data就會寫入到選定WL的bitcell中

上述訪問呈現以下幾個要點：

• 讀寫操作通常都是對一個WL進行的操作
• 如果，WL的bitcell 位數不變，地址的深度直接決斷了SRAM的物理高度。
• SRAM的容量通常由NW*NB來決斷
• NW：Number of Word，SRAM深度
• NB：Number of Bit， SRAM寬度
• Bitcell Count：NW * NB SRAM的容量
• 地址譯碼和數據通路通常由std-cell直接構成，是影響接口時序的一個因素
• 支持bitwise的SRAM，在寫入的時候，可以通過對某一個bitcell對應的BL進行管控，從而控制單bit的寫操作。

結合bitcell的讀取方式，小伙伴們可以想一想，為什么SRAM的讀取沒有按bit選通的功能呢？對于通常的用戶，一般都會常見一個深度很大的SRAM，譬如：256K * 8之類的。但是對于上述SRAM’結構，可以感知，這樣單純的累加bit cell高度的會有以下一些問題

• SRAM過于細長，對布局不友好， PG的接觸點也不太均衡
• 由于SRAM的地址和數據出口通常都是居中分布式規劃，過高的SRAM，必定會在一定的高度的時候引發驅動能力的問題

所以，這里提出了一個ColumnMux （CM）的解決方式：當NW >> NB的時候，在不改變SRAM 大小的時候，可以使用增加CM的方式來解決這類問題可以看到，豎長的SRAM攔腰被折成兩半，并排分布，有效的降低了SRAM的高度。
用戶通過使用CM=2，相應的也增加CM decoder部分組合邏輯。一個簡單的換算公式如下：Depth * Width = (Depth/2) * width + (Depth/2) * width地址線的部分（高位）會直接參與CM的譯碼，從而可以2的冪次方的折疊方式有效降低SRAM的高度。同樣也會由于bitcell更為聚集，接口時序也會有相應的提升，對應的面積增長（CM decoder）在大規模SRAM下的影響，可以忽略不計。

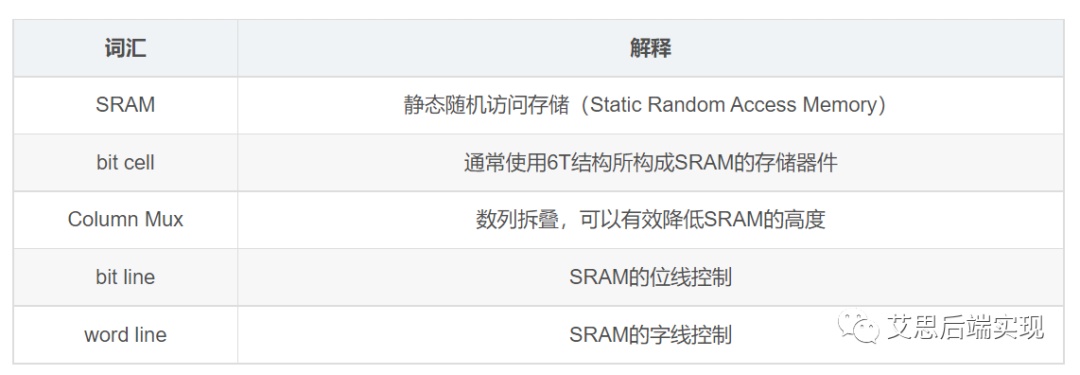

本章詞匯
