芯片設計里的Multi-Bit FF探究
時間：2025-11-17 23:03:44
手機看文章
掃描二維碼
隨時隨地手機看文章
在現代的芯片設計里邊，工程師在優化功耗和面積上無所不有其極，這里討論的multi-bit FF 就是其中的一種方法或者稱之為一種流程。
MBIT FF vs signle bit FF
Multi-bit顧名思義就是將通常單bit的FF，封裝為一個多bit的FF，下面一起來看一下他們之間的異同：

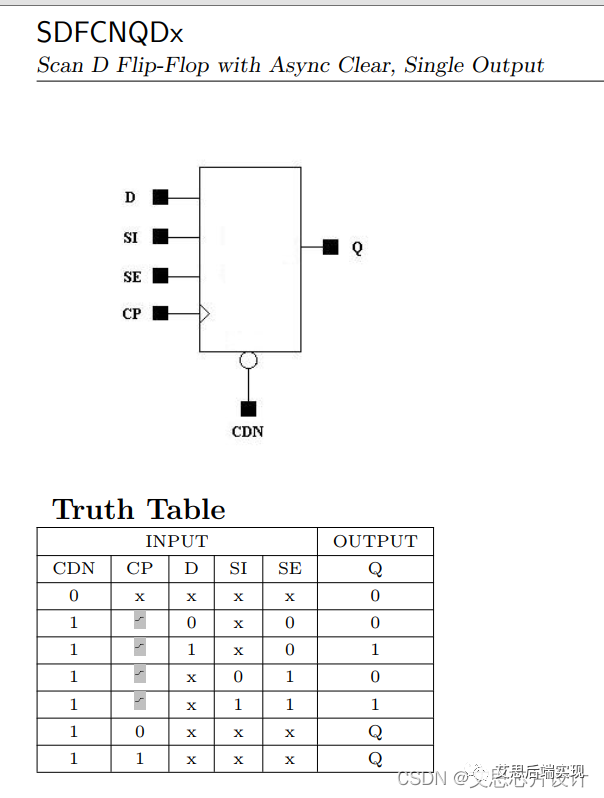

- 單bit的asyn-clear scan-FF
針對這種單bit的asyn-clear scan-FF，vendor提供了幾種多bit的asyn-clear scan-FF，
-

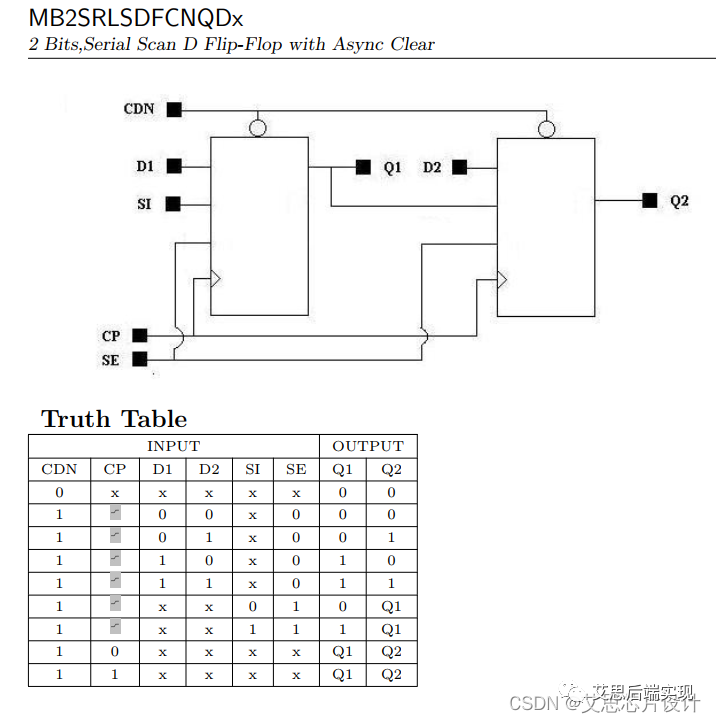

multi-bit2 asyn-clear scan-FF
-

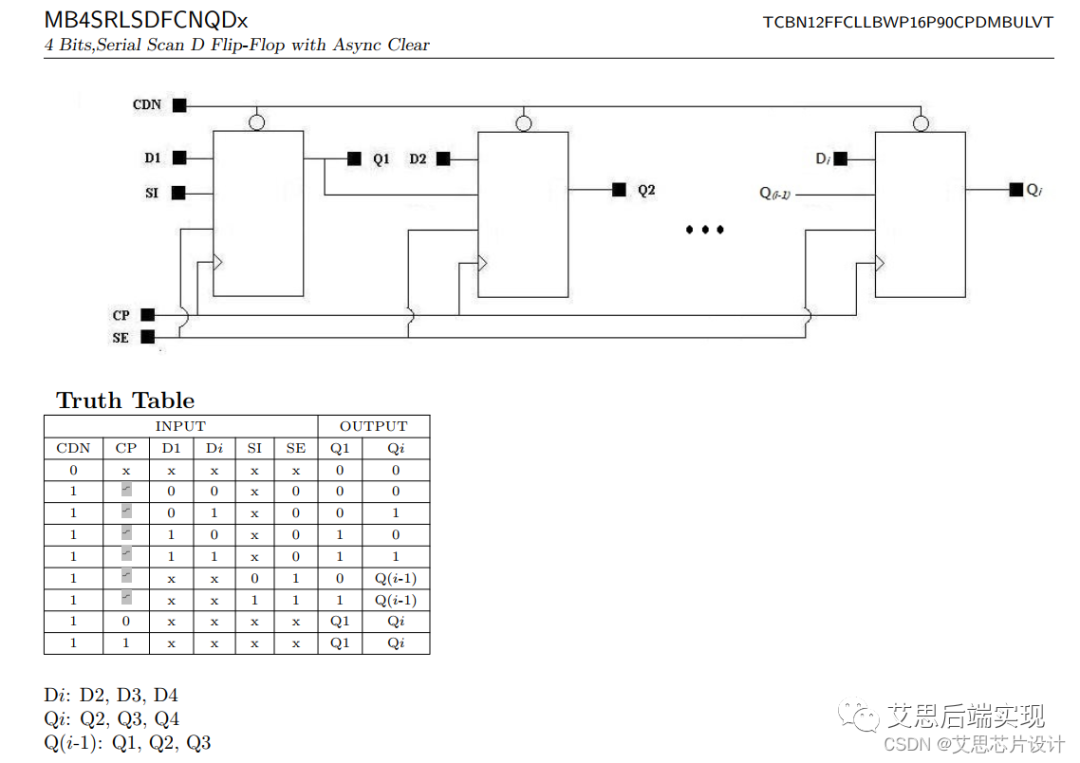

multi-bit4 asyn-clear scan-FF
-

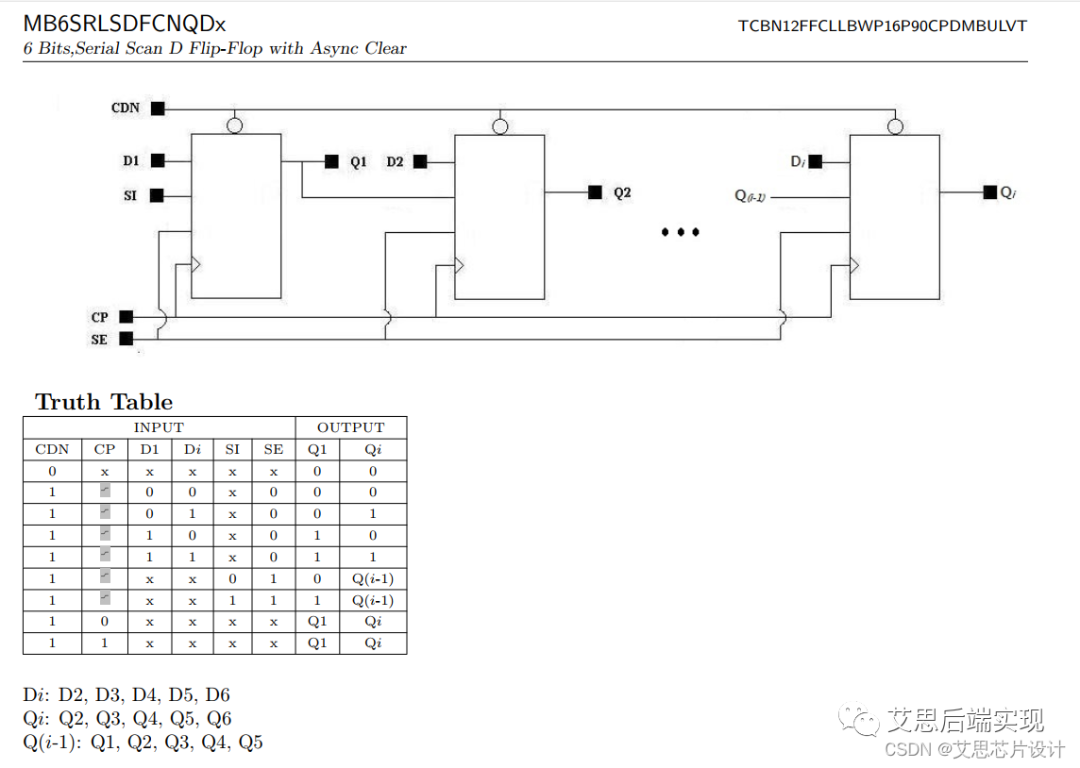

multi-bit6 asyn-clear scan-FF
-

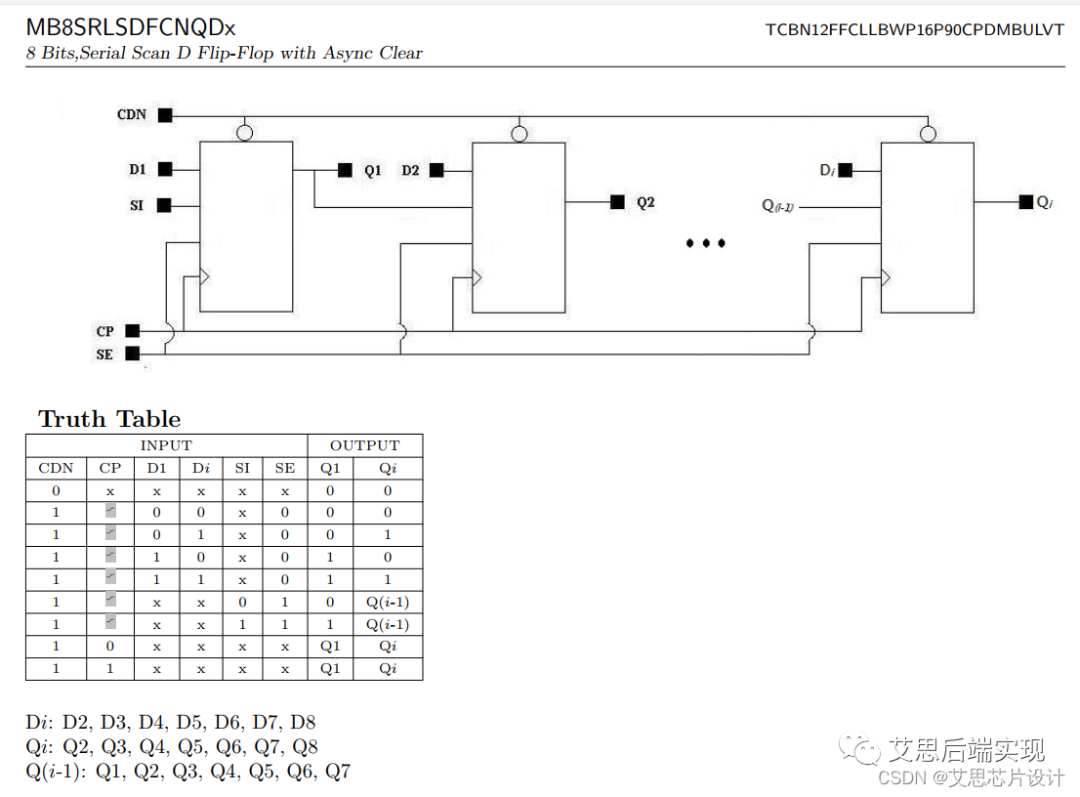

multi-bit8 asyn-clear scan-FF

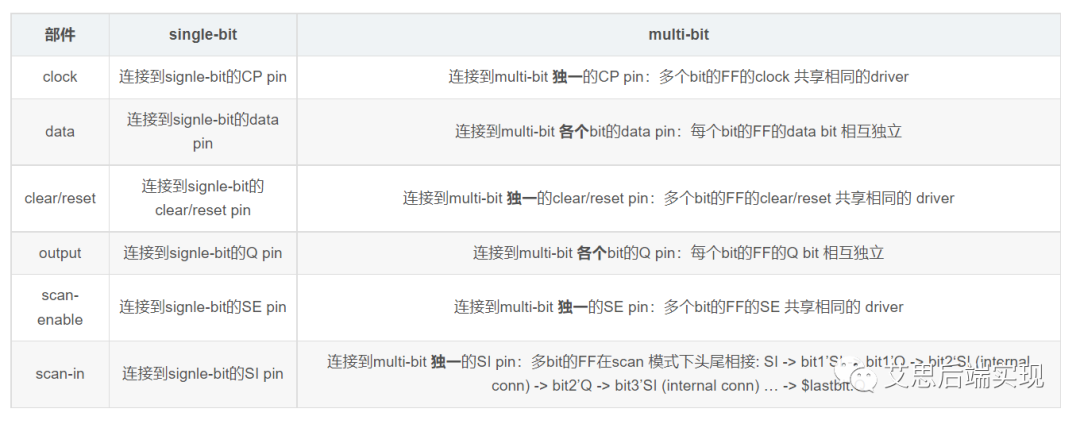

可以看到，這里會有三類pin是共享關系
- clock pin
- clean/reset pin
- SI/SE pin
MBIT的優勢
由于MBIT對一些common pin的共享機制，由此帶來的優勢有：- 基于共享機制，晶體管級別的面積優化
- common pin的使用，減少layout連線損耗
-
clock tree的leaf變少，降低clock tree長度和功耗

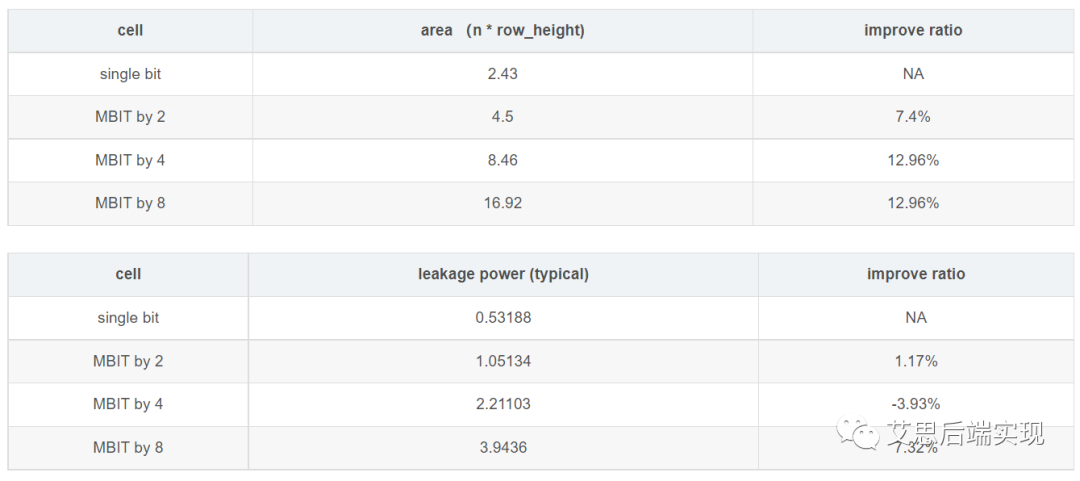

在cell級別，以T12工藝為例，同樣功能（Scan D Flip-Flop with Async Clear, drive strenth: X1）的signle bit和MBIT的比較如下（PS：用多個單bit 直接搭建多bit 結構進行功耗面積的比對）
如果將signle bit 例化多次進行橫比，MBIT大體上都會在面積上：7.4% ~ 12.96% 的提高幅度，功耗上：-3.93% ~ 7.32% 左右的提升在了解了multi-bit的機理后，這里需要一起梳理一下multi-bit的流程。
MBIT的流程
RTL 階段對MBIT的推進

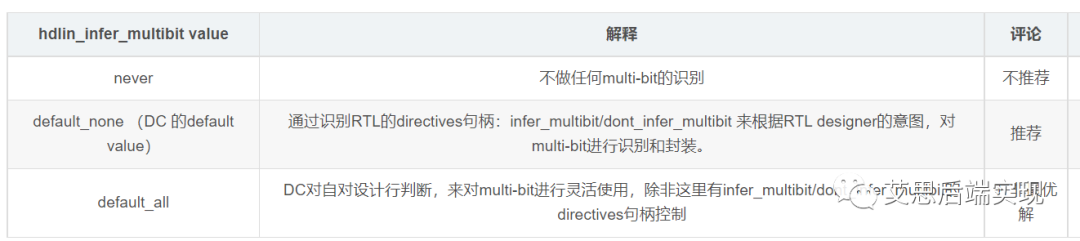

在讀入RTL之前，DC里邊通過配置 hdlin參數：hdlin_infer_multibit 來對管理multi-bit的RTL階段的識別，
- 如果使用never：這個會完全忽略前端設計人員的意圖，可能會丟失directives的信息傳遞
- 如果使用default_all：這個會導致DC 會有一些自己研判的方法，會將multi-bit進行自己研判的替換，這里不會丟失設計者的directives，但是可能會對一些總線或者二維數組進行替換，這里會導致兩類問題
- timing：在第一圈compile_ultra的時候，timing信息并非完整，此時進行multi-bit的替換，勢必會導致后續時需優化的障礙。過早打包可能還需要二次拆包
-
register的命名行為。如果RTL是這樣的二維數組定義
reg [7:0] mem[255:0]
正常情況下，DC會把這類二位數組mapping成：mem_reg[255][7] mem_reg[255][6] ...... mem_reg[255][0] ...... mem_reg[0][7] mem_reg[0][6] ...... mem_reg[0][0]
如果，這個時候如果使用了default_all，DC analyze會對此類數組格式進行multi-bit封裝，最終DC compile_ultra生成的instance名字會變得比較奇怪，如下：# use 4bit register bank mem_reg[255][7:4] ...... mem_reg[255][3:0] ...... mem_reg[0][7:4] ...... mem_reg[0][3:0]
R2G里的MBIT的流程
從上面的描述可以看到，MBIT的替換主要是為了面積/功耗收益的同時，時序不受影響（不出violation）。所以在physical aware 的DCT完成后，進行替換，是比較合適的時機：- mapping和邏輯優化基本完成：ICG的影響已經帶入，MBIT的控制共享比較清晰
- 由于是physical aware的DCT，時序信息也基本清楚，這里整體進行MBIT替換可以最大限度的利用MBIT的優勢，如果后期（APR）有時序壓力，可以使用de-banking來進行降解MBIT，也是有二次操作空間

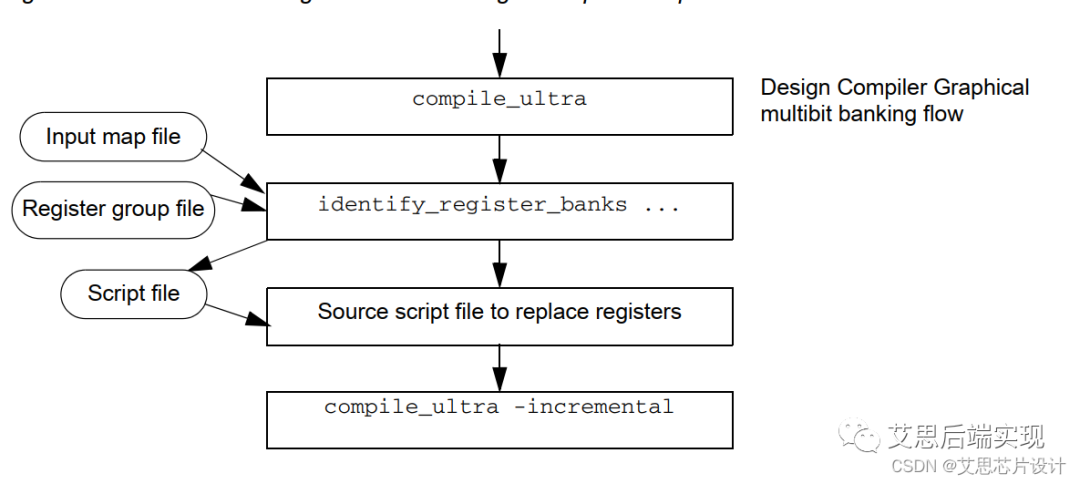

基于上述原理，用戶可以使用下面的簡單流程在綜合里邊進行MBIT的替換

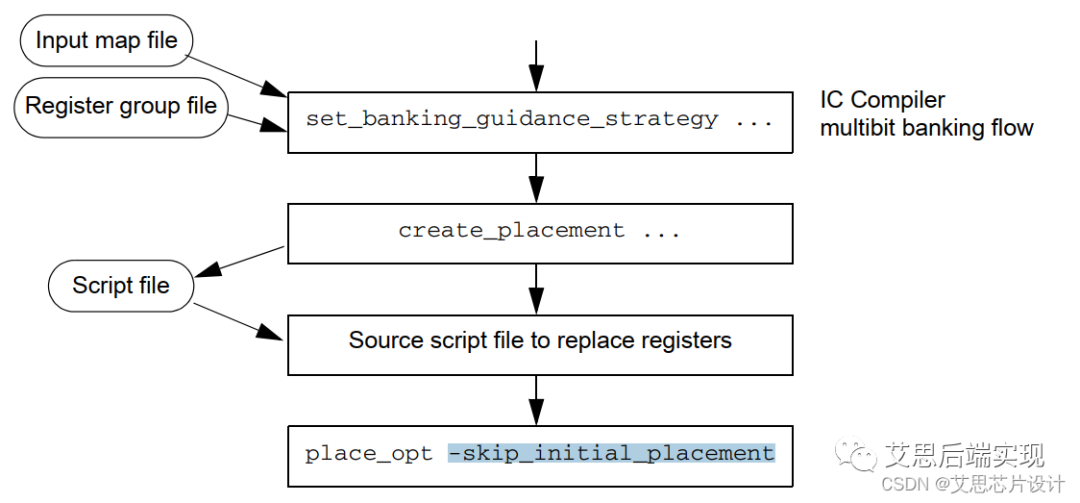

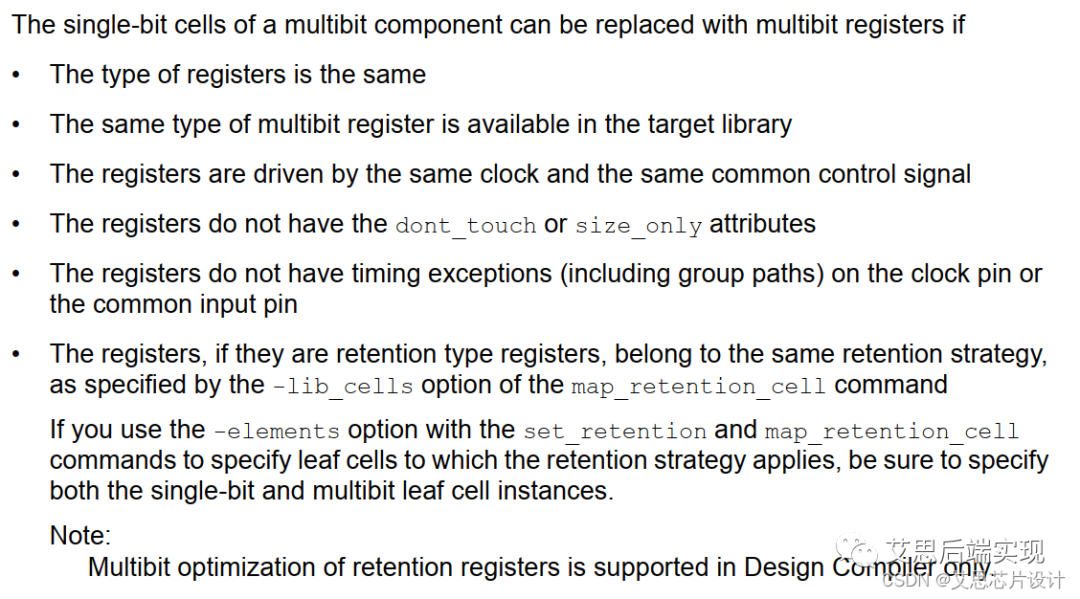

對MBIT操作的核心命令是：identify_register_banks，這個命令在第一步compile_ultra完成后，可以對DCT/DCG里的FF進行MBIT替換，除過cell之間的相同clock和控制位，identify_register_banks命令會將物理位置相近的FF進行MBIT替換，所以，從S家的R2G策略上將，為了保持良好的繼承性，用戶需要使用DCG流程+ ICC/ICC2 DEF flow(read_def + place_opt -skip_initial_placement)來完成MBIT的替換應用。只有這樣才能把DCG替換FF的物理優勢繼承下來當然，用戶也可以在ICC/ICC2 進行MBIT的替換，但是由于替換策略都是類似的，也是一定要有cell的初始布局后，才能進行替換，基本流程如下：
這里的流程近似可以看作把place_opt進行了拆分，在第一步coarse placement 后，加入了MBIT的替換，用戶需要手動sorce 這個 腳本（和identify_register_banks類似的用法）進行MBIT替換，而后再繼續執行place_opt剩余的步驟。無論是在synthesis還是layout階段，MBIT替換的方式主要是基于兩點：
- timing
- 物理位置
DC 中 MBIT 替換實例
以DCG為例，在第一步compile_ultra完成后，使用identify_register_banks進行MBIT 替換-

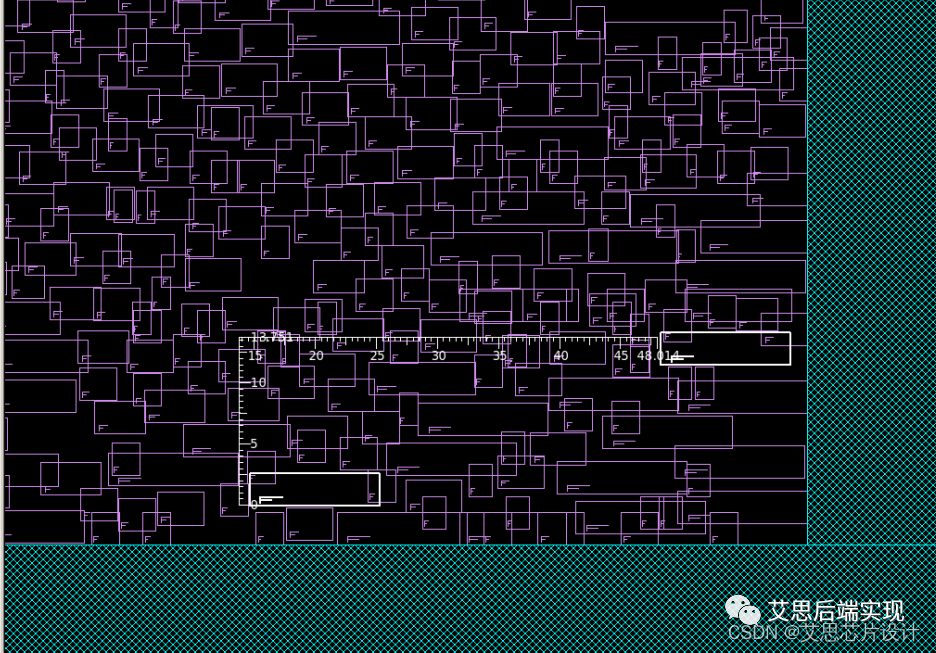

替換前：

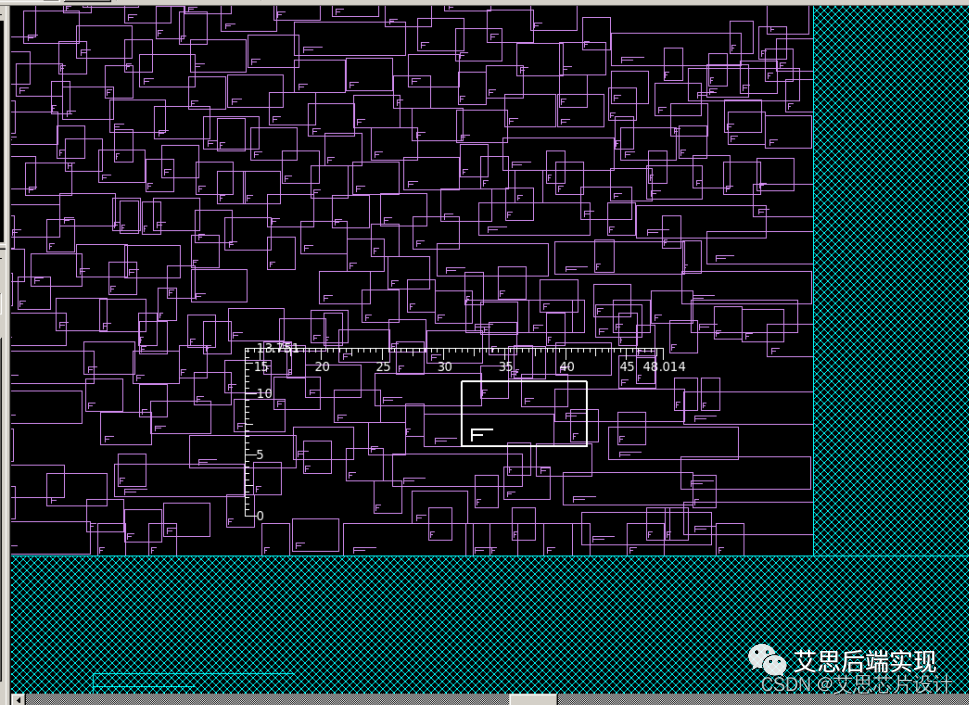

- 替換后：可以看到，新創建的MBIT位于原始兩個single bit的中間

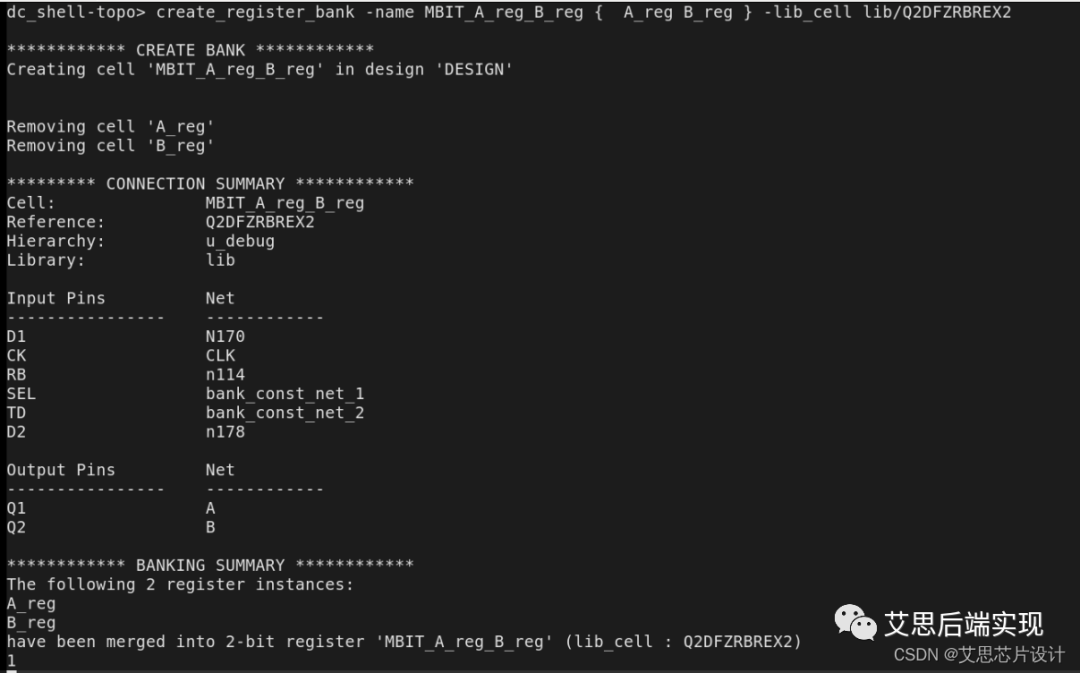

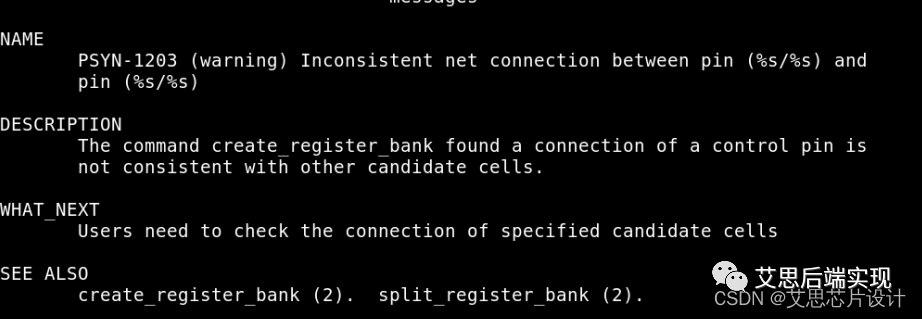

命令運行日志：
這里會打?。?
- single bit cell 刪除信息
- MBIT pin 連接信息
注：用戶可以通過set_multibit_option 來控制compile_ultra 命令的行為，這樣在綜合增量?jī)?yōu)化步驟里邊，工具可以根據set_multibit_option配置的情形，來做banking和de-banking的操作。
MBIT的命名和管腳映射
工具是通過 identify_register_banks 產生MBIT的替換腳本，對于總線，通常是按照升序的策略進行命名的，當然，由于這個是后處理腳本，用戶也可以自己進行修改，但是通常沒必要改變默認行為，以免對后續formal產生影響。簡單命令如下：
對于合成后的MBIT cell，對應的Q輸出，也是沿用升序的方式：
A[0].Q -> MBIT_A[0]__A[1]__A[2]__A[3].Q1 A[1].Q -> MBIT_A[0]__A[1]__A[2]__A[3].Q2 A[2].Q -> MBIT_A[0]__A[1]__A[2]__A[3].Q3 A[3].Q -> MBIT_A[0]__A[1]__A[2]__A[3].Q4MBIT通過這樣的命名方式，對于后續的formal mapping和gate-sim等工作是有一定幫助的

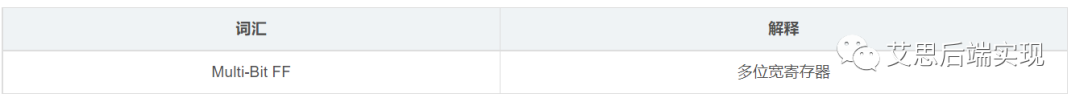

本章詞匯
【敲黑板劃重點】
